G7Z

產品特色

可進行AC440V 40A通電，開關的接觸器，電流領域多極電力繼電器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

可進行1極40A的通電及開關。

4極並聯時的通電容量最大可達160A。

使用材料全數符合RoHS指令。

繼電器與輔助接點模組組合在一起的方式，已取得EN60947-4-1 Miller Contact機構認證。

設計成開口區域較小，不容易讓塵埃及異物進入內部。

最適用於產業用變頻、伺服驅動等需要使用電源來通電及馬達等電源開關。

適用於歐洲的太陽能發電規格（VDE0126）。

與電磁接觸器*的動作音比較，約可降低30%的噪音量。（約100dB → 約70dB）

與電磁接觸器*的體積比較，約可縮小50%，有助於縮小控制盤。

＊IIEC-AC1 50A規格本公司調查結果

訂購時請指定額定電壓

繼電器本體＋輔助接點模組組合

極數 (繼電器本體 +輔助接點)	接點構成		型號	額定電壓
極數 (繼電器本體 +輔助接點)	繼電器本體	輔助接點區塊	型號	額定電壓
4極+2極	4A	2a	G7Z-4A-20Z-R	DC12、24V
		1a1b	G7Z-4A-11Z-R	DC12、24V
		2b	G7Z-4A-02Z-R	DC12、24V
	3A1B	2a	G7Z-3A1B-20Z-R	DC12、24V
		1a1b	G7Z-3A1B-11Z-R	DC12、24V
		2b	G7Z-3A1B-02Z-R	DC12、24V
	2A2B	2a	G7Z-2A2B-20Z-R	DC12、24V
		1a1b	G7Z-2A2B-11Z-R	DC12、24V
		2b	G7Z-2A2B-02Z-R	DC12、24V

註1. 繼電器本體的接點端子為M5，線圈端子為M3.5。
2. 輔助接點模組端子為M3.5。
3. 請於訂購時，指定所需的型號及額定電壓（DC12V或是DC24V）。

繼電器本體

極數	接點構成	型號	額定電壓
4極	4A	G7Z-4A	DC12、24V
	3A1B	G7Z-3A1B	DC12、24V
	2A2B	G7Z-2A2B	DC12、24V

註1. 繼電器本體的接點端子為M5，線圈端子為M3.5。
2. 請於訂購時，指定所需的型號及額定電壓（DC12V或是DC24V）。

選購品（另售）

輔助接點模組

極數	極數接點構成	型號
2極	2a	G73Z-20Z-R
	1a1b	G73Z-11Z-R
	2b	G73Z-02Z-R

註. 輔助接點模組端子為M3.5。

額定

操作線圈

額定電壓(V)		額定電流 (mA)	線圈阻抗 (Ω)	動作電壓	復歸電壓	最大容許電壓	消耗電力(W)
額定電壓(V)		額定電流 (mA)	線圈阻抗 (Ω)	對額定電壓的比率			消耗電力(W)
DC	12	308	39	75%以下	10%以上	110%	約3.7
DC	24	154	156	75%以下	10%以上	110%	約3.7

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，線圈阻抗為±15％。
2. 動作特性為線圈溫度＋23℃ 時的值。
3. 最大容許電壓為環境溫度＋23℃ 時，繼電器線圈操作電源的變動範圍的最大值。
但是，並非連續容許之電壓。

開閉部（接點部）
繼電器本體、繼電器本體＋輔助接點區塊組合

型號		G7Z-4A-[]Z-R、 G7Z-3A1B-[]Z-R、 G7Z-2A2B-[]Z-R
負載		電阻負載	電感負載 cosΦ ＝0.3	電感負載 L/R＝1ms
接觸機構		雙中斷
接點材料		Ag合金
額定負載	a接點	AC440V 40A	AC440V 22A	DC110V 5A
額定負載	b接點	AC440V 25A	AC440V 10A	DC110V 5A
額定通電電流	a接點	40A*
額定通電電流	b接點	25A
接點電壓的最大值		AC480V		DC125V
最大接點電流	a接點	40A	22A	5A
最大接點電流	b接點	25A	10A	5A
最大開關容量	a接點	17,600VA	9,680VA	550W
最大開關容量	b接點	11,000VA	4,400VA	550W
故障率P級(參考值)		DC24V 2A

註. 搭載G7Z型的輔助接點模組，與輔助接點模組G73Z型的額定規格相同。
＊繼電器本體＋輔助接點模組組合為＋45～＋60℃ 時、請將連續通電電流由40A依照0.7A/℃ 的公式來降低電流。

輔助接點模組

型號		G73Z-20Z-R、 G73Z-11Z-R、 G73Z-02Z-R
項目	負載	電阻負載	電感負載 cosφ＝0.3	電阻負載 L/R＝1ms
接觸機		單一斷路
接點材料		Au包覆接點+AgNi
額定負載		AC440V 1A	AC440V 0.5A	DC110V 0.5A
額定通電電流		1A
接點電壓的最大值		AC480V		DC125V
最大接點電流		1A	0.5A
最大開關容量		440VA	220VA	55W
故障率P級(參考值)		DC1V 1mA

性能

型號		繼電器本體+輔助接點區塊組合＊5	輔助接點模組
項目	負載	G7Z-4A-[]Z-R、 G7Z-3A1B-[]Z-R、 G7Z-2A2B-[]Z-R	G73Z-20Z-R、 G73Z-11Z-R、 G73Z-02Z-R
接觸電阻＊1		400mΩ以下	100mΩ以下
動作時間＊2		50ms以下
復歸時間＊2		50ms以下
最大開閉頻率	機械性	1,800次/h
最大開閉頻率	額定負載	1,200次/h
絕緣阻抗＊3		1,000MΩ以上
耐電壓	線圈接點間	AC4,000V 50/60Hz 1min.	――
	異極接點間	AC4,000V 50/60Hz 1min.
	同極接點間	AC2,000V 50/60Hz 1min.
耐衝擊電壓	線圈接點間	10kV 1.2×50μs	――
	異極接點間	10kV 1.2×50μs
	同極接點間	4.5kV 1.2×50μs	3.0kV 1.2×50μs
震動	耐久	10～55～10Hz單側振幅0.5mm (重複振幅1.0mm)
震動	誤動作	a接點：10～55～10Hz單側振幅0.5mm (重複振幅1.0mm) b接點：10～32～10Hz單側振幅0.5mm (重複振幅1.0mm)
衝擊	耐久	螺絲安裝時：700m/s²、鋁軌安裝時：500m/s²
衝擊	誤動作	a接點：100m/s² b接點：25m/s²
耐久性	機械性	100萬次以上(接點無負載、開關頻率1,800次/h)
耐久性	電氣性＊4	AC電阻負載：8萬次、AC電感負載：8萬次、 DC電阻負載：10萬次(額定負載、開關頻率1,200次/時)
故障率P級(參考值) ＊6		DC24V 2A	DC1V 1mA
使用環境溫度		-25～+60℃ (不結冰、結露)
使用環境濕度		5～85%RH
重量		約330g	約18g

國際標準認證

UL標準認證（檔案No.E41643）

分類	補助接點接触機構	型號	極數	接點定格			測試次數	操作線圈額定	類別	Listed/ Recognition 分類
繼電器本體 +輔助接點區塊組合	單一斷路型號	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	4極+2極 (繼電器本體+輔助接點)	N.O. (a接點)	繼電器本體	40A 480V AC60Hz (Resistive)	80,000次	12、 24V DC	NLDX2、 NLDX8	Recognition
						5A 120V DC(Resistive)	100,000次
						22A 480V AC60Hz (General Use)	100,000次
					輔助接點	D300 (通電電流1A)	―
				N.C. (b接點)	繼電器本體	25A 480V AC60Hz (Resistive) 5A 120V DC(Resistive) 10A 480V AC60Hz (General Use)	100,000次
				N.C. (b接點)	輔助接點	D300 (通電電流1A)	―
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.O. (a接點)	(繼電器本體)	40A 480V AC60Hz (Resistive)	80,000次	12、 24V DC	NLDX2、 NLDX8	Recognition
						5A 120V DC(Resistive)	100,000次
						22A 480V AC60Hz (General Use)	100,000次
				N.C. (b接點)		25A 480V AC60Hz (Resistive)	100,000次
						5A 120V DC(Resistive)
						10A 480V AC60Hz (General Use)
輔助接點區塊	單一斷路型號	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點區塊)	N.O. (a接點)	(輔助接點)	D300 (通電電流1A)	―	―	NLDX2、 NLDX8	Recognition
輔助接點區塊	單一斷路型號	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點區塊)	N.C. (b接點)	(輔助接點)	D300 (通電電流1A)	―	―	NLDX2、 NLDX8	Recognition

CSA標準認證（已取得cUL的CSA認證）
TÜV Rheinland認證（規格編號 EN60947-4-1、認證編號 R50079155）

分類	輔助接點接觸機構	型號	極數	接點額定
繼電器本體+ 輔助接點區塊組合	單一斷路型號	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	4極+2極 (繼電器本體+ 輔助接點)	N.O. (a接點)	繼電器本體	AC-1：40A 440V 50/60Hz AC-3：16A 440V 50/60Hz DC-1：5A 110V
				N.O. (a接點)	輔助接點	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
				N.C. (b接點)	繼電器本體	AC-1：25A 440V 50/60Hz DC-1：5A 110V
				N.C. (b接點)	輔助接點	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.O. (a接點)	(繼電器本體)	AC-1：40A 440V 50/60Hz AC-3：16A 440V 50/60Hz DC-1：5A 110V
繼電器本體	―	G7Z-4A G7Z-3A1B G7Z-2A2B	4極 (繼電器本體)	N.C. (b接點)	(繼電器本體)	AC-1：25A 440V 50/60Hz DC-1：5A 110V
輔助接點區塊	單一斷路型號	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點區塊)	N.O. (a接點)	(輔助接點)	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V
輔助接點區塊	單一斷路型號	G73Z-20Z-R G73Z-11Z-R G73Z-02Z-R	2極 (輔助接點區塊)	N.C. (b接點)	(輔助接點)	AC-15：0.3A 440V 50/60Hz DC-13：0.3A 110V

CCC認証

分類	輔助接點接觸機	型號	規格編號	認證編號
繼電器本體＋輔助接點區塊組合	單一斷路型號	G7Z-4A-20Z-R G7Z-4A-11Z-R G7Z-4A-02Z-R G7Z-3A1B-20Z-R G7Z-3A1B-11Z-R G7Z-3A1B-02Z-R G7Z-2A2B-20Z-R G7Z-2A2B-11Z-R G7Z-2A2B-02Z-R	GB 14048.4	2009010304361493
繼電器本體	─	G7Z-4A G7Z-3A1B G7Z-2A2B	GB 14048.4	2009010304361493

（單位：mm）

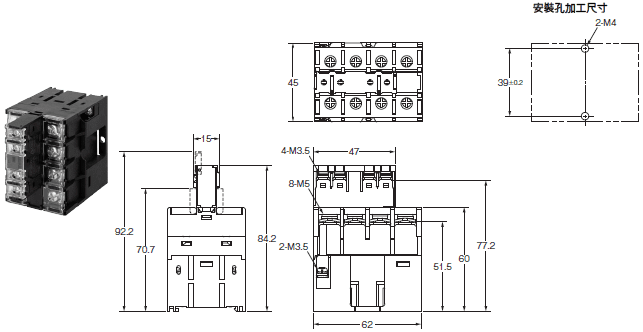

繼電器本體（DC12V、24V）＋輔助接點區塊組合

4極＋2極（繼電器本體＋輔助接點）
G7Z-4A-口Z-R型
G7Z-3A1B-口Z-R型
G7Z-2A2B-口Z-R型

註. 尺寸為TYP.值。

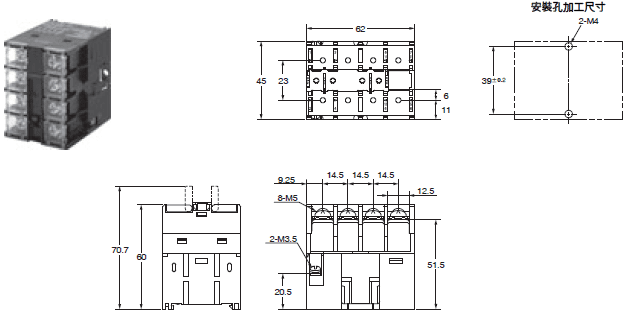

繼電器本體（DC12V、24V）
4極

註. 尺寸為TYP.值。

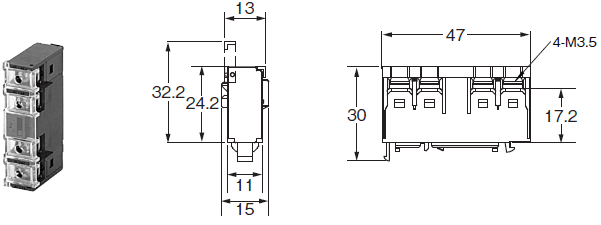

輔助接點區塊
G73Z-口Z-R型

註. 尺寸為TYP.值。

鋁軌安裝高度（使用支撐用軌道 PFP-100N型、PFP-50N型時）

註. 尺寸為TYP.值。
