G7S-[]-E

G7S-[]-E

產品特色
可進行10A高容量開關的安全繼電器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

附強制導引接點繼電器（EN50205/ClassA VDE認證）。

具備機械的CE標誌（機械指令）。

採用連鎖迴路結構，可避免機械的危險狀態。

備有表面連接、背面連接插座。

型號構成

型號組成說明

G7S-[]-E 種類 2

本體

安全繼電器

分類 極數 接點構成 額定電壓 型號
標準型 6極 4a2b DC24V G7S-4A2B-E
3a3b G7S-3A3B-E

選購品（另售）

安全繼電器插座

分類 額定電壓 型號
表面連接插座 軌道安裝、螺絲安裝共用 DC24V P7S-14F-END
背面連接插座 印刷電路板端子 ─ ─ P7S-14P-E

額定

安全繼電器本體

操作線圈

額定電壓 額定電流(mA) 線圈阻抗(Ω) 最大連續容許電壓(V) 消耗電力(W)
DC24V 30 800 110% 約0.8
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為±15%。
2. 最大連續容許電壓為使用環境溫度＋23℃ 時的最大值。

開閉部（接點部）

負載 電阻負載
額定負載 a接點 AC250V 10A、DC 30V 10A
b接點 AC250V 6A、DC 30V 6A
額定通電電流 a接點 10A
b接點 6A
接點電壓的最大值 AC250V、DC30V
最大接點電流 a接點 10A
b接點 6A

性能

安全繼電器本體

接觸電阻＊1 100mΩ以下
動作時間＊2 50ms以下
復歸時間＊2 50ms以下
動作電壓 額定電壓的80%以下
復歸電壓 額定電壓的10%以上
最大開閉頻率 機械性 18,000次/h
額定負載 1,800次/h
絕緣阻抗＊3 100MΩ以上
耐電壓＊4＊5 線圈接點間(線圈-3極、線圈-4四極之間) AC4,000V 50/60Hz 1min
(上述以外) AC2,500V 50/60Hz 1min
異極間(“1極、3極、5極”與“2極、4極、6極”之間) AC4,000V 50/60Hz 1min
(上述以外) AC2,500V 50/60Hz 1min
同極接點間AC1,500V 50/60Hz 1min
震動 耐久 10～55～10Hz單側振幅0.75mm(重複振幅1.5mm)
誤動作 10～55～10Hz單側振幅0.375mm(重複振幅0.75mm)
衝擊 耐久 1,000m/s2
誤動作 100m/s2
耐久性＊6 機械性 1,000萬次以上(開閉頻率18,000次/h)
電氣性 10萬次以上(額定負載、開閉頻率1,800次/h)
電感負載開關性能＊7
(IEC60947-5-1)		 a接點 AC15 AC240V 5A
DC13 DC24V 2A
b接點 AC15 AC240V 3A
DC13 DC24V 2A
故障率P級(參考值＊8) DC5V 1mA
使用環境溫度 -25～+70 ℃(不可結冰結露)
使用環境濕度 5～85%RH
重量 約65g
註1. 上述數值為初始值。
2. 動作特性為線圈溫度＋23℃ 時的值。
＊1. 量測條件：利用DC5V 10mA降電壓的方法。
＊2. 量測條件：額定電壓操作環境溫度條件：＋23℃不含接點跳動時間。
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位
＊4. 使用插座（P7S型）時，線圈接點間/異極之間為AC2,000V 50/60Hz 1min。
＊5. 線圈為0-1、1極為13-14、2極為23-24、3極為33-34、
4極為41-42或是43-44、5極為51-52、6極為61-62之意。
＊6. 耐久性的條件為環境溫度＋15～＋35℃、環境濕度25～75％RH。
＊7. AC15為cosφ＝0.3、DC13為L/R＝96ms的電感負載。
＊8. 此值為開閉頻率60次/min時的值。

選購品（另售）

安全繼電器插座

型號 P7S-14F-END P7S-14P-E
連續通電電流 10A
耐電壓 異極接點端子間 AC2,000V 1min
同極接點端子間 AC1,500V 1min
線圈接點端子間 AC2,000V 1min
絕緣阻抗 1,000MΩ以上＊
重量 約110g 約25g

註. P7S-14F-END型的使用環境濕度請設定為25～85%RH，P7SA-14P-E型的使用環境濕度請設定為5～85%RH。

＊測量條件：使用DC500V絕緣阻抗測量與耐電壓項目相同之位置。

國際標準認證

安全繼電器本體

EN標準 VDE認證

型號 額定 規格編號 認證編號 操作線圈 接點額定
G7S-3A3B-E
G7S-4A2B-E		 24V DC EN61810-1
IEC61810-3		 40011951 24V DC a接點：10A 250V AC(Resistive)
10A 30V DC(Resistive)
b接點：6A 250V AC(Resistive)
6A 30V DC(Resistive)

UL標準認定（檔案編號E41515）工業用控制裝置

型號 規格編號 類別 Listed/
Recognition分類		 接點額定 操作線圈額定
G7S-3A3B-E
G7S-4A2B-E		 UL508 NRNT2 Recognition a接點：10A per pole、20A total、
277V AC(Resistive)
b接點：6A per pole、20A total、
277V AC(Resistive)		 24V DC

CSA標準（CSA C22.2 No.14）工業用控制裝置

型號 Class編號 檔案編號 接點額定 操作線圈額定
G7S-3A3B-E
G7S-4A2B-E		 3211-07 LR35535 a接點：10A per pole、20A total、
277V AC(Resistive)
b接點：6A per pole、20A total、
277V AC(Resistive)		 24V DC

安全繼電器插座

適用CE標誌

型號 EMC指令 低電壓指令 機械指令 安全類別
P7S-14F-END
P7S-14P-E		 不適用 ○ 不適用 1

特此聲明搭配安全繼電器適用EU規定。

註1. 安全類別是指建構控制系統的安全相關部分時，所選擇最適用的類別，並非單獨適用於安全元件的類別。

2. 有關適用等級等詳細資訊，已發行「EU適用宣言書」，請洽詢本公司業務人員。

EN標準 VDE認證

型號 規格編號 認證編號
P7S-14F-END
P7S-14P-E		 EN61984 40007595

UL標準認定（檔案編號E87929）工業用控制裝置

型號 規格編號 類別 Listed/
Recognition分類
P7S-14F-END
P7S-14P-E		 UL508 SWIV2 Recognition

CSA標準（CSA C22.2 No.14、CSA C22.2 No. 158）工業用控制裝置

型號 Class編號 檔案編號
P7S-14F-END
P7S-14P-E		 3211 07 LR35535

（單位：mm）

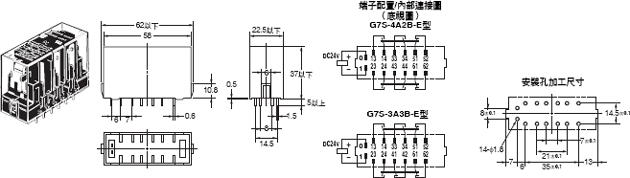

安全繼電器

G7S-4A2B-E型
G7S-3A3B-E型

1446_dm_1

安全繼電器插座

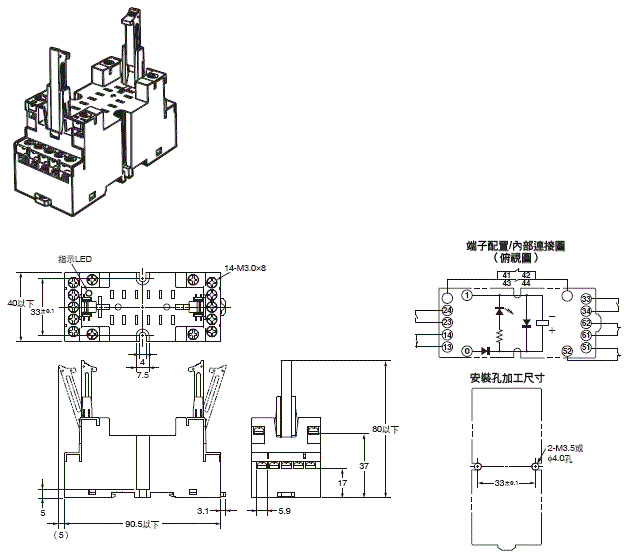

表面連接插座
P7S-14F-END型

1446_dm_2

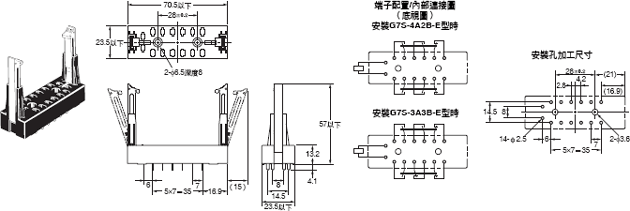

背面連接插座（印刷電路板）
P7S-14P-E型

1446_dm_3
