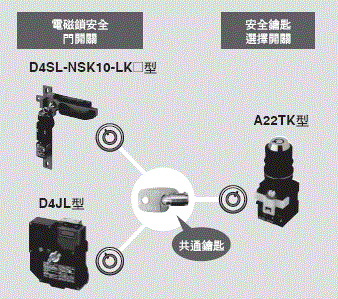

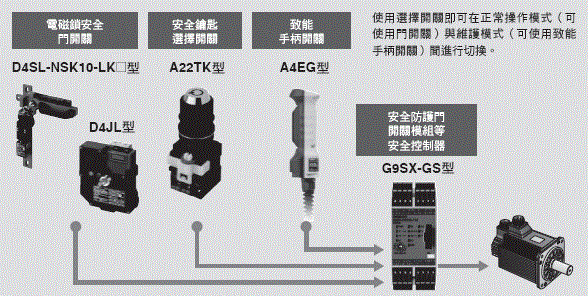

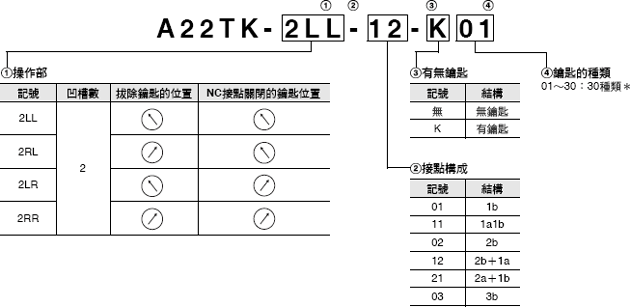

可組合搭配訂購的型號……以套組方式提供操作部及開關部。 僅操作部的型號請另行洽詢。
僅操作部的型號，不含組合型號中的「②接點構成」。
例：若為A22TK-2LL-12-K01型，則操作部的型號為A22TK-2LL-K01型。
訂購時，關於無型號者，請洽本公司。
| 外觀 | 拔除鑰匙的 位置 |
NC接點關閉 的鑰匙位置 |
接點構成 | 有無鑰匙 | 型號 |
|---|---|---|---|---|---|
 |
 |
|
1b | 有 | A22TK-2LL-01-K01 |
| 1a1b | A22TK-2LL-11-K01 | ||||
| 2b | A22TK-2LL-02-K01 | ||||
| 2b+1a | A22TK-2LL-12-K01 | ||||
| 2a+1b | A22TK-2LL-21-K01 | ||||
| 3b | A22TK-2LL-03-K01 | ||||
 |
|
1a1b | A22TK-2RL-11-K01 | ||
| 2b | A22TK-2RL-02-K01 | ||||
| 2b+1a | A22TK-2RL-12-K01 | ||||
| 2a+1b | A22TK-2RL-21-K01 | ||||
| 3b | A22TK-2RL-03-K01 | ||||
|
|
|
1a1b | A22TK-2LR-11-K01 | ||
| 2b | A22TK-2LR-02-K01 | ||||
| 2b+1a | A22TK-2LR-12-K01 | ||||
| 2a+1b | A22TK-2LR-21-K01 | ||||
| 3b | 22TK-2LR-03-K01 | ||||
|
|
|
1b | A22TK-2RR-01-K01 | ||
| 1a1b | A22TK-2RR-11-K01 | ||||
| 2b | A22TK-2RR-02-K01 | ||||
| 2b+1a | A22TK-2RR-12-K01 | ||||
| 2a+1b | A22TK-2RR-21-K01 | ||||
| 3b | A22TK-2RR-03-K01 | ||||
 |
|
|
1a1b | 無 | A22TK-2LL-11-01 |
| 2b | A22TK-2LL-02-01 | ||||
| 2b+1a | A22TK-2LL-12-01 | ||||
| 2a+1b | A22TK-2LL-21-01 | ||||
| 3b | A22TK-2LL-03-01 | ||||
|
|
|
1a1b | A22TK-2RL-11-01 | ||
| 2b | A22TK-2RL-02-01 | ||||
| 2b+1a | A22TK-2RL-12-01 | ||||
| 2a+1b | A22TK-2RL-21-01 | ||||
| 3b | A22TK-2RL-03-01 | ||||
|
|
|
1a1b | A22TK-2LR-11-01 | ||
| 2b | A22TK-2LR-02-01 | ||||
| 2b+1a | A22TK-2LR-12-01 | ||||
| 2a+1b | A22TK-2LR-21-01 | ||||
| 3b | A22TK-2LR-03-01 | ||||
|
|
|
1a1b | A22TK-2RR-11-01 | ||
| 2b | A22TK-2RR-02-01 | ||||
| 2b+1a | A22TK-2RR-12-01 | ||||
| 2a+1b | A22TK-2RR-21-01 | ||||
| 3b | A22TK-2RR-03-01 | ||||
 |
|
|

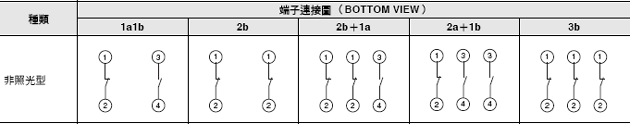

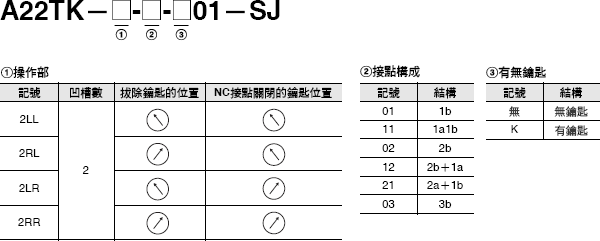

1b | 有 | A22TK-2LL-01-K01-SJ |
| 1a1b | A22TK-2LL-11-K01-SJ | ||||
| 2b | A22TK-2LL-02-K01-SJ | ||||
| 1a2b | A22TK-2LL-12-K01-SJ | ||||
| 2a1b | A22TK-2LL-21-K01-SJ | ||||
| 3b | A22TK-2LL-03-K01-SJ | ||||
|
|
|
1b | A22TK-2RL-01-K01-SJ | ||
| 1a1b | A22TK-2RL-11-K01-SJ | ||||
| 2b | A22TK-2RL-02-K01-SJ | ||||
| 1a2b | A22TK-2RL-12-K01-SJ | ||||
| 2a1b | A22TK-2RL-21-K01-SJ | ||||
| 3b | A22TK-2RL-03-K01-SJ | ||||
|
|
|
1b | A22TK-2LR-01-K01-SJ | ||
| 1a1b | A22TK-2LR-11-K01-SJ | ||||
| 2b | A22TK-2LR-02-K01-SJ | ||||
| 1a2b | A22TK-2LR-12-K01-SJ | ||||
| 2a1b | A22TK-2LR-21-K01-SJ | ||||
| 3b | A22TK-2LR-03-K01-SJ | ||||
|
|
|
1b | A22TK-2RR-01-K01-SJ | ||
| 1a1b | A22TK-2RR-11-K01-SJ | ||||
| 2b | A22TK-2RR-02-K01-SJ | ||||
| 1a2b | A22TK-2RR-12-K01-SJ | ||||
| 2a1b | A22TK-2RR-21-K01-SJ | ||||
| 3b | A22TK-2RR-03-K01-SJ | ||||
 |
|
|
1b | 無 | A22TK-2LL-01-01-SJ |
| 1a1b | A22TK-2LL-11-01-SJ | ||||
| 2b | A22TK-2LL-02-01-SJ | ||||
| 1a2b | A22TK-2LL-12-01-SJ | ||||
| 2a1b | A22TK-2LL-21-01-SJ | ||||
| 3b | A22TK-2LL-03-01-SJ | ||||
|
|
|
1b | A22TK-2RL-01-01-SJ | ||
| 1a1b | A22TK-2RL-11-01-SJ | ||||
| 2b | A22TK-2RL-02-01-SJ | ||||
| 1a2b | A22TK-2RL-12-01-SJ | ||||
| 2a1b | A22TK-2RL-21-01-SJ | ||||
| 3b | A22TK-2RL-03-01-SJ | ||||
|
|
|
1b | A22TK-2LR-01-01-SJ | ||
| 1a1b | A22TK-2LR-11-01-SJ | ||||
| 2b | A22TK-2LR-02-01-SJ | ||||
| 1a2b | A22TK-2LR-12-01-SJ | ||||
| 2a1b | A22TK-2LR-21-01-SJ | ||||
| 3b | A22TK-2LR-03-01-SJ | ||||
|
|
|
1b | A22TK-2RR-01-01-SJ | ||
| 1a1b | A22TK-2RR-11-01-SJ | ||||
| 2b | A22TK-2RR-02-01-SJ | ||||
| 1a2b | A22TK-2RR-12-01-SJ | ||||
| 2a1b | A22TK-2RR-21-01-SJ | ||||
| 3b | A22TK-2RR-03-01-SJ |
| 種類 | 外觀 | 分類 | 型號 | 備註 |
|---|---|---|---|---|

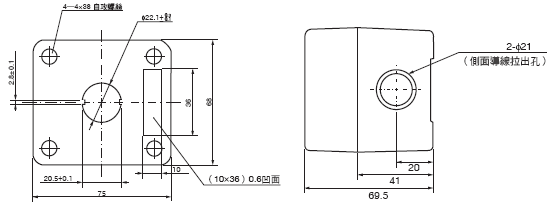

| 控制盒 |  |

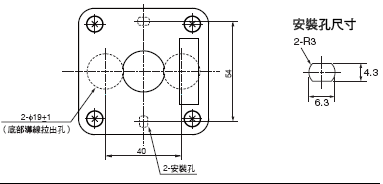

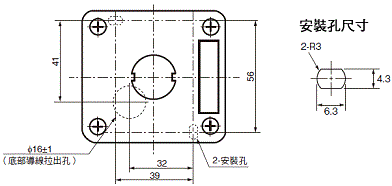

單孔黃色控制盒 | A22Z-B101Y | 樹脂材質。 A22Z-B1[]型無法使用 2a、2b、1a1b一體接點。 A22Z-B2[]型無法安裝A22型系列交替型、2a、2b、1a1b一體接點。 |
| A22Z-B201Y |
| 認證機構 | 標準 | 檔案No. |
|---|---|---|
| UL ＊1 | UL508、 C22.2 No.14 | E41515 |
| TÜV SÜD | EN60947-5-1(直接開路動作認證) | 詳情請另行洽詢。 |
| CQC(CCC) | GB/T 14048.5 | 2003010303070635 |
| KOSHA | EN60947-5-1 | 2009-156 |
| 額定通電電流(A) | 額定電壓(V) | 額定電流(A)＊ | |||
|---|---|---|---|---|---|
| AC15(電感負載) | AC12(電阻負載) | DC13(電感負載) | DC12(電阻負載) | ||
| 10 | AC24 | 10 | 10 | ―― | ―― |
| AC110 | 5 | 10 | |||
| AC220 | 3 | 6 | |||
| AC380 | 2 | 3 | |||
| AC440 | 1 | 2 | |||
| DC24 | ―― | ―― | 1.5 | 10 | |
| DC110 | 0.5 | 2 | |||
| DC220 | 0.2 | 0.6 | |||
| DC380 | 0.1 | 0.2 | |||
| 型號 | A22TK | |
|---|---|---|
| 容許操作頻率 | 機械性 | 30次/min. |
| 電氣性 | 30次/min. | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | 同極端子間 | AC2,500V 50/60Hz 1min. |
| 各端子與接地線間 | AC2,500V 50/60Hz 1min. | |
| 振動誤動作＊1 | 10～55Hz 重複振幅1.5mm(1ms以内) | |
| 衝撃 | 耐久 | 1000m/s2 |
| 誤動作＊1 | 最大250m/s2 | |
| 耐久性 | 機械性 | 10萬次以上 |
| 電氣性 | 10萬次以上 | |
| 使用環境溫度＊2 | -20～+70℃ | |
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | -40～+70℃ | |
| 保護構造 | IP65 ＊3 | |
| 感電保護等級 | Class Ⅱ | |
| PTI (追蹤) | 175 | |
| 污染度 | 污染度3 (EN60947-5-1) | |

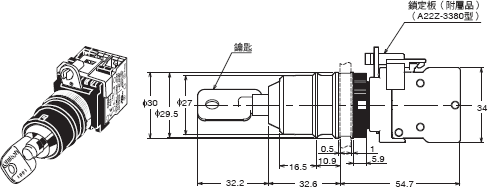

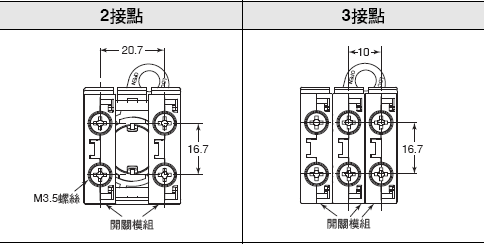

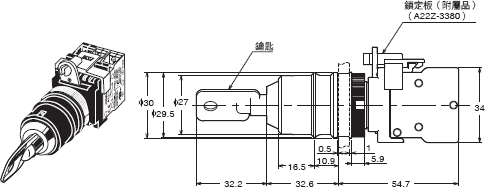

（單位：mm）
