產品特色
組裝更簡便、進化後的安全踏墊
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

• 不但有單纜線型，也有容易和多個踏墊連接的雙纜線型等商品
• 已取得EN ISO 13849-1 （PLd/安全類別3）、EN ISO 13856-1認證
• 除了可和專用踏墊控制器連接以外，也可和安全控制器NX系列搭配組合
• 也符合ANSI/RIA 15.06為首的北美安全標準

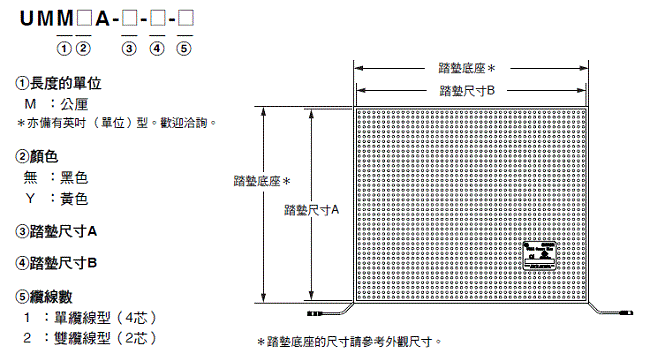

型號構成

UMA 種類 1

種類

安全踏墊

單纜線型

形狀 尺寸 黑 黃色
A (mm) B (mm) 型號 型號
3667_lu_2_1 300 300 UMMA-0300-0300-1 UMMYA-0300-0300-1
400 400 UMMA-0400-0400-1 UMMYA-0400-0400-1
500 250 UMMA-0500-0250-1 UMMYA-0500-0250-1
500 400 UMMA-0500-0400-1 UMMYA-0500-0400-1
500 500 UMMA-0500-0500-1 UMMYA-0500-0500-1
500 1500 UMMA-0500-1500-1 UMMYA-0500-1500-1
600 400 UMMA-0600-0400-1 UMMYA-0600-0400-1
750 250 UMMA-0750-0250-1 UMMYA-0750-0250-1
750 500 UMMA-0750-0500-1 UMMYA-0750-0500-1
750 750 UMMA-0750-0750-1 UMMYA-0750-0750-1
750 1500 UMMA-0750-1500-1 UMMYA-0750-1500-1
1000 500 UMMA-1000-0500-1 UMMYA-1000-0500-1
1000 750 UMMA-1000-0750-1 UMMYA-1000-0750-1
1000 1000 UMMA-1000-1000-1 UMMYA-1000-1000-1
1000 1250 UMMA-1000-1250-1 UMMYA-1000-1250-1
1000 1500 UMMA-1000-1500-1 UMMYA-1000-1500-1

雙纜線型

形狀 尺寸 黑 黃色
A (mm) B (mm) 型號 型號
3667_lu_3_1 300 300 UMMA-0300-0300-2 UMMYA-0300-0300-2
400 400 UMMA-0400-0400-2 UMMYA-0400-0400-2
500 250 UMMA-0500-0250-2 UMMYA-0500-0250-2
500 400 UMMA-0500-0400-2 UMMYA-0500-0400-2
500 500 UMMA-0500-0500-2 UMMYA-0500-0500-2
500 1500 UMMA-0500-1500-2 UMMYA-0500-1500-2
600 400 UMMA-0600-0400-2 UMMYA-0600-0400-2
750 250 UMMA-0750-0250-2 UMMYA-0750-0250-2
750 500 UMMA-0750-0500-2 UMMYA-0750-0500-2
750 750 UMMA-0750-0750-2 UMMYA-0750-0750-2
750 1500 UMMA-0750-1500-2 UMMYA-0750-1500-2
1000 500 UMMA-1000-0500-2 UMMYA-1000-0500-2
1000 750 UMMA-1000-0750-2 UMMYA-1000-0750-2
1000 1000 UMMA-1000-1000-2 UMMYA-1000-1000-2
1000 1250 UMMA-1000-1250-2 UMMYA-1000-1250-2
1000 1500 UMMA-1000-1500-2 UMMYA-1000-1500-2

外框

形狀 名稱 型號 備註
3667_lu_4_1 附PVC外蓋的外框（1.22m） UMRT4 鋪設於已完成裝設的安全踏墊外圍。
以底座（鋁製）和外蓋（PVC製）兩個配件所構成，可在內側鋪設纜線。
附PVC外蓋的外框（2.44m） UMRT8
3667_lu_4_2 接合外框（1.22m） UMJS4

裝設多張安全踏墊時，用於維持安全踏墊之間良好的靈敏度。

但M8接頭部份無法收納。
接合外框（2.44m） UMJS8
3667_lu_4_3 鋁質外框（2.44m） UMAL 鋪設於已完成裝設的安全踏墊外圍。
3667_lu_4_4 外向轉角 UMOC 使用附PVC外蓋外框時，裝設在安全踏墊的外向轉角部分。
3667_lu_4_5 內向轉角 UMIC 使用附PVC外蓋外框時，裝設在安全踏墊的內向轉角部分，以便能夠組合多張安全踏墊。

註. 附PVC外蓋外框（UMRT4型、UMRT8型）及鋁質外框（UMAL型）分別附有螺絲（No.8-32×1.25吋）、螺椿各12個。

外框套件（不含安全踏墊本體）

對象的安全踏墊型號 外框套件型號 備註
黑 黃色
UMMA-0300-0300-[] UMMYA-0300-0300-[] MTKCA-0300-0300

設置與外向轉角和踏墊尺寸相符的外框
・外向轉角 UMOC型：4個
・附PVC外蓋的外框（搭配踏墊的A/B尺寸的長度）：4個

3667_lu_02
UMMA-0400-0400-[] UMMYA-0400-0400-[] MTKCA-0400-0400
UMMA-0500-0250-[] UMMYA-0500-0250-[] MTKCA-0500-0250
UMMA-0500-0400-[] UMMYA-0500-0400-[] MTKCA-0500-0400
UMMA-0500-0500-[] UMMYA-0500-0500-[] MTKCA-0500-0500
UMMA-0500-1500-[] UMMYA-0500-1500-[] MTKCA-0500-1500
UMMA-0600-0400-[] UMMYA-0600-0400-[] MTKCA-0600-0400
UMMA-0750-0250-[] UMMYA-0750-0250-[] MTKCA-0750-0250
UMMA-0750-0500-[] UMMYA-0750-0500-[] MTKCA-0750-0500
UMMA-0750-0750-[] UMMYA-0750-0750-[] MTKCA-0750-0750
UMMA-0750-1500-[] UMMYA-0750-1500-[] MTKCA-0750-1500
UMMA-1000-0500-[] UMMYA-1000-0500-[] MTKCA-1000-0500
UMMA-1000-0750-[] UMMYA-1000-0750-[] MTKCA-1000-0750
UMMA-1000-1000-[] UMMYA-1000-1000-[] MTKCA-1000-1000
UMMA-1000-1250-[] UMMYA-1000-1250-[] MTKCA-1000-1250
UMMA-1000-1500-[] UMMYA-1000-1500-[] MTKCA-1000-1500

註1. []當單纜線型時：1；當雙纜線型時：2。
2. 外框套件型號各附有24個螺絲（No.8-32×1.25吋）和螺椿。

踏墊控制器

形狀 安全輸出 輔助輸出 額定電壓 端子台 型號
3667_lu_6_1 2a 2b DC24V 螺絲式端子台 MC3

選購品

單纜線型安全踏墊用

踏墊控制器MC3型、安全控制器NX系列與單纜線型的踏墊連接時

纜線

形狀

名稱 纜線長度 規格 型號
3667_lu_7_1 單側接頭纜線 2 m 是為了連接控制器和安全踏墊單纜線型
（UM[][]A-[]-[]-1型）的纜線。
M8 4極插座		 UMA-CBL-4PCF-M8-02M
5 m UMA-CBL-4PCF-M8-05M
10 m UMA-CBL-4PCF-M8-10M
3667_lu_7_2 延長纜線
（兩側接頭纜線）		 2 m 是為了延長連接控制器和安全踏墊單纜線型
（UM[][]A-[]-[]-1型）的纜線。
M8 4極插頭－4極插座		 UMA-CBL-4PMF-M8-02M
5 m UMA-CBL-4PMF-M8-05M
10 m UMA-CBL-4PMF-M8-10M

雙纜線型安全踏墊用

踏墊控制器MC3型、安全控制器NX系列與雙纜線型的踏墊連接時

纜線

形狀 名稱 纜線長度 規格 型號
3667_lu_8_1 單側接頭纜線 2 m 是為了連接控制器和安全踏墊雙纜線型
（UM[][]A-[]-[]-2型）的纜線。
M8 3極插座		 UMA-CBL-3PCF-M8-02M
5 m UMA-CBL-3PCF-M8-05M
10 m UMA-CBL-3PCF-M8-10M
3667_lu_8_2 延長纜線
（兩側接頭纜線）		 2 m 是為了連接控制器和安全踏墊雙纜線型
（UM[][]A-[]-[]-2型），或是連結安全踏墊的纜線。
M8 3極插頭－3極插座		 UMA-CBL-3PMF-M8-02M
5 m UMA-CBL-3PMF-M8-05M
10 m UMA-CBL-3PMF-M8-10M

插頭轉換纜線、插座轉換纜線

詳細的連接方法請參考第7頁的「安全踏墊與踏墊控制器的連接範例」。

形狀 名稱 纜線長度 規格 型號
3667_lu_9_1 插頭轉換纜線 0.15 m 使用在連接兩個雙纜線型安全踏墊
（UM[][]A-[]-[]-2型）插座時。
M8 3極插頭－3極插頭		 UMA-CBL-3PMM-M8-0.15M
3667_lu_9_2 插座轉換纜線 0.15 m 使用在連接兩個雙纜線型安全踏墊
（UM[][]A-[]-[]-2型）插頭時。
M8 3極插座－3極插座		 UMA-CBL-3PFF-M8-0.15M

安全踏墊

型號 UMA型
檢測方式 感壓式
踏墊型 常開接點
額定電力 20.4～28.8V
動作力 300N以上（在φ80mm的試驗片上）
最大容許負重 2,000N （在φ80mm的試驗片上）
1,862 kPa （車輪的接觸壓力（靜負重））
應答時間 50ms以下
機械耐久性 100萬次以上
踏墊電纜 以「-1」結尾的型號：M8 4極附接頭纜線、4芯、22AWG、插頭（接頭處）
以「-2」結尾的型號：M8 3極附接頭纜線、2芯、22AWG、插頭與插座各一個（接頭處）
周圍環境溫度 －10～＋55℃ （不可結冰結露）
保存環境溫度 －10～＋55℃ （不可結冰結露）
使用環境濕度 0～95％RH
保護構造 IP65
材質（踏墊外蓋） 聚胺酯
重量 約25kg/m2

踏墊控制器

額定

型號 MC3型
電源電壓 DC24V±15%
容許電壓變動範圍 電源電壓的－15～＋15%
消耗電力＊ 3W以下
額定負載 AC230V 6A/DC24V 6A （電阻負載）
AC230V 5A （AC15） /DC24V 2A （DC13）（電感負載）
最大額定電壓 AC250V DC24V
最大通電電流 6A
最大開關容量 1,500VA

＊不含對負載供應的電力。

性能

型號 MC3型
應答時間 30ms 以下
安全輸入 可連接同系列踏墊（最多連接12張）
但外部連接抵抗應為8Ω以下（M11-M21間、M12-M22間）
安全輸出 2a
輔助輸出 2b
絕緣阻抗 20MΩ min. (at 500 VDC)高阻計
耐電壓 輸出異極間 AC1,800V 50/60Hz 1sec.
電源與輸出間
耐振動 誤動作：10～55Hz 單側振幅0.15mm
耐衝擊 誤動作：98m/s2
耐久性 機械性 1,000萬次以上
電氣性 10萬次以上（額定負載、開閉頻率360次/h）
周圍環境溫度 0～＋55℃ （不可結冰結露）
使用環境濕度 0～90％RH
保護構造 IP20
端子鎖合強度 0.5N・m
重量 約360g

符合標準

符合標準

 EN ISO13856-1:2013、 EN ISO13849-1:2015、ANSI/UL 508、CSA C22.2 No. 14
性能等級（PL）／安全類別＊ PL d/安全類別3 （EN ISO 13849-1:2015）
PFHd * 4.8× 10-8

＊符合安全踏墊和踏墊控制器（MC3型）搭配組合時的標準。

（單位：mm）

安全踏墊

單纜線型

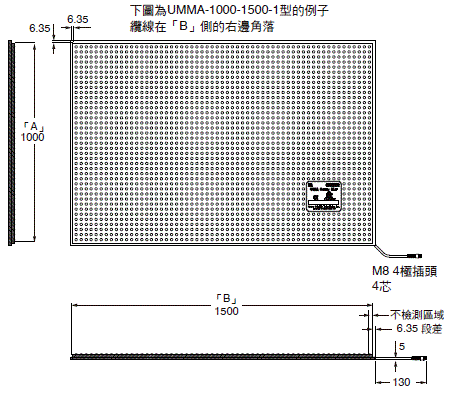

UM[][]A-[]-[]-1

安全踏墊UM[][]A-[]-[]-1型會從踏墊的一個角邊出M8 4極附接頭的4芯纜線。

UMA 外觀尺寸 3

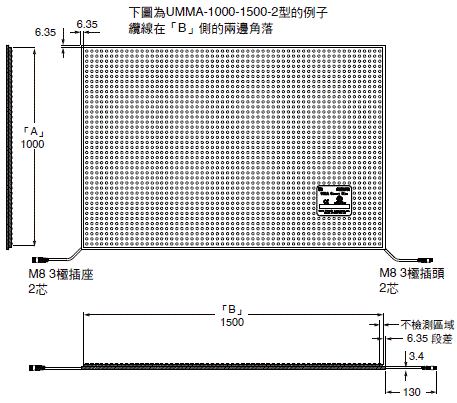

雙纜線型

UM[][]A-[]-[]-2

安全踏墊UM[][]A-[]-[]-2型會從踏墊的兩個角邊出M8 3極附接頭的2芯纜線。

UMA 外觀尺寸 5
UMA 外觀尺寸 6

＊1. 詳細內容請參考型號構成。
＊2. 踏墊的段差部分（不檢測區域）作為外框的設置、配置、固定等用途使用。
＊3. 共有以下不檢測區域。
- 當φ80mm試驗片時，為10mm （角部為20mm）
- 當φ11mm試驗片時，為15mm （角部為30mm）

（例子） UMMA-0500-0500-[]型時

UMA 外觀尺寸 7

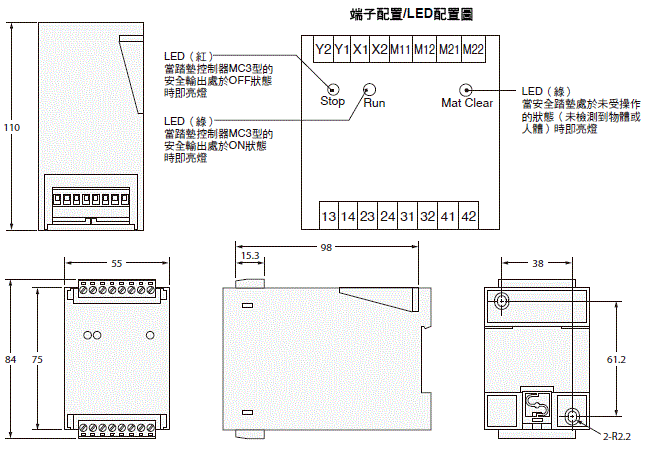

踏墊控制器

MC3

UMA 外觀尺寸 9

選購品

纜線

單纜線型 安全踏墊用

單側接頭纜線（M8、4極）
是為了連接安全踏墊控制器MC3型與
單纜線型的安全踏墊UM[][]A-[]-[]-1型的纜線。
UMA-CBL-4PCF-M8-[]M型

UMA 外觀尺寸 13

延長纜線、雙接頭纜線（M8、4極）
是為了連接單側接頭纜線UMA-CBL-4PCF-M8-[]M型與
單纜線型的安全踏墊UM[][]A-[]-[]-1型的延長纜線。

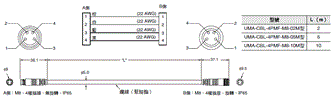

UMA-CBL-4PMF-M8-[]M型

UMA 外觀尺寸 14

雙纜線型 安全踏墊用

單側接頭纜線（M8、3極）
是為了連接安全踏墊控制器MC3型與
雙纜線型的安全踏墊UM[][]A-[]-[]-2型的纜線。
UMA-CBL-3PCF-M8-[]M型

UMA 外觀尺寸 16

延長纜線雙接頭纜線（M8、3極）
是為了連接單側接頭纜線UMA-CBL-3PCF-M8-[]M型與
雙纜線型的安全踏墊UM[][]A-[]-[]-2型，或是為了連結安全踏墊用的延長纜線。
UMA-CBL-3PMF-M8-[]M型

UMA 外觀尺寸 17

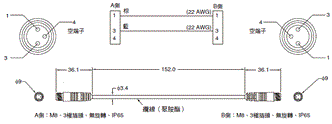

插頭轉換纜線（M8、3極）
使用在連接兩個雙纜線型安全踏墊UM[][]A-[]-[]-2型插座時。
UMA-CBL-3PMM-M8-0.15M型

UMA 外觀尺寸 18

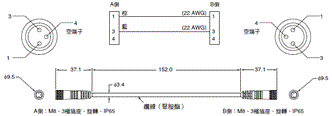

插座轉換纜線（M8、3極）
使用在連接兩個雙纜線型安全踏墊UM[][]A-[]-[]-2型插頭時。
UMA-CBL-3PFF-M8-0.15M型

UMA 外觀尺寸 19

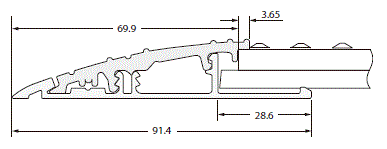

外框

附PVC外蓋的外框

UMRT[]

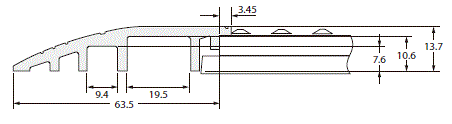

UMA 外觀尺寸 21

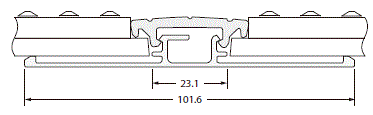

接合外框

UMJS[]

UMA 外觀尺寸 22

鋁質外框

UMAL

UMA 外觀尺寸 23

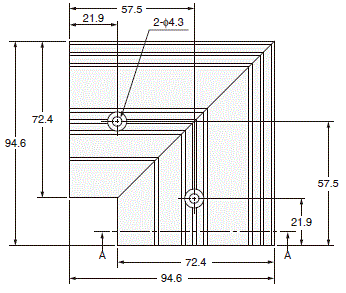

外向轉角

UMOC

UMA 外觀尺寸 24

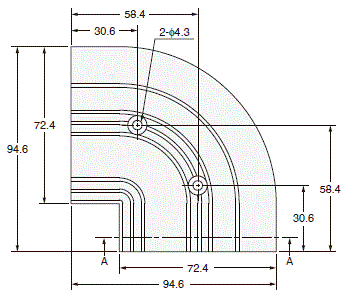

內向轉角

UMIC

UMA 外觀尺寸 25
