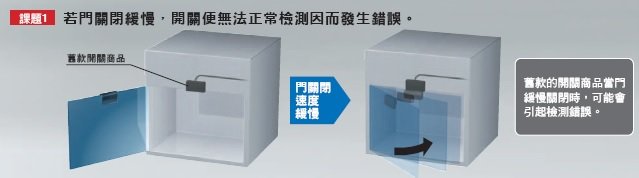

解決舊款商品的各種課題，全新推出小型非接觸式門開關。
實現以往的非接觸式門開關所無可匹敵的穩定檢測。
D40A / G9SX-NS
產品特色

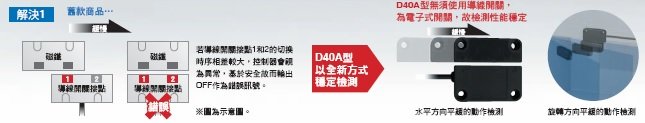

採用電子式檢測方式，動作穩定性更勝以往的非接觸式門開關
D40A
以全新檢測方式的非接觸式門開關，有效提升製造現場的安全與生產性。

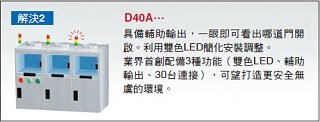

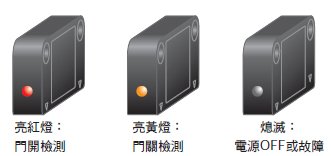

容易辨識的雙色LED顯示
以紅/黃色LED變化，一旦發生異常時可立即辨識開關的狀態。

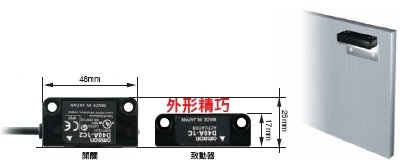

體積精巧的致動器
致動器的體積比開關小，即使裝在門的內側亦不佔空間。
使用L形金具安裝時也不容易突出，不會與周圍碰撞干擾。

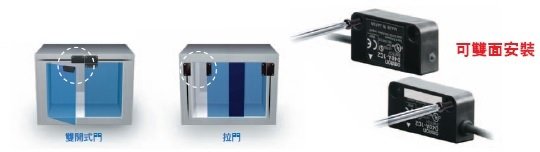

可雙面安裝
採用雙面安裝，可選擇配線的繞接方向，故可安裝在任何門上。
以接頭型節省安裝工時。有助於減少庫存量
此為接頭式，可縮短配線工時。
可選擇纜線長度，只要訂購所需的長度即可。
如要設置在具有複數道門的裝置或種類不一的裝置，可將本體開關部合而為一，有助於減少庫存。

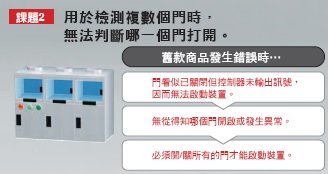

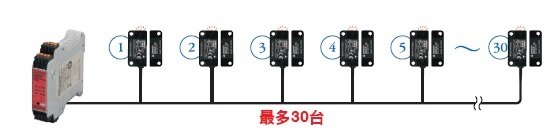

1台控制器最多可連接30台
即使開關數量較多，但1台控制器最多可連接30台，故可節省成本。
解決舊款商品的課題，能夠準確且穩定進行檢測。
G9SX-NS
運用2種專用控制器，一次解決「生產性」、「擴充性」及「維護性」的課題。
提供非接觸式門開關控制器G9SX-NS，以及可與機械式安全門開關及
D40A一併使用的G9SX-NSA 2種產品。
G9SX-NS系列為免程式設定的專用控制器，其中配備可局部停止的邏輯連
接功能，能讓D40A的潛能發揮到極致。

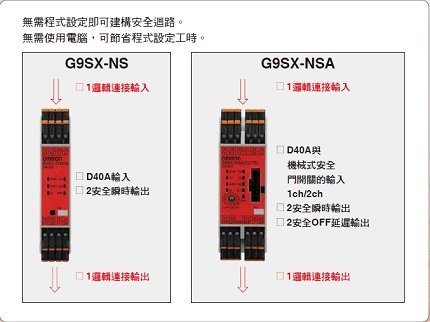

2種免程式設定專用控制器

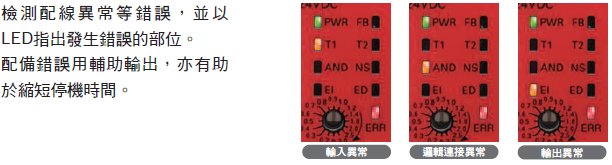

利用LED顯示，有效發揮「維護性」

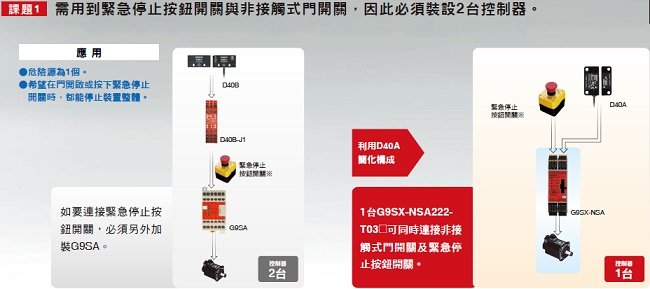

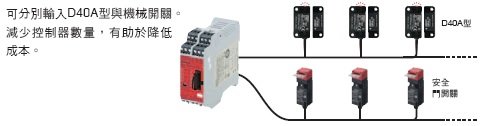

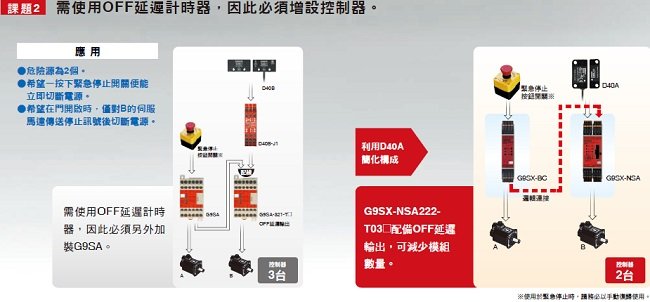

併用機械式安全門開關（G9SX-NSA）

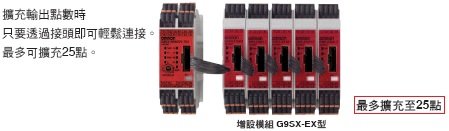

利用增設模組可輕鬆擴充輸出點數（G9SX-NSA）
透過免程式設定的專用控制器以助於降低成本。
D40A
型號構成

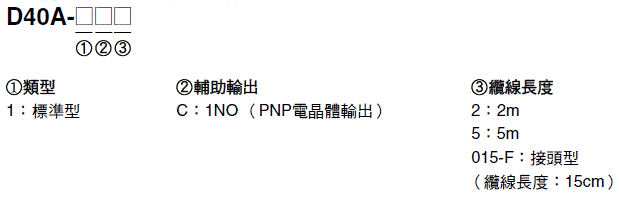

型號組成說明
非接觸式門開關（開關/致動器）
註. 請務必搭配非接觸式門開關控制器（G9SX-NS[]）或安全控制器（G9SP）使用。
有關G9SX-NS@的詳細資訊請參閱第14頁之後的內容；有關G9SP系列的詳細資訊請參閱「G9SP系列型錄」（型錄編號：SGFM-053H-TW5-01）。
種類
非接觸式門開關
本體
| 分類 | 外觀 | 輔助輸出 | 纜線長度 | 型號 |
|---|---|---|---|---|
| 標準型 |
 |
半導體輸出＊1 | 2m | D40A-1C2 |
| 5m | D40A-1C5 | |||
| 接頭型 |
 |
0.15m (附5 PIN接頭) |
D40A-1C015-F＊2 |
註. 請務必搭配非接觸式門開關控制器（G9SX-NS[]）或安全控制器（G9SP）使用。
＊1. PNP開路集極的半導體輸出
＊2. 接頭型未取得KOSHA認證。
附纜線接頭
| 接頭外觀 | 纜線長度 | 型號 | 包裝單位(支) |
|---|---|---|---|
| 單側 | 2m | XS2F-D521-DG0-A | 5 |
| 5m | XS2F-D521-GG0-A | 5 | |
| 10m | XS2F-D521-JG0-A | 1 | |
| 15m | XS2F-D521-KG0-A | 1 | |
| 20m | XS2F-D521-LG0-A | 1 | |
| 雙側 | 2m | XS2W-D521-DG1-A | 5 |
| 5m | XS2W-D521-GG1-A | 5 | |
| 10m | XS2W-D521-JG1-A | 1 | |
| 15m | XS2W-D521-KG1-A | 1 | |
| 20m | XS2W-D521-LG1-A | 1 |
控制器
非接觸式門開關控制器 G9SX-NS[]
| 安全輸出＊1 | 輔助輸出 ＊3 |
邏輯連接 輸入 |
邏輯連接 輸出 |
OFF延遲最 大設定時間 ＊4 |
額定 電壓 |
端子台型 | 型號 | |
|---|---|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲 ＊2 |
|||||||
| 2 (半導體) |
0 | 2 (半導體) |
1 | 1 | ── | DC24V | 螺絲式端子台 | G9SX-NS202-RT |
| 彈簧式端子台 | G9SX-NS202-RC | |||||||
| 2 (半導體) |
3.0秒 | 螺絲式端子台 | G9SX-NSA222-T03-RT | |||||
| 彈簧式端子台 | G9SX-NSA222-T03-RC | |||||||
＊1. P通道MOS FET電晶體輸出
＊2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
＊3. PNP電晶體輸出
＊4. OFF延遲時間為16段可變式。可設定為以下時間。
0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0秒
安全控制器 G9SP系列
| 名稱 | 輸出輸入點數 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|
| 安全輸入 | 測試輸出 | 安全輸出 | 標準輸出 | |||
| 安全控制器 | 10點 | 4點 | 電晶體輸出 4點 | 4點 | Ver.2.0 | G9SP-N10S |
| 10點 | 6點 | 電晶體輸出 16點 | ―― | G9SP-N10D | ||
| 20點 | 6點 | 電晶體輸出 8點 | ―― | G9SP-N20S | ||
G9SX-NS

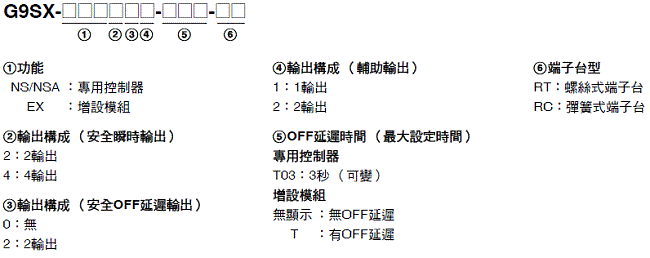

型號構成
型號組成說明
非接觸式門開關控制器
種類
控制器
非接觸式門開關控制器
| 安全輸出＊1 | 輔助輸出＊3 | 邏輯連接輸入 | 邏輯連接輸出 | OFF延遲最大設定時間＊4 | 額定電壓 | 端子台型 | 型號 | |
|---|---|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲＊2 | |||||||
| 2 (半導體 ) | 0 | 2 (半導體 ) | 1 | 1 | ―― | DC24V | 螺絲式端子台 | G9SX-NS202-RT |
| 彈簧式端子台 | G9SX-NS202-RC | |||||||
| 2 (半導體 ) | 3.0秒 | 螺絲式端子台 | G9SX-NSA222-T03-RT | |||||
| 彈簧式端子台 | G9SX-NSA222-T03-RC | |||||||
＊1. P通道MOS FET電晶體輸出
＊2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
＊3. PNP電晶體輸出
＊4. OFF延遲時間為16段可變式。可設定為以下時間。 0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0秒
增設模組
| 安全輸出＊1 | 輔助輸出＊3 | OFF延遲時間 | 額定電壓 | 端子台型 | 型號 | |
|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲＊2 | |||||
| 4a (接點) | ―― | 1 (半導體) ＊1 | ―― | DC24V | 螺絲式端子台 | G9SX-EX401-RT |
| 彈簧式端子台 | G9SX-EX401-RC | |||||
| ―― | 4a (接點) | ＊2 | 螺絲式端子台 | G9SX-EX041-T-RT | ||
| 彈簧式端子台 | G9SX-EX041-T-RC | |||||
＊1. PNP電晶體輸出
＊2. OFF延遲時間與所連接的控制器G9SX-NSA222-T03-[]型中設定的OFF延遲時間同步。
選購品
端子台
| 外觀＊ | 規格 | 適用模組 | 型號 | 備註 |
|---|---|---|---|---|
 |
螺絲式端子台(3 PIN) | G9SX-NSA | Y9S-03T1B-02A | 螺絲式端子台(黑) 2個 防誤插入動作代碼標誌6個一組 |
| 螺絲式端子台(4 PIN) | G9SX-NS G9SX-EX-[] |
Y9S-04T1B-02A | 螺絲式端子台(黑) 2個 防誤插入動作代碼標誌6個一組 |
|
 |
彈簧式端子台(3 PIN) | G9SX-NSA | Y9S-03C1B-02A | 彈簧式端子台(黑) 2個 防誤插入動作代碼標誌6個一組 |
| 彈簧式端子台(4 PIN) | G9SX-NS G9SX-EX-[] |
Y9S-04C1B-02A | 彈簧式端子台(黑) 2個 防誤插入動作代碼標誌6個一組 |
＊圖例為3 PIN的情形。
非接觸式門開關
額定/性能
| 型號 | D40A-1C[] | |
|---|---|---|
| 動作特性 ＊1 |
動作距離(OFF→ON) | 5mm以上＊2 |
| 動作距離(ON→OFF) | 15mm以下＊2 | |
| 應差 | +23℃ 的動作距離之20%以下(最大2.5mm) | |
| 溫度的影響 | -10～+55℃ 的溫度範圍內，+23℃ 時的動作距離之±20%以下 | |
| 反覆精度 | +23℃ 的動作距離之±10%以下 | |
| 周圍環境溫度 | -10～+55℃ (不可結冰結露） | |
| 周圍環境濕度 | 25～85%RH | |
| 絕緣阻抗(所有充電部與外殼間) | 50MΩ min. (at 500 VDC) | |
| 耐電壓(所有充電部與外殼間) | AC1,000V 1分鐘 | |
| 污染度 | 3 | |
| 電磁兼容性 | 依據IEC/EN60947-5-3 | |
| 耐振動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | |
| 耐衝擊 | 300m/s2以上 | |
| 保護構造 | IP67 | |
| 材質 | PBT樹脂 | |
| 安裝 | M4螺絲 | |
| 鎖合扭力 | 1N・m | |
| 電源電壓 | DC24V+10%/-15% | |
| 消耗電力 | 0.6W以下 | |
| 輔助輸出＊3 | DC24V 10mA (PNP開路集極輸出) | |
| LED顯示 | 致動器非檢測(紅色)、致動器檢測(黃色) | |
| 連接線 | 0.15m (接頭型)、2m、5m | |
| 連接台數 | 30台(但最大配線長度為100m以內)＊4 | |
| 重量 | 開關約145g、致動器約20g (D40A-1C2型) | |
＊2. 詳情請參閱型錄第16頁的「特性資料 動作保證值與應差示例」。
＊3. 致動器接近時變成ON。以輔助輸出的10mA可驅動的繼電器有SSR G3R型系列。
＊4. 詳情請參閱型錄第33頁的「使用注意事項」。
非接觸式門開關控制器
額定
電源部
| 型號 | G9SX-NS202-[] | G9SX-NSA222-T03-[] | G9SX-EX-[] |
|---|---|---|---|
| 電源電壓 | DC24V | ||
| 容許電壓變動範圍 | 電源電壓的-15%～+10% | ||
| 消耗電力＊ | 3W以下 | 4W以下 | 2W以下 |
＊不含對負載供應的電力。
輸入部
| 型號 | G9SX-NS202-[]/G9SX-NSA222-T03-[] |
|---|---|
| 安全輸入＊1 | 動作電壓：DC20.4V～DC26.4V、內部抵抗：約2.8kΩ＊2 |
| 復歸/反饋輸入 |
＊2. 請確保高於所連接的輸入控制機器的最小適用負載所需的電流。
輸出部
| 型號 | G9SX-NS202-[]/G9SX-NSA222-T03-[] |
|---|---|
| 安全瞬時輸出＊1 安全OFF延遲輸出＊1 |
P通道MOS FET電晶體輸出 負載電流：DC0.8A以下＊2 |
| 輔助輸出 | PNP電晶體輸出 負載電流：100mA以下 |
＊1. 安全輸出ON時，為進行輸出迴路診斷，故輸出以下的脈衝訊號。
將安全輸出作為對於控制機器（PLC等輸入模組）的輸入訊號時，請留意以下的脈衝訊號進行設計。
＊2. 密合安裝時，需進行下述降額。
G9SX-NS202-[]型/G9SX-NSA222-T03-[]型：負載電流0.4A以下
增設模組
| 型號 | G9SX-EX-[] |
|---|---|
| 額定負載 | AC250V 3A/DC30V 3A (電阻負載) |
| 額定通電電流 | 3A |
| 接點電壓的最大值 | AC250V、 DC125V |
性能
| 型號 | G9SX-NS202-[] | G9SX-NSA222-T03-[] | G9SX-EX-[] | |
|---|---|---|---|---|
| 過電壓分類 (IEC/EN60664-1) |
Ⅱ |
Ⅱ (但繼電器接點輸出部： |
||
| 動作時間 (OFF→ON)＊1 |
邏輯連接輸入ON時以及 非接觸式門開關輸入ON時： 100ms以下 |
安全輸入ON時： 50ms以下＊2 邏輯連接輸入ON時以及 非接觸式門開關輸入ON時： 100ms以下＊3 |
30ms以下 ＊4 | |
| 應答時間 (ON→OFF)＊1 |
邏輯連接輸入OFF時： 15ms以下 非接觸式門開關輸入OFF時： 20ms以下＊6 |
安全輸入OFF時以及 邏輯連接輸入OFF時： 15ms以下 非接觸式門開關輸入OFF時： 20ms以下＊6 |
10ms以下 ＊4 | |
| ON時的殘留電壓 | 3.0V以下(安全輸出、輔助輸出) | |||
| OFF時電流外漏 | 0.1mA以下(安全輸出、輔助輸出) | |||
| 安全輸入、邏輯連接輸入及 非接觸式門開關輸入的最大配線長度 |
100m以下 (外部連接抵抗：100Ω以下且10nF以下) |
|||
| 復歸輸入時間(按下復歸開關時間) | 100ms以上 | |||
| OFF延遲時間精度＊5 | ── | ±5%以內 (相對於設定值的比率) |
±5%以內 (相對於設定值的比率) |
|
| 絕緣 阻抗 |
邏輯連接輸入端子⇔ 電源、所有其他輸出入端子 |
20MΩ min. (at 100 VDC) | ── | |
| 所有端子⇔鋁軌間 |
100MΩ min. (at 500 VDC) |
|||
| 耐電壓 | 邏輯連接輸入端子⇔ 電源、所有其他輸出入端子 |
AC500V 1min. | ── | |
| 所有端子⇔鋁軌間 | AC1,200V 1min. | |||
| 輸出異極間 | ── | |||
| 繼電器輸出以外的所有端子⇔所有繼電器輸出端子 | AC2,200V 1min. | |||
| 耐振動 | 10～55～10Hz單側振幅0.375mm (重複振幅0.75mm) | |||
| 耐衝擊 | 耐久 | 300m/s2 | ||
| 誤動作 | 100m/s2 | |||
| 耐久性 | 電氣性 | ── | 10萬次以上 (額定負載、開閉頻率1,800次/h) |
|
| 機械性 | ── | 500萬次以上 (開閉頻率7,200次/h) |
||
| 周圍環境溫度 | -10～+55℃ (不可結冰結露) | |||
| 周圍環境濕度 | 25～85%RH | |||
| 端子鎖合強度 | 0.5N·m (G9SX-NS[]-RT型：僅限螺絲端子台型) | |||
| 重量 | 約125g | 約200g | 約165g | |
＊2. 在滿足其他條件的狀態下，表示安全輸入從OFF→ON時的動作時間。
＊3. 滿足其他條件的狀態下，表示邏輯連接輸入及非接觸式門開關輸入從OFF→ON時的動作時間。
＊4. 該值不含所連接的G9SX-NS[]型的動作時間/應答時間。
＊5. 該值不含G9SX-EX-[]型中內部繼電器的動作時間及復歸時間。
＊6. 相對於非接觸式門開關輸入的24V短路故障之故障檢測時間為35ms以下。
使用於門開關以外的用途時，請以故障檢測時間35ms計算安全距離。
附纜線接頭
額定/性能
| 額定電流 | 3A |
|---|---|
| 額定電壓 | DC用：DC125V、AC用：AC250V |
| 接觸電阻(接頭部) | 40mΩ以下(20mV以下、100mA以下時) |
| 絕緣阻抗 | 103MΩ min. (at 500 VDC) |
| 耐電壓(接頭部) | AC1,500V 1min (漏電流1mA以下) |
| 保護構造 | IP67(IEC529) |
| 插拔壽命 | 200次以上 |
| 組裝部固定強度 | 拉伸：98N/15s、旋轉：0.98Nm/15s |
| 纜線強度 | 纜線外徑：φ6mm 98N/15s |
| 周圍環境溫度範圍 | -25～+70℃ |
| 周圍環境濕度範圍 | 20～85%RH |
材質／處理
| 型號 | XS2F/H/W | |
|---|---|---|
| 接點 | 材質 | 磷銅 |
| 處理 | 鎳底鍍金0.4μm | |
| 固定支架 | 材質 | 黃銅 |
| 處理 | 鍍鎳 | |
| 連接模組 | 材質 | PBT樹脂(UL94V-0) |
| 顏色 | DC用：淺灰色，AC用：深灰色 | |
| O型環 | 橡膠 | |
| 外蓋 | PBT軟膠(UL94V-0) | |
（單位：mm）

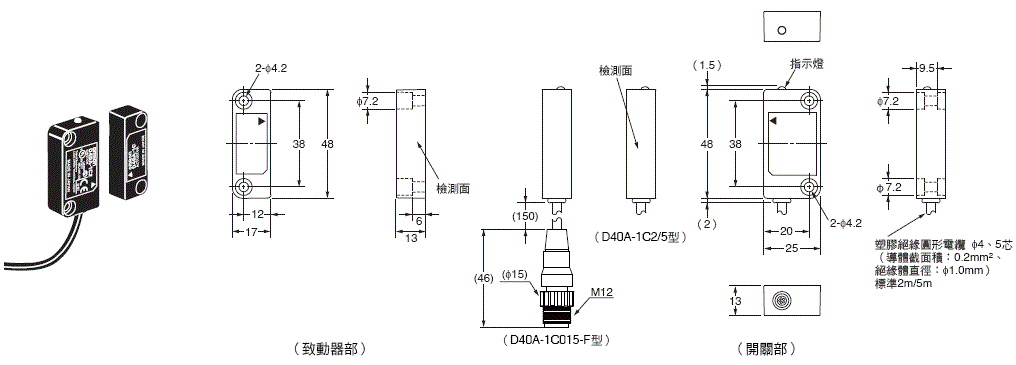

非接觸式門開關（開關/致動器）
D40A-1C2型
D40A-1C5型
D40A-1C015-F型
非接觸式門開關控制器
G9SX-NS202-[]型
2. 顯示－RC型的情形。

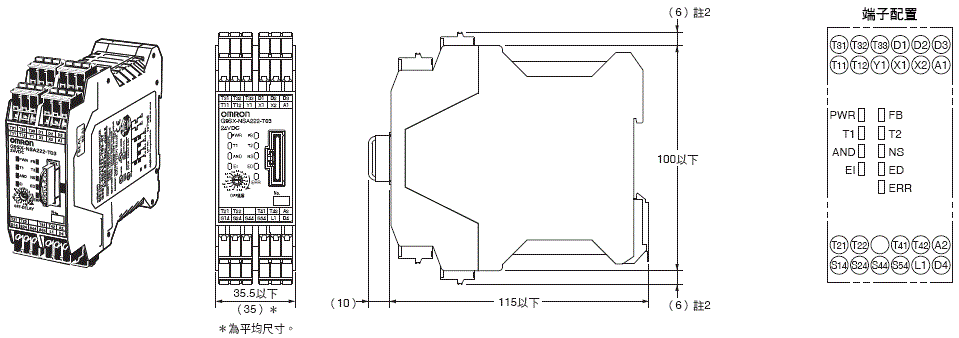

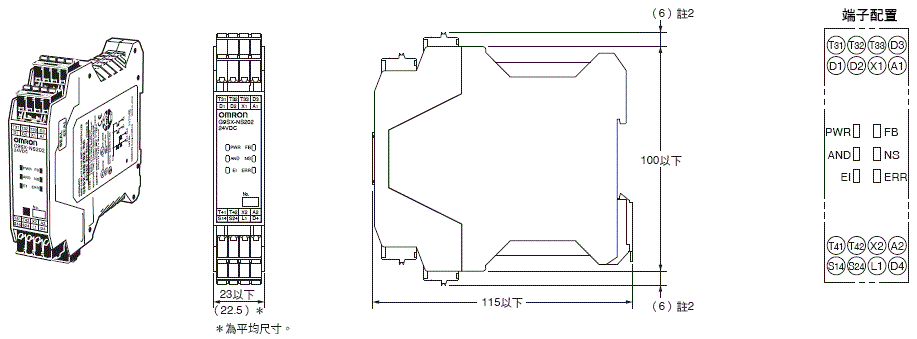

非接觸式門開關控制器
G9SX-NSA222-T03-[]型
2. 顯示－RC型的情形。

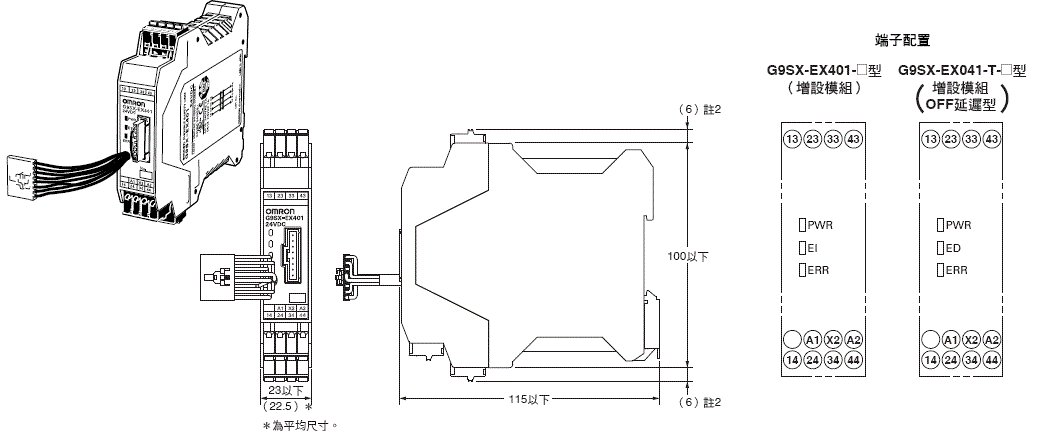

增設模組
G9SX-EX401-[]型
增設模組OFF延遲型
G9SX-EX041-T-[]型
2. 顯示－RC型的情形。
選購品（另售）
附纜線接頭

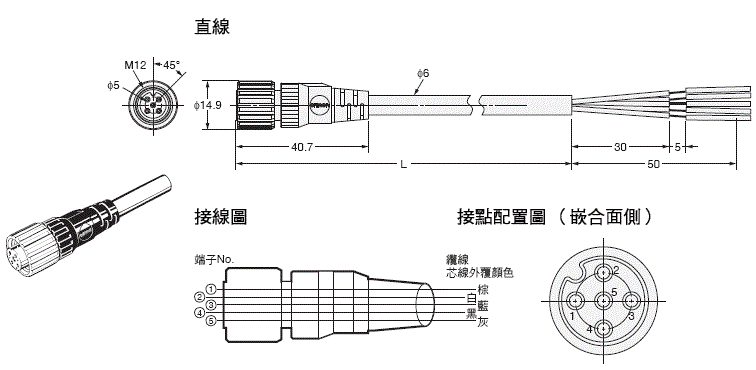

插座單接頭（5極型）
XS2F-D521-DG0-A型(L=2m)
XS2F-D521-GG0-A型(L=5m)
XS2F-D521-JG0-A型(L=10m)
XS2F-D521-KG0-A型(L=15m)
XS2F-D521-LG0-A型(L=20m)

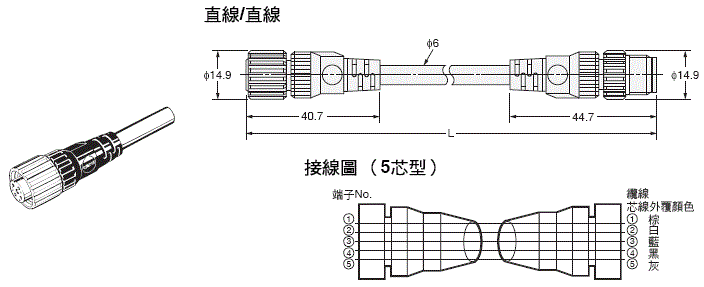

XS2W-D521-DG1-A型(L=2m)
XS2W-D521-GG1-A型(L=5m)
XS2W-D521-JG1-A型(L=10m)
XS2W-D521-KG1-A型(L=15m)
XS2W-D521-LG1-A型(L=20m)
