D4JL/D4JL-SK40

產品特色

鎖定強度3,000N。實現多種不同的監控型態

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

樹脂型電磁鎖安全門開關

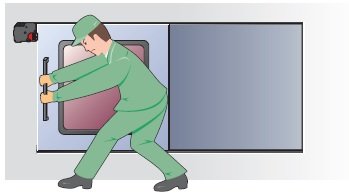

世界最強的鎖定強度

鎖定強度達3,000N，即使是大型的厚重門扉也可使用。

1611_fe_1

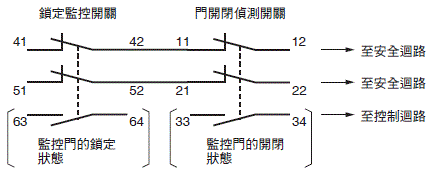

雙安全迴路＋2個監控接點

可使用雙安全迴路。並且可分別監控門的開閉狀態與鎖定狀態。

1611_fe_2

提供豐富的選項，保護進入危險區域進行作業的人員

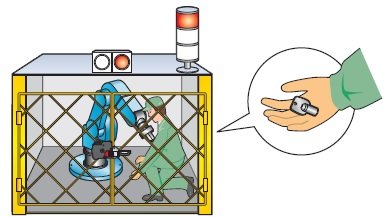

危機鑰匙型（僅限機械鎖定型）
只要帶著危機鑰匙進入危險區域，即使因第三者不小心將門上鎖，也無須擔心會受困其中。
只有在對電磁閥進行激磁，加上轉動危機鑰匙解鎖後，方可開啟防護區的門。
為了因應彼此鄰近的裝置，備有30種不同的危機鑰匙供選擇。

1611_fe_3

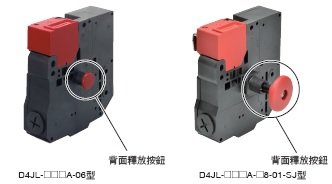

背面釋放按鈕型
使用背面釋放按鈕，即使受困於危險區域中，也可緊急解鎖。

1611_fe_4

專用滑動鑰匙裝置

使用專用滑動鑰匙裝置即可縮短安裝部的設計前置時間。

蓋上防止無效化保護蓋並加裝掛鎖，即可防止其他作業人員重新啟動機械。

本體型號（請注意，操作鑰匙為另售）

若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。

一般型

釋放鍵類型	指示燈型	鎖定/釋放方式	接點構成 (門開閉偵測開關+ 鎖定監控開關)	導管口	型號
特殊型釋放鍵	綠	機械鎖定/電磁釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-C5
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-C5
			2NC/1NO+3NC	G1/2	D4JL-2PFA-C5
			2NC/1NO+3NC	M20	D4JL-4PFA-C5
			3NC+2NC/1NO	G1/2	D4JL-2QFA-C5
			3NC+2NC/1NO	M20	D4JL-4QFA-C5
			3NC+3NC	G1/2	D4JL-2RFA-C5
			3NC+3NC	M20	D4JL-4RFA-C5
		電磁鎖定/機械釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFG-C5
			2NC/1NO+2NC/1NO	M20	D4JL-4NFG-C5
			2NC/1NO+3NC	G1/2	D4JL-2PFG-C5
			2NC/1NO+3NC	M20	D4JL-4PFG-C5
			3NC+2NC/1NO	G1/2	D4JL-2QFG-C5
			3NC+2NC/1NO	M20	D4JL-4QFG-C5
			3NC+3NC	G1/2	D4JL-2RFG-C5
			3NC+3NC	M20	D4JL-4RFG-C5
	橘	機械鎖定/電磁釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-D5
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-D5
			2NC/1NO+3NC	G1/2	D4JL-2PFA-D5
			2NC/1NO+3NC	M20	D4JL-4PFA-D5
			3NC+2NC/1NO	G1/2	D4JL-2QFA-D5
			3NC+2NC/1NO	M20	D4JL-4QFA-D5
			3NC+3NC	G1/2	D4JL-2RFA-D5
			3NC+3NC	M20	D4JL-4RFA-D5
		電磁鎖定/機械釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFG-D5
			2NC/1NO+2NC/1NO	M20	D4JL-4NFG-D5
			2NC/1NO+3NC	G1/2	D4JL-2PFG-D5
			2NC/1NO+3NC	M20	D4JL-4PFG-D5
			3NC+2NC/1NO	G1/2	D4JL-2QFG-D5
			3NC+2NC/1NO	M20	D4JL-4QFG-D5
			3NC+3NC	G1/2	D4JL-2RFG-D5
			3NC+3NC	M20	D4JL-4RFG-D5

背面釋放按鈕型

釋放鍵類型	指示燈型	鎖定/釋放方式	接點構成 (門開閉偵測開關+ 鎖定監控開關)	導管口	型號
特殊型釋放鍵	綠	機械鎖定/電磁釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-C6
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-C6
			2NC/1NO+3NC	G1/2	D4JL-2PFA-C6
			2NC/1NO+3NC	M20	D4JL-4PFA-C6
			3NC+2NC/1NO	G1/2	D4JL-2QFA-C6
			3NC+2NC/1NO	M20	D4JL-4QFA-C6
			3NC+3NC	G1/2	D4JL-2RFA-C6
			3NC+3NC	M20	D4JL-4RFA-C6
	橘		2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-D6 ＊
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-D6 ＊
			2NC/1NO+3NC	G1/2	D4JL-2PFA-D6 ＊
			2NC/1NO+3NC	M20	D4JL-4PFA-D6 ＊
			3NC+2NC/1NO	G1/2	D4JL-2QFA-D6 ＊
			3NC+2NC/1NO	M20	D4JL-4QFA-D6 ＊
			3NC+3NC	G1/2	D4JL-2RFA-D6 ＊
			3NC+3NC	M20	D4JL-4RFA-D6 ＊

＊取得韓國S-mark認證機種

危機鑰匙型

釋放鍵類型	指示燈型	鎖定/釋放方式	接點構成 (門開閉偵測開關+ 鎖定監控開關)	導管口	型號
危機鑰匙＊1	綠	機械鎖定/電磁釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-C7-01
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-C7-01
			2NC/1NO+3NC	G1/2	D4JL-2PFA-C7-01
			2NC/1NO+3NC	M20	D4JL-4PFA-C7-01
			3NC+2NC/1NO	G1/2	D4JL-2QFA-C7-01
			3NC+2NC/1NO	M20	D4JL-4QFA-C7-01
			3NC+3NC	G1/2	D4JL-2RFA-C7-01
			3NC+3NC	M20	D4JL-4RFA-C7-01
	橘		2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-D7-01 ＊2
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-D7-01 ＊2
			2NC/1NO+3NC	G1/2	D4JL-2PFA-D7-01 ＊2
			2NC/1NO+3NC	M20	D4JL-4PFA-D7-01 ＊2
			3NC+2NC/1NO	G1/2	D4JL-2QFA-D7-01 ＊2
			3NC+2NC/1NO	M20	D4JL-4QFA-D7-01 ＊2
			3NC+3NC	G1/2	D4JL-2RFA-D7-01 ＊2
			3NC+3NC	M20	D4JL-4RFA-D7-01 ＊2

＊1. 可製作成30種不同的危機鑰匙。請從01開始依序指定。
＊2. 取得韓國S-mark認證機種

危機鑰匙＋背面釋放按鈕型

釋放鍵類型	指示燈型	鎖定/釋放方式	接點構成 (門開閉偵測開關+ 鎖定監控開關)	導管口	型號
危機鑰匙	綠	機械鎖定/電磁釋放	2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-C8-01-SJ ＊
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-C8-01-SJ ＊
			2NC/1NO+3NC	G1/2	D4JL-2PFA-C8-01-SJ ＊
			2NC/1NO+3NC	M20	D4JL-4PFA-C8-01-SJ ＊
			3NC+2NC/1NO	G1/2	D4JL-2QFA-C8-01-SJ ＊
			3NC+2NC/1NO	M20	D4JL-4QFA-C8-01-SJ ＊
			3NC+3NC	G1/2	D4JL-2RFA-C8-01-SJ ＊
			3NC+3NC	M20	D4JL-4RFA-C8-01-SJ ＊
	橘		2NC/1NO+2NC/1NO	G1/2	D4JL-2NFA-D8-01-SJ ＊
			2NC/1NO+2NC/1NO	M20	D4JL-4NFA-D8-01-SJ ＊
			2NC/1NO+3NC	G1/2	D4JL-2PFA-D8-01-SJ ＊
			2NC/1NO+3NC	M20	D4JL-4PFA-D8-01-SJ ＊
			3NC+2NC/1NO	G1/2	D4JL-2QFA-D8-01-SJ ＊
			3NC+2NC/1NO	M20	D4JL-4QFA-D8-01-SJ ＊
			3NC+3NC	G1/2	D4JL-2RFA-D8-01-SJ ＊
			3NC+3NC	M20	D4JL-4RFA-D8-01-SJ ＊

＊取得韓國S-mark認證機種

釋放鍵的位置	正面	正面+背面釋放按鈕
釋放鍵類型	特殊型釋放鍵	特殊型釋放鍵
本體外觀		正面	背面

釋放鍵的位置	正面	正面+背面釋放按鈕
釋放鍵類型	危機鑰匙	危機鑰匙
本體外觀		正面	背面

操作鑰匙型號

種類

型號

水平安裝型

D4JL-K1

垂直安裝型

D4JL-K2

可調整型

(水平方向)

D4JL-K3

滑動鑰匙裝置

外觀

規格

內容

型號

適用的門開關型號

重量：3,400g
機械耐久性：
2萬次以上

滑動鑰匙本體：1個
操作鑰匙（垂直安裝型） D4JL-K2型：1個
D4JL型安裝金具： 1個
內側拉扣： 1個
內側拉扣用安裝螺絲： 2個
門開關安裝用特殊螺絲： 3個
開關保護蓋： 1個
開關保護蓋用螺絲： 4個
防止無效化保護蓋
（已安裝於本體）： 1個

D4JL-SK40

D4JL-[][]F[]-[]6

D4JL-[][]FA-[]8-01-SJ
背面釋放按鈕型

註1. 未隨附門開關本體。請依據需要的接點數、導管口進行選擇。
2. 請實施對象設備的風險評估，建構繼電器單元等安全迴路，並正確使用。
3. 有關D4JL-SK30型之詳情，請另洽本公司。

標準／EC指令

符合EC指令、標準

・機械指令

・EN ISO 14119

・EN60204-1

・GS-ET-19

・CCC

認證標準

認證機構	標準	檔案編號
TÜV SÜD ＊3	EN60947-5-1(直接開路動作認證)	請洽本公司
UL ＊1 ＊3	UL508、CSA C22.2 No.14	E76675
CQC（CCC）	GB/T 14048.5	請洽本公司
KOSHA ＊2 ＊3	EN60947-5-1	請洽本公司

＊1. 已取得UL的CSA C22.2 No.14標準認證。
＊2. 部分型號已獲得認證。

安全標準認證額定

TÜV（EN60947-5-1）

項目使用類別	AC-15	DC-13
額定運轉電流(Ie)	3A	0.27A
額定運轉電壓(Ue)	240V	250V

註.請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。本體內並未內建此保險絲。

UL/CSA（UL508、 CSA C22.2 No.14）

A300（12-41之間）

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	啟動	隔斷	啟動	隔斷
AC120V	10A	60	6	7,200	720
AC240V	10A	30	3	7,200	720

A300（其他）

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	啟動	隔斷	啟動	隔斷
AC240V	3A	30	3	7,200	720

Q300

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	啟動	隔斷	啟動	隔斷
DC125V DC250V	2.5A	0.55 0.27	0.55 0.27	69	69

電磁線圈特性

種類	DC24V型
額定動作電壓(100%ED)	DC24V +10%,-15%
消耗電流	約200mA
絕緣等級	Class B (～130°C)

指示燈

種類	LED類型
額定電壓	DC24V	DC24V
消耗電流	約1mA	約8mA
發光色(LED)	橘	綠

性能

連鎖類型			類型1 （EN ISO 14119）
代碼化等級			Uncoded （EN ISO 14119）
保護構造＊1			IP67 (EN60947-5-1)
耐久性＊2	機械性		100萬次以上
		危機鑰匙(TrapKey)	1萬次以上
		背面釋放按鈕	D4JL-[][]FA-[]7-[]型：3,000次以上 D4JL-[][]FA-[]8-01-SJ型：500次以上
	電氣性		50萬次以上(AC250V 3A、電阻負載時) ＊3
容許操作速度			0.05～0.5m/s
容許操作頻率			最大30次/min
直接開路動作力＊4			最小60N (EN60947-5-1)
直接開路動作為止的動作＊4			最小15mm (EN60947-5-1)
鎖定強度＊5			最小3,000N
接觸電阻			25mΩ以下(每1接點)
最小適用負載＊6			DC5V 1mA 電阻負載(N水準參考值)
額定絕緣電壓(Ui)			300V(EN60947-5-1)
額定頻率			50/60Hz
感電保護等級			ClassⅡ (雙重絕緣)
污染度(使用環境)			污染度3 (EN60947-5-1)
脈衝耐電壓（Uimp）（EN60947-5-1）	同極端子間		2.5kV
	異極端子間		4kV
	其他各端子與非充電金屬部位間		6kV
絕緣阻抗			100MΩ min. (at 500 VDC)
接點間隙			最小2×2mm
振動	誤動作		10～55Hz 單側振幅0.75mm
衝擊	耐久		1,000m/s²以上
衝擊	誤動作		80m/s²以上
附條件短路電流			100A(EN60947-5-1) ＊7
額定開放熱電流(Ith)			10A(12-41之間) 3A(其他)(EN60947-5-1)
周圍環境溫度			-10～+55°C(不結冰)
周圍環境濕度			95%RH以下
重量			約650g (D4JL-4NFA-C7-01型)

註. 上述數值為初始值。
＊1.此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成過早磨損、損壞、故障等。
＊2.耐久性的條件為環境溫度5～35°C、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3.請勿將AC250V 3A通電2個以上的迴路。
＊4.為了安全使用，請務必做好確保工作。
＊5.依據GS-ET-19的評估方法。
＊6.此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
＊7.請使用符合IEC60269的gI型或gG型10A保險絲。

（單位：mm）

外觀尺寸／動作特性

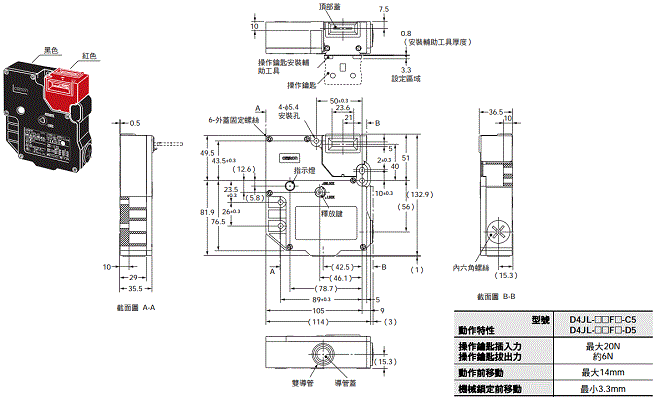

本體

D4JL-[][]F[]-C5型
D4JL-[][]F[]-D5型

1611_dm_1

D4JL-[][]FA-C6型
D4JL-[][]FA-D6型

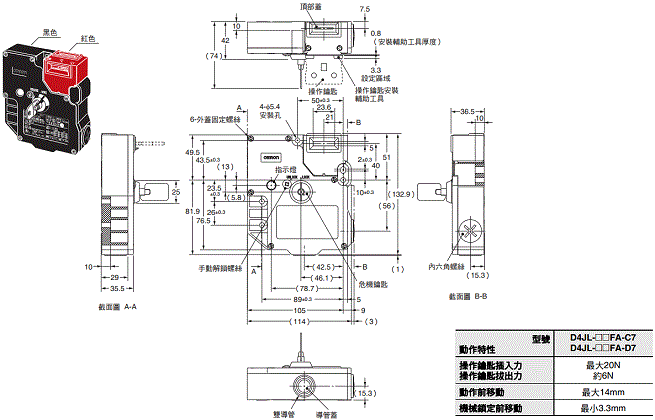

D4JL-[][]FA-C7型
D4JL-[][]FA-D7型

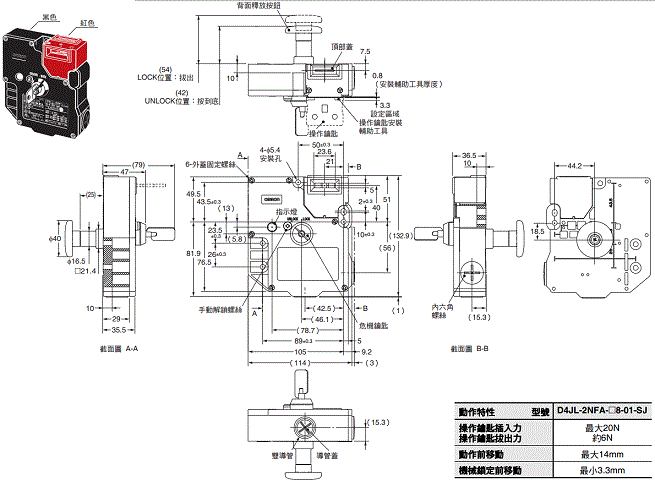

D4JL-2NFA-[]8-01-SJ型

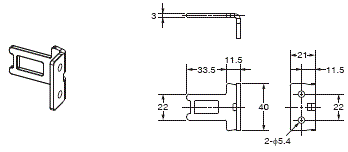

操作鑰匙

D4JL-K1型

1611_dm_5

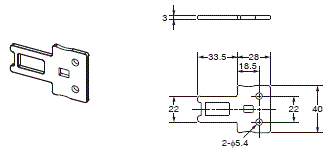

D4JL-K2型

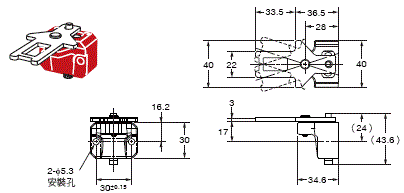

D4JL-K3型

註.本體外觀尺寸圖中，未指定的尺寸公差為±0.8mm。
操作鑰匙外觀尺寸圖中，未指定的尺寸公差為±0.4mm。

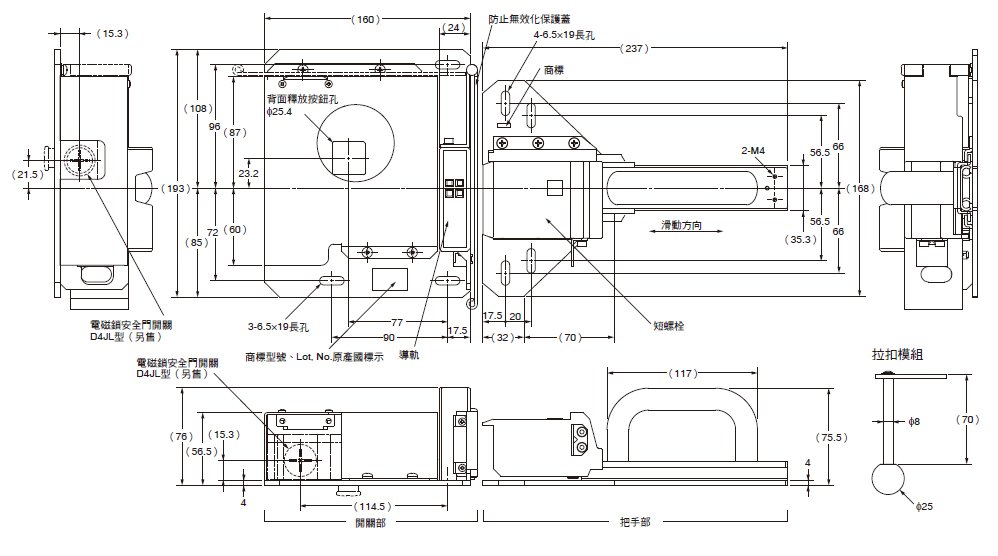

滑動鑰匙裝置

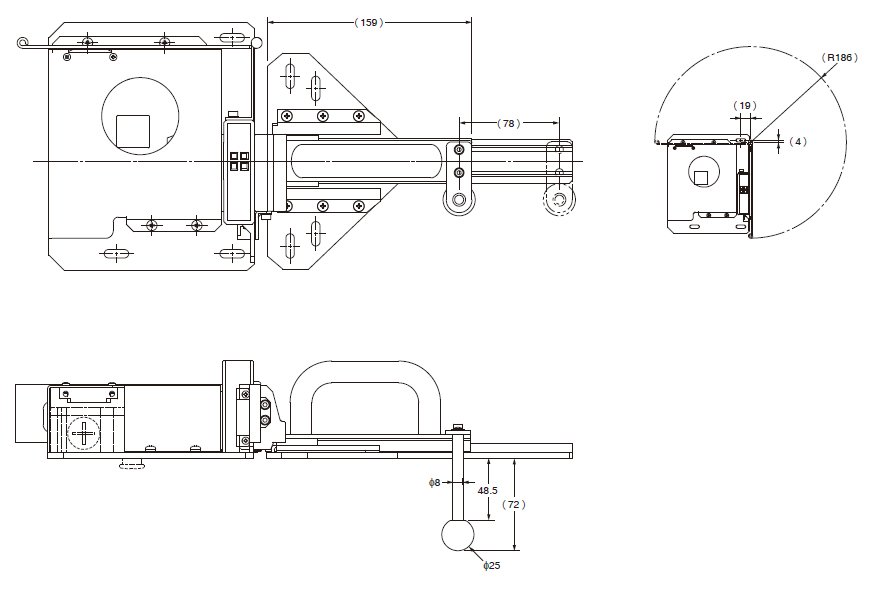

D4JL-SK40型

門開時

dm 開門時

門關時

dm 關門時

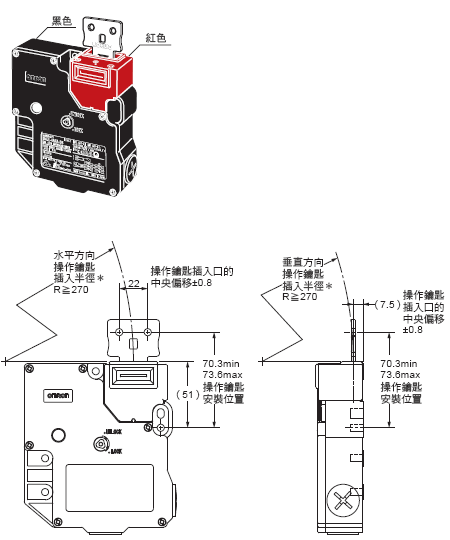

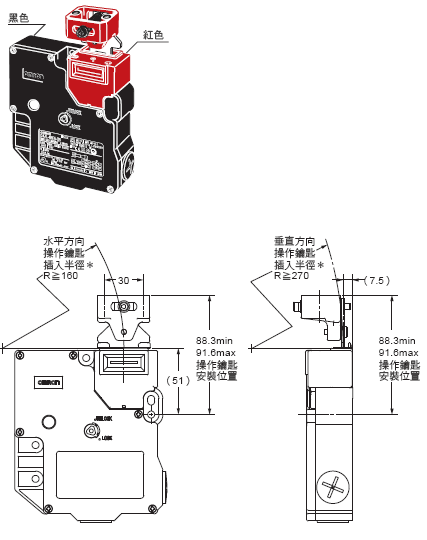

操作鑰匙安裝時

D4JL型＋D4JL-K1型

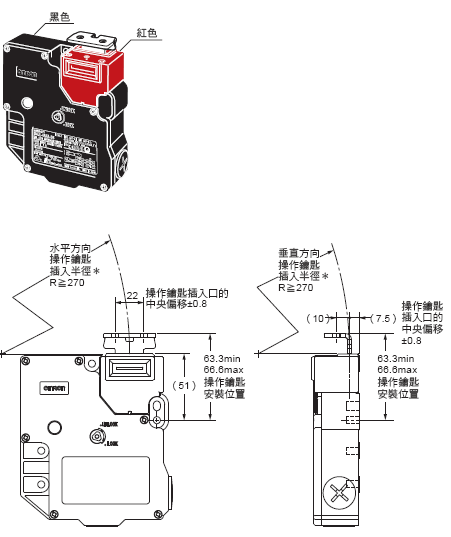

正面操作鑰匙插入口使用時

1611_dm_10

D4JL型＋D4JL-K1型
上面操作鑰匙插入口使用時

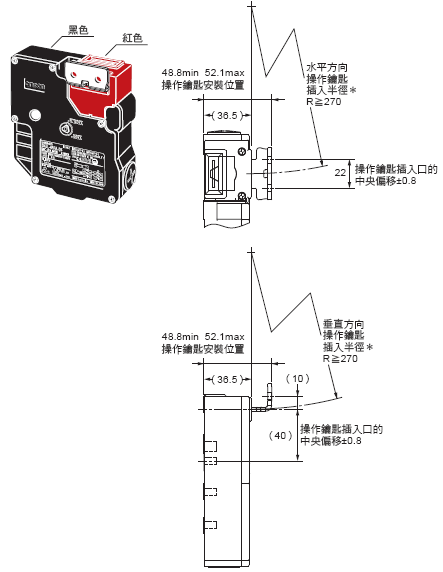

D4JL型＋D4JL-K2型
正面操作鑰匙插入口使用時

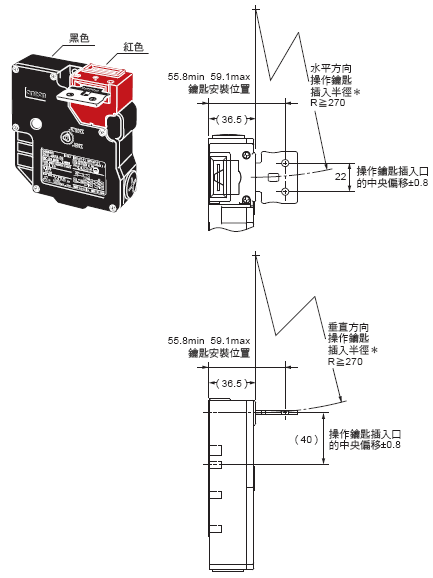

D4JL型＋D4JL-K2型
上面操作鑰匙插入口使用時

＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

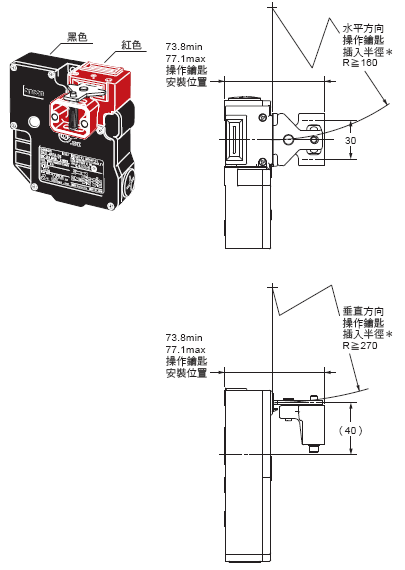

D4JL型＋D4JL-K3型
正面操作鑰匙插入口使用時

D4JL型＋D4JL-K3型
上面操作鑰匙插入口使用時

1611_dm_15

＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
D4JL/D4JL-SK40 規格說明書	- [10880KB]	2020年7月7日 20200707	D4JL/D4JL-SK40 規格說明書
安全元件選型指南	SGFM-051R-TW5-01 [5193KB]	2022年5月31日 20220531	安全元件選型指南

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
D4JL, D4JL-SK40 Data Sheet	- [2916KB]	Mar 02, 2020 20200302	D4JL, D4JL-SK40 Data Sheet
