（請注意，操作鑰匙為另售）
若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
D4NL
產品特色
小型、多接點、選項豐富的 暢銷款電磁鎖安全門開關
可改變操作鑰匙插入口的方向，亦可雙面安裝，可因應各種安裝模式。
提供多接點的內建開關型號。
鎖定強度達1,300N以上。
一般負載、微小負載皆適用。
新增M20的導管尺寸。
保護構造IP67。
另提供金屬頂部的機種選項。
本體型號
釋放鍵的位置：底面
釋放鍵類型：一般形（樹脂）
電磁閥電壓／指示燈類型：電磁閥DC24V/LED（橘色）AC/DC10～115V
| 頂部材質 | 鎖定/釋放方式 | 接點構成 (門開閉偵測開關+ 鎖定監控開關) (慢速動作) 僅NC有直接開路動作認證 |
導管口 | 型號 |
|---|---|---|---|---|
| 塑膠 ＊1 |
機械鎖定/ 電磁釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4NL-1AFA-B |
| G1/2 | D4NL-2AFA-B | |||
| M20 | D4NL-4AFA-B | |||
| 1NC/1NO+2NC | Pg13.5 | D4NL-1BFA-B | ||
| G1/2 | D4NL-2BFA-B | |||
| M20 | D4NL-4BFA-B | |||
| 2NC+1NC/1NO | Pg13.5 | D4NL-1CFA-B | ||
| G1/2 | D4NL-2CFA-B | |||
| M20 | D4NL-4CFA-B | |||
| 2NC+2NC | Pg13.5 | D4NL-1DFA-B | ||
| G1/2 | D4NL-2DFA-B | |||
| M20 | D4NL-4DFA-B | |||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4NL-1EFA-B | ||
| G1/2 | D4NL-2EFA-B ＊2 | |||
| M20 | D4NL-4EFA-B ＊2 | |||
| 2NC/1NO+2NC | Pg13.5 | D4NL-1FFA-B | ||
| G1/2 | D4NL-2FFA-B ＊2 | |||
| M20 | D4NL-4FFA-B ＊2 | |||
| 3NC+1NC/1NO | Pg13.5 | D4NL-1GFA-B | ||
| G1/2 | D4NL-2GFA-B ＊2 | |||
| M20 | D4NL-4GFA-B ＊2 | |||
| 3NC+2NC | Pg13.5 | D4NL-1HFA-B | ||
| G1/2 | D4NL-2HFA-B ＊2 | |||
| M20 | D4NL-4HFA-B ＊2 | |||
| 電磁鎖定/ 機械釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4NL-1AFG-B | |
| G1/2 | D4NL-2AFG-B | |||
| M20 | D4NL-4AFG-B | |||
| 1NC/1NO+2NC | Pg13.5 | D4NL-1BFG-B | ||
| G1/2 | D4NL-2BFG-B | |||
| M20 | D4NL-4BFG-B | |||
| 2NC+1NC/1NO | Pg13.5 | D4NL-1CFG-B | ||
| G1/2 | D4NL-2CFG-B | |||
| M20 | D4NL-4CFG-B | |||
| 2NC+2NC | Pg13.5 | D4NL-1DFG-B | ||
| G1/2 | D4NL-2DFG-B | |||
| M20 | D4NL-4DFG-B | |||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4NL-1EFG-B | ||
| G1/2 | D4NL-2EFG-B ＊2 | |||
| M20 | D4NL-4EFG-B ＊2 | |||
| 2NC/1NO+2NC | Pg13.5 | D4NL-1FFG-B | ||
| G1/2 | D4NL-2FFG-B ＊2 | |||
| M20 | D4NL-4FFG-B ＊2 | |||
| 3NC+1NC/1NO | Pg13.5 | D4NL-1GFG-B | ||
| G1/2 | D4NL-2GFG-B ＊2 | |||
| M20 | D4NL-4GFG-B ＊2 | |||
| 3NC+2NC | Pg13.5 | D4NL-1HFG-B | ||
| G1/2 | D4NL-2HFG-B ＊2 | |||
| M20 | D4NL-4HFG-B ＊2 |
＊1. 亦可製作頂部材質為金屬型的機型。詳細資訊請洽本公司。
＊2. 取得韓國S-mark認證機種
釋放鍵的位置：底面釋放鍵類型：特殊型釋放鍵（樹脂）
電磁閥電壓／指示燈類型：電磁閥DC24V/LED（橘色）AC/DC10～115V
| 頂部材質 | 鎖定/釋放方式 | 接點構成 (門開閉偵測開關+ 鎖定監控開關) (慢速動作) 僅NC有直接開路動作認證 |
導管口 | 型號 |
|---|---|---|---|---|
| 塑膠 ＊1 |
機械鎖定/ 電磁釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4NL-1AFA-B4 |
| G1/2 | D4NL-2AFA-B4 | |||
| M20 | D4NL-4AFA-B4 | |||
| 1NC/1NO+2NC | Pg13.5 | D4NL-1BFA-B4 | ||
| G1/2 | D4NL-2BFA-B4 | |||
| M20 | D4NL-4BFA-B4 | |||
| 2NC+1NC/1NO | Pg13.5 | D4NL-1CFA-B4 | ||
| G1/2 | D4NL-2CFA-B4 | |||
| M20 | D4NL-4CFA-B4 | |||
| 2NC+2NC | Pg13.5 | D4NL-1DFA-B4 | ||
| G1/2 | D4NL-2DFA-B4 | |||
| M20 | D4NL-4DFA-B4 | |||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4NL-1EFA-B4 | ||
| G1/2 | D4NL-2EFA-B4＊2 | |||
| M20 | D4NL-4EFA-B4＊2 | |||
| 2NC/1NO+2NC | Pg13.5 | D4NL-1FFA-B4 | ||
| G1/2 | D4NL-2FFA-B4＊2 | |||
| M20 | D4NL-4FFA-B4＊2 | |||
| 3NC+1NC/1NO | Pg13.5 | D4NL-1GFA-B4 | ||
| G1/2 | D4NL-2GFA-B4＊2 | |||
| M20 | D4NL-4GFA-B4＊2 | |||
| 3NC+2NC | Pg13.5 | D4NL-1HFA-B4 | ||
| G1/2 | D4NL-2HFA-B4＊2 | |||
| M20 | D4NL-4HFA-B4＊2 | |||
| 電磁鎖定/ 機械釋放 |
1NC/1NO+1NC/1NO | Pg13.5 | D4NL-1AFG-B4 | |
| G1/2 | D4NL-2AFG-B4 | |||
| M20 | D4NL-4AFG-B4 | |||
| 1NC/1NO+2NC | Pg13.5 | D4NL-1BFG-B4 | ||
| G1/2 | D4NL-2BFG-B4 | |||
| M20 | D4NL-4BFG-B4 | |||
| 2NC+1NC/1NO | Pg13.5 | D4NL-1CFG-B4 | ||
| G1/2 | D4NL-2CFG-B4 | |||
| M20 | D4NL-4CFG-B4 | |||
| 2NC+2NC | Pg13.5 | D4NL-1DFG-B4 | ||
| G1/2 | D4NL-2DFG-B4 | |||
| M20 | D4NL-4DFG-B4 | |||
| 2NC/1NO+1NC/1NO | Pg13.5 | D4NL-1EFG-B4 | ||
| G1/2 | D4NL-2EFG-B4＊2 | |||
| M20 | D4NL-4EFG-B4＊2 | |||
| 2NC/1NO+2NC | Pg13.5 | D4NL-1FFG-B4 | ||
| G1/2 | D4NL-2FFG-B4＊2 | |||
| M20 | D4NL-4FFG-B4＊2 | |||
| 3NC+1NC/1NO | Pg13.5 | D4NL-1GFG-B4 | ||
| G1/2 | D4NL-2GFG-B4＊2 | |||
| M20 | D4NL-4GFG-B4＊2 | |||
| 3NC+2NC | Pg13.5 | D4NL-1HFG-B4 | ||
| G1/2 | D4NL-2HFG-B4＊2 | |||
| M20 | D4NL-4HFG-B4＊2 |
＊1. 亦可製作頂部材質為金屬型的機型。詳細資訊請洽本公司。
＊2. 取得韓國S-mark認證機種
釋放鍵的位置：底面
＊2. 取得韓國S-mark認證機種
釋放鍵類型：一般型（金屬）
電磁閥電壓／指示燈類型：電磁閥DC24V/LED（橘色）AC/DC10～115V
| 頂部材質 | 鎖定/釋放方式 | 接點構成 (門開閉偵測開關+ 鎖定監控開關) (慢速動作) 僅NC有直接開路動作認證 |
導管口 | 型號 |
|---|---|---|---|---|
| 塑膠 | 機械鎖定/ 電磁釋放 |
2NC/1NO+1NC/1NO | G1/2 | D4NL-2EFA-B-SJ＊2 |
| M20 | D4NL-4EFA-B-SJ＊2 | |||
| 2NC/1NO+2NC | G1/2 | D4NL-2FFA-B-SJ＊2 | ||
| M20 | D4NL-4FFA-B-SJ＊2 | |||
| 3NC+1NC/1NO | G1/2 | D4NL-2GFA-B-SJ＊2 | ||
| M20 | D4NL-4GFA-B-SJ＊2 | |||
| 3NC+2NC | G1/2 | D4NL-2HFA-B-SJ＊2 | ||
| M20 | D4NL-4HFA-B-SJ＊2 | |||
| 電磁鎖定/ 機械釋放 |
2NC/1NO+1NC/1NO | G1/2 | D4NL-2EFG-B-SJ＊2 | |
| M20 | D4NL-4EFG-B-SJ＊2 | |||
| 2NC/1NO+2NC | G1/2 | D4NL-2FFG-B-SJ＊2 | ||
| M20 | D4NL-4FFG-B-SJ＊2 | |||
| 3NC+1NC/1NO | G1/2 | D4NL-2GFG-B-SJ＊2 | ||
| M20 | D4NL-4GFG-B-SJ＊2 | |||
| 3NC+2NC | G1/2 | D4NL-2HFG-B-SJ＊2 | ||
| M20 | D4NL-4HFG-B-SJ＊2 |
操作鑰匙型號
| 種類 | 型號 | |
|---|---|---|
| 水平安裝型 |
 |
D4DS-K1 |
| 垂直安裝型 |
 |
D4DS-K2 |
| 可調整型(水平方向) |
 |
D4DS-K3 |
| 可調整型(水平/垂直方向) |
 |
D4DS-K5 |
標準／EC指令
符合EC指令、標準
・機械指令
・低電壓指令
・EN ISO 14119
・EN60204-1
・GS-ET-19
認證標準
標準型
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV SÜD | EN60947-5-1(直接開路動作認證) | 請洽本公司 |
| UL ＊1 | UL508、CSA C22.2 No.14 | E76675 |
| CQC(CCC) | GB/T 14048.5 | 2003010305064267 |
| KOSHA ＊2 | EN60947-5-1 | 請洽本公司 |
＊1. 已取得UL的CSA C22.2 No.14標準認證。
＊2. 部分型號已獲得認證。
金屬釋放鍵型
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV SÜD | EN60947-5-1(直接開路動作認證) | 請洽本公司 |
| KOSHA | EN60947-5-1 | 請洽本公司 |
安全標準認證額定
TÜV（EN60947-5-1）、 CCC （GB/T 14048.5）
| 使用類別 | AC-15 | DC-13 |
|---|---|---|
| 額定運轉電流(Ie) | 3A | 0.27A |
| 額定運轉電壓(Ue) | 240V | 250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。本體內並未內建此保險絲。
UL/CSA （UL508、 CSA C22.2 No.14）
A300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 啟動 | 隔斷 | 啟動 | 隔斷 | ||
| AC120V | 10A | 60 | 6 | 7200 | 720 |
| AC240V | 30 | 3 | |||
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 啟動 | 隔斷 | 啟動 | 隔斷 | ||
| DC125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC250V | 0.27 | 0.27 | |||
電磁線圈特性
| 種類 | DC24V型 | AC110V型 |
|---|---|---|
| 額定動作電壓(100%ED) | DC24V+10%,-15% | AC110V±10% |
| 消耗電流 | 約200mA | 約50mA |
| 絕緣等級 | Class B (～130°C) | |
指示燈
| 種類 | LED類型 |
|---|---|
| 額定電壓 | AC/DC10～115V |
| 消耗電流 | 約1mA |
| 發光色(LED) | 橘 |
性能
| 保護構造＊1 | IP67(EN60947-5-1) | |
|---|---|---|
| 耐久性 ＊2 | 機械性 | 100萬次以上 |
| 電氣性 | 50萬次以上(AC250V 3A、 電阻負載時) ＊3 | |
| 容許操作速度 | 0.05～0.5m/s | |
| 容許操作頻率 | 最大30次/min | |
| 直接開路動作力 ＊4 | 最小60N (EN60947-5-1) | |
| 直接開路動作為止的動作 ＊4 | 最小10mm (EN60947-5-1) | |
| 鎖定強度 ＊5 | 最小1,300N | |
| 接觸電阻 | 25mΩ以下(每1接點) | |
| 最小適用負載 ＊6 | DC5V 1mA 電阻負載(N水準 參考值) | |
| 額定絕緣電壓(Ui) | 300V(EN60947-5-1) | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | ClassⅡ (雙重絕緣) | |
| 污染度(使用環境) | 污染度3 (EN60947-5-1) | |
| 脈衝耐電壓 (EN60947-5-1) |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與非充電 金屬部位間 |
6kV | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接點間隙 | 最小2×2mm | |
| 振動 | 誤動作 | 10～55Hz 單側振幅0.75mm |
| 衝撃 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 100m/s2以上 | |
| 附條件短路電流 | 100A (EN60947-5-1) | |
| 額定開放熱電流(Ith) | 10A (EN60947-5-1) | |
| 周圍環境溫度 | -10～+55°C(不可結冰) | |
| 周圍環境濕度 | 95%RH以下 | |
| 重量 | 約370g (D4NL-1AFA-B型) | |
註1. 上述數值為初始值。
2. 開關接點為一般負載與微小負載共用，但一旦開關過負載的接點，不能再連接容量更小的負載使用。
接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35°C、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 請勿將AC250V 3A通電2個以上的迴路。
＊4. 為了安全使用，請務必做好確保工作。
＊5. 依據GS-ET-19的評估方法。
＊6. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
（單位：mm）
外觀尺寸／動作特性
本體

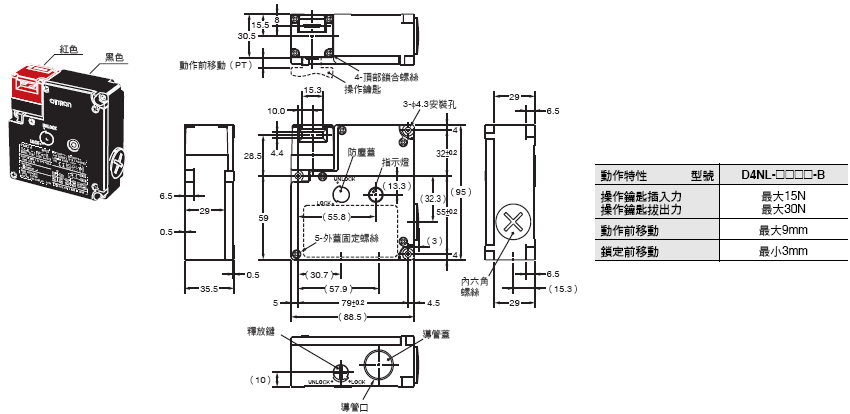

D4NL-[][][][]-B型

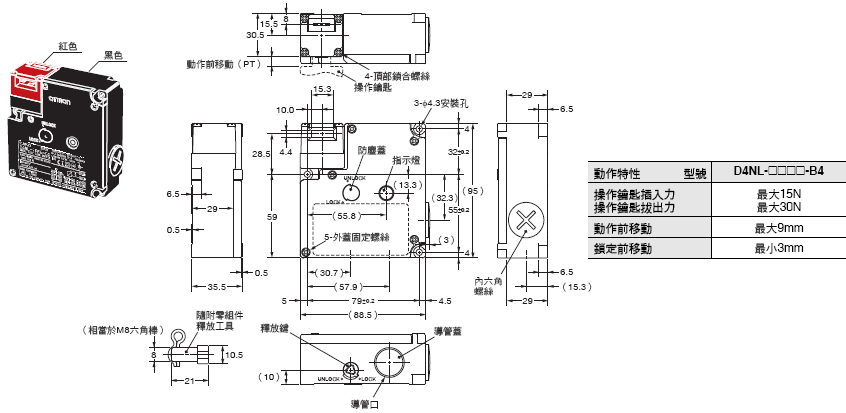

D4NL-[][][][]-B4型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。 2. 2極以上 （2NC、2NC/1NO、3NC）接點ON/OFF動作的同步性有所差異，使用前請先確認。

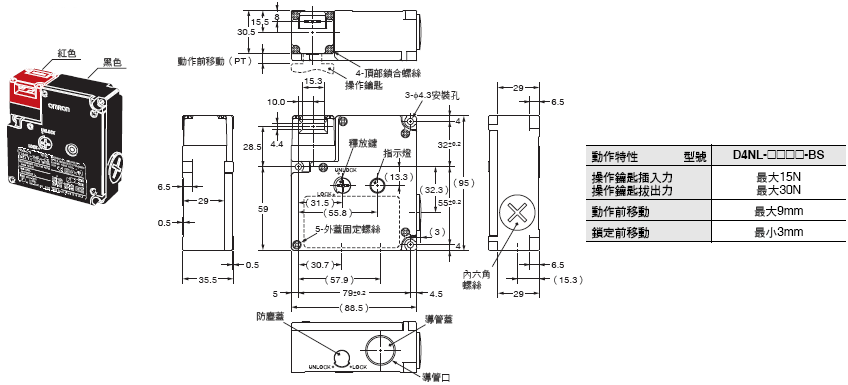

D4NL-[][][][]-BS型

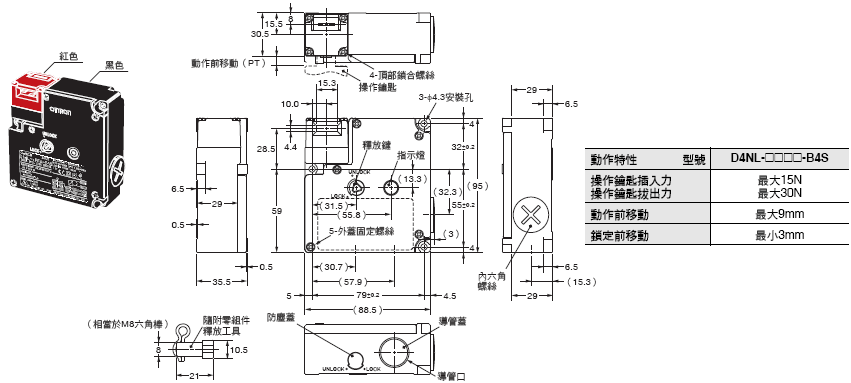

D4NL-[][][][]-B4S型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 2極以上（2NC、2NC/1NO、3NC）接點ON/OFF動作的同步性有所差異，使用前請先確認。

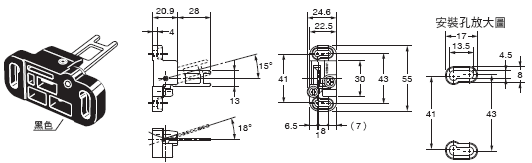

操作鑰匙
D4DS-K1型
D4DS-K2型

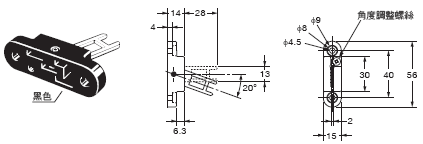

D4DS-K3型
D4DS-K5型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
操作鑰匙安裝時

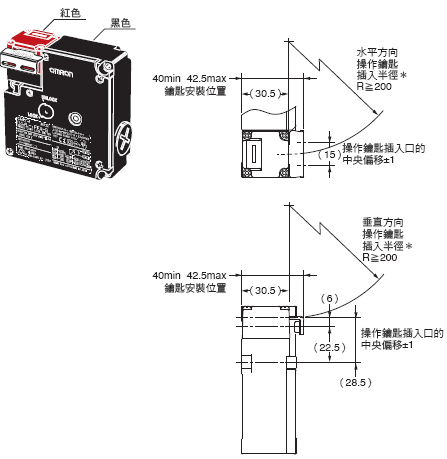

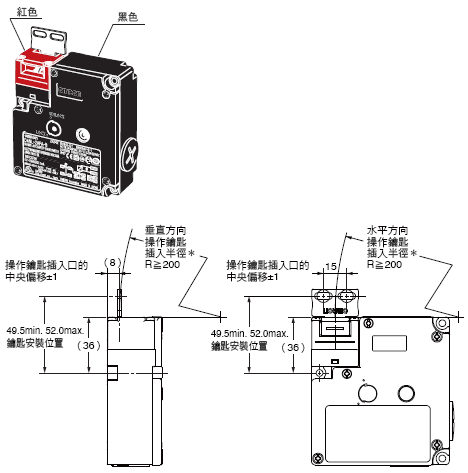

D4NL型＋D4DS-K1型
正面操作鑰匙插入口使用時

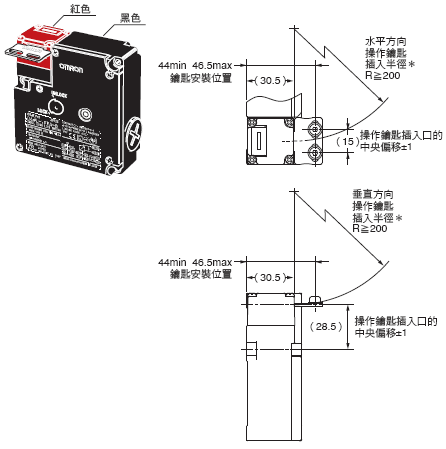

D4NL型＋D4DS-K1型
上面操作鑰匙插入口使用時

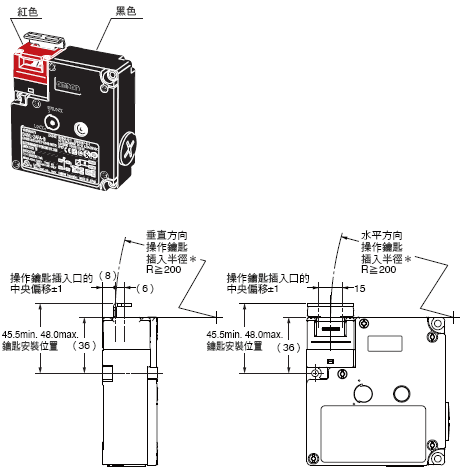

D4NL型＋D4DS-K2型
正面操作鑰匙插入口使用時
D4NL型＋D4DS-K2型
上面操作鑰匙插入口使用時

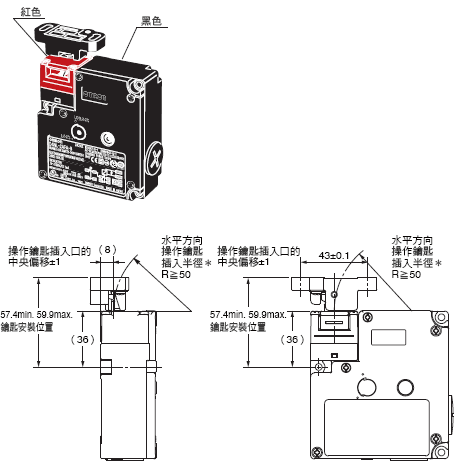

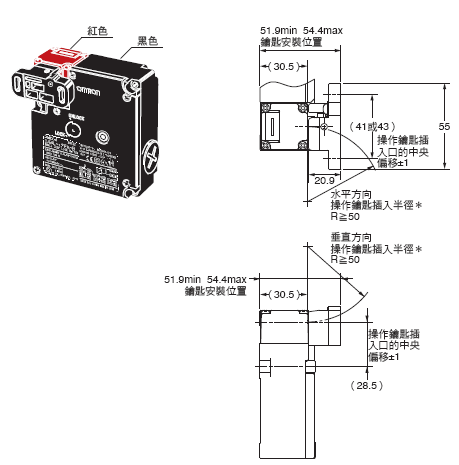

D4NL型＋D4DS-K3型
正面操作鑰匙插入口使用時
D4NL型＋D4DS-K3型
上面操作鑰匙插入口使用時

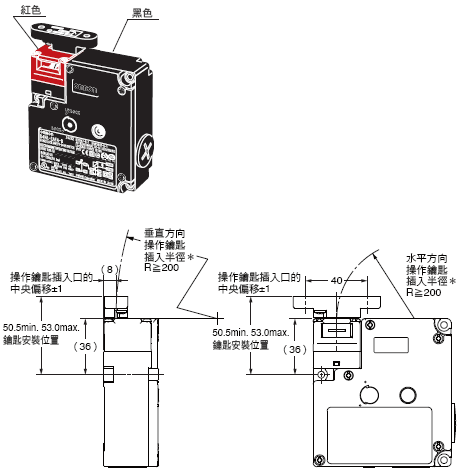

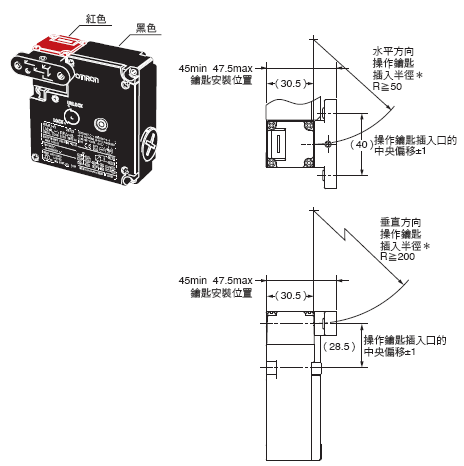

D4NL型＋D4DS-K5型
正面操作鑰匙插入口使用時
D4NL型＋D4DS-K5型
上面操作鑰匙插入口使用時
＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。
