EN規格的直接開路動作認證以標誌
標示在開關上。
D4BS
產品特色
打開工作機器的防護門時，請以專用的 操作鑰匙直接開路，並將控制迴路遮斷
已獲得支援符合CE標誌的EN （TÜV）規格。
已獲得UL、CSA的認證。
直接開路動作機構（僅NC接點側）， 可在防護蓋打開時直接開離開關接點。
使用專用操作鑰匙，防止誤操作與偽操作的發生。
－40～＋80℃ 的寬廣溫度規格。
開關箱部的保護構造獲得 IP67認證（EN60947-5-1）。
本體型號
（請注意，操作鑰匙為另售）
若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
直接開路動作認證型號
| 種類 | 安裝方向 | 導管口 | 1NC/1NO接點 (慢速動作) |
2NC接點 (慢速動作) |
|
|---|---|---|---|---|---|
| 單導管型 | 正面 |
 |
Pg13.5 | D4BS-15FS | D4BS-1AFS |
| G1/2 | D4BS-25FS | D4BS-2AFS | |||
| M20 | D4BS-45FS | D4BS-4AFS | |||
操作鑰匙型號
| 種類 | 型號 | |
|---|---|---|
| 水平安裝型 |
 |
D4BS-K1 |
| 垂直安裝型 |
 |
D4BS-K2 |
| 可調整型(水平方向) |
 |
D4BS-K3 |
標準／EC指令
符合EC指令、標準
・機械指令
・EN50041
・EN ISO 14119
・EN 60204-1
認證標準
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV Rheinland | EN60947-5-1 (直接開路動作認證)、GS-ET-15 |
請洽本公司 |
| UL | UL508 | E76675 |
| CSA | CSA C22.2 No.14 | LR45746 |
| CQC (CCC) | GB/T 14048.5 | 2003010305073833 |
安全標準認證額定
TÜV （EN60947-5-1）、CCC （GB/T 14048.5）
| 使用類別 | AC-15 |
|---|---|
| 額定運轉電流(Ie) | 2A |
| 額定運轉電壓(Ue) | 400V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲作為短路保護裝置。
UL508、CSA C22.2 No.14 （A600）
| 額定電壓 | 通電 電流 |
電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 投入 | 隔斷 | 投入 | 隔斷 | ||
| AC120V AC240V AC480V AC600V |
10A | 60 30 15 12 |
6 3 1.5 1.2 |
7,200 | 720 |
性能
| 保護構造＊1 | IP67 (EN60947-5-1) | |
|---|---|---|
| 耐久性 ＊2 | 機械性 | 100萬次以上 |
| 電氣性 | 50萬次以上(AC250V 10A電阻負載) | |
| 容許操作速度 | 0.1～0.5m/s | |
| 容許操作頻率 | 最大30次/min | |
| 直接開路動作力 ＊3 | 最小19.61N (EN60947-5-1) | |
| 至直接開路動作為止的動作＊3 | 最小20mm (EN60947-5-1) | |
| 接觸電阻 | 25mΩ以下 | |
| 額定絕緣電壓(Ui) | 600V (EN60947-5-1) | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | ClassⅠ (含接地端子) | |
| 污染度(使用環境) | 3 (EN60947-5-1) | |
| 脈衝耐電壓 (EN60947-5-1) |
同極端子間 | 4kV |
| 異極端子間 | ||
| 各端子與接地線間 | ||
| 絕緣阻抗 | 同極與異極端子間、各端子與接地線間各端子與非充電金屬部位間 100 MΩ min. (at 500 VDC) |
|
| 接點間隙 | 最小2×2mm | |
| 震動 | 誤動作 | 10～55Hz單側振幅0.65mm |
| 衝擊 | 耐久 | 1,000m/s2以上(IEC68-2-27) |
| 誤動作 | 300m/s2以上(IEC68-2-27) | |
| 附條件短路電流 | 100A (EN60947-5-1) | |
| 額定密閉熱電流〈Ithe〉 | 20A (EN60947-5-1) | |
| 周圍環境溫度 | -40～+80℃(不可結冰) | |
| 使用環境濕度 | 95%RH以下 | |
| 重量 | 約285g (使用D4BS-15FS型時) | |
註. 上述數值為初始值。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。
以免造成過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 為了安全使用，請務必做好確保工作。
（單位：mm）

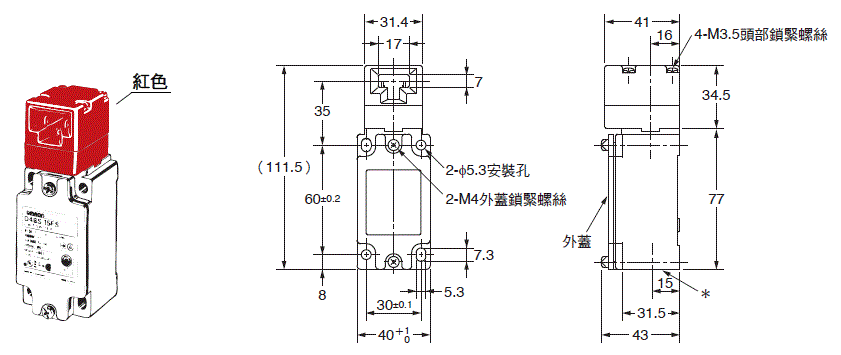

單導管型
D4BS-1[]FS型
D4BS-2[]FS型
D4BS-4[]FS型
|
型號 動作特性 |
D4BS-1[]FS D4BS-2[]FS D4BS-4[]FS |
|---|---|
| 操作鑰匙插入力 操作鑰匙拔出力 |
最大19.61N 最大19.61N |
| 動作前移動(PT) | 10±5mm |
| 整體移動(TT) | 最小 23mm |
| 直接開路動作力 至直接開路動作為止的動作 |
最小 19.61N 最小 20mm |
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 2NC的接點閉路、開路動作的同步性有所差異，使用時請先確認。
＊導管尺寸
D4BS-1[]FS型：Pg13.5
D4BS-2[]FS型：G1/2
D4BS-4[]FS型：M20
操作鑰匙

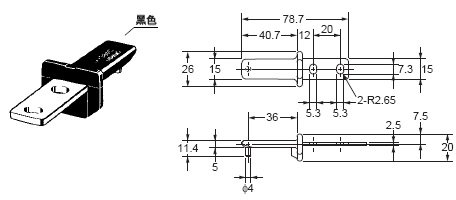

D4BS-K1型

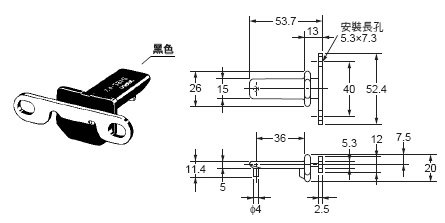

D4BS-K2型

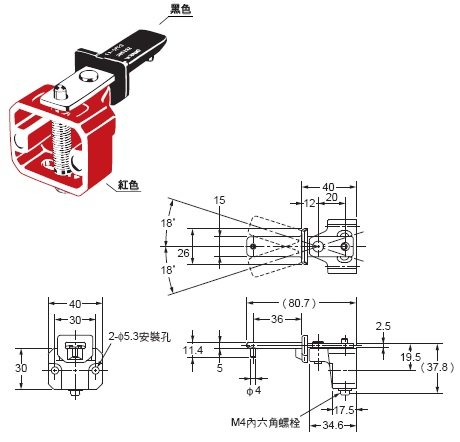

D4BS-K3型
操作鑰匙安裝時

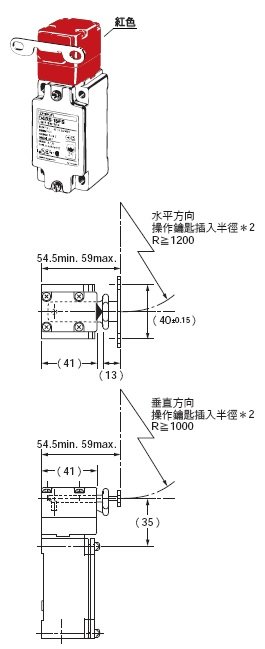

D4BS型＋D4BS-K1型
D4BS型＋D4BS-K2型

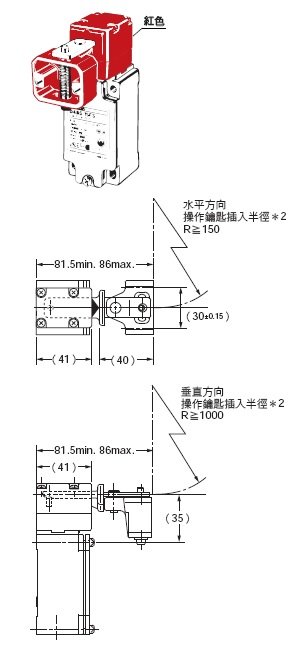

D4BS型＋D4BS-K3型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊1. 此處的插入半徑值為操作鑰匙旋轉中心點位於圖中面(A)時的數值。
＊2. 此處的插入半徑值為操作鑰匙旋轉中心點位於安裝面上的數值。
