| 致動器種類 | 導管口尺寸 | 内建開關機構 | |||
|---|---|---|---|---|---|
| 1NC/1NO接點 (慢速動作) |
2NC接點 (慢速動作) |
2NC/1NO接點 (慢速動作) |
|||
| 型號 | 型號 | 型號 | |||
| 旋軸型 | 單導管型 | Pg13.5 | D4NH-1AAS | D4NH-1BAS | D4NH-1CAS |
| G1/2 | D4NH-2AAS | D4NH-2BAS | D4NH-2CAS | ||
| M20 | D4NH-4AAS | D4NH-4BAS | D4NH-4CAS | ||
| 雙導管型 | G1/2 | D4NH-6AAS | D4NH-6BAS | D4NH-6CAS | |
| M20 | D4NH-8AAS | D4NH-8BAS | D4NH-8CAS | ||
| 臂桿型 | 單導管型 | Pg13.5 | D4NH-1ABC | D4NH-1BBC | D4NH-1CBC |
| G1/2 | D4NH-2ABC | D4NH-2BBC | D4NH-2CBC | ||
| M20 | D4NH-4ABC | D4NH-4BBC | D4NH-4CBC | ||
| 雙導管型 | G1/2 | D4NH-6ABC | D4NH-6BBC | D4NH-6CBC | |
| M20 | D4NH-8ABC | D4NH-8BBC | D4NH-8CBC | ||
D4NH
產品特色
合乎機械等省空間化要求， 樹脂製小型安全鉸鏈門開關
接點構成除了傳統的1NC/1NO、2NC以外， 並有2NC/1NO、3NC 3接點類型可供選擇， 另新增MBB規格。
一般負載、微小負載皆適用。
若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
直接開路動作認證型號
| 致動器種類 | 導管口尺寸 | 内建開關機構 | |||
|---|---|---|---|---|---|
| 3NC接點 (慢速動作) |
1NC/1NO接點MBB (慢速動作) |
2NC/1NO接點MBB (慢速動作) |
|||
| 型號 | 型號 | 型號 | |||
| 旋軸型 | 單導管型 | Pg13.5 | D4NH-1DAS | D4NH-1EAS | D4NH-1FAS |
| G1/2 | D4NH-2DAS | D4NH-2EAS | D4NH-2FAS | ||
| M20 | D4NH-4DAS | D4NH-4EAS | D4NH-4FAS | ||
| 雙導管型 | G1/2 | D4NH-6DAS | D4NH-6EAS | D4NH-6FAS | |
| M20 | D4NH-8DAS | D4NH-8EAS | D4NH-8FAS | ||
| 臂桿型 | 單導管型 | Pg13.5 | D4NH-1DBC | D4NH-1EBC | D4NH-1FBC |
| G1/2 | D4NH-2DBC | D4NH-2EBC | D4NH-2FBC | ||
| M20 | D4NH-4DBC | D4NH-4EBC | D4NH-4FBC | ||
| 雙導管型 | G1/2 | D4NH-6DBC | D4NH-6EBC | D4NH-6FBC | |
| M20 | D4NH-8DBC | D4NH-8EBC | D4NH-8FBC | ||
註. 所有的開關皆為慢速動作，直接開路動作認證僅限於NC側。
標準／EC指令
符合EC指令、標準
・機械指令
・低電壓指令
・EN50047
・EN60204-1
・EN ISO 14119
・GS-ET-15
認證標準
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV SÜD | EN60947-5-1 (直接開路動作認証) | 請洽本公司 |
| UL＊ | UL508、CSAC22.2 No.14 | E76675 |
| CQC(CCC) | GB/T 14048.5 | 請洽本公司 |
安全標準認證額定
TÜV （EN60947-5-1）
| 使用類別 | AC-15 | DC-13 |
|---|---|---|
| 額定運轉電流(Ie) | 3A | 0.27A |
| 額定運轉電壓(Ue) | 240V | 250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。
本體內並未內建此保險絲。
UL/CSA （UL508、CSA C22.2 No.14）
A300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 接通 | 隔斷 | 接通 | 隔斷 | ||
| AC120V | 10A | 60 | 6 | 7,200 | 720 |
| AC240V | 30 | 3 | |||
Q300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 接通 | 隔斷 | 接通 | 隔斷 | ||
| DC125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC250V | 0.27 | 0.27 | |||
性能
| 連鎖類型 | 類型1 （EN ISO 14119） | |
|---|---|---|
| 代碼化等級 | Uncoded （EN ISO 14119） | |
| 保護構造 ＊1 | IP67(EN60947-5-1) | |
| 耐久性 ＊2 | 機械性 | 100萬次以上 |
| 電氣性 | 50萬次以上(AC250V 3A、 電阻負載) ＊3 30萬次以上(AC250V 10A、 電阻負載) |
|
| 容許操作速度 | 2～360°/s | |
| 容許操作頻率 | 最大30次/min | |
| 直接開路動作力＊4 | 最小1N·m | |
| 至直接開路動作為止的動作＊4 | 最小18° | |
| 接觸電阻 | 25mΩ以下 | |
| 最小適用負載 ＊5 | DC5V 1mA 電阻負載(N水準 参考値) | |
| 額定絕緣電壓(Ui) | 300V | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | ClassⅡ(雙重絕緣) | |
| 污染度(使用環境) | 污染度3(EN60947-5-1) | |
|
脈衝耐電壓 （EN60947-5-1） |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與 非充電金属 部位間 |
6kV | |
| 絶縁阻抗 | 100MΩ以上 | |
| 接點間隙 | 最小2×2mm | |
| 振動 | 誤動作 | 10～55Hz 單側振福0.75mm |
| 衝撃 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 附條件短路電流 | 100A(EN60947-5-1) | |
| 額定開放熱電流(Ith) | 10A(EN60947-5-1) | |
|
周圍環境溫度 |
-30～+70℃(不可結冰) | |
| 周圍環境濕度 | 95%RH以下 | |
| 重量 | 約87g(D4NH-1AAS型)、約97g(D4NH-1ABC型) | |
2. 接點一旦開關負載之後，就無法再用於連接容量較小的負載。
接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確
認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割
粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成
過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他
詳細條件請另行洽詢。
＊3. 請勿將AC250V 3A通電2個以上的迴路。
＊4. 為了安全使用，請務必做好確保工作。
＊5. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際
負載。
（單位：mm）

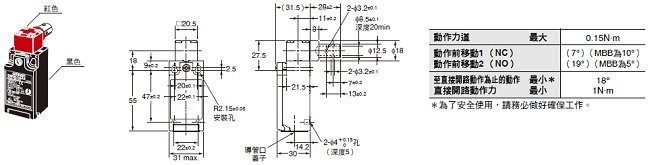

單導管旋軸型
D4NH-1[]AS型 D4NH-2[]AS型
D4NH-4[]AS型

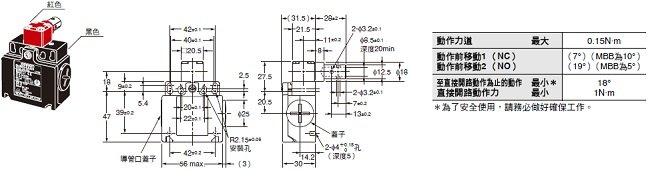

雙導管旋軸型
D4NH-6[]AS型 D4NH-8[]AS型

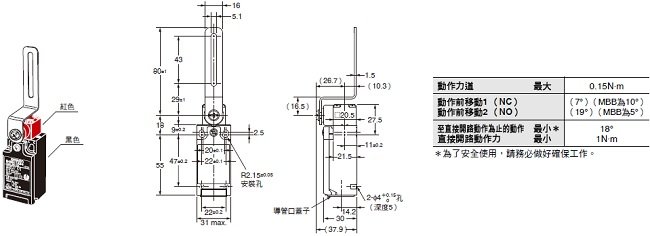

單導管臂桿型
D4NH-1[]BC型 D4NH-2[]BC型
D4NH-4[]BC型

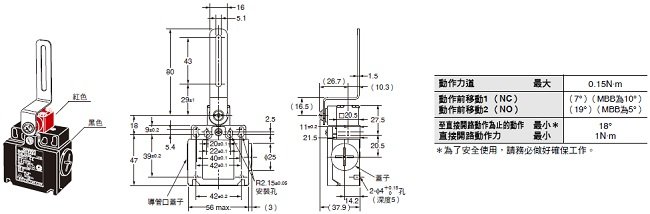

雙導管臂桿型
D4NH-6[]BC型 D4NH-8[]BC型
2. 2極以上（2NC、2NC/1NO、3NC）的接點開路、閉路動作的同步性有所差異，使用時請確認。
