寬度僅17mm的薄型產品（3接點）。
採用可逆結構設計，正反兩面皆可使用。
內建開關備有2接點、3接點類型。
操作鑰匙於安裝孔部使用橡膠，採用吸收振動、衝擊的構造。
保護構造符合IP67。
本體型號
（請注意，操作鑰匙為另售）
若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
直接開路動作認證型號
| 外觀 |
操作鑰匙
插入方向 |
纜線長度 |
1NC/1NO接點
(慢速動作) |
2NC接點
(慢速動作) |
| 型號 |
型號 |
|
|
水平 |
1m |
D4GS-N1R |
D4GS-N2R |
| 3m |
D4GS-N1R-3 |
D4GS-N2R-3 |
| 5m |
D4GS-N1R-5 |
D4GS-N2R-5 |
|
|
垂直 |
1m |
D4GS-N1T |
D4GS-N2T |
| 3m |
D4GS-N1T-3 |
D4GS-N2T-3 |
| 5m |
D4GS-N1T-5 |
D4GS-N2T-5 |
| 外觀 |
操作鑰匙
插入方向 |
纜線長度 |
2NC/1NO接點
(慢速動作) |
3NC接點
(慢速動作) |
| 型號 |
型號 |
|
|
水平 |
1m |
D4GS-N3R |
D4GS-N4R |
| 3m |
D4GS-N3R-3 |
D4GS-N4R-3 |
| 5m |
D4GS-N3R-5 |
D4GS-N4R-5 |
|
|
垂直 |
1m |
D4GS-N3T |
D4GS-N4T |
| 3m |
D4GS-N3T-3 |
D4GS-N4T-3 |
| 5m |
D4GS-N3T-5 |
D4GS-N4T-5 |
操作鑰匙型號
| 種類 |
型號 |
|
水平安裝型
|
D4GS-NK1 |
|
垂直安裝型
|
D4GS-NK2 |
|
可調整型
(垂直上方向)
|
D4GS-NK4 |
|
可調整型
(垂直下方向)
|
D4GS-NK4-2 |
標準／EC指令
符合EC指令、標準
・機械指令
・低電壓指令
・EN ISO 14119
・EN60204-1
・GS-ET-15
認證標準
| 認證機構 |
標準 |
檔案編號 |
| TÜV SÜD |
EN60947-5-1 (直接開路動作認證) |
請洽本公司。 |
| UL ＊ |
UL508、CSA C22.2 No.14 |
E76675 |
| CQC(CCC) |
GB/T 14048.5 |
2003010305064262 |
＊已取得UL的CSA C22.2 No.14標準認證。
安全標準認證額定
TÜV（EN60947-5-1）、CCC（GB/T 14048.5）
| 使用類別 |
AC-15 |
DC-13 |
| 額定運轉電流(Ie) |
0.75A |
0.27A |
| 額定運轉電壓(Ue) |
240V |
250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。
UL（UL508/CSA C22.2 No.14）
C300
| 額定電壓 |
通電
電流 |
電流(A) |
伏特安培(VA) |
| 接通 |
隔斷 |
接通 |
隔斷 |
AC120V
AC240V |
2.5A |
15
7.5 |
1.5
0.75 |
1,800 |
180 |
Q300
| 額定電壓 |
通電
電流 |
電流(A) |
伏特安培(VA) |
| 接通 |
隔斷 |
接通 |
隔斷 |
DC125V
DC250V |
2.5A |
0.55
0.27 |
0.55
0.27 |
69 |
69 |

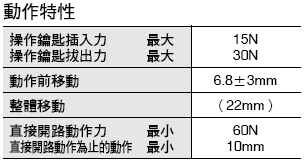

性能
| 保護構造＊1 |
IP67 (EN60947-5-1) |
| 耐久性＊2 |
機械性 |
100萬次以上 |
| 電氣性 |
10萬次以上(AC125V 1A電阻負載)＊3 |
| 容許操作速度 |
0.1～0.5m/s |
| 容許操作頻率 |
最大30次/min |
| 直接開路動作力＊4 |
最小60N |
| 直接開路動作為止的動作＊4 |
最小10mm |
| 接觸電阻 |
300mΩ以下(附1m纜線)
500mΩ以下（附3m纜線）
700mΩ以下（附5m纜線）
|
| 最小適用負載＊5 |
DC24V 4mA電阻負載(N水準 參考值) |
| 額定絕緣電壓(Ui) |
250V |
| 額定頻率 |
50/60Hz |
| 感電保護等級 |
ClassⅡ (雙重絕緣)(IEC60536) |
| 污染度(使用環境) |
污染度3 (EN60947-5-1) |
脈衝耐電壓
(EN60947-5-1) |
同極端子間 |
2.5kV |
| 異極端子間 |
4kV |
各端子與
非充電金
屬部位間 |
6kV |
| 絕緣阻抗 |
同極與異極端子間、 各端子與非充電金屬部位間 100MΩ min. (at 500 VDC) |
| 接點間隙 |
最小2×2mm |
| 振動 |
誤動作 |
10～55Hz 單側振幅0.35mm |
| 衝撃 |
耐久 |
1,000m/s2 以上 |
| 誤動作 |
300m/s2 以上 |
| 附條件短路電流 |
100A (EN60947-5-1) |
| 額定開放熱電流〈Ith〉 |
2.5A (EN60947-5-1) |
| 周圍環境溫度 |
-30～+70℃(不結冰) |
| 周圍環境濕度 |
95%RH以下 |
| 纜線 |
UL2464 No.22AWG 套管外徑φ7.2mm |
| 重量 |
約120g(附D4GS-N1R型纜線1m時) |
註1. 上述數值為初始值。
2. 開關接點為一般負載與微小負載共用，但一旦開關過負載的接點，不能再連接容量更小的負載使用。
接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 請勿將AC125V 1A通電2個以上的迴路。
＊4. 為了安全使用，請務必做好確保工作。
＊5. 此為微小負載的參考值。
此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
本體

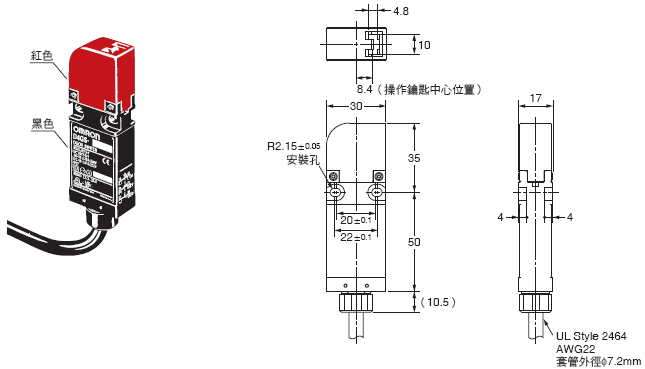

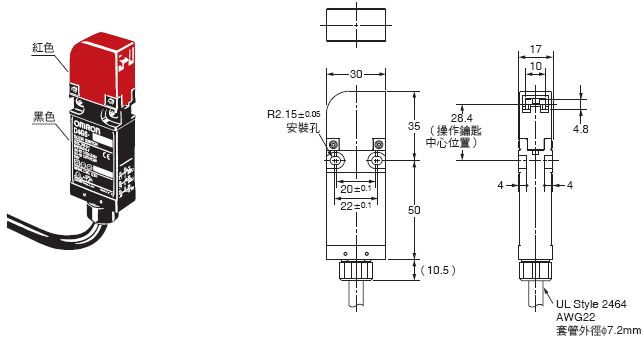

D4GS-N[]T-[]型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。（）尺寸為參考值。
2. 2極以上（2NC、2NC/1NO、3NC）的接點ON/OFF動作的同步性有所差異，使用時請確認。
操作鑰匙

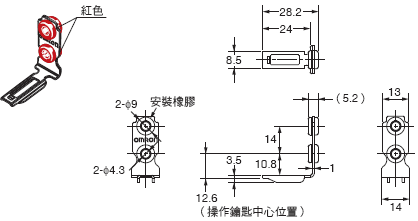

D4GS-NK2型

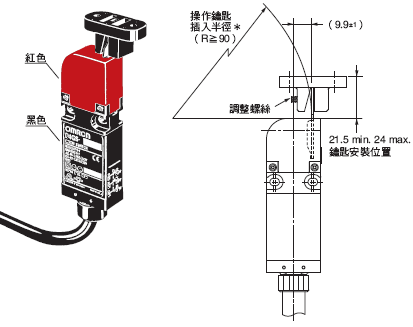

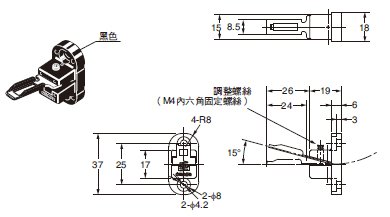

D4GS-NK4型

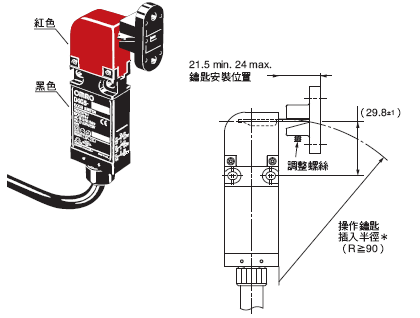

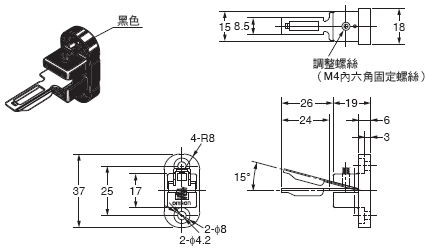

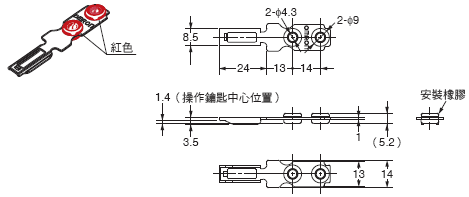

D4GS-NK4-2型
操作鑰匙安裝時
D4GS-N[]T-[]型＋D4GS-NK1型

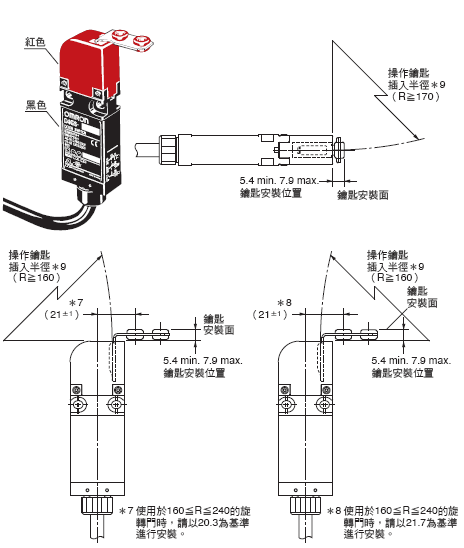

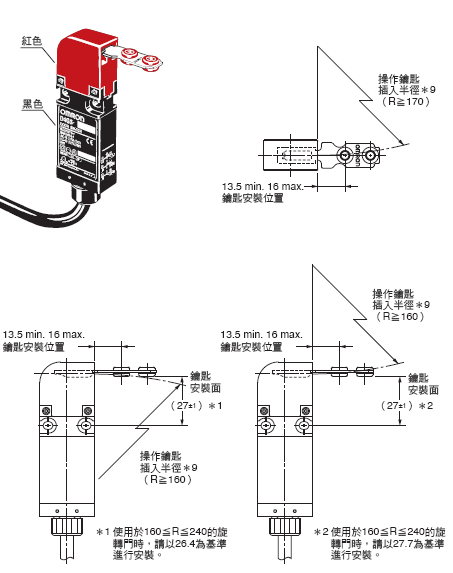

D4GS-N[]R-[]型＋D4GS-NK2型

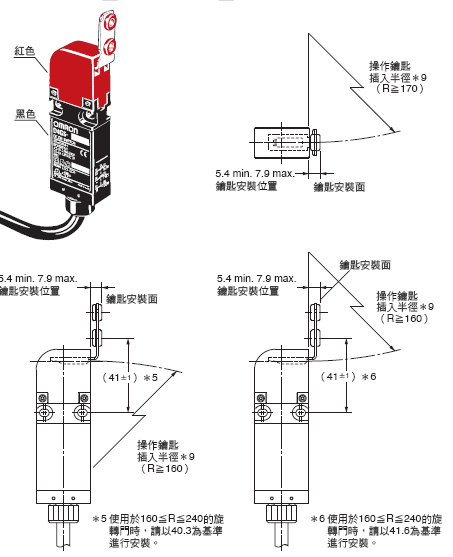

D4GS-N[]T-[]型＋D4GS-NK2型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。（）尺寸為參考值。
＊9. 此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

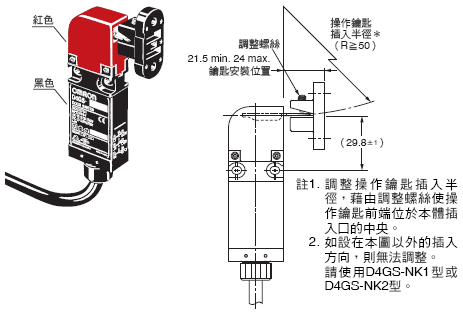

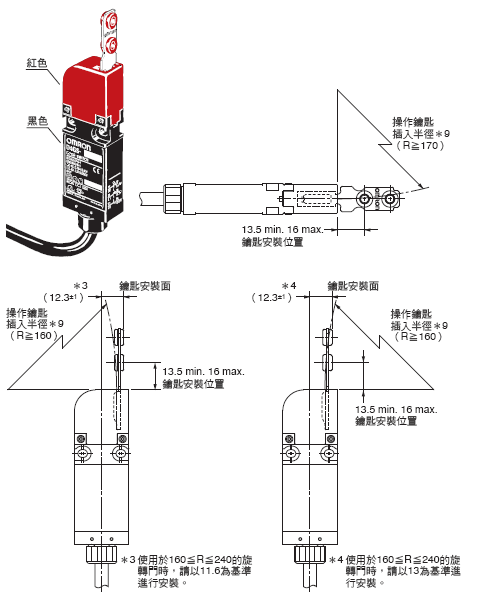

D4GS-N[]R-[]型＋D4GS-NK4型

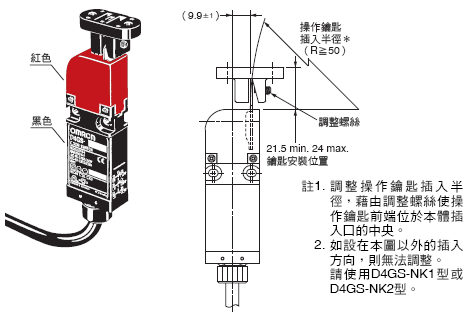

D4GS-N[]T-[]型＋D4GS-NK4型
D4GS-N[]R-[]型＋D4GS-NK4-2
D4GS-N[]T-[]型＋D4GS-NK4-2型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。（）尺寸為參考值。
＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。
