接點構成除了既有的1NC/1NO、2NC外，更推出2NC/ 1NO、3NC的3接點型。
新推出M12接頭型，既可節省工序，還能簡化更換作業。
一般負載、微小負載皆適用。
另提供金屬頂部的機種選項。
本體型號
（請注意，操作鑰匙為另售）
若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
直接開路動作認證型號
| 種類 |
接點構成 |
導管/接頭 |
型號 |
| 單導管型 |
慢速動作 |
1NC/1NO |
Pg13.5 |
D4NS-1AF ＊ |
| G1/2 |
D4NS-2AF ＊ |
| M20 |
D4NS-4AF |
| 2NC |
Pg13.5 |
D4NS-1BF ＊ |
| G1/2 |
D4NS-2BF ＊ |
| M20 |
D4NS-4BF |
| 2NC/1NO |
Pg13.5 |
D4NS-1CF ＊ |
| G1/2 |
D4NS-2CF ＊ |
| M20 |
D4NS-4CF |
| 3NC |
Pg13.5 |
D4NS-1DF ＊ |
| G1/2 |
D4NS-2DF ＊ |
| M20 |
D4NS-4DF |
慢速動作
MBB接點 |
1NC/1NO |
Pg13.5 |
D4NS-1EF |
| G1/2 |
D4NS-2EF |
| M20 |
D4NS-4EF |
| 2NC/1NO |
Pg13.5 |
D4NS-1FF |
| G1/2 |
D4NS-2FF |
| M20 |
D4NS-4FF |
| 雙導管型 |
慢速動作 |
1NC/1NO |
G1/2 |
D4NS-6AF |
| M20 |
D4NS-8AF |
| 2NC |
G1/2 |
D4NS-6BF |
| M20 |
D4NS-8BF |
| 2NC/1NO |
G1/2 |
D4NS-6CF |
| M20 |
D4NS-8CF |
| 3NC |
G1/2 |
D4NS-6DF |
| M20 |
D4NS-8DF |
慢速動作
MBB接點 |
1NC/1NO |
G1/2 |
D4NS-6EF |
| M20 |
D4NS-8EF |
| 2NC/1NO |
G1/2 |
D4NS-6FF |
| M20 |
D4NS-8FF |

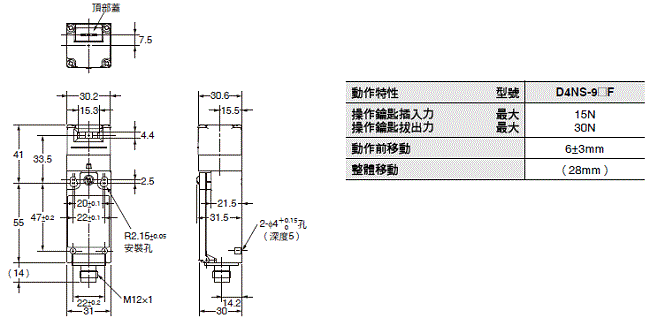

單導管
接頭型 |
慢速動作 |
1NC/1NO |
M12接頭 |
D4NS-9AF |
| 2NC |
D4NS-9BF |
慢速動作
MBB接點 |
1NC/1NO |
D4NS-9EF |
單導管型
(高負荷型) |
慢速動作 |
1NC/1NO |
G1/2 |
D4NS-2AF-SJ ＊ |
| M20 |
D4NS-4AF-SJ ＊ |
| 2NC |
G1/2 |
D4NS-2BF-SJ ＊ |
| M20 |
D4NS-4BF-SJ ＊ |
| 2NC/1NO |
G1/2 |
D4NS-2CF-SJ ＊ |
| M20 |
D4NS-4CF-SJ ＊ |
| 3NC |
G1/2 |
D4NS-2DF-SJ ＊ |
| M20 |
D4NS-4DF-SJ ＊ |
＊取得韓國S-mark認證機種
操作鑰匙型號
| 種類 |
型號 |
| 水平安裝型 |
|
D4DS-K1 |
| 垂直安裝型 |
|
D4DS-K2 |
| 可調整型(水平方向) |
|
D4DS-K3 |
| 可調整型(水平/垂直方向) |
|
D4DS-K5 |
滑動鑰匙裝置
| 外觀 |
規格 |
内容 |
型號 |
適用的門開關型號 |
|
|
重量：422g
機械耐久性：
2萬次以上 |
滑動鑰匙本體（附帶操作鑰匙）：1個
安裝輔助金具：1個
撐托金具：1個 |
D4NS-SK01 |
D4NS
單導管型 |
|
|
重量：2,800g
機械耐久性 ：
2萬次以上 |
滑動鑰匙本體：1個 （防止無效化保護蓋及操作鑰匙D4DS-K2已安 裝於本體上） D4NS型安裝金具：1個 內側拉扣：1個 內側拉扣用安裝螺絲：2個 門開關安裝用特殊螺絲：2個 開關保護蓋：1個 開關保護蓋用螺絲：4個 |
D4NS-SK30 |
D4NS
單導管型 |
標準／EC指令
符合EC指令、標準
・機械指令
・低電壓指令
・EN50047
・EN60204-1
・EN ISO 14119
・GS-ET-15
認證標準
| 認證機構 |
標準 |
檔案編號 |
| TÜV SÜD |
EN60947-5-1
(直接開路動作認證) |
請洽本公司 |
| UL ＊1 |
UL508、CSA C22.2 No.14 |
E76675 |
| CQC(CCC) |
GB/T 14048.5 |
請洽本公司 |
| KOSHA ＊2 |
EN60947-5-1 |
請洽本公司 |
＊1.已取得UL的CSA C22.2 No.14標準認證。
＊2.部分型號已獲得認證。
安全標準認證額定
TÜV（EN60947-5-1）、CCC（GB/T 14048.5）
| 使用類別 |
AC-15 |
DC-13 |
| 額定運轉電流(Ie) |
3A |
0.27A |
| 額定運轉電壓(Ue) |
240V |
250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。本體內並
未內建此保險絲。
UL/CSA（UL508、CSA C22.2 No.14）
A300
| 額定電壓 |
通電電流 |
電流(A) |
伏特安培(VA) |
| 啟動 |
隔斷 |
啟動 |
隔斷 |
| AC120V |
10A |
60 |
6 |
7,200 |
720 |
| AC240V |
30 |
3 |
Q300
| 額定電壓 |
通電電流 |
電流(A) |
伏特安培(VA) |
| 啟動 |
隔斷 |
啟動 |
隔斷 |
| DC125V |
2.5A |
0.55 |
0.55 |
69 |
69 |
| DC250V |
0.27 |
0.27 |
性能
| 連鎖類型 |
類型2 （EN ISO 14119） |
| 代碼化等級 |
Low level coded （EN ISO 14119） |
| 保護構造＊1 |
IP67(EN60947-5-1) |
| 耐久性＊2 |
機械性 |
＜標準型＞100萬次以上
＜高負荷型＞10萬次以上 |
| 電器性 |
＜標準型＞50萬次以上(AC250V 3A、電阻負載)＊3
30萬次以上(AC250V 10A、電阻負載)
＜高負荷型＞10萬次以上(AC250V 10A、電阻負載) |
| 容許操作速度 |
0.05～0.5m/s |
| 容許操作頻率 |
最大30回/min |
| 直接開路動作力＊4 |
＜標準型＞最小60N
＜高負荷型＞最小80N |
| 直接開路動作為止的動作＊4 |
最小10mm |
| 接觸電阻 |
25mΩ以下 |
| 最小適用負載＊5 |
DC5V 1mA電阻負載(N水準 參考值) |
| 額定絕緣電壓(Ui) |
300V |
| 額定頻率 |
50/60Hz |
| 感電保護等級 |
ClassⅡ(雙重絕緣) |
| 污染度(使用環境) |
污染度3(EN60947-5-1) |
|
脈衝耐電壓
（Uimp）
(EN60947-5-1)
|
同極端子間 |
2.5kV |
| 異極端子間 |
4kV |
各端子與
非充電金屬部位間 |
6kV |
| 絕緣阻抗 |
100MΩ以上 |
| 接點間隙 |
最小2×2mm |
| 振動 |
誤動作 |
10～55Hz單側振幅0.75mm |
| 衝擊 |
耐久 |
1,000m/s2以上 |
| 誤動作 |
300m/s2以上 |
| 附條件短路電流 |
100A(EN60947-5-1) |
| 額定開放熱電流(Ith) |
10A(EN60947-5-1) |
| 周圍環境溫度 |
-30～+70°C(不可結冰) |
| 周圍環境濕度 |
95%RH以下 |
| 重量 |
約96g(D4NS-1CF型) |
註1. 上述數值為初始值。
2. 開關接點為一般負載與微小負載共用，但一旦開關過負載的接點，不能再連接容量更小的負載使用。
接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35°C、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 請勿將AC250V 3A通電2個以上的迴路。
＊4. 為了安全使用，請務必做好確保工作。
＊5. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
外觀尺寸／動作特性

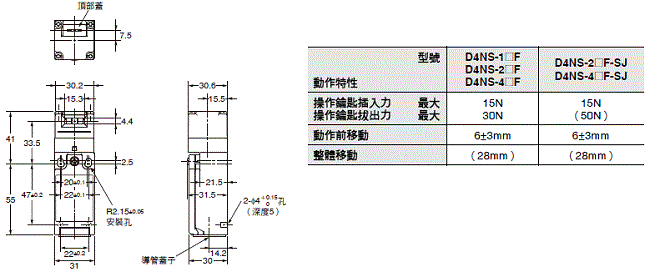

單導管型
D4NS-1[]F型
D4NS-2[]F型
D4NS-4[]F型
D4NS-2[]F-SJ型
D4NS-4[]F-SJ型

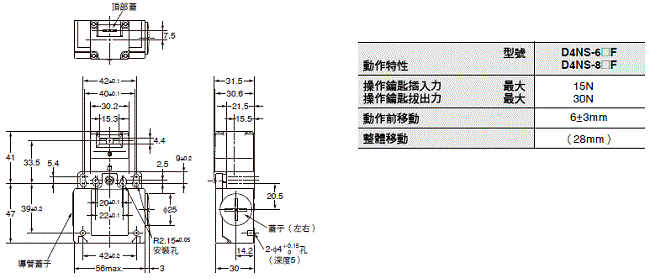

雙導管型
D4NS-6[]F型
D4NS-8[]F型
註1.上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 2極以上（2NC、2NC/1NO、3NC）接點ON/OFF動作的同步性有所差異，使用前請先確認。

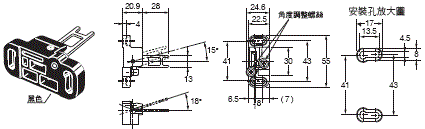

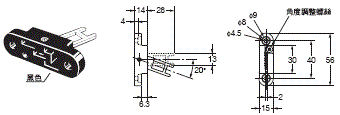

操作鑰匙
D4DS-K1型
D4DS-K3型
D4DS-K2型
D4DS-K5型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
滑動鑰匙裝置

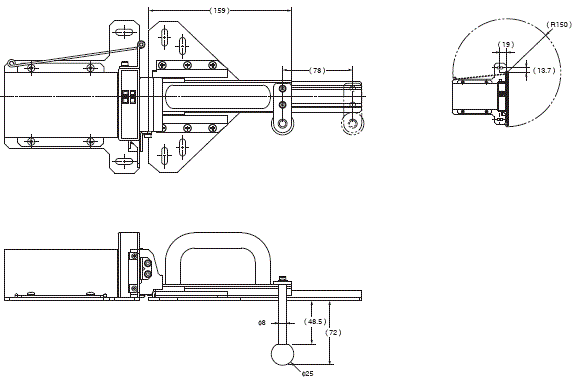

D4NS-SK01型
本體

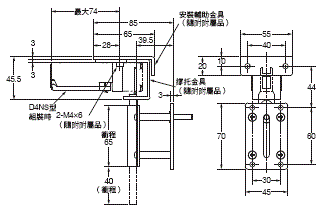

安裝輔助金具與撐托金具
開關安裝方式1
開關安裝方式2

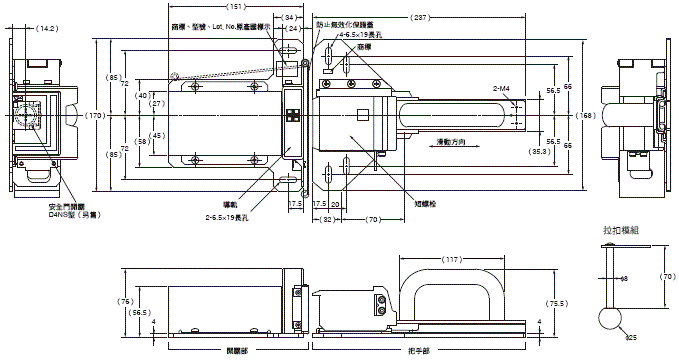

D4NS-SK30型
門開時
門關時
操作鑰匙安裝時（其他型號插入半徑與鑰匙及插入口之間的關係皆相同。）

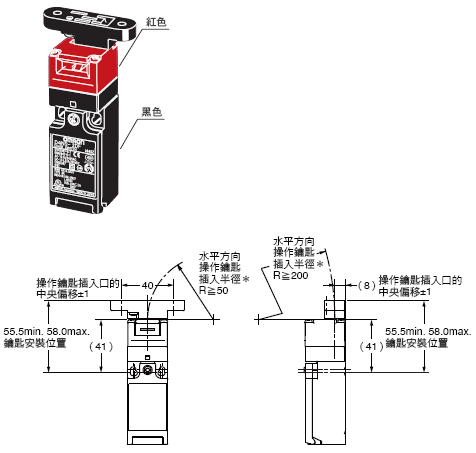

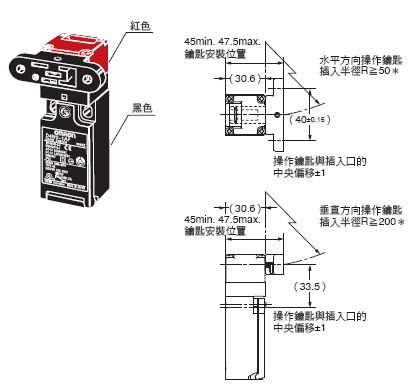

D4NS-1[]F型＋D4DS-K1型
正面操作鑰匙插入口使用時
D4NS-1[]F型＋D4DS-K1型
上面操作鑰匙插入口使用時

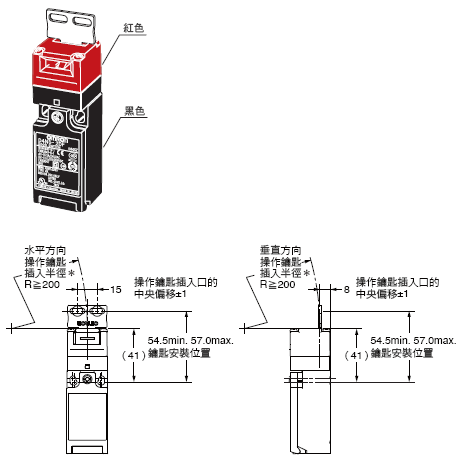

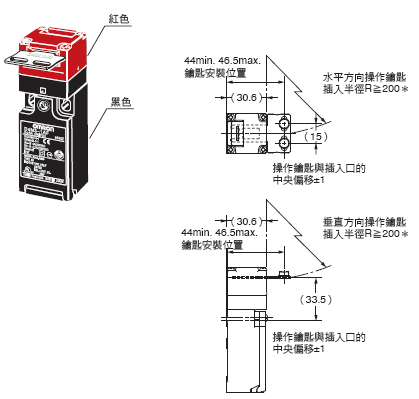

D4NS-1[]F型＋D4DS-K2型
正面操作鑰匙插入口使用時
D4NS-1[]F型＋D4DS-K2型
上面操作鑰匙插入口使用時
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

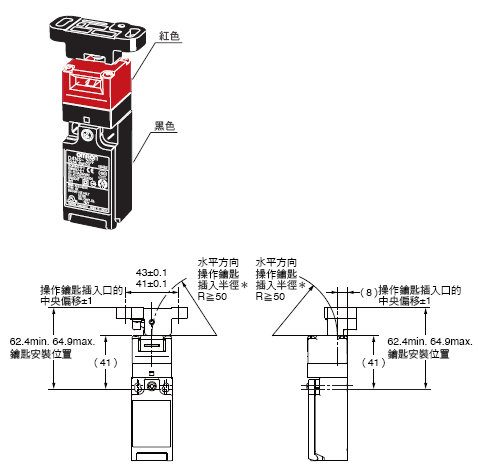

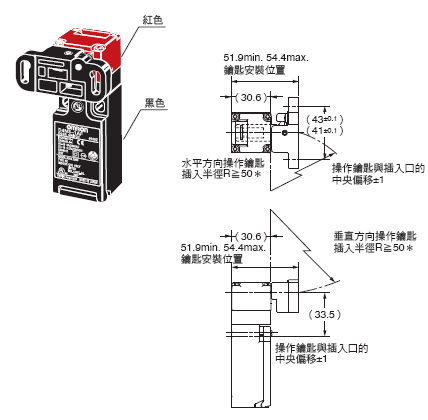

D4NS-1[]F型＋D4DS-K3型
正面操作鑰匙插入口使用時
D4NS-1[]F型＋D4DS-K3型
上面操作鑰匙插入口使用時

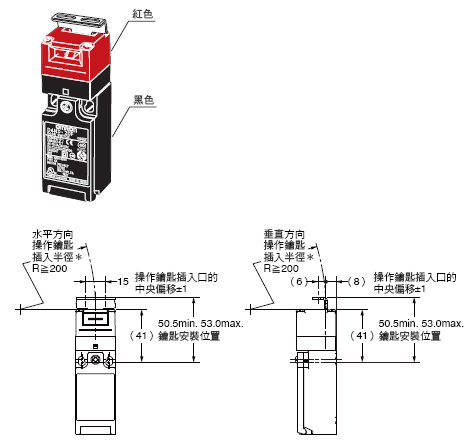

D4NS-1[]F型＋D4DS-K5型
正面操作鑰匙插入口使用時
D4NS-1[]F型＋D4DS-K5型
上面操作鑰匙插入口使用時
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。
