| 檢測方式 | 外觀 | 外殼材質 | 纜線外殼材質 | 連接方式 | 檢測距離 | 輸出規格 | 型號 |
|---|---|---|---|---|---|---|---|
| 對照型 |  |
Polybutylene terephthalate |
PVC | 出線型 （2m） | 0.2 to 3 m (紅光) |
PNP | E3ZS-T81A |
E3ZS
產品特色
利用光束檢測進入危險區域的 作業人員且符合國際標準的 安全感測器

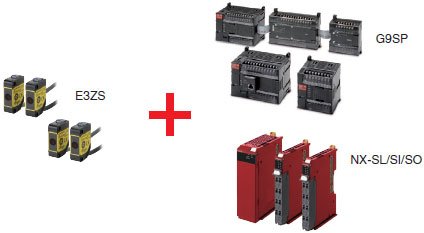

可與G9SP型組合後作為Type2安全感測器使用
感測器
控制器
安全控制器G9SP系列
| 名稱 | 輸出入點數 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|
| 安全輸入 | 測試輸出 | 安全輸出 | 標準輸出 | |||
| 安全控制器 | 10 | 4 | 半導體輸出4點 | 4 | Ver.2.0 | G9SP-N10S |
| 10 | 6 | 半導體輸出16點 | --- | G9SP-N10D | ||
| 20 | 6 | 半導體輸出8點 | --- | G9SP-N20S | ||
註. 詳細資訊請參閱G9SP系列型錄 （型錄編號：SGFM-053H-TW5-01）。
NX系列 安全CPU模組
安全CPU模組
| 種類 | 規格 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|
| 最大安全I/O點數 | 程式容量 | 安全主機連接數 | I/O更新方式 | |||
| 安全CPU模組 | 256 點 | 512 KB | 32 | 自由運轉方式 | Ver.1.1 | NX-SL3300 |
| 1024 點 | 2048 KB | 128 | 自由運轉方式 | NX-SL3500 | ||
註.詳情請參考NX-SL安全控制模組
安全輸入模組
| 種類 | Specifications | 模組版本 | 型號 | |||||
|---|---|---|---|---|---|---|---|---|
| 安全輸入點數 | 測試輸出 點數 | 內部I/O 通用 | 額定輸入 電壓 | 安全開關 連接數 | I/O更新 方式 | |||
| 安全輸入模組 |
4 點 |
2 點 | Sink輸入 (PNP) | DC 24V | 1 | 自由運轉 方式 | Ver.1.1 | NX-SIH400 |
註.詳情請參考NX-SI/SO安全控制模組
選購品
感測器安裝金具
| 外觀 | 型號 |
|---|---|
 |
E39-L104 |
防止相互干擾濾波器
| 外觀／尺寸 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
E39-E11 | 投/受光器 各2組 （共4個） | 可使用於E3ZS-T81A型。 藉由此濾波器改變相鄰的2台投/受光器的偏光方向， 可防止相互干擾。 但安裝濾波器時，E3ZS型的檢測距離最長為1.5m。 |
E3ZS
| 型號 | E3ZS-T81A | |
|---|---|---|
| 感測器種類 | 對照型 | |
| 安全類別 | 參照符合標準 | |
| 標準檢測物體 | φ18mm以上的不透明體 | |
| 鏡頭直徑 | φ6.7mm/φ9mm | |
| 檢測距離 | 0.2～3m | |
| 應答時間 （穩定入光時） | 1.0ms （僅E3ZS型單體） | |
| 接通電源後的啟動時間 | 100ms | |
| 電源電壓 （Vs） | DC12～24V±10％ 漣波 （p-p） 10％以下＊1 | |
| 消耗電流 （無負載時） |
投光器：15mA以下 受光器：20mA以下 |
|
| 光源 （波長） | 紅色發光二極體 （660nm） | |
| 有效開口角度 （EAA） | ±5° （3m時） | |
| 控制輸出 （OSSD） | PNP電晶體輸出負載電流： 100mA以下 輸出殘留電壓1V以下 （負載電流未達10mA時） 輸出殘留電壓2V以下 （負載電流10～100mA以下時） （因纜線延長所致的電壓下降除外）＊1 | |
| 輸出動作模式 | 入光時ON＊2 | |
| 輸入電壓 | DC22.5～24V：投光OFF （來源電流：3mA以下） 開路或0～2.5V：投光ON （電流外漏：0.1mA以下）＊1 | |
| 指示燈 |
投光器：橘/投光指示 受光器：橘/動作指示燈、綠/穩定指示 |
|
| 測試功能 | 外部測試 （藉由測試輸入來停止投光的功能） | |
| 連接方式 | 出線型 （2m） | |
| 保護迴路 | 電源／輸出反接保護、負載短路保護 電源反接保護、負載短路保護 | |
| 環境溫度 |
動作時：－10～＋55℃ 保存時：－10～＋70℃ （不可結冰結露） |
|
| 環境濕度 | 動作時：35～85％RH，保存時：35～95％RH （不可結冰結露） | |
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下，太陽光：10,000lx以下 | |
| 絕緣阻抗 | 20 MΩ min. (at 500 VDC) | |
| 耐電壓 | 1000 VAC 50/60 Hz 1 min | |
| 保護構造 | IEC標準IP67 | |
| 耐振動 | 動作限度 | 10～55Hz 重複振幅0.7mm X、Y、Z各方向50min |
| 耐久 | 10～55Hz 重複振幅1.5mm X、Y、Z各方向2h | |
| 耐衝擊 | 動作限度 | 100m/s2 X、Y、Z各方向1,000次 |
| 耐久 | 500m/s2 X、Y、Z各方向3次 | |
| 材質 | 外殼：polybutylene terephthalate | |
| 重量 （包裝狀態） | 約120g （含2m纜線1組） | |
| 附屬品 | 使用說明書 | |
| 符合標準 | 感測器單體 |
IIEC 60947-5-3 （PDDB） EN ISO13849-1 （PLc/安全類別1） |
| 與G9SP型 連接使用 |
IEC （EN） 61496-1 Type2 ESPE＊3 IEC （EN） 61496-2 Type2 AOPD＊4 EN ISO13849-1 （PLc/安全類別2） |
|
＊1. 作為安全機器或安全系統的一部份使用時，請連接於G9SP型。
＊2. 可能因配線而於遮光時轉為ON。 應用於安全用途時，受光器的桃色線 （模式選擇輸入）請務必連接於DC24V，作為入光時ON使用。
＊3. Electro-Sensitive Protective Equipment
＊4. Active Opto-electronic Protective Device
（單位：mm）

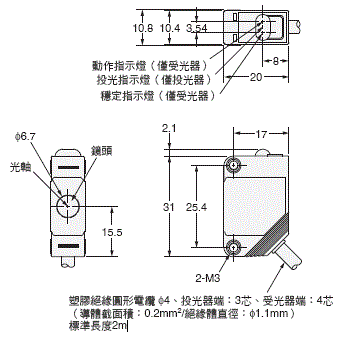

本體 （感測器）
出線型 （樹脂外殼）
E3ZS-T81A
選購品 （另售）

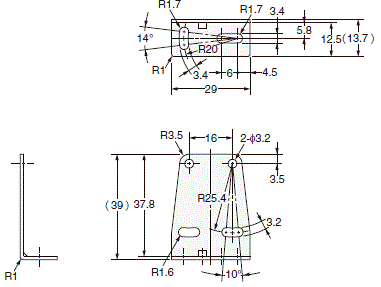

感測器安裝金具
E39-L104
材質：不鏽鋼 （SUS304）
