過去選用安全光柵時，從尺寸、檢測距離等物理上的條件，到周圍環境、使用的國家等，為了配合各 種條件來選擇適用機種
而耗費許多時間。如果有一台能夠支援各式環境的產品，即可縮短選擇時間，更可減少設置或維修所需的工時。

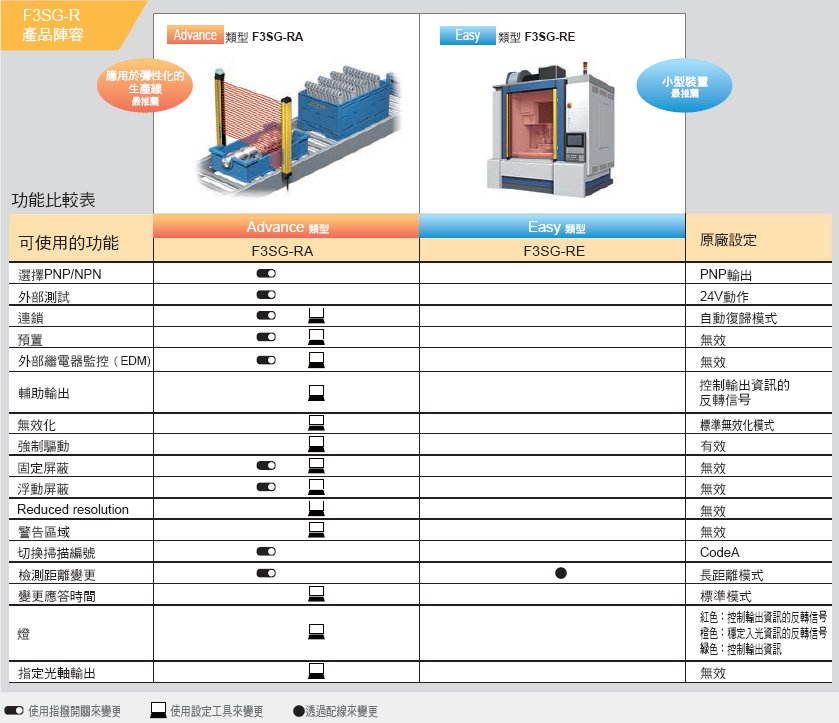

F3SG-R 系列
產品特色
兼具耐用與信賴， 符合標準機的全新系列
濃縮高性能的輕巧F3SG-R型系列登場
耐用度與信賴度兼具，可靠的“新世代機種”
機器選定、設計
適用於國內外各種不同環境

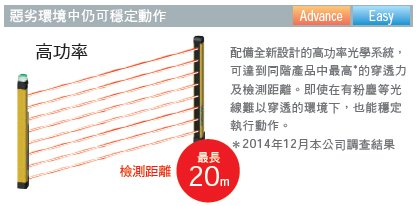

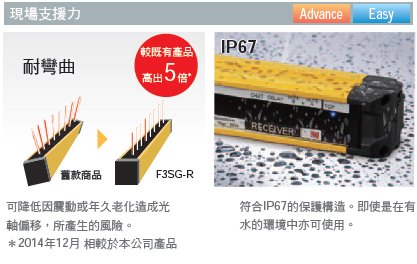

以堅固機身守護機體也守護作業現場的「堅固特性」

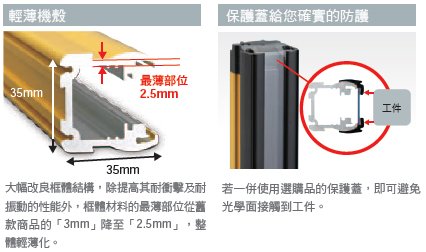

堅固，而且輕巧
採用可支援嚴苛作業環境的堅固機身。亦可承受作業時不慎碰撞或工具掉落所造成的衝擊。
此外，光學面採用不易損傷的材質，防止裝置 意外停止。
【實現輕巧化】
採用可支援嚴苛作業環境的堅固機身。亦可承受作業時 不慎碰撞或工具掉落所造成的衝擊。
此外，光學面採用 不易損傷的材質，防止裝置意外停止。

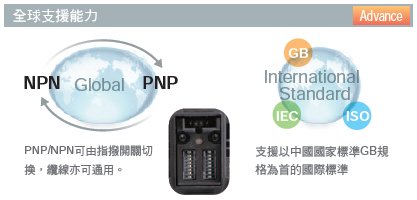

海內外，任何設置場所皆適用 | 全球支援 |
由於採用任何使用地區或環境皆適用的設計，因此無論是國內還是 國外都可安心使用。支援國際標準。
【過去․․․】同時存在多種機型
過去為求耐環境性能與功能面的平衡，因此需要適合設置環境的多組光柵裝置，導致選定機種必須耗費許多時間。
兼顧安全與產能
可更簡單地分辨人和工件「全新無效化功能」
兼顧安全與產能 | 無效化功能 |
本機搭載高性能的「無效化功能」，此功能可檢測出工件通過本機 的部份或機械、機器人等的位置，並可將光軸無效化。
若採用 F3SG-R型，即可建構出更佳的安全性與產能。

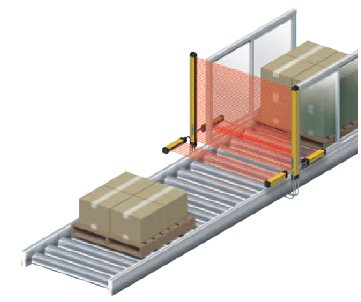

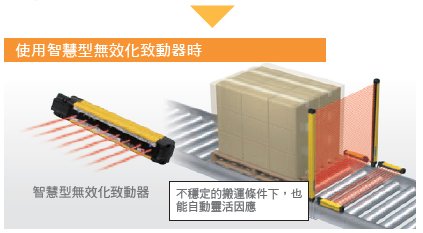

此外，若使用最新的「智慧型無效化致動器」，即使是在至今都因工件通過時的搖晃等引起誤動作、搬運情況不穩的生產線，也可穩定運作。

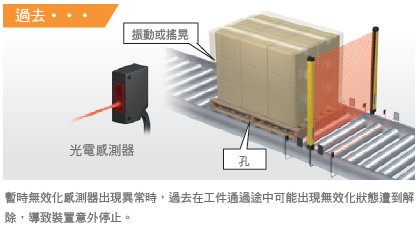

暫時無效化感測器出現異常時，過去在工件通過途中可能出現無效化狀態遭到解除，導致裝置意外停止。
當面確實檢測工件通過。即使因搖晃等導致前後錯位，也可在工件通過之前維持無效化狀態，防止裝置意外停止。

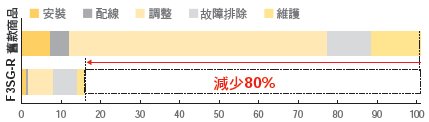

調整工序較過去減少達80%※| 智慧型無效化致動器|
使用專用的致動器後，即使搬運條件不穩，仍可大幅減少檢測工件時調整感測器的時間。
※與本公司舊款商品相較。 2014年9月當前資料。
【過去․․․ 】程式製作＋多組感測器的調整等需要較多的工時
過去光柵的無效化處理由於是透過PLC進行，所以到正式導入為止的程式製作上，必須耗費許多心力與工時。
此外，由於必須設置、調整暫時無效化感測器（感測器與反射器），因此需要耗費龐大的工作量與時間。
降低裝置意外停止的次數
以穩定運作為基準的「高性能」
即使在混流的生產線上也能自動設定無效化區域 | 自動無效化 |

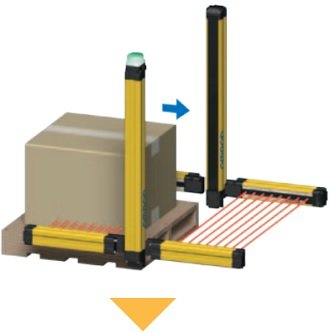

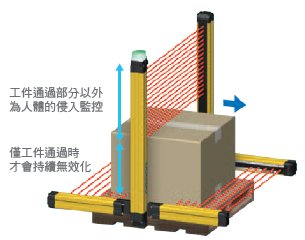

即使在具有各式工件的混合產線（高度方向有所變換的產線）上， 本機依舊會依運來的工件大小自動 進行部分的無效化。
高性能的無效化功能，可讓工件不會通過的部分自動轉為一般的檢測狀態。
1.藉由暫時無效化感測器檢測工件通過時，本機即轉為全光軸無效的狀態。
2.工件通過光柵3秒鐘後，會解除所有光軸的無效化，僅剩工件通過部分的遮光光軸會維持局
部無效化狀態。工件通過後無效化即全解除。

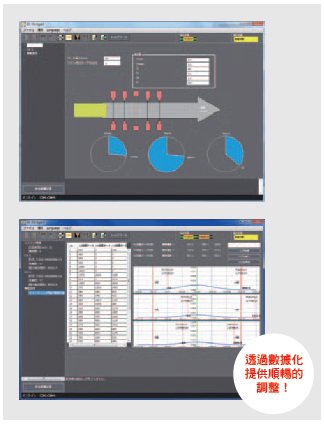

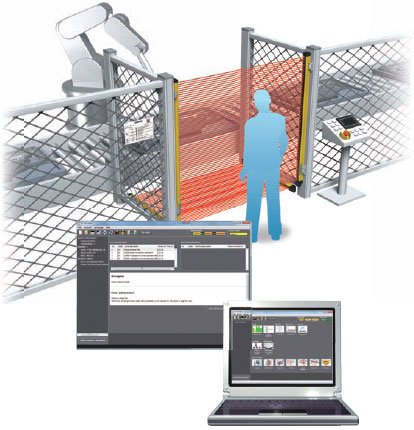

設定、檢測錯誤降至最小 | 設定工具「SD Manager2」 |
透過F3SG-R型本體的暫時無效化感測器動作條件記錄功能，即可看見感測器的設置位置與設定條件，藉此確實完成設定。
此外，因無效化錯誤引起的停止，亦可由儲存於F3SG-R型本體內的資料進行解析。
由於可立即知道原因，因此即可縮短裝置意外停止的時間。
可同時偵測並辨別工件與人體的存在 | Reduced resolution |
藉由可變更光軸屏蔽容許範圍的「Reduced resolution（降低解析度功能）」，即可在維持作業效能的同
時，檢測是否有人員入侵，在使用上獲得更高的自由度。F3SG-R型可設定1～3光軸的容許寬度，將比以往更能準確區別工件與人員。

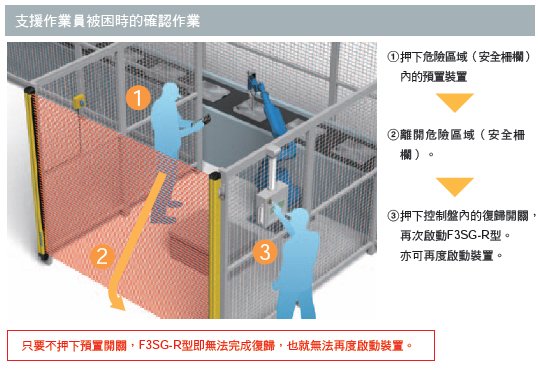

徹底考量安全的再啟動 | 預置 |

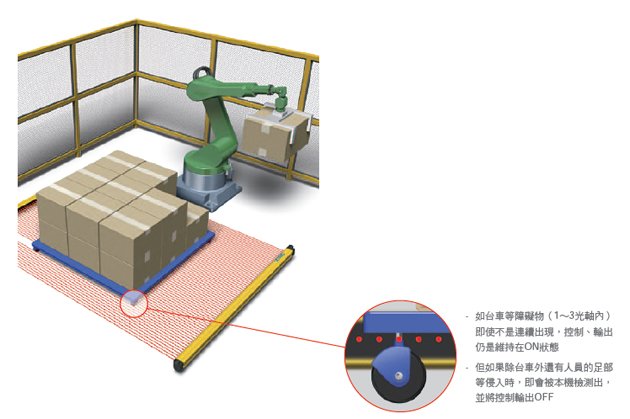

為防範意外事故發生因而採用「預置」功能。 即使因未察覺到機器手臂附近的操作員而讓安全光柵復歸，
在完成復歸前必須符合一定的條件，藉此確保能安全地重新啟動裝置。
防止蟲等導致的誤停止 | 應答時間變更功能 |
藉由變更針對遮光的應答速度，即可辨別一瞬間通過本機的是蟲等小型異物，
還是人員，進而可防止裝置的意外停止於未然。
開啟裝置
「超」簡單的設置
智慧型「配線、光軸調整、動作確認」

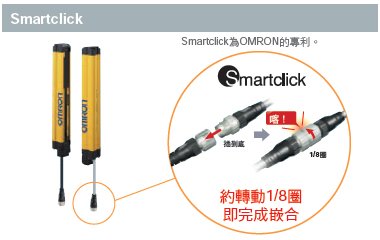

無需扭矩管理的接頭嵌合 | Smartclick |
纜線的接頭部位採用「Smartclick接頭」。圓形防水型M12接頭僅需轉動1/8即可迅速完成嵌合。
無壓力的接頭嵌合，在組合多台機器使用的情況下，能有助於縮短配線及更換的時間。
本接頭廣泛搭載於本公司的控制機器，與眾多機器搭配使用時，縮短許多配線及更換的時間。
【過去․․․】耦合不良/扭矩管理的出現
連接大量光柵時，即可能因接頭的扭矩管理及連接莫耳導致啟動延遲。Smartclick接頭，亦可與舊型的M12螺栓類型連接。

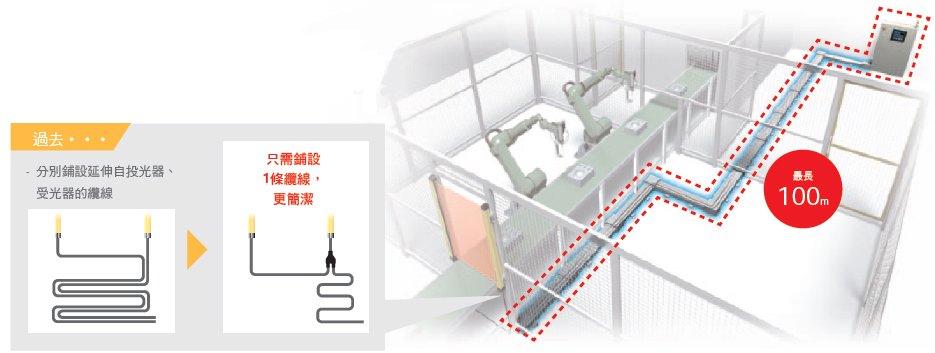

充裕的長距離纜線 | 纜線最長100m |
延長纜線合計最長100m。由於可拉設柔軟的纜線，因此 即能活用最大限度的長距離檢測及光同步功能。
纜線鋪設更簡化 | 省配線接頭 |
使用省配線接頭來簡化配線作業，藉此減少鋪設纜線的工序。
此外，因減少鋪設的纜線數量，亦可降低斷線及雜訊障礙的風險。

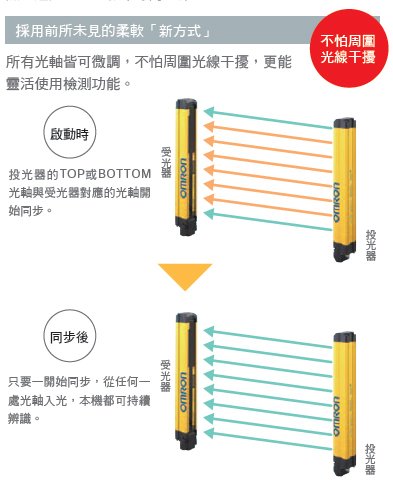

不須配線所以無拘無束 | 所有光軸光同步 |
由於採光同步系統，因此無需使用投、受光器的同步線。中繼箱及配線規列會比從前更加自由。
因此，即可降低斷線風險及避免使用到雜訊源的配線。
【過去․․․ 】處理同步配線的限制
・需要處理/連接光柵間配線的工時。
・於TOP/BTM限定的同步功能中，這部分無法與被遮光的部分同步。
輕鬆2步驟完成光軸調整 | 光軸調整 |
活用堅固框體的耐轉特性，即可對縮短光柵設置時間有所貢獻。

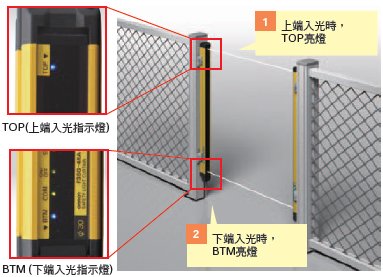

確認TOP/BTM指示燈（LED）即可輕鬆完成光軸調整。
藉由設定工具「SD Manager2」，即可確認各光軸的受光量，支援光柵的設置。
1.透過TOP/BTM指示燈確認粗略調整、STB LED亮燈後即完成調整
2.以電腦用的設定工具，進一步針對光軸細部的偏移進行調節、修正
安裝後的位置調整也十分輕鬆 | 安裝金具 |
本機備有2種安裝金具。
標準固定金具
於安全柵欄上安裝金具後，即可上下滑動F3SG-R型進行調整。
相較於至今一般的上下安裝金具，設計上此金具安裝後能夠擁有更多的調整空間。
標準調整金具 （另售）
加上上下的調整，本機可調整角度達±15°。
F3SG-R型中依長度不同， 附有相應的金具。
裝置運轉
工作不中斷的安定運轉 迅速的 「故障排除與預防維護」
海外操作也可安心 | 支援8種語言 |

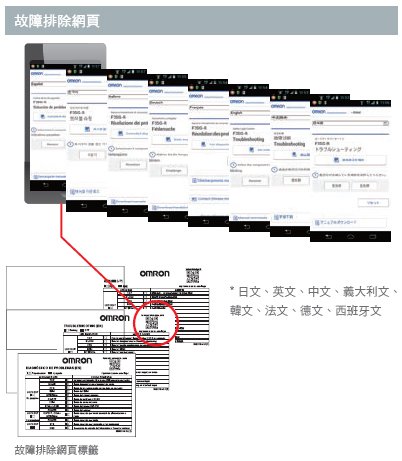

提供8種語言的故障排除網頁，讓您立即掌握運轉時發生錯誤的原因及對策。
由於使用者可透過熟知的語言確認，因此當使用者引進全球標準機種時，將有助於縮短修復時間。

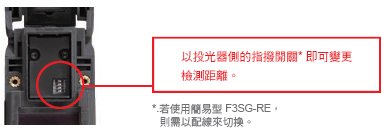

減少相互干擾導致的停止狀態 | 檢測距離變更功能 |
即使周圍設置其他感測器時，藉由變更檢測距離的模式，即可發揮減少相互干擾的效果。
設定最長20m*的Long模式時，透過切換至Short模式（7m）， 即可降低與近距離感測器相互干擾的程度。*
用於檢測手掌與手臂時。
檢測手指用的最長10m
※連接電腦時另需介面模組F39-GIF型。
縮短錯誤修復時間 | 數據記錄功能① |
記錄於F3SG-R型本體中的「錯誤日誌」，透過專用介面模組與電腦連接後即可取得。
由設定工具的「SD Manager2」，即可解析過去的錯誤日誌，顯示原因與對策。
幫助您順利找出錯誤原因與改善對策。
透過趨勢管理實現計畫性的維修 | 數據記錄功能② |

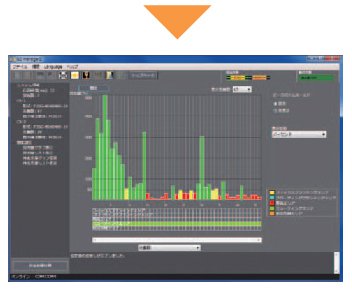

使用設定工具「SD Manager2」，即可定期收集F3SG-R型本體的光量、通電時間、轉換頻率等數據，藉此可實現有計畫的維修及預測實施預防維護的時期。
【N E W】Easy類型
可如慣用的光電感測器般使用， 只需ON/OFF操作的安全感測器
堅固且體積輕薄，更承襲了F3SG-R Advance型的基本安全相關性能。
此簡易型安全感測器僅具備基本功能，可減少過去發生問題時查明原因所需的時間，有助於節省TCO（Total Cost of Ownership）。
採「4條配線數」的最低限配線構成時，就猶如光電感測器般。以省配線的方式連接安全控制器，
可輕易地架構安 全迴路。可使用容易取得且成本低廉的通用型M12接頭纜線作為延長纜線。
可縮短與光柵、危險部位之間的距離，最適合小型裝置的安全設計。
F3SG-RA 安全光柵 Advance型
本體
安全光柵
手指檢測用（最小檢測物體 φ14mm）
| 光軸數 | 偵測寬度(mm) | 型號 |
|---|---|---|
| 15 | 160 | F3SG-4RA0160-14 |
| 23 | 240 | F3SG-4RA0240-14 |
| 31 | 320 | F3SG-4RA0320-14 |
| 39 | 400 | F3SG-4RA0400-14 |
| 47 | 480 | F3SG-4RA0480-14 |
| 55 | 560 | F3SG-4RA0560-14 |
| 63 | 640 | F3SG-4RA0640-14 |
| 71 | 720 | F3SG-4RA0720-14 |
| 79 | 800 | F3SG-4RA0800-14 |
| 87 | 880 | F3SG-4RA0880-14 |
| 95 | 960 | F3SG-4RA0960-14 |
| 103 | 1,040 | F3SG-4RA1040-14 |
| 111 | 1,120 | F3SG-4RA1120-14 |
| 119 | 1,200 | F3SG-4RA1200-14 |
| 127 | 1,280 | F3SG-4RA1280-14 |
| 135 | 1,360 | F3SG-4RA1360-14 |
| 143 | 1,440 | F3SG-4RA1440-14 |
| 151 | 1,520 | F3SG-4RA1520-14 |
| 159 | 1,600 | F3SG-4RA1600-14 |
| 167 | 1,680 | F3SG-4RA1680-14 |
| 175 | 1,760 | F3SG-4RA1760-14 |
| 183 | 1,840 | F3SG-4RA1840-14 |
| 191 | 1,920 | F3SG-4RA1920-14 |
| 199 | 2,000 | F3SG-4RA2000-14 |
| 207 | 2,080 | F3SG-4RA2080-14 |
手臂、手腕檢測用(最小檢測物體 φ30mm)
| 光軸數 | 偵測寬度(mm) | 型號 |
|---|---|---|
| 8 | 190 | F3SG-4RA0190-30 |
| 12 | 270 | F3SG-4RA0270-30 |
| 16 | 350 | F3SG-4RA0350-30 |
| 20 | 430 | F3SG-4RA0430-30 |
| 24 | 510 | F3SG-4RA0510-30 |
| 28 | 590 | F3SG-4RA0590-30 |
| 32 | 670 | F3SG-4RA0670-30 |
| 36 | 750 | F3SG-4RA0750-30 |
| 40 | 830 | F3SG-4RA0830-30 |
| 44 | 910 | F3SG-4RA0910-30 |
| 48 | 990 | F3SG-4RA0990-30 |
| 52 | 1,070 | F3SG-4RA1070-30 |
| 56 | 1,150 | F3SG-4RA1150-30 |
| 60 | 1,230 | F3SG-4RA1230-30 |
| 64 | 1,310 | F3SG-4RA1310-30 |
| 68 | 1,390 | F3SG-4RA1390-30 |
| 72 | 1,470 | F3SG-4RA1470-30 |
| 76 | 1,550 | F3SG-4RA1550-30 |
| 80 | 1,630 | F3SG-4RA1630-30 |
| 84 | 1,710 | F3SG-4RA1710-30 |
| 88 | 1,790 | F3SG-4RA1790-30 |
| 92 | 1,870 | F3SG-4RA1870-30 |
| 96 | 1,950 | F3SG-4RA1950-30 |
| 100 | 2,030 | F3SG-4RA2030-30 |
| 104 | 2,110 | F3SG-4RA2110-30 |
| 108 | 2,190 | F3SG-4RA2190-30 |
| 112 | 2,270 | F3SG-4RA2270-30 |
| 116 | 2,350 | F3SG-4RA2350-30 |
| 120 | 2,430 | F3SG-4RA2430-30 |
| 124 | 2,510 | F3SG-4RA2510-30 |
選購品（另售）

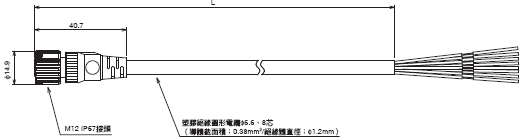

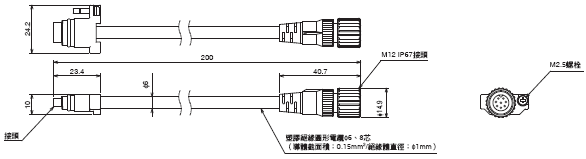

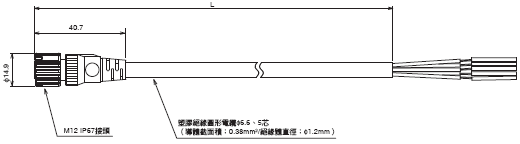

單側接頭纜線
| 外觀 | 種類 | 纜線長度 | 外觀 | 型號 |
|---|---|---|---|---|
 |
投光器用 M12接頭 （5 PIN）、5芯 顏色：灰 |
3 m |  |
F39-JG3A-L |
| 7 m | F39-JG7A-L | |||
| 10 m | F39-JG10A-L | |||
| 15 m | F39-JG15A-L | |||
| 20 m | F39-JG20A-L | |||
|
受光器用 M12接頭 （8 PIN）、8芯 顏色：黑 |
3 m |  |
F39-JG3A-D | |
| 7 m | F39-JG7A-D | |||
| 10 m | F39-JG10A-D | |||
| 15 m | F39-JG15A-D | |||
| 20 m | F39-JG20A-D |

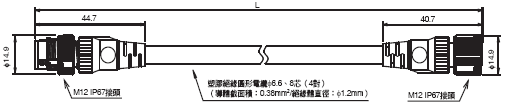

雙側接頭纜線
延長纜線用、省配線用
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
投光器用 兩端 M12接頭 （5 PIN） 顏色：灰 |
0.5 m |  |
F39-JGR5B-L |
| 1 m | F39-JG1B-L | |||
| 3 m | F39-JG3B-L | |||
| 5 m | F39-JG5B-L | |||
| 7 m | F39-JG7B-L | |||
| 10 m | F39-JG10B-L | |||
| 15 m | F39-JG15B-L | |||
| 20 m | F39-JG20B-L | |||
|
受光器用 兩端 M12接頭 （8PIN） 顏色：黑 |
0.5 m |  |
F39-JGR5B-D | |
| 1 m | F39-JG1B-D | |||
| 3 m | F39-JG3B-D | |||
| 5 m | F39-JG5B-D | |||
| 7 m | F39-JG7B-D | |||
| 10 m | F39-JG10B-D | |||
| 15 m | F39-JG15B-D | |||
| 20 m | F39-JG20B-D |

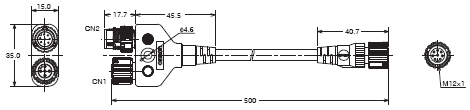

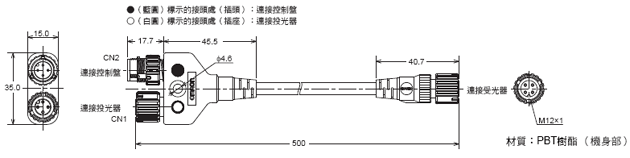

Y型接頭插頭/插座雙接頭（Advanced型F3SG-RA專用）
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
M12接頭 省配線用 |
0.5m |  |
F39-GCNY2 |

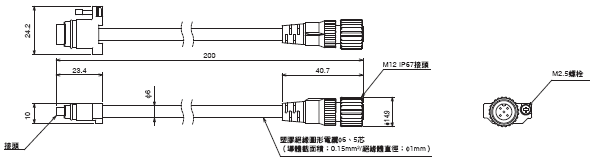

串接纜線（投光器用、受光器用，1組2條）
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
投光器用纜線：蓋子（5 PIN）、M12接頭（5 PIN） 受光器用纜線：蓋子（8 PIN）、M12接頭（8 PIN） |
0.2m |  |
F39-JGR2W |

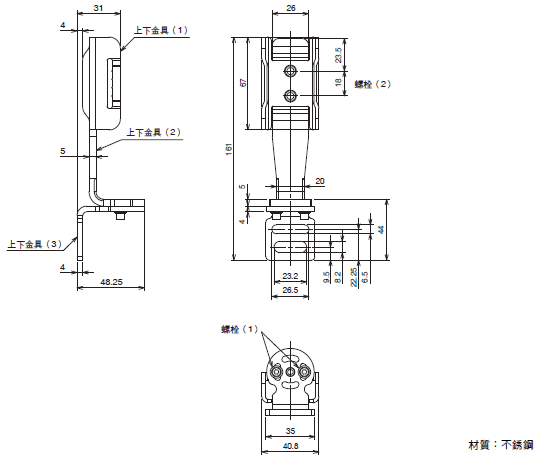

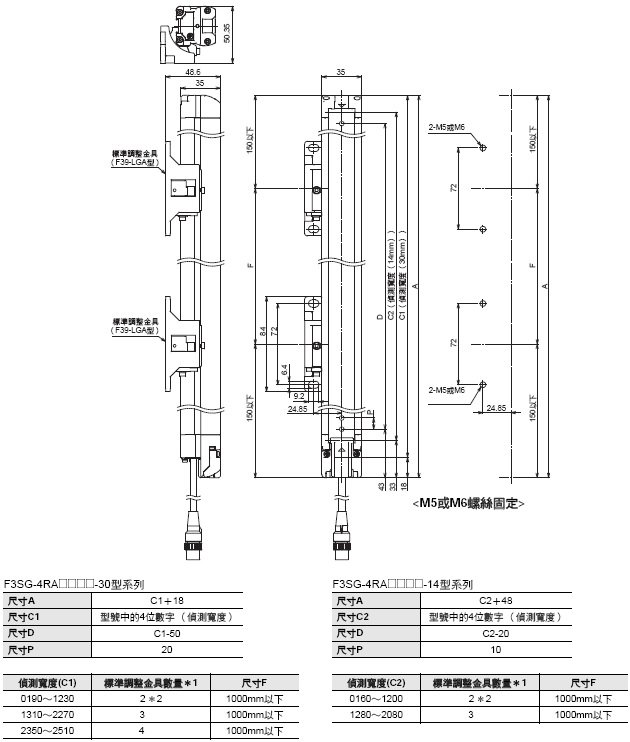

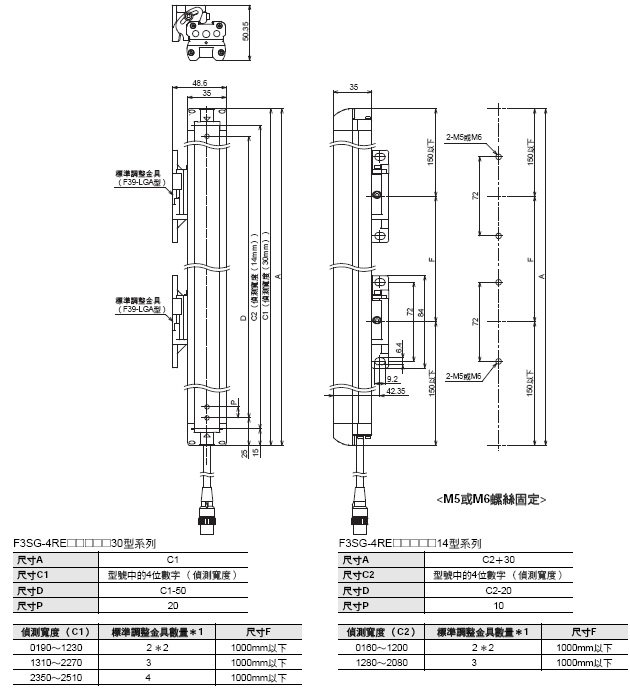

安全光柵安裝金具
| 外觀 | 規格 | 用途 | 型號 |
|---|---|---|---|
 |
標準固定金具 ＊3 | F3SG-R安裝用金具。 可側面安裝、背面安裝。 （本體標準附屬品、2個1組。隨附數量請參閱＊1） |
F39-LGF |
 |
標準調整金具 | 可於安裝F3SG-R的狀態下調整光軸。 角度調整範圍為±15°。 可側面安裝、背面安裝。 （另售、2個1組。必要數量請參閱＊1） |
F39-LGA |
 |

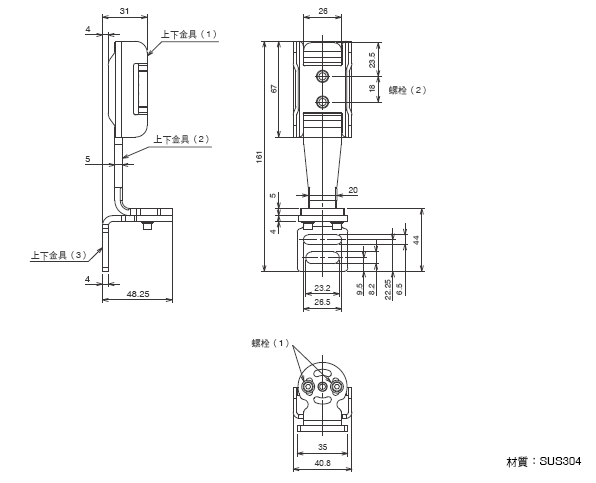

上下調整金具＊2 | 用於F3SG-R上下端的位置。可於已安裝F3SG-R 的狀態下調整光軸。 角度調整範圍為±22.5°。 可側面安裝、背面安裝。 （另售，4個1組） |
F39-LGTB |
 |
上下調整金具＊2(自製用) | 上下調整金具（F39-LGTB型）為卸除牆面安裝部 金具的金具組。請配合您的裝置自行備妥牆面安裝 部金具。（另售，4個1組） |
F39-LGTB-1 |
F3SG-4RA[][][][]-30：偵測寬度0190～1230：2組、偵測寬度1310～2270：3組、偵測寬度2350～2510：4組
＊2. 上下調整金具無法與標準固定金具搭配使用。請搭配標準調整金具一起使用。
使用上下調整金具+標準調整金具時
F3SG-4RA[][][][]-14型：若偵測寬度為1040以下時，不需要標準調整金具。請購買上下調整金具F39-LGTB (-1)型×1組。
偵測寬度1120～1920：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2000～2080：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×2組。
F3SG-4RA[][][][]-30型：若偵測寬度為1070以下時，不需要標準調整金具。請購買上下調整金具F39-LGTB(-1)型×1組。
偵測寬度1150～1950：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2030～2510：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×2組。
偵測寬度1120～1920：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2000～2080：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×2組。
F3SG-4RA[][][][]-30型：若偵測寬度為1070以下時，不需要標準調整金具。請購買上下調整金具F39-LGTB(-1)型×1組。
偵測寬度1150～1950：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2030～2510：請購買上下調整金具 F39-LGTB (-1)型×1組／標準調整金具 F39-LGA型×2組。

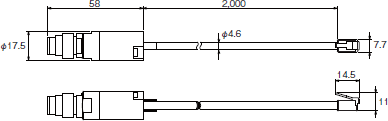

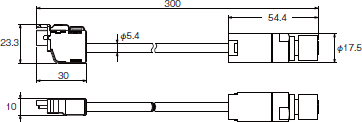

介面模組設定工具 SD Manager2
| 外觀 | 種類 | 規格 | 型號 |
|---|---|---|---|
 |
SD Manager2 |
設定工具 SD Manager2請由以下本公司官方網站下載。 https://www.ia.omron.com/f3sg-r_tool 欲使用SD Manager2變更F3SG-RA的設定，請將受光器的指撥開關No.8設為ON。 |
―― |
 |

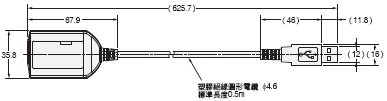

介面模組 | 連接F3SG-RA受光器與電腦的USB連接埠。 | F39-GIF |
 |
Bluetooth模組 | 安裝於F3SG-RA受光器上即可進行Bluetooth通訊。 | F39-BT |

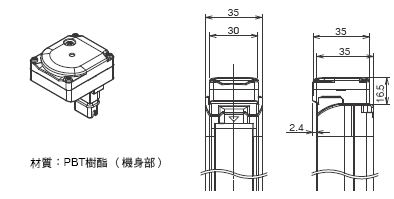

燈
| 外觀 | 種類 | 規格 | 型號 |
|---|---|---|---|
 |
燈號模組 | 安裝於受光器上以亮燈模式顯示F3SG-RA 的動作狀態。 燈色：紅、橘、綠 狀態：亮燈、閃爍、熄滅 |
F39-LP |
| Bluetooth+ 燈號模組 |
F39-BTLP |
端蓋
| 外觀 | 規格 | 型號 |
|---|---|---|
 |
框體顏色： 黑 投光/受光器兼用 (遺失時的備份) |
F39-CNM |
F3SG-R型用雷射指標
| 外觀 | 規格 | 型號 |
|---|---|---|
 |
在進行光軸調整的粗調時，安裝至F3SG的光學面， 用雷射光支援光軸的調整。 |
F39-PTG |

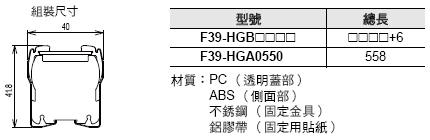

濺鍍保護蓋(投光器、受光器共用，1組2支)
安裝金具隨附於濺鍍保護蓋包裝內。
若偵測寬度為2000mm以上，請將長度相異的2種濺鍍保護蓋組裝後使用。
| 外觀 | 適用的安全光柵 | 型號 | |
|---|---|---|---|
| 手指檢測用(最小檢測物體φ14mm) | 手掌、手臂檢測用(最小檢測物體φ30mm) | ||
|
|
F3SG-[]RA0160-14 | F3SG-[]RA0190-30 | F39-HGA0200 |
| F3SG-[]RA0240-14 | F3SG-[]RA0270-30 | F39-HGA0280 | |
| F3SG-[]RA0320-14 | F3SG-[]RA0350-30 | F39-HGA0360 | |
| F3SG-[]RA0400-14 | F3SG-[]RA0430-30 | F39-HGA0440 | |
| F3SG-[]RA0480-14 | F3SG-[]RA0510-30 | F39-HGA0520 | |
| F3SG-[]RA0560-14 | F3SG-[]RA0590-30 | F39-HGA0600 | |
| F3SG-[]RA0640-14 | F3SG-[]RA0670-30 | F39-HGA0680 | |
| F3SG-[]RA0720-14 | F3SG-[]RA0750-30 | F39-HGA0760 | |
| F3SG-[]RA0800-14 | F3SG-[]RA0830-30 | F39-HGA0840 | |
| F3SG-[]RA0880-14 | F3SG-[]RA0910-30 | F39-HGA0920 | |
| F3SG-[]RA0960-14 | F3SG-[]RA0990-30 | F39-HGA1000 | |
| F3SG-[]RA1040-14 | F3SG-[]RA1070-30 | F39-HGA1080 | |
| F3SG-[]RA1120-14 | F3SG-[]RA1150-30 | F39-HGA1160 | |
| F3SG-[]RA1200-14 | F3SG-[]RA1230-30 | F39-HGA1240 | |
| F3SG-[]RA1280-14 | F3SG-[]RA1310-30 | F39-HGA1320 | |
| F3SG-[]RA1360-14 | F3SG-[]RA1390-30 | F39-HGA1400 | |
| F3SG-[]RA1440-14 | F3SG-[]RA1470-30 | F39-HGA1480 | |
| F3SG-[]RA1520-14 | F3SG-[]RA1550-30 | F39-HGA1560 | |
| F3SG-[]RA1600-14 | F3SG-[]RA1630-30 | F39-HGA1640 | |
| F3SG-[]RA1680-14 | F3SG-[]RA1710-30 | F39-HGA1720 | |
| F3SG-[]RA1760-14 | F3SG-[]RA1790-30 | F39-HGA1800 | |
| F3SG-[]RA1840-14 | F3SG-[]RA1870-30 | F39-HGA1880 | |
| F3SG-[]RA1920-14 | F3SG-[]RA1950-30 | F39-HGA1960 | |
| F3SG-[]RA2000-14 | F3SG-[]RA2030-30 | F39-HGA1480 | |
| F39-HGA0550 | |||
| F3SG-[]RA2080-14 | F3SG-[]RA2110-30 | F39-HGA1560 | |
| F39-HGA0550 | |||
| - | F3SG-[]RA2190-30 | F39-HGA1640 | |
| F39-HGA0550 | |||
| - | F3SG-[]RA2270-30 | F39-HGA1720 | |
| F39-HGA0550 | |||
| - | F3SG-[]RA2350-30 | F39-HGA1800 | |
| F39-HGA0550 | |||
| - | F3SG-[]RA2430-30 | F39-HGA1880 | |
| F39-HGA0550 | |||
| - | F3SG-[]RA2510-30 | F39-HGA1960 | |
| F39-HGA0550 | |||
測試棒
| 直徑 | 型號 |
|---|---|
| φ14mm | F39-TRD14 |
| φ30mm | F39-TRD30 |
F3SG-RE 安全光柵 Easy型
本體
安全光柵
手指檢測用（最小檢測物體 φ14mm）
| 光軸數 | 偵測寬度(mm) | 型號 | |
|---|---|---|---|
| PNP輸出 | NPN輸出 | ||
| 15 | 160 | F3SG-4RE0160P14 | F3SG-4RE0160N14 |
| 23 | 240 | F3SG-4RE0240P14 | F3SG-4RE0240N14 |
| 31 | 320 | F3SG-4RE0320P14 | F3SG-4RE0320N14 |
| 39 | 400 | F3SG-4RE0400P14 | F3SG-4RE0400N14 |
| 47 | 480 | F3SG-4RE0480P14 | F3SG-4RE0480N14 |
| 55 | 560 | F3SG-4RE0560P14 | F3SG-4RE0560N14 |
| 63 | 640 | F3SG-4RE0640P14 | F3SG-4RE0640N14 |
| 71 | 720 | F3SG-4RE0720P14 | F3SG-4RE0720N14 |
| 79 | 800 | F3SG-4RE0800P14 | F3SG-4RE0800N14 |
| 87 | 880 | F3SG-4RE0880P14 | F3SG-4RE0880N14 |
| 95 | 960 | F3SG-4RE0960P14 | F3SG-4RE0960N14 |
| 103 | 1,040 | F3SG-4RE1040P14 | F3SG-4RE1040N14 |
| 111 | 1,120 | F3SG-4RE1120P14 | F3SG-4RE1120N14 |
| 119 | 1,200 | F3SG-4RE1200P14 | F3SG-4RE1200N14 |
| 127 | 1,280 | F3SG-4RE1280P14 | F3SG-4RE1280N14 |
| 135 | 1,360 | F3SG-4RE1360P14 | F3SG-4RE1360N14 |
| 143 | 1,440 | F3SG-4RE1440P14 | F3SG-4RE1440N14 |
| 151 | 1,520 | F3SG-4RE1520P14 | F3SG-4RE1520N14 |
| 159 | 1,600 | F3SG-4RE1600P14 | F3SG-4RE1600N14 |
| 167 | 1,680 | F3SG-4RE1680P14 | F3SG-4RE1680N14 |
| 175 | 1,760 | F3SG-4RE1760P14 | F3SG-4RE1760N14 |
| 183 | 1,840 | F3SG-4RE1840P14 | F3SG-4RE1840N14 |
| 191 | 1,920 | F3SG-4RE1920P14 | F3SG-4RE1920N14 |
| 199 | 2,000 | F3SG-4RE2000P14 | F3SG-4RE2000N14 |
| 207 | 2,080 | F3SG-4RE2080P14 | F3SG-4RE2080N14 |
手臂、手腕檢測用(最小檢測物體 φ30mm)
| 光軸數 | 偵測寬度(mm) | 型號 | |
|---|---|---|---|
| PNP輸出 | NPN輸出 | ||
| 8 | 190 | F3SG-4RE0190P30 | F3SG-4RE0190N30 |
| 12 | 270 | F3SG-4RE0270P30 | F3SG-4RE0270N30 |
| 16 | 350 | F3SG-4RE0350P30 | F3SG-4RE0350N30 |
| 20 | 430 | F3SG-4RE0430P30 | F3SG-4RE0430N30 |
| 24 | 510 | F3SG-4RE0510P30 | F3SG-4RE0510N30 |
| 28 | 590 | F3SG-4RE0590P30 | F3SG-4RE0590N30 |
| 32 | 670 | F3SG-4RE0670P30 | F3SG-4RE0670N30 |
| 36 | 750 | F3SG-4RE0750P30 | F3SG-4RE0750N30 |
| 40 | 830 | F3SG-4RE0830P30 | F3SG-4RE0830N30 |
| 44 | 910 | F3SG-4RE0910P30 | F3SG-4RE0910N30 |
| 48 | 990 | F3SG-4RE0990P30 | F3SG-4RE0990N30 |
| 52 | 1,070 | F3SG-4RE1070P30 | F3SG-4RE1070N30 |
| 56 | 1,150 | F3SG-4RE1150P30 | F3SG-4RE1150N30 |
| 60 | 1,230 | F3SG-4RE1230P30 | F3SG-4RE1230N30 |
| 64 | 1,310 | F3SG-4RE1310P30 | F3SG-4RE1310N30 |
| 68 | 1,390 | F3SG-4RE1390P30 | F3SG-4RE1390N30 |
| 72 | 1,470 | F3SG-4RE1470P30 | F3SG-4RE1470N30 |
| 76 | 1,550 | F3SG-4RE1550P30 | F3SG-4RE1550N30 |
| 80 | 1,630 | F3SG-4RE1630P30 | F3SG-4RE1630N30 |
| 84 | 1,710 | F3SG-4RE1710P30 | F3SG-4RE1710N30 |
| 88 | 1,790 | F3SG-4RE1790P30 | F3SG-4RE1790N30 |
| 92 | 1,870 | F3SG-4RE1870P30 | F3SG-4RE1870N30 |
| 96 | 1,950 | F3SG-4RE1950P30 | F3SG-4RE1950N30 |
| 100 | 2,030 | F3SG-4RE2030P30 | F3SG-4RE2030N30 |
| 104 | 2,110 | F3SG-4RE2110P30 | F3SG-4RE2110N30 |
| 108 | 2,190 | F3SG-4RE2190P30 | F3SG-4RE2190N30 |
| 112 | 2,270 | F3SG-4RE2270P30 | F3SG-4RE2270N30 |
| 116 | 2,350 | F3SG-4RE2350P30 | F3SG-4RE2350N30 |
| 120 | 2,430 | F3SG-4RE2430P30 | F3SG-4RE2430N30 |
| 124 | 2,510 | F3SG-4RE2510P30 | F3SG-4RE2510N30 |
選購品（另售）

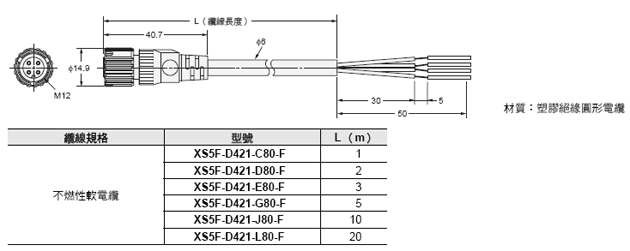

單接頭纜線（圓型防水接頭：附纜線接頭 插座單接頭）
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
M12接頭 (4 PIN)、4芯 |
1m |  |
XS5F-D421-C80-F |
| 2m | XS5F-D421-D80-F | |||
| 3m | XS5F-D421-E80-F | |||
| 5m | XS5F-D421-G80-F | |||
| 10m | XS5F-D421-J80-F | |||
| 20m | XS5F-D421-L80-F |

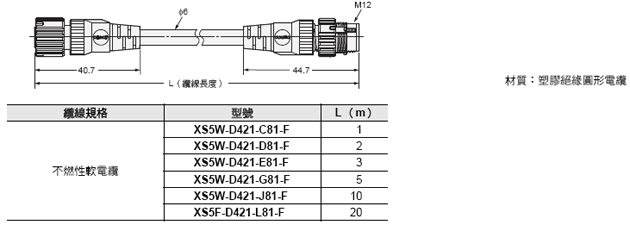

雙接頭纜線（圓型防水接頭：附纜線接頭 插座/插頭雙接頭）
延長纜線用、省配線用
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
M12接頭 (4 PIN) |
1m |  |
XS5W-D421-C81-F |
| 2m | XS5W-D421-D81-F | |||
| 3m | XS5W-D421-E81-F | |||
| 5m | XS5W-D421-G81-F | |||
| 10m | XS5W-D421-J81-F | |||
| 20m | XS5W-D421-L81-F |
Y型接頭插頭/插座雙接頭（Easy型F3SG-RE專用）
| 外觀 | 種類 | 纜線長度 | 規格 | 型號 |
|---|---|---|---|---|
 |
M12接頭 省配線用 |
0.5m |
註. 使用F39-GCNY1型時，檢測距離固定為長距離模式。 |
F39-GCNY1 |

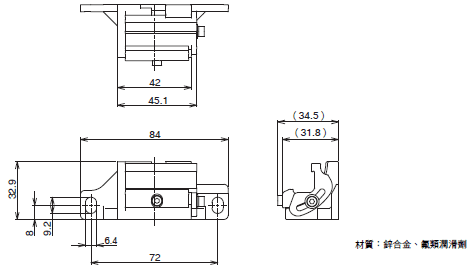

安全光柵安裝金具
| 外觀 | 規格 | 用途 | 型號 |
|---|---|---|---|
|

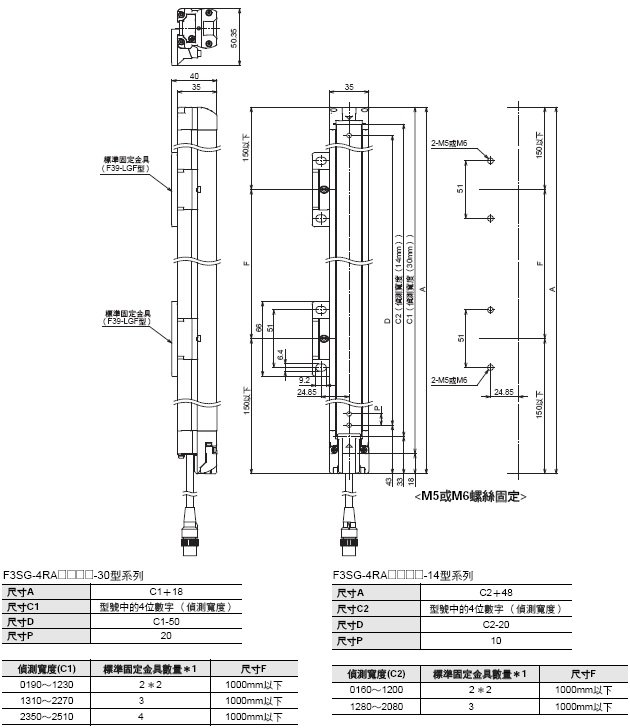

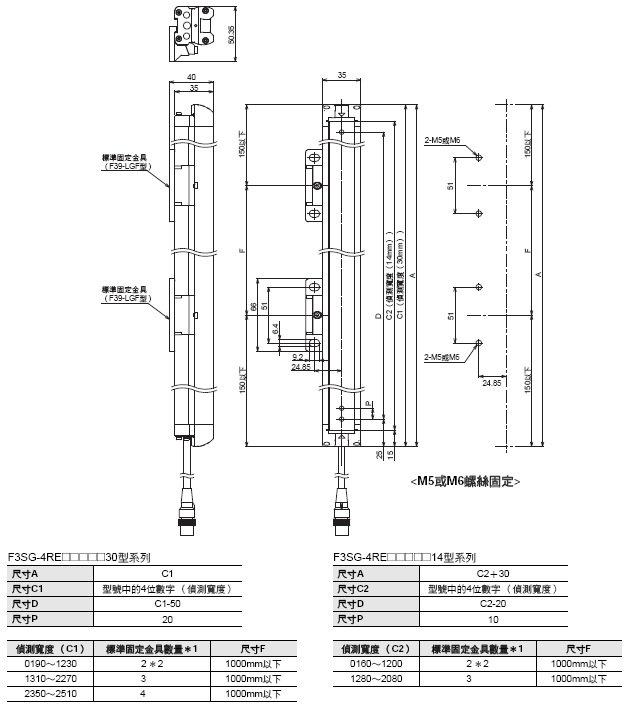

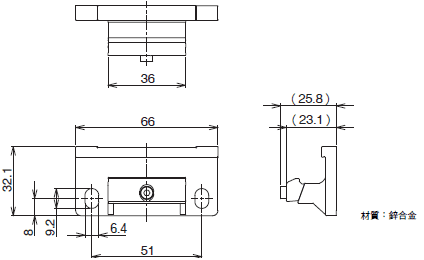

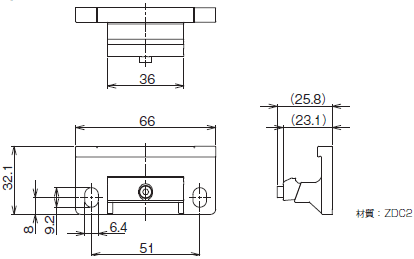

標準固定金具 | F3SG-R安裝用金具。 可側面安裝、背面安裝。 （本體標準附屬品、2個1組。隨附數量請參閱＊1） |
F39-LGF |
|

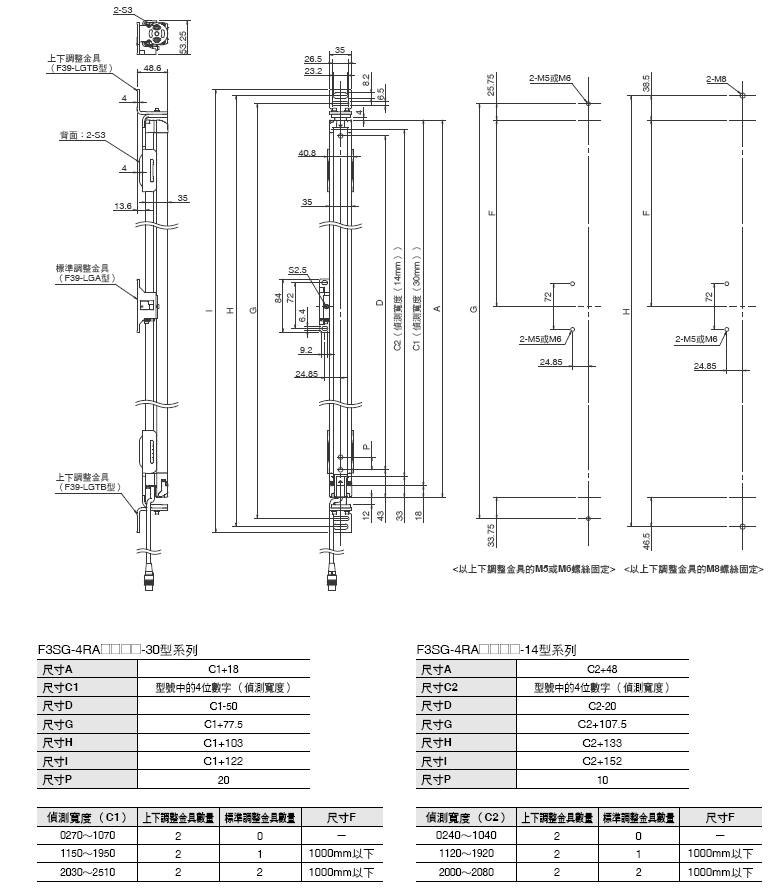

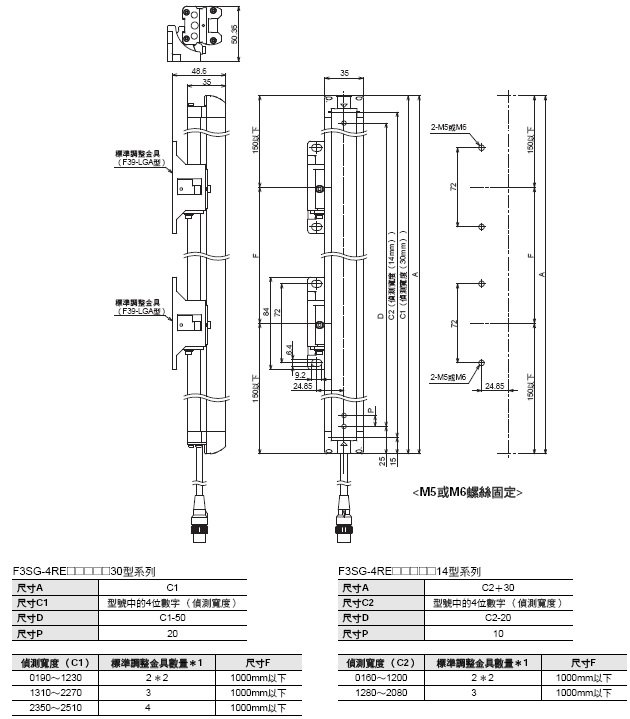

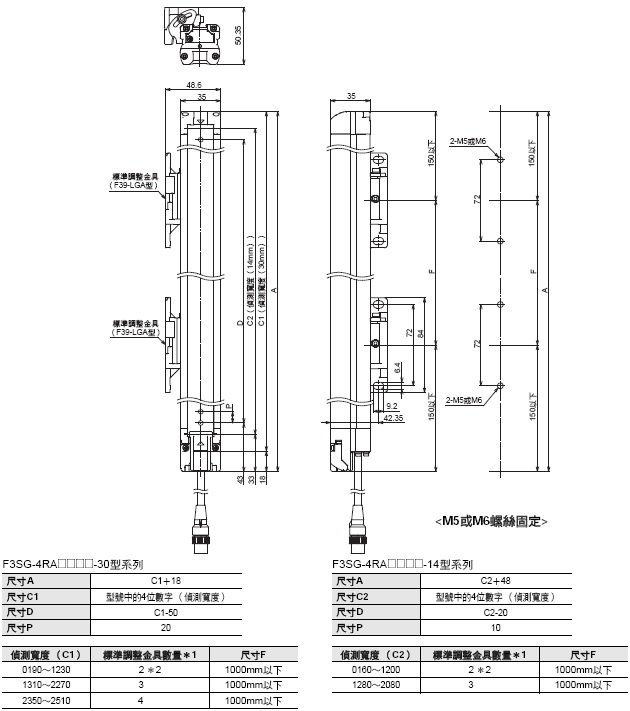

標準調整金具 | 可於安裝F3SG-R的狀態下調整光軸。 角度調整範圍為±15°。 可側面安裝、背面安裝。 （另售、2個1組。必要數量請參閱＊1） |
F39-LGA |
|

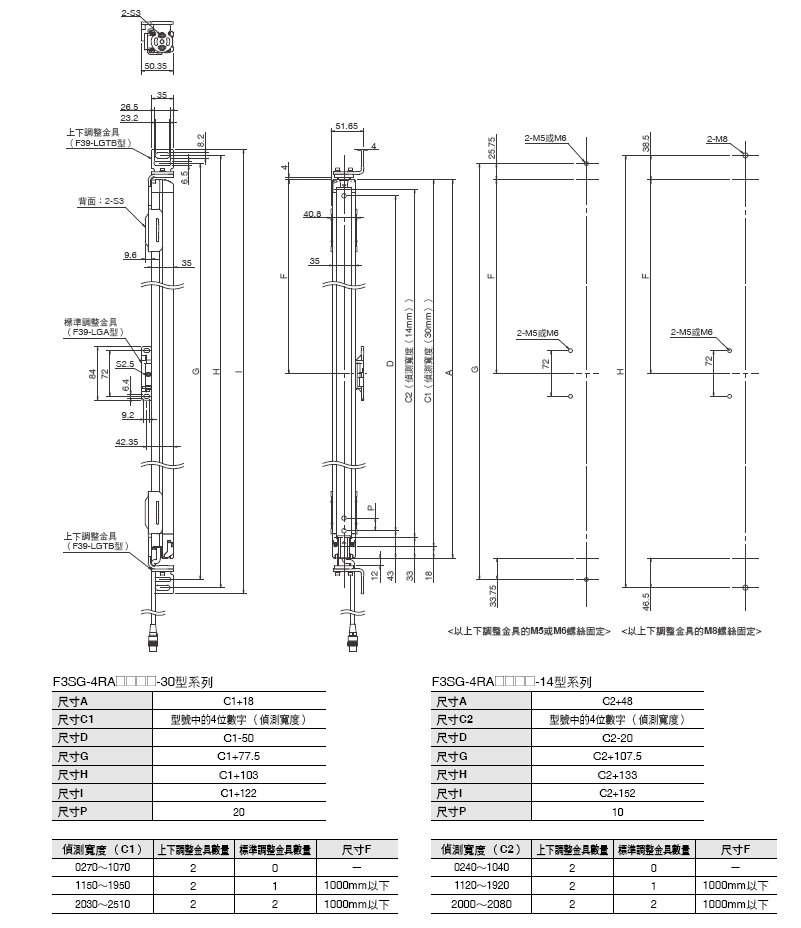

上下調整金具＊2 | 用於F3SG-R上下端的位置。 可於已安裝F3SG-R的狀態下調整光軸。 角度調整範圍為±22.5°。 可側面安裝、背面安裝。 (另售，4個1組) |
F39-LGTB |
|
上下調整金具＊2(自製用) | 上下調整金具(F39-LGTB型)為卸除牆面安裝部金具的金具組。 請配合您的裝置自行備妥牆面安裝部金具。 (另售，4個1組) |
F39-LGTB-1 |
F3SG-4RE[][][][][]30：偵測寬度0190～1230：2組、偵測寬度1310～2270：3組、偵測寬度2350～2510：4組
＊2. 上下調整金具無法與標準固定金具搭配使用。請搭配標準調整金具一起使用。
使用上下調整金具＋標準調整金具時
F3SG-4RE[][][][][]-14型：若偵測寬度為1040以下時，不需要標準調整金具。請購買上下調整金具 F39-LGTB(-1)型×1組。
偵測寬度1120～1920：請購買上下調整金具 F39-LGTB(-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2000～2080：請購買上下調整金具 F39-LGTB(-1)型×1組／標準調整金具 F39-LGA型×2組。
F3SG-4RE[][][][][]-30型：若偵測寬度為1070以下時，不需要標準調整金具。請購買上下調整金具 F39-LGTB(-1)型×1組。
偵測寬度1150～1950：請購買上下調整金具 F39-LGTB(-1)型×1組／標準調整金具 F39-LGA型×1組。
偵測寬度2030～2510：請購買上下調整金具 F39-LGTB(-1)型×1組／標準調整金具 F39-LGA型×2組。
F3SG-R型用雷射指標
| 外觀 | 規格 | 型號 |
|---|---|---|
|
在進行光軸調整的粗調時，安裝至F3SG的光學面， 用雷射光支援光軸的調整。 |
F39-PTG |
濺鍍保護蓋(投光器、受光器共用，1組2支)
安裝金具隨附於濺鍍保護蓋包裝內。
若偵測寬度為2000mm以上，請將長度相異的2種濺鍍保護蓋組裝後使用。
| 外觀 | 適用的安全光柵 | 型號 | |
|---|---|---|---|
| 手指檢測用(最小檢測物體φ14mm) | 手掌、手臂檢測用(最小檢測物體φ30mm) | ||
|
|
F3SG-[]RE0160[]14 | F3SG-[]RE0190[]30 | F39-HGB0180 |
| F3SG-[]RE0240[]14 | F3SG-[]RE0270[]30 | F39-HGB0260 | |
| F3SG-[]RE0320[]14 | F3SG-[]RE0350[]30 | F39-HGB0340 | |
| F3SG-[]RE0400[]14 | F3SG-[]RE0430[]30 | F39-HGB0420 | |
| F3SG-[]RE0480[]14 | F3SG-[]RE0510[]30 | F39-HGB0500 | |
| F3SG-[]RE0560[]14 | F3SG-[]RE0590[]30 | F39-HGB0580 | |
| F3SG-[]RE0640[]14 | F3SG-[]RE0670[]30 | F39-HGB0660 | |
| F3SG-[]RE0720[]14 | F3SG-[]RE0750[]30 | F39-HGB0740 | |
| F3SG-[]RE0800[]14 | F3SG-[]RE0830[]30 | F39-HGB0820 | |
| F3SG-[]RE0880[]14 | F3SG-[]RE0910[]30 | F39-HGB0900 | |
| F3SG-[]RE0960[]14 | F3SG-[]RE0990[]30 | F39-HGB0980 | |
| F3SG-[]RE1040[]14 | F3SG-[]RE1070[]30 | F39-HGB1060 | |
| F3SG-[]RE1120[]14 | F3SG-[]RE1150[]30 | F39-HGB1140 | |
| F3SG-[]RE1200[]14 | F3SG-[]RE1230[]30 | F39-HGB1220 | |
| F3SG-[]RE1280[]14 | F3SG-[]RE1310[]30 | F39-HGB1300 | |
| F3SG-[]RE1360[]14 | F3SG-[]RE1390[]30 | F39-HGB1380 | |
| F3SG-[]RE1440[]14 | F3SG-[]RE1470[]30 | F39-HGB1460 | |
| F3SG-[]RE1520[]14 | F3SG-[]RE1550[]30 | F39-HGB1540 | |
| F3SG-[]RE1600[]14 | F3SG-[]RE1630[]30 | F39-HGB1620 | |
| F3SG-[]RE1680[]14 | F3SG-[]RE1710[]30 | F39-HGB1700 | |
| F3SG-[]RE1760[]14 | F3SG-[]RE1790[]30 | F39-HGB1780 | |
| F3SG-[]RE1840[]14 | F3SG-[]RE1870[]30 | F39-HGB1860 | |
| F3SG-[]RE1920[]14 | F3SG-[]RE1950[]30 | F39-HGB1940 | |
| F3SG-[]RE2000[]14 | F3SG-[]RE2030[]30 | F39-HGB1460 | |
| F39-HGA0550 | |||
| F3SG-[]RE2080[]14 | F3SG-[]RE2110[]30 | F39-HGB1540 | |
| F39-HGA0550 | |||
| - | F3SG-[]RE2190[]30 | F39-HGB1620 | |
| F39-HGA0550 | |||
| - | F3SG-[]RE2270[]30 | F39-HGB1700 | |
| F39-HGA0550 | |||
| - | F3SG-[]RE2350[]30 | F39-HGB1780 | |
| F39-HGA0550 | |||
| - | F3SG-[]RE2430[]30 | F39-HGB1860 | |
| F39-HGA0550 | |||
| - | F3SG-[]RE2510[]30 | F39-HGB1940 | |
| F39-HGA0550 | |||
測試棒
| 直徑 | 型號 |
|---|---|
| φ14mm | F39-TRD14 |
| φ30mm | F39-TRD30 |
F3SG-RA Advance型
本體
| F3SG-4RA[][][][]-14 | F3SG-4RA[][][][]-30 | |||
|---|---|---|---|---|
| 性 能 |
最小檢測物體直徑 | 不透明 | ||
| φ14mm | φ30mm | |||
| 光軸間距 | 10mm | 20mm | ||
| 光軸數 | 15～207光軸 | 8～124光軸 | ||
| 鏡頭尺寸 | 5.2 × 3.4(W × H) mm | φ7mm | ||
| 偵測寬度 | 160～2,080mm | 190～2,510mm | ||
| 檢測距離 | 長 | 0.3～10.0m | 0.3～20.0m | |
| 短 | 0.3～3.0m | 0.3～7.0m | ||
| 應答時間 | ON → OFF | 標準模式：8～18ms ＊1 低速模式：16～36ms ＊1＊2 |
||
| OFF → ON | 40～90ms ＊1 | |||
| ＊1. 單體或連接時的應答時間。 詳細說明請參閱第 18 頁 ＊2. 於設定工具即可選擇。 |
||||
|
有效開口角度(EAA) (IEC 61496-2) |
投光器、受光器檢測距離皆大於3m時為±2.5°以內 | |||
| 光源 | 紅外線LED (波長870nm) | |||
| 開啟電源後的啟動時間 | 2s以下 | |||
| 電力 規格 |
電源電壓(Vs) | SELV/PELV 24 VDC±20% (漣波p-p10%以下) | ||
| 消耗電流 | 詳細說明請參閱第 18 頁 | |||
| 控制輸出(OSSD) |
PNP或NPN電晶體2輸出(以DIP-SW選擇PNP或NPN) 電容負載1μF以下，電感負載2.2H以下。＊1 若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。 |
|||
| 輔助輸出 | PNP或NPN電晶體1輸出(以DIP-SW選擇PNP或NPN) 負載電流100mA以下，殘留電壓2V以下。 |
|||
| 輸出動作模式 | 控制輸出 | 入光時 ON | ||
| 輔助輸出 | 控制輸出資訊（輸出反轉：有效）（出廠時設定）（由設定工具可以選擇） | |||
| 輸入電壓 | ON電壓 | 測試輸入： 24V動作：9V～Vs (漏型電流3mA以下)＊ 0V動作：0V～3Vs (來源電流3mA以下)＊ 無效化輸入A/B： PNP Vs-3V～Vs (漏型電流3mA以下)＊ NPN：0～3V (來源電流3mA以下) 復歸輸入： PNP：Vs-3V～Vs (漏型電流5mA以下)＊ NPN：0～3V (來源電流5 mA以下) |
||
| OFF電壓 | 測試輸入： 24V動作：0～1.5V或開路 0V動作：9V～Vs或開路 無效化輸入A/B、復歸輸入： PNP：0V～1/2Vs或開路＊ NPN：1/2Vs～Vs或開路＊ |
|||
| ＊此處的Vs是指使用環境下的電源電壓。 | ||||
|
過電壓分類 (IEC 60664-1) |
II |
|||
| 指示燈 | 詳細說明請參閱第 20 頁 | |||
| 保護迴路 | 輸出負載短路保護、電源反接保護 | |||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||
| 耐電壓 | AC1,000V、50/60Hz、1分 | |||
| 功能 規格 |
防止相互干擾功能 (掃描編號) |
可透過本功能防止2組裝置相互干擾。 | ||
| 串接功能 | 連結數：最多3組 總光軸數：最多255光軸 連接的感測器之間電纜線合計總長：10m以內 |
|||
| 測試功能 | 自我測試(開啟電源時及通電時) 外部測試(藉由測試輸入來停止投光的功能) |
|||
| 安全相關功能 | 連鎖 外部繼電器監控(EDM) 預置 固定屏蔽功能/浮動屏蔽功能 Reduced resolution 無效化/強制驅動 切換掃描編號 選擇PNP/NPN 變更應答時間 |
|||
| 環境 規格 |
環境溫度 | 動作時 | -10～55℃ (不結冰) | |
| 保存時 | -25～70℃ | |||
| 環境濕度 | 動作時 | 35～85%RH (但不結露) | ||
| 保存時 | 35～95%RH | |||
| 周圍環境照度 | 白熾燈：受光面照度3,000 lx以下 太陽光：受光面照度10,000 lx以下 |
|||
| 保護構造(IEC 60529) | IP65及IP67 | |||
| 耐振動(IEC 61496-1) | 10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次 | |||
| 耐久衝撃(IEC 61496-1) | 100m/s2，3軸各軸皆為1000次 | |||
| 汚染度(IEC 60664-1) | 汚染度3 | |||
| 連接 規格 |
電源纜線 | 連接方式 | M12接頭：5芯(投光器)、8芯(受光器)、嵌合時IP67等級、預接線類型 | |
| 芯數 | 投光器端：5芯、受光器端：8芯 | |||
| 纜線長度 | 0.3m | |||
| 纜線外徑 | 6mm | |||
| 容許彎折半徑 | R5mm | |||
| 串接纜線 | 連接方式 | M12接頭：5芯(投光器)、8芯(受光器)、嵌合時IP67等級 | ||
| 芯數 | 投光器端：5芯、受光器端：8芯 | |||
| 纜線長度 | 0.2m | |||
| 纜線外徑 | 6mm | |||
| 容許彎折半徑 | R5mm | |||
| 延長纜線 -單側接頭纜線 -雙側接頭纜線 |
連接方式 | M12コネクタ: 5芯(投光器)、8芯(受光器)、嵌合時IP67等級 | ||
| 芯數 | 投光器側： 5芯、受光器側： 8芯 | |||
| 纜線長度 | 詳細說明請參閱型錄第13頁 | |||
| 纜線外徑 | 6.6mm | |||
| 容許彎折半徑 | R36mm | |||
| 電源纜線延長 | 最大100m | |||
| 材 質 |
材質 | 框體：鋁合金 蓋子：PBT樹酯 光學蓋：壓克力樹脂 纜線：耐油性PVC樹脂 標準固定金具（F39-LGF型）：鋅合金 FE板：不銹鋼 |
||
| 重量(包裝狀態) | 詳細說明請參閱第 18 頁 | |||
| 附屬品 | 安全注意事項、快速安裝指南、標準固定金具＊、疑難排解標籤、警告區域標籤 ＊同捆的標準固定金具數量會因偵測寬度而有所不同。 [F3SG-4RA[][][][]-14] -偵測寬度0160～1200：2組 -偵測寬度1280～2080：3組 [F3SG-4RA[][][][]-30] -偵測寬度0190～1230：2組 -偵測寬度1310～2270：3組 -偵測寬度2350～2510：4組 |
|||
| 標準 相容 |
符合標準 | 詳細說明請參閱第 19 頁 | ||
| ESPE型(IEC 61496-1) | 類型4 | |||
| 性能等級(PL) /安全類別 | PLe/安全類別4 (EN ISO 13849-1:2008) | |||
| PFHd | 1.1×10-8 （IEC 61508） | |||
| 保證試驗間隔TM | 20年(IEC 61508) | |||
| SFF | 99%(IEC 61508) | |||
| HFT | 1(IEC 61508) | |||
| 分類 | 類型B(IEC 61508-2) | |||
| 通訊方式 | Bluetooth Ver3.0 |
|---|---|
| 通訊規範 | 序列埠規範(SPP) |
| 通訊距離 | 約10m以內(輸出：Class2)＊ |
型號/應答時間/消費電流/重量
F3SG-4RA[][][][]-14型
| 型號 | 光軸數 | 偵測寬度［mm］ | 應答時間[ms] | 消耗電流[mA] | 重量[kg]＊2 | |||
|---|---|---|---|---|---|---|---|---|
| ON→OFF＊1 | OFF ( 同步)→ON | OFF (非同步)→ON | 投光器 | 受光器 | ||||
| F3SG-4RA0160-14 | 15 | 160 | 8 | 40 | 140 | 40 | 75 | 1.8 |
| F3SG-4RA0240-14 | 23 | 240 | 8 | 40 | 140 | 45 | 75 | 2.0 |
| F3SG-4RA0320-14 | 31 | 320 | 8 | 40 | 140 | 55 | 75 | 2.2 |
| F3SG-4RA0400-14 | 39 | 400 | 8 | 40 | 140 | 60 | 80 | 2.7 |
| F3SG-4RA0480-14 | 47 | 480 | 13 | 65 | 165 | 50 | 80 | 2.9 |
| F3SG-4RA0560-14 | 55 | 560 | 13 | 65 | 165 | 55 | 80 | 3.1 |
| F3SG-4RA0640-14 | 63 | 640 | 13 | 65 | 165 | 60 | 85 | 3.3 |
| F3SG-4RA0720-14 | 71 | 720 | 13 | 65 | 165 | 65 | 85 | 3.9 |
| F3SG-4RA0800-14 | 79 | 800 | 13 | 65 | 165 | 65 | 90 | 4.1 |
| F3SG-4RA0880-14 | 87 | 880 | 13 | 65 | 165 | 70 | 90 | 4.3 |
| F3SG-4RA0960-14 | 95 | 960 | 13 | 65 | 165 | 75 | 90 | 4.5 |
| F3SG-4RA1040-14 | 103 | 1040 | 13 | 65 | 165 | 80 | 95 | 4.7 |
| F3SG-4RA1120-14 | 111 | 1120 | 13 | 65 | 165 | 85 | 95 | 4.8 |
| F3SG-4RA1200-14 | 119 | 1200 | 13 | 65 | 165 | 90 | 100 | 5.0 |
| F3SG-4RA1280-14 | 127 | 1280 | 13 | 65 | 165 | 95 | 100 | 5.2 |
| F3SG-4RA1360-14 | 135 | 1360 | 13 | 65 | 165 | 95 | 105 | 5.6 |
| F3SG-4RA1440-14 | 143 | 1440 | 18 | 90 | 190 | 85 | 105 | 5.8 |
| F3SG-4RA1520-14 | 151 | 1520 | 18 | 90 | 190 | 90 | 105 | 6.0 |
| F3SG-4RA1600-14 | 159 | 1600 | 18 | 90 | 190 | 90 | 110 | 6.6 |
| F3SG-4RA1680-14 | 167 | 1680 | 18 | 90 | 190 | 95 | 110 | 6.8 |
| F3SG-4RA1760-14 | 175 | 1760 | 18 | 90 | 190 | 100 | 115 | 7.0 |
| F3SG-4RA1840-14 | 183 | 1840 | 18 | 90 | 190 | 100 | 115 | 7.2 |
| F3SG-4RA1920-14 | 191 | 1920 | 18 | 90 | 190 | 105 | 120 | 7.3 |
| F3SG-4RA2000-14 | 199 | 2000 | 18 | 90 | 190 | 105 | 120 | 7.5 |
| F3SG-4RA2080-14 | 207 | 2080 | 18 | 90 | 190 | 110 | 125 | 8.1 |
＊2. 重量是投受光器各一台及包含金具等捆包狀態下的重量。
F3SG-4RA[][][][]-30型
| 型號 | 光軸數 | 偵測寬度［mm］ | 應答時間[ms] | 消耗電流[mA] | 重量[kg]＊2 | |||
|---|---|---|---|---|---|---|---|---|
| ON→OFF＊1 | OFF ( 同步)→ON | OFF (非同步)→ON | 投光器 | 受光器 | ||||
| F3SG-4RA0190-30 | 8 | 190 | 8 | 40 | 140 | 35 | 75 | 1.8 |
| F3SG-4RA0270-30 | 12 | 270 | 8 | 40 | 140 | 35 | 75 | 2.0 |
| F3SG-4RA0350-30 | 16 | 350 | 8 | 40 | 140 | 40 | 75 | 2.2 |
| F3SG-4RA0430-30 | 20 | 430 | 8 | 40 | 140 | 45 | 75 | 2.7 |
| F3SG-4RA0510-30 | 24 | 510 | 8 | 40 | 140 | 50 | 75 | 2.9 |
| F3SG-4RA0590-30 | 28 | 590 | 8 | 40 | 140 | 50 | 75 | 3.1 |
| F3SG-4RA0670-30 | 32 | 670 | 8 | 40 | 140 | 55 | 75 | 3.3 |
| F3SG-4RA0750-30 | 36 | 750 | 8 | 40 | 140 | 60 | 80 | 3.9 |
| F3SG-4RA0830-30 | 40 | 830 | 8 | 40 | 140 | 65 | 80 | 4.0 |
| F3SG-4RA0910-30 | 44 | 910 | 13 | 65 | 165 | 50 | 80 | 4.2 |
| F3SG-4RA0990-30 | 48 | 990 | 13 | 65 | 165 | 50 | 80 | 4.4 |
| F3SG-4RA1070-30 | 52 | 1070 | 13 | 65 | 165 | 55 | 80 | 4.6 |
| F3SG-4RA1150-30 | 56 | 1150 | 13 | 65 | 165 | 55 | 85 | 4.8 |
| F3SG-4RA1230-30 | 60 | 1230 | 13 | 65 | 165 | 55 | 85 | 4.9 |
| F3SG-4RA1310-30 | 64 | 1310 | 13 | 65 | 165 | 60 | 85 | 5.1 |
| F3SG-4RA1390-30 | 68 | 1390 | 13 | 65 | 165 | 60 | 85 | 5.6 |
| F3SG-4RA1470-30 | 72 | 1470 | 13 | 65 | 165 | 65 | 85 | 5.8 |
| F3SG-4RA1550-30 | 76 | 1550 | 13 | 65 | 165 | 65 | 90 | 6.0 |
| F3SG-4RA1630-30 | 80 | 1630 | 13 | 65 | 165 | 70 | 90 | 6.5 |
| F3SG-4RA1710-30 | 84 | 1710 | 13 | 65 | 165 | 70 | 90 | 6.7 |
| F3SG-4RA1790-30 | 88 | 1790 | 13 | 65 | 165 | 70 | 90 | 6.9 |
| F3SG-4RA1870-30 | 92 | 1870 | 13 | 65 | 165 | 75 | 90 | 7.1 |
| F3SG-4RA1950-30 | 96 | 1950 | 13 | 65 | 165 | 75 | 95 | 7.3 |
| F3SG-4RA2030-30 | 100 | 2030 | 13 | 65 | 165 | 80 | 95 | 7.4 |
| F3SG-4RA2110-30 | 104 | 2110 | 13 | 65 | 165 | 80 | 95 | 8.0 |
| F3SG-4RA2190-30 | 108 | 2190 | 13 | 65 | 165 | 85 | 95 | 8.2 |
| F3SG-4RA2270-30 | 112 | 2270 | 13 | 65 | 165 | 85 | 100 | 8.4 |
| F3SG-4RA2350-30 | 116 | 2350 | 13 | 65 | 165 | 85 | 100 | 8.8 |
| F3SG-4RA2430-30 | 120 | 2430 | 13 | 65 | 165 | 90 | 100 | 8.9 |
| F3SG-4RA2510-30 | 124 | 2510 | 13 | 65 | 165 | 90 | 100 | 9.1 |
＊1. 上述的應答時間是將掃描編號設定為CodeB時的數值。設定為CodeA時的應答時間，會較上述數值縮短1ms。 能夠維持最小檢測物體的測試棒最大動作速度為2.0m/s。
＊2. 重量是投受光器各一台及包含金具等捆包狀態下的重量。
關於法規與標準
1. F3SG-R並未接受日本勞動安全衛生法第四十四條之二的「型號核准」。因此，在日本國內依法該規第四十二條之
「衝壓機器或裁斷機之安全裝置」使用F3SG-R時，機械控制系統須通過型號核准。
「衝壓機器或裁斷機之安全裝置」使用F3SG-R時，機械控制系統須通過型號核准。
2. F3SG-R為EU （歐盟）機械指令附屬書V第2項中所指定的電氣感測式保護裝置
（ESPE：Electro-Sensitive Protective Equipment）。
3. EC適用宣言
OMRON鄭重聲明F3SG-R符合下列EC指令的要求。
機械指令 2006/42/EC
EMC指令 2004/108/EC
4. 符合標準
（1）歐洲標準
EN61496-1 (Type 4 ESPE)、EN 61496-2 (Type 4 AOPD)、EN61508-1～4 (SIL 3)、
EN ISO 13849-1:2008 (PLe、安全類別4)
EN ISO 13849-1:2008 (PLe、安全類別4)
（2）國際標準
IEC61496-1 (Type 4 ESPE)、IEC61496-2(Type 4 AOPD)、IEC61508～4 (SIL 3)、
ISO 13849-1:2006 (PLe、安全類別4)
ISO 13849-1:2006 (PLe、安全類別4)
（3） JIS標準
JIS B 9704-1 (Type 4 ESPE)、JIS B 9704-2 (Type 4 AOPD)
（4）北美標準
UL61496-1(Type 4 ESPE)、UL61496-2 （Type 4 AOPD)、UL508、UL1998、
CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8
（5）中國標準
GB4584 （沖壓機用光電保護裝置技術條件）
5. 第三方認證
（1） TUV SUD
・EC型號試驗認證：
EU機械指令、Type 4 ESPE （EN61496-1）、Type 4 AOPD （EN 61496-2）
・認證：
Type 4 ESPE （EN61496-1）、Type 4 AOPD （EN61496-2）、EN 61508-1～4 （SIL 3）、
EN ISO 13849-1:2008 （PLe、安全類別4）
（2） UL
・UL列表
Type 4 ESPE （UL61496-1）、Type 4 AOPD （UL61496-2）、UL508、UL1998、
CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8
CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8
（3）中國國家鑄造鍛造機械品質監督檢查中心
・認證：
GB4584(衝壓機用光電保護裝置技術條件)
6. 其他標準
F3SG-R是依據下列標準進行設計。為確保您的最終系統符合下列標準與規範，請依照所有其他相關標準、
法規與規範進行設計及使用。若有任何不明之處，請洽詢UL等相關專業機構。
法規與規範進行設計及使用。若有任何不明之處，請洽詢UL等相關專業機構。
・歐洲標準EN415-4、EN691-1、EN692、EN693、IEC/TS 62046
・美國職業安全衛生標準OSHA 29 CFR 1910.212
・美國職業安全衛生標準OSHA 29 CFR 1910.217
・美國標準ANSI B11.1～B11.19
・美國標準ANSI/RIA R15.06
・加拿大標準協會CSA Z142、Z432、Z434
・SEMI標準SEMI S2
・日本厚生勞動省＜機械綜合安全基準相關指標＞2007年7月31日發布第0731001號
・中國標準GB17120, GB27607
指示燈
投光器
| 指示名稱 | 顯示 顏色 |
亮燈 | 閃爍 | |
|---|---|---|---|---|
| 測試 | TEST | 綠 | ─ ─ | 外部測試時閃爍 |
| 檢測距離 | LONG | 綠 | 檢測距離變更功能在長距離模式下時會亮燈 |
因DIP-SW設定錯誤或檢測距離變更設定錯誤 導致鎖定時會閃爍 |
| 電源 | POWER | 綠 | 投光器的電源開啟時會亮燈 | 因雜訊導致異常時會閃爍 |
| 鎖定 | LOCKOUT | 紅 | ─ ─ | 投光器端鎖定時會閃爍 |
受光器
| 指示名稱 | 顯示 顏色 |
亮燈 | 閃爍 | |
|---|---|---|---|---|
| 上端入光 | TOP | 藍 | 最上端的光軸接收到時會亮燈 |
無效化/強制驅動中、或外蓋錯誤、 其他感測器錯誤時會閃爍 |
| PNP/NPN 模式 |
NPN | 綠 | DIP-SW的PNP/NPN選擇會於NPN模式時亮燈 | ─ ─ |
| 應答時間 | SLOW | 綠 | 應答時間變更功能有效時會亮燈 | ─ ─ |
| 序列錯誤 | SEQ | 黄 | ─ ─ | 使用無效化功能或預置功能時，若發生序列錯誤即會閃爍 |
| 屏蔽功能 | BLANK | 綠 |
屏蔽功能、警告區域功能、 Reduced resolution功能任一有效時即會亮燈 |
示教時，或屏蔽監控錯誤導致鎖定時即會閃爍 |
| 組態 | CFG | 綠 | ─ ─ |
示教時，動態無效化功能在測定區域中， 或設定值、組合結構錯誤導致鎖定時即會閃爍 |
| 連鎖 | INT-LK | 黄 | 連鎖狀態下即會亮燈 | 使用預置功能時即會閃爍 |
| 外部繼電器監控 | EDM | 綠 | 輸入至復歸輸入後即會亮燈 | 外部繼電器監控錯誤導致鎖定時即會閃爍 |
| 內部錯誤 | INTERNAL | 紅 | ─ ─ |
因內部錯誤而鎖定、電源電壓異常或因雜訊 而發生異常時會閃爍 |
| 鎖定 | LOCKOUT | 紅 | ─ ─ | 受光器端鎖定時會閃爍 |
| 穩定入光 | STB | 綠 | 入光量超過輸出ON閾值的170%時會亮燈 |
受到周圍光線及振動的影響， 使控制輸出轉為OFF時會閃爍 |
| ON/OFF輸出 | ON/OFF | 綠 | 控制輸出為ON時亮燈 | ─ ─ |
| 紅 | 控制輸出為OFF時，或感測器正在設定時會亮燈 |
因控制輸出錯誤而鎖定、電源電壓異常或因雜訊 而發生異常時會閃爍 |
||
| 通訊 | COM | 綠 | 投受光器之間建立通訊時會亮燈 |
因通訊錯誤而鎖定、電源電壓異常或因雜訊 而發生異常時會閃爍 |
| 下端入光 | BTM | 藍 | 最下端的光軸接收到時會亮燈 |
無效化/強制驅動中、或DIP開關設定錯誤 導致鎖定時會閃爍 |
介面模組/規格
| 連接PC | PC/AT互換機(可使用Microsoft Windows 的電腦) |
|---|---|
| 作業系統(OS) | Windows 7(32-bit/64-bit), Windows 8(32-bit/64-bit) |
| 通訊埠 | USB連接埠×1 |
| 環境溫度 | 動作時：-10～55℃，保存時：-30～70℃ (不結冰、不結露) |
| 環境濕度 | 動作時：35～85%RH，保存時：35～95%RH (不結露) |
燈/規格
| 項目 | F39-LP |
|---|---|
| 適用感測器 | F3SG-[]RA型系列(受光器) |
| LED發光色 | 紅色/綠色/橘色 |
| 電源電壓 | DC24V±20%漣波(p-p) 10%以下(感測器供給) |
| 消耗電流 | 25mA以下(感測器供給) |
| 環境溫度 | 動作時：-10～55℃，保存時：-25～70℃ (不結冰、不結露) |
| 環境濕度 | 動作時：35～85%RH，保存時：35～95%RH (不結露) |
| 耐振動 | 10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次 |
| 耐衝撃 | 100m/s2、XYZ各方向各1000次 |
| 保護構造 | IP65及IP67 (F3SG型嵌合時) |
| 連接方式 | F3SG-[]RA型終端接頭連接型 |
| 材質 | 聚碳酸酯(照光部)，PBT樹酯(其他機身部) |
| 重量 | 45g (包裝狀態) |
F3SG-RE Easy型
本體
| F3SG-4RE[][][][][]14 | F3SG-4RE[][][][][]30 | |||
|---|---|---|---|---|
| 性 能 |
最小檢測物體直徑 | 不透明 | ||
| φ14mm | φ30mm | |||
| 光軸間距 | 10mm | 20mm | ||
| 光軸數 | 15～207光軸 | 8～124光軸 | ||
| 鏡頭尺寸 | 5.2 × 3.4(W × H) mm | φ7mm | ||
| 偵測寬度 | 160～2,080mm | 190～2,510mm | ||
| 檢測距離 | 長 | 0.3～10.0m | 0.3～20.0m | |
| 短 | 0.3～3.0m | 0.3～7.0m | ||
| 應答時間 | ON → OFF | 5～15ms＊1 | ||
| OFF → ON | 25～75ms＊1 | |||
| ＊1. 單體或連接時的應答時間。 詳細說明請參閱以下「型號/應答時間/消費電流/重量」表格 |
||||
|
有效開口角度(EAA) (IEC 61496-2) |
投光器、受光器檢測距離皆大於3m時為±2.5°以內 | |||
| 光源 | 紅外線LED (波長870nm) | |||
| 開啟電源後的啟動時間 | 2s以下 | |||
| 電力 規格 |
電源電壓(Vs) | SELV/PELV 24 VDC±20% (漣波p-p10%以下) | ||
| 消耗電流 | 詳細說明請參閱以下「型號/應答時間/消費電流/重量」表格 | |||
| 控制輸出(OSSD) | F3SG-4RE[][][][]P[][]：PNP 電晶體2輸出 F3SG-4RE[][][][]N[][]：NPN 電晶體2輸出 |
|||
|
負載電流300mA以下，殘留電壓2V以下(因纜線延長所導致的電壓下降除外)， 電容負載1μF以下，電感負載2.2H以下。＊1 若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。 |
||||
|
輸出動作 模式 |
控制輸出 | 入光時 ON | ||
| 輸入電壓 | ON電壓 | 檢測距離選擇輸入： 長距離：9V～Vs (漏型電流3mA以下)＊ 短距離：0～3V (來源 電流3mA以下) |
||
| OFF電壓 | ||||
| ＊此處的Vs是指使用環境下的電源電壓。 | ||||
| 過電壓分類(IEC 60664-1) | II | |||
| 指示燈 | 詳細說明請參閱以下「指示燈」表格 | |||
| 保護迴路 | 輸出負載短路保護、電源反接保護 | |||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||
| 耐電壓 | AC1,000V、50/60Hz、1分 | |||
| 功能 規格 |
測試功能 | 自我測試(開啟電源時及通電時) | ||
| 環境 規格 |
環境溫度 | 動作時 | -10～55℃ (不結冰) | |
| 保存時 | -25～70℃ | |||
| 環境濕度 | 動作時 | 35～85%RH (但不結露) | ||
| 保存時 | 35～95%RH | |||
| 周圍環境照度 | 白熾燈：受光面照度3,000 lx以下 太陽光：受光面照度10,000 lx以下 |
|||
| 保護構造(IEC 60529) | IP65及IP67 | |||
| 耐振動(IEC 61496-1) | 10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次 | |||
| 耐久衝撃(IEC 61496-1) | 100m/s2，3軸各軸皆為1000次 | |||
| 汚染度(IEC 60664-1) | 汚染度3 | |||
| 連接 規格 |
電源纜線 | 連接方式 | M12接頭：4芯、嵌合時IP67等級、直接出線型 | |
| 芯數 | 投光器端：4芯、受光器端：4芯 | |||
| 纜線長度 | 0.3m | |||
| 纜線外徑 | 6mm | |||
| 容許彎折半徑 | R5mm | |||
| 延長纜線 -單側接頭纜線 -雙側接頭纜線 |
連接方式 |
請使用XS5[]-D42[]系列。 |
||
| 芯數 | ||||
| 纜線長度 | ||||
| 纜線外徑 | ||||
| 容許彎折半徑 | ||||
| 電源纜線延長 | 最大100m | |||
| 材 質 |
材質 | 框體：鋁合金 蓋子：PBT樹酯 光學蓋：壓克力樹脂 纜線：耐油性PVC樹脂 標準固定金具（F39-LGF型）：鋅合金 FE板：不銹鋼 |
||
| 重量(包裝狀態) | 詳細說明請參閱以下「型號/應答時間/消費電流/重量」表格 | |||
| 附屬品 | 安全注意事項、快速安裝指南、標準固定金具＊、疑難排解標籤 ＊同捆的標準固定金具數量會因偵測寬度而有所不同。 [F3SG-4RE[][][][][]14] -偵測寬度0160～1200：2組 -偵測寬度1280～2080：3組 [F3SG-4RE[][][][][]30] -偵測寬度0190～1230：2組 -偵測寬度1310～2270：3組 -偵測寬度2350～2510：4組 |
|||
| 符合 標準 |
符合標準 | 詳細說明請參閱第 19 頁 | ||
| ESPE型(IEC 61496-1) | 類型4 | |||
| 性能等級(PL) /安全類別 | PLe/安全類別4 (ENISO 13849-1:2008) | |||
| PFHd | 9.1×10-9 （IEC 61508） | |||
| 保證試驗間隔TM | 20年(IEC 61508) | |||
| SFF | 99%(IEC 61508) | |||
| HFT | 1(IEC 61508) | |||
| 分類 | 類型B(IEC 61508-2) | |||
型號/應答時間/消費電流/重量
F3SG-4RE[][][][][]-14型
| 型號 | 光軸數 | 偵測寬度 ［mm］ |
應答時間[ms] | 消耗電流[mA] | 重量 [kg] ＊ |
|||
|---|---|---|---|---|---|---|---|---|
| ON→ OFF |
OFF (同步) →ON |
OFF (非同步) →ON |
投光器 | 受光器 | ||||
| F3SG-4RE0160[]14 | 15 | 160 | 5 | 25 | 125 | 45 | 50 | 1.7 |
| F3SG-4RE0240[]14 | 23 | 240 | 5 | 25 | 125 | 55 | 55 | 1.9 |
| F3SG-4RE0320[]14 | 31 | 320 | 7 | 35 | 135 | 55 | 55 | 2.1 |
| F3SG-4RE0400[]14 | 39 | 400 | 7 | 35 | 135 | 65 | 60 | 2.6 |
| F3SG-4RE0480[]14 | 47 | 480 | 7 | 35 | 135 | 70 | 60 | 2.8 |
| F3SG-4RE0560[]14 | 55 | 560 | 7 | 35 | 135 | 80 | 60 | 3.1 |
| F3SG-4RE0640[]14 | 63 | 640 | 7 | 35 | 135 | 85 | 65 | 3.3 |
| F3SG-4RE0720[]14 | 71 | 720 | 9 | 45 | 145 | 80 | 65 | 3.8 |
| F3SG-4RE0800[]14 | 79 | 800 | 9 | 45 | 145 | 85 | 70 | 4 |
| F3SG-4RE0880[]14 | 87 | 880 | 9 | 45 | 145 | 90 | 70 | 4.2 |
| F3SG-4RE0960[]14 | 95 | 960 | 9 | 45 | 145 | 95 | 75 | 4.4 |
| F3SG-4RE1040[]14 | 103 | 1040 | 9 | 45 | 145 | 100 | 75 | 4.6 |
| F3SG-4RE1120[]14 | 111 | 1120 | 11 | 55 | 155 | 90 | 75 | 4.7 |
| F3SG-4RE1200[]14 | 119 | 1200 | 11 | 55 | 155 | 95 | 80 | 4.9 |
| F3SG-4RE1280[]14 | 127 | 1280 | 11 | 55 | 155 | 100 | 80 | 5.1 |
| F3SG-4RE1360[]14 | 135 | 1360 | 11 | 55 | 155 | 105 | 85 | 5.6 |
| F3SG-4RE1440[]14 | 143 | 1440 | 11 | 55 | 155 | 110 | 85 | 5.7 |
| F3SG-4RE1520[]14 | 151 | 1520 | 13 | 65 | 165 | 100 | 90 | 5.9 |
| F3SG-4RE1600[]14 | 159 | 1600 | 13 | 65 | 165 | 105 | 90 | 6.5 |
| F3SG-4RE1680[]14 | 167 | 1680 | 13 | 65 | 165 | 110 | 95 | 6.7 |
| F3SG-4RE1760[]14 | 175 | 1760 | 13 | 65 | 165 | 115 | 95 | 6.9 |
| F3SG-4RE1840[]14 | 183 | 1840 | 13 | 65 | 165 | 115 | 95 | 7.1 |
| F3SG-4RE1920[]14 | 191 | 1920 | 15 | 75 | 175 | 110 | 100 | 7.3 |
| F3SG-4RE2000[]14 | 199 | 2000 | 15 | 75 | 175 | 115 | 100 | 7.4 |
| F3SG-4RE2080[]14 | 207 | 2080 | 15 | 75 | 175 | 115 | 105 | 8 |
F3SG-4RE[][][][][]30型
| 型號 | 光軸數 | 偵測寬度 ［mm］ |
應答時間[ms] | 消耗電流[mA] | 重量 [kg] ＊ |
|||
|---|---|---|---|---|---|---|---|---|
| ON→ OFF |
OFF (同步) →ON |
OFF (非同步) →ON |
投光器 | 受光器 | ||||
| F3SG-4RE0190[]30 | 8 | 190 | 5 | 25 | 125 | 40 | 50 | 1.7 |
| F3SG-4RE0270[]30 | 12 | 270 | 5 | 25 | 125 | 45 | 50 | 1.9 |
| F3SG-4RE0350[]30 | 16 | 350 | 5 | 25 | 125 | 50 | 50 | 2.1 |
| F3SG-4RE0430[]30 | 20 | 430 | 5 | 25 | 125 | 55 | 55 | 2.6 |
| F3SG-4RE0510[]30 | 24 | 510 | 5 | 25 | 125 | 60 | 55 | 2.8 |
| F3SG-4RE0590[]30 | 28 | 590 | 7 | 35 | 135 | 50 | 55 | 3 |
| F3SG-4RE0670[]30 | 32 | 670 | 7 | 35 | 135 | 55 | 55 | 3.2 |
| F3SG-4RE0750[]30 | 36 | 750 | 7 | 35 | 135 | 60 | 60 | 3.8 |
| F3SG-4RE0830[]30 | 40 | 830 | 7 | 35 | 135 | 65 | 60 | 4 |
| F3SG-4RE0910[]30 | 44 | 910 | 7 | 35 | 135 | 65 | 60 | 4.2 |
| F3SG-4RE0990[]30 | 48 | 990 | 7 | 35 | 135 | 70 | 60 | 4.4 |
| F3SG-4RE1070[]30 | 52 | 1070 | 7 | 35 | 135 | 75 | 60 | 4.5 |
| F3SG-4RE1150[]30 | 56 | 1150 | 7 | 35 | 135 | 80 | 65 | 4.7 |
| F3SG-4RE1230[]30 | 60 | 1230 | 7 | 35 | 135 | 85 | 65 | 4.9 |
| F3SG-4RE1310[]30 | 64 | 1310 | 7 | 35 | 135 | 85 | 65 | 5.1 |
| F3SG-4RE1390[]30 | 68 | 1390 | 9 | 45 | 145 | 75 | 65 | 5.5 |
| F3SG-4RE1470[]30 | 72 | 1470 | 9 | 45 | 145 | 80 | 65 | 5.7 |
| F3SG-4RE1550[]30 | 76 | 1550 | 9 | 45 | 145 | 80 | 70 | 5.9 |
| F3SG-4RE1630[]30 | 80 | 1630 | 9 | 45 | 145 | 85 | 70 | 6.4 |
| F3SG-4RE1710[]30 | 84 | 1710 | 9 | 45 | 145 | 85 | 70 | 6.6 |
| F3SG-4RE1790[]30 | 88 | 1790 | 9 | 45 | 145 | 90 | 70 | 6.8 |
| F3SG-4RE1870[]30 | 92 | 1870 | 9 | 45 | 145 | 95 | 75 | 7 |
| F3SG-4RE1950[]30 | 96 | 1950 | 9 | 45 | 145 | 95 | 75 | 7.2 |
| F3SG-4RE2030[]30 | 100 | 2030 | 9 | 45 | 145 | 100 | 75 | 7.3 |
| F3SG-4RE2110[]30 | 104 | 2110 | 9 | 45 | 145 | 100 | 75 | 7.9 |
| F3SG-4RE2190[]30 | 108 | 2190 | 11 | 55 | 155 | 90 | 75 | 8.1 |
| F3SG-4RE2270[]30 | 112 | 2270 | 11 | 55 | 155 | 95 | 80 | 8.2 |
| F3SG-4RE2350[]30 | 116 | 2350 | 11 | 55 | 155 | 95 | 80 | 8.7 |
| F3SG-4RE2430[]30 | 120 | 2430 | 11 | 55 | 155 | 95 | 80 | 8.8 |
| F3SG-4RE2510[]30 | 124 | 2510 | 11 | 55 | 155 | 100 | 80 | 9 |
指示燈
投光器
| 指示名稱 | 表示色 | 亮燈 | 閃爍 | |
|---|---|---|---|---|
| 檢測距離 | LONG | 綠 | 檢測距離變更功能在長距離模式下時會亮燈 | 檢測距離設定錯誤導致鎖定時會閃爍 |
| 電源 | POWER | 綠 | 投光器的電源開啟時會亮燈 | 因雜訊導致異常時會閃爍 |
| 鎖定 | LOCKOUT | 紅 | ─ ─ | 投光器端鎖定時會閃爍 |
受光器
| 指示名稱 | 顯示 顏色 |
亮燈 | 閃爍 | |
|---|---|---|---|---|
| 上端入光 | TOP | 藍 | 最上端的光軸接收到時會亮燈 | ─ ─ |
| 內部錯誤 | INTERNAL | 紅 | ─ ─ |
因內部錯誤而鎖定、電源電壓異常或 因雜訊而發生異常時會閃爍 |
| 鎖定 | LOCKOUT | 紅 | ─ ─ | 受光器端鎖定時會閃爍 |
| 穩定入光 | STB | 綠 | 入光量超過輸出ON閾值的170%時會亮燈 |
受到周圍光線及振動的影響， 使控制輸出轉為OFF時會閃爍 |
| ON/OFF輸出 | ON/OFF | 綠 | 控制輸出為ON時亮燈 | ─ ─ |
| 紅 | 控制輸出為OFF時亮燈 |
因控制輸出錯誤而鎖定、電源電壓異常或 因雜訊而發生異常時會閃爍 |
||
| 通訊 | COM | 綠 | 投受光器之間建立通訊時會亮燈 |
因通訊錯誤而鎖定、電源電壓異常或 因雜訊而發生異常時會閃爍 |
| 下端入光 | BTM | 藍 | 最下端的光軸接收到時會亮燈 | ─ ─ |
（單位：mm）

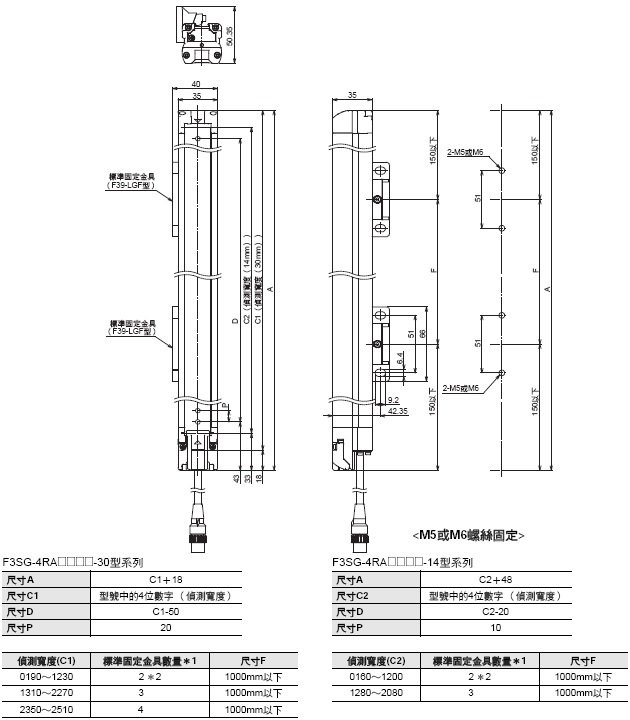

F3SG-RA Advance型
安裝標準固定金具（F39-LGF型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準固定金具（F39-LGF型）
安裝標準調整金具（F39-LGA型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準調整金具（F39-LGA型）
安裝上下調整金具（F39-LGTB型）與標準調整金具（F39-LGA型）時
為F3SG-4RA0190-30型以及F3SG-4RA0160-14型以外的情況之外型圖。有關F3SG-4RA0190-30型以及F3SG-4RA0160-14型的情況，請參閱「安全光柵 F3SG-R型系列 使用者手冊」。
●採背面安裝時
●採側面安裝時
上下調整金具（F39-LGTB型）
選購品
投光器用單側接頭纜線(另售：F39-JG[]A-L型)
受光器用單側接頭纜線(另售：F39-JG[]A-D型)
投光器用雙側接頭纜線：延長纜線時接續用的纜線(另售：F39-JG[]B-L型)
受光器用雙側接頭纜線：延長纜線時接續用的纜線(另售：F39-JG[]B-D型)
投光器用串接纜線(另售：F39-JGR2W-L型)
受光器用串接纜線(另售：F39-JGR2W-D型)
Y型接頭插頭/插座雙接頭（另售：F39-GCNY2型）
介面模組(F39-GIF型)
濺鍍保護蓋(F39-HGA型)
材質：PC （透明蓋部）
ABS （側面部）
不銹鋼（固定金具）
鋁膠帶（固定用貼紙）
Bluetooth模組（F39-BT型)
Bluetooth模組＋燈模組（F39-BTLP型)
燈(F39-LP型)

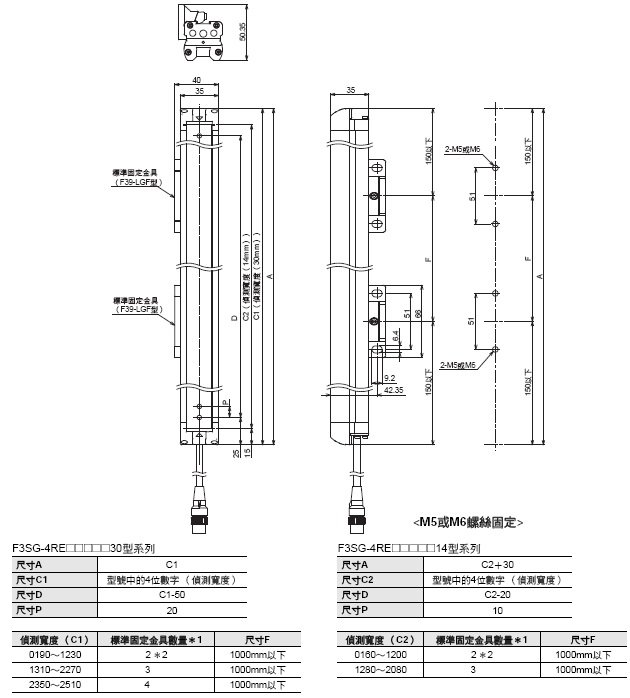

F3SG-RE Easy型
安裝標準固定金具（F39-LGF型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準固定金具（F39-LGF型）
安裝標準調整金具（F39-LGA型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準調整金具（F39-LGA型）
安裝上下調整金具（F39-LGTB型）與標準調整金具（F39-LGA型）時
為F3SG-4RA0190-30型以及F3SG-4RA0160-14型以外的情況之外型圖。有關F3SG-4RA0190-30型以及F3SG-4RA0160-14型的情況，請參閱「安全光柵 F3SG-R型系列 使用者手冊」。
●採背面安裝時
●採側面安裝時
上下調整金具（F39-LGTB型）
選購品
圓型防水接頭：附纜線接頭 插座單接頭（另售：XS5F-D421-[]80-F型）
圓型防水接頭：附纜線接頭 插座/插頭雙接頭（另售：XS5W-D421-[]81-F型）
Y型接頭插頭/插座雙接頭（另售：F39-GCNY1型）
濺鍍保護蓋(F39-HGA/HGB型)
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 F3SG-R系列 產品型錄 |
SGFM-069C-TW5-01 [25749KB] |
2018年12月11日
20181211
|
F3SG-R系列 產品型錄 |
| 安全元件選型指南 |
SGFM-051R-TW5-01 [5193KB] |
2022年5月31日
20220531
|
安全元件選型指南 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| F3SG-R Series Catalog |
F094-E1-11 [31979KB] |
Dec 09, 2021
20211209
|
F3SG-R Series Catalog |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
