F3SG-SR / PG 系列

產品特色

輕鬆監控及建構IoT系統

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

此系列將改變製造現場的安全設計

製造現場需靈活對應全球化及彈性的生產需求。F3SG-SR/PG系列不只產品陣容廣泛，更支援世界各國的安全標準。建構安全系統時，因功能齊全，從設計到維護皆完全發揮。此系列是所有製造現場於安全系統建構的一大貢獻。

設計-產線整體設計簡單化-

從裝置開口至設備周圍的侵入偵測，統一使用同一系列的光柵

生產線整體機械設計的標準化，簡化設計與選型。

不只本體，連纜線、金具等配件也統一化＊

由於配件可以流通、共用，使得生產線的設計和改造更加容易。

致力於建構全球通用設備及裝置的安全系統

設計-產線整體設計簡單化-

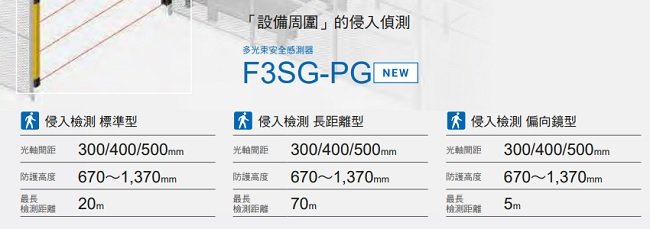

豐富的產品陣容，滿足各式生產線設計

可建構不同的設計方案，配合各式各樣的設備條件。

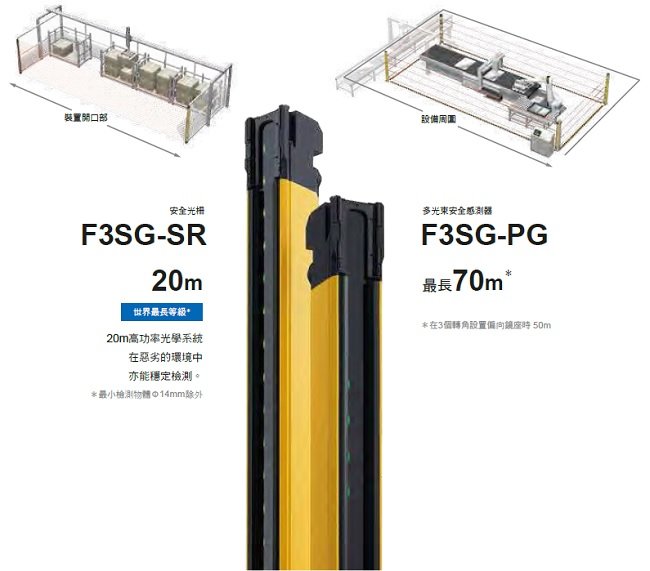

獨家光學設計，實現長距離檢測

即使在惡劣的環境中，支援長距離檢測的設備，可進行穩定的檢測動作。

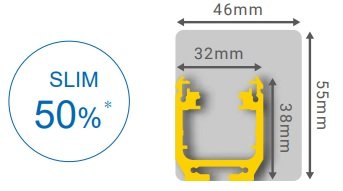

運用OMRON獨家技術縮小體積

將安全光柵 F3SG-SR和多光束安全感測器 F3SG-PG 運用在共通的小型外殼中。超越以往，使機械設計有了更多彈性。

＊2018年6月相較本公司舊款產品
（OMRON Robotics and Safety Technologies, Inc製多光束感測器 PA46系列）

生產線變更容易

安全光柵F3SG-SR/PG系列為同一外殼，因此僅需更換本體。
可縮短重新選定配件和設置時間。

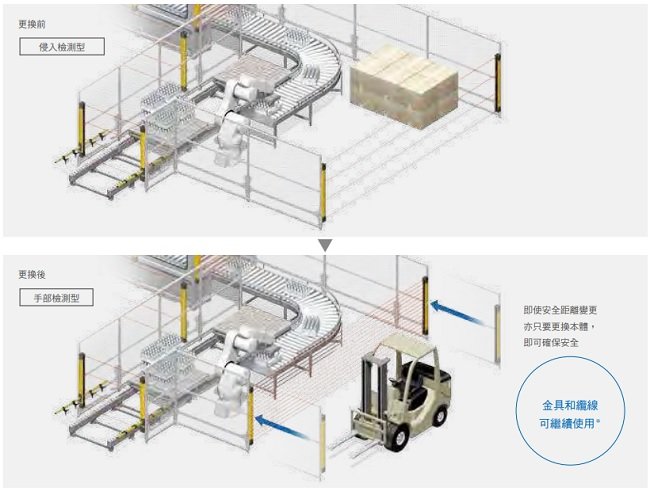

例）為確保作業空間，要將安全光柵設置於距離裝置更近的位置，須從侵入檢測型變更成手指檢測型

若防護高度相同，可只更換本體來替換＊

＊不含部分型號、配件。詳細內容請確認型錄第41頁以後頁面。

可靈活設置

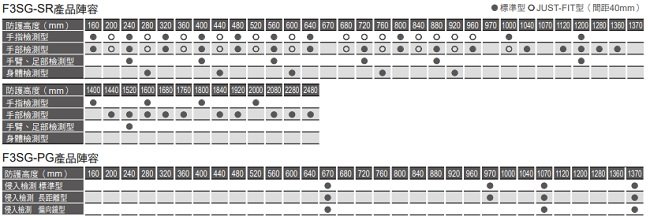

裝置開口部的最佳距離

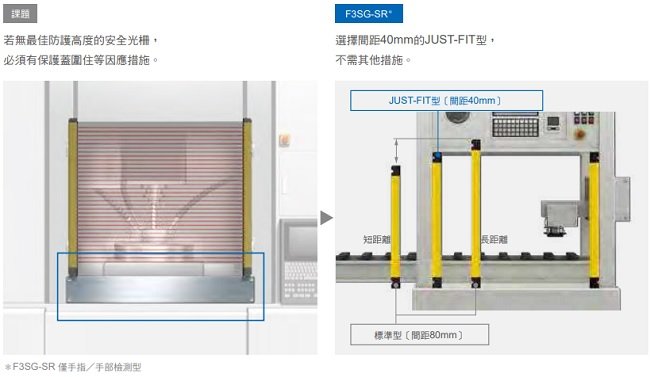

產品陣容中防護高度至1,000mm、間距40mm＊。可以配合開口部選擇最合適的長度，確實保障安全性，不須再提出因應尺寸不符的措施。

無死角空間確保安全狀態＊

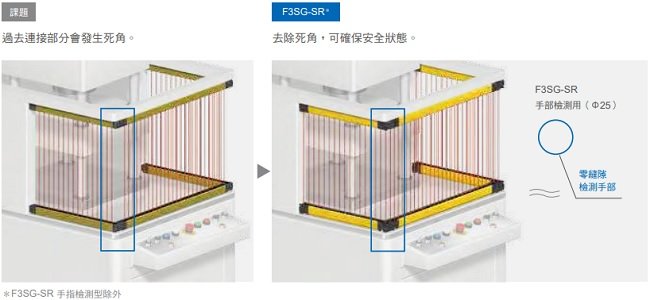

過去於I型串接時或ㄇ型配置時會發生死角， F3SG-SR系列解決死角問題。使系統設計達到更高安全性。

節省配線使設計多變化 F3SG-SR/PG

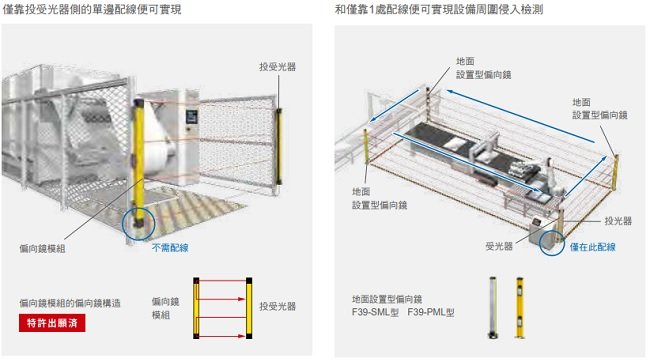

提供僅靠投受光器側的單邊配線，實現侵入檢測的F3SG-PG-C偏向鏡型，和僅靠1處配線，實現設備周圍侵入檢測的地面設置型偏向鏡。可減少配線佈線槽的設計和配線作業工時。

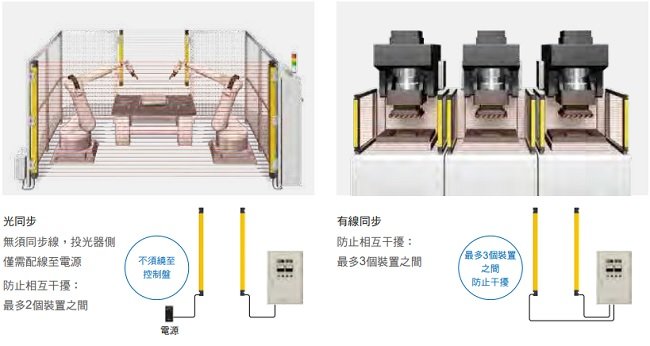

可配合設備選擇2種同步系統 F3SG-SR/PG

提供2種同步系統，可配合設備選擇以進行投光器和受光器的同步。

安裝-光軸調整容易-

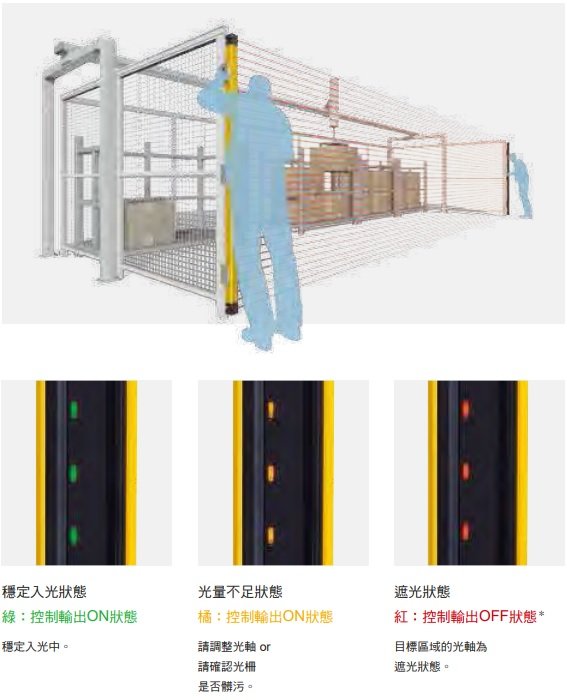

透過顏色判別入光狀態，簡單確實地調整光柵

可縮減光軸調整時間，輕鬆設置。

區域光束指示器（ABI）使入光狀態一目瞭然 [專利申請中]

除了光柵的ON／OFF狀態，亦能確認光量不足狀態。
此外，在長距離設置能確認每區細微光軸偏移，使光軸調整更加容易。

安裝-設置、角度調整容易-

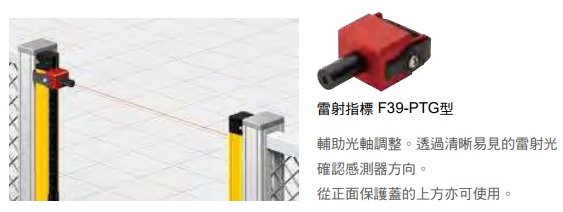

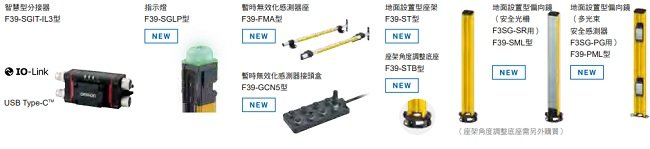

配件豐富，讓設置光柵和調整角度更加簡單

不必仰賴專家知識即能對應，有利於縮短設置時間，設置後可簡單調整。

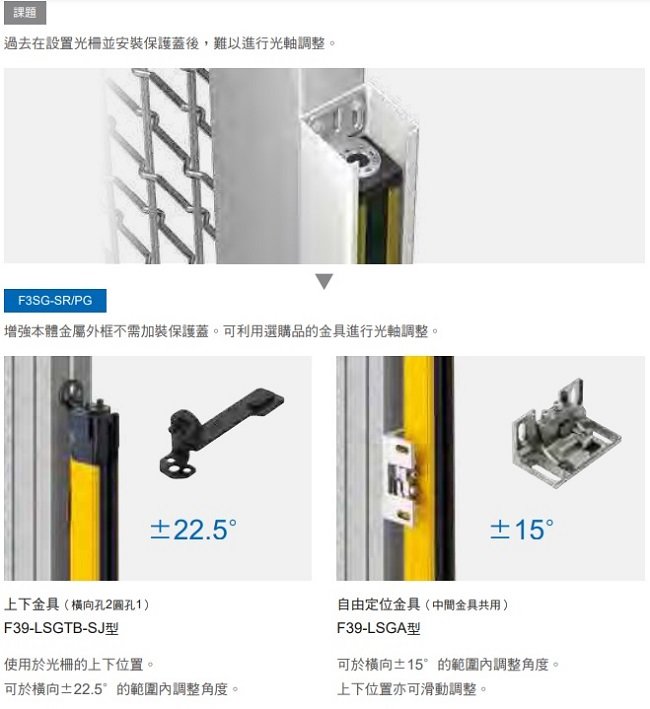

不必拆卸光柵即能輕鬆調整光軸

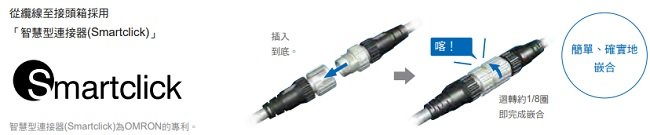

安裝-豐富的省配線選購品-

多樣的省配線系統，適合各種設備

大幅縮減建立產線時間或是維護保養時的配線工時。

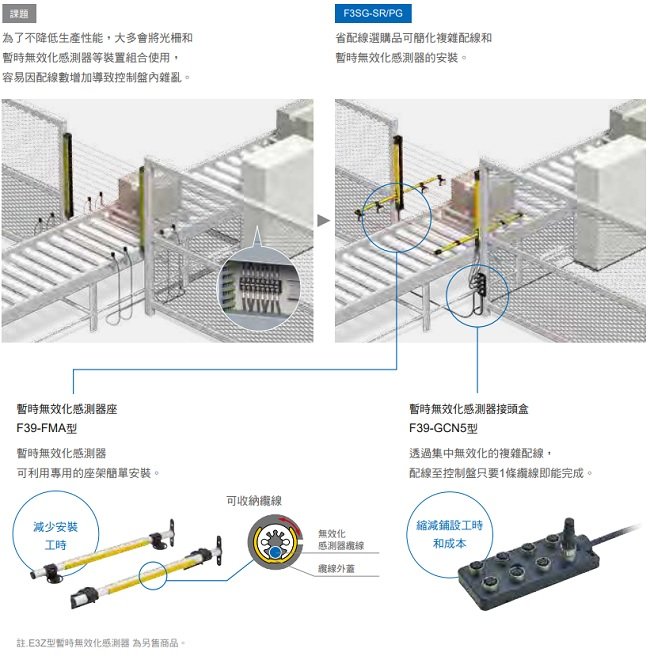

豐富的選購品讓大規模設備的長距離配線更簡單

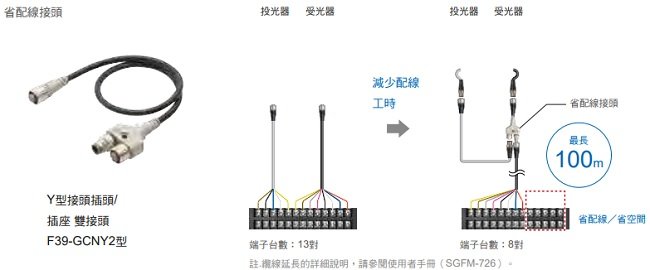

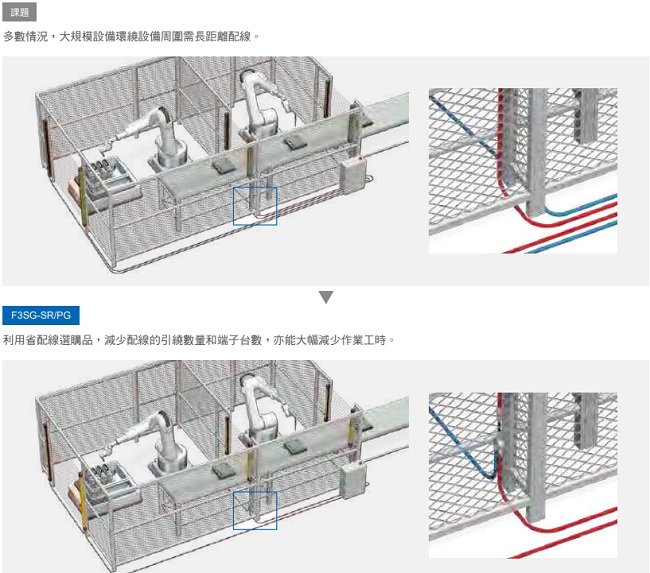

1條纜線即解決複雜化的控制配線

無效化的複雜配線也能輕鬆統整。

裝置運轉-減少設備不必要的停機-

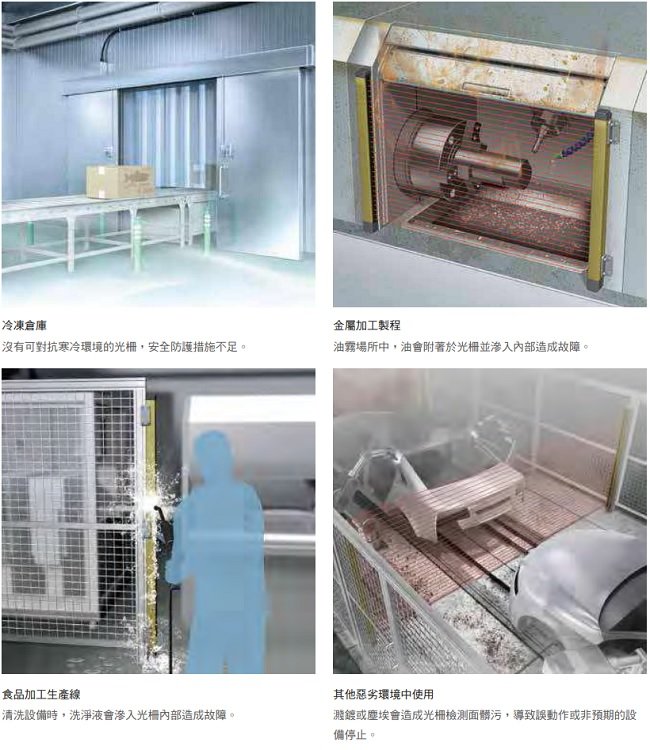

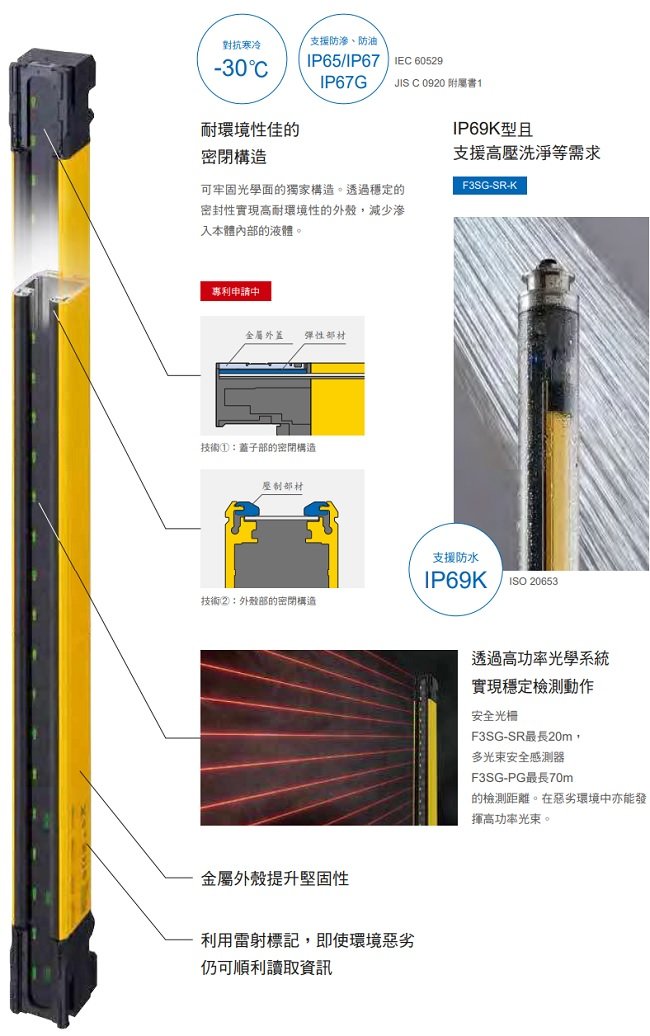

在惡劣環境中亦能穩定動作，發揮堅固性能

考慮各種現場設置需求的規格有助於穩定運轉。

需要安全保護措施的場所多屬惡劣環境，容易發生光柵的誤動作。

維護-非專業人員也能進行維護-

非專業人員也能輕鬆進行維護

簡單完成狀態確認或更換等合宜的保養維護。

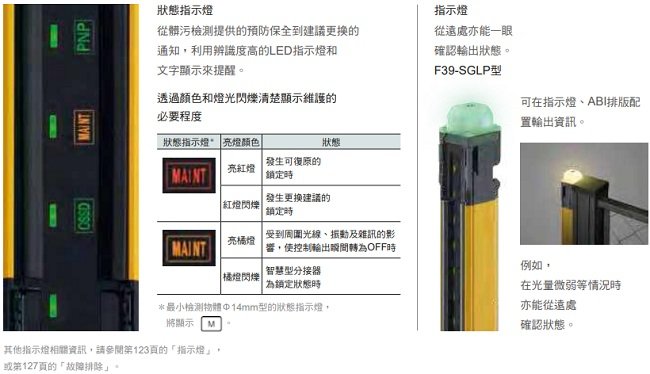

透過清楚易讀顏色指示燈診斷錯誤

看一眼即可確認光柵狀態。

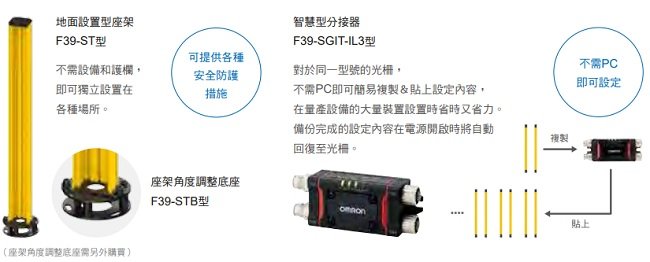

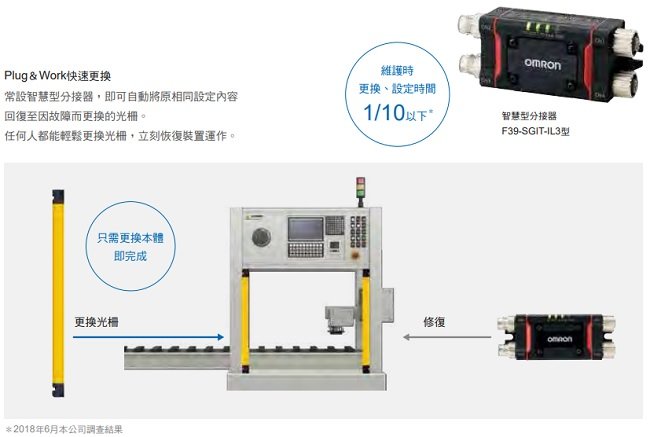

利用智慧型分接器備份、修復設定資訊

維護的更換、設定時間只要1／10以下＊。

維護-支援資訊化減少維護工時-

預測故障防患未然

透過監控設備的狀態來通知異常時檢測，並支援縮短停機時間。

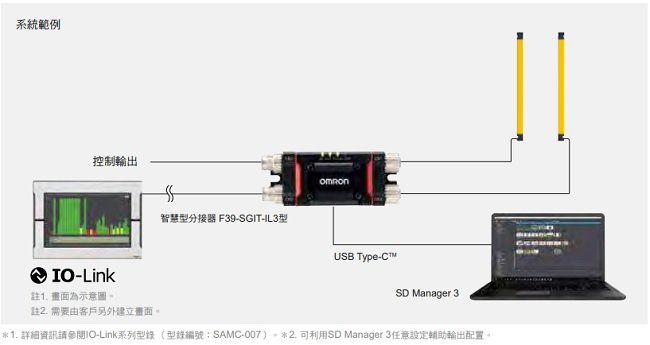

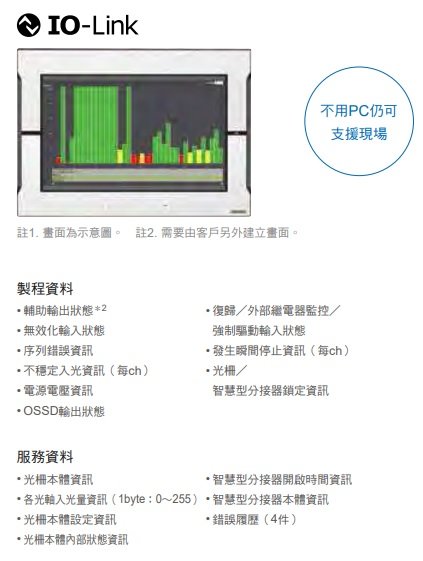

將設備狀態視覺化

支援IO-Link，可連接各種設備。＊1 在螢幕上顯示光柵髒污造成的光量減弱，在啟動錯誤檢測之前便採取處置，實施預防保全。

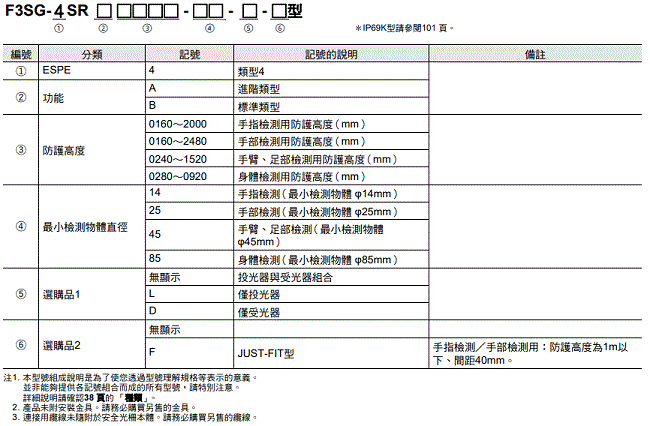

型號構成

安全光柵 F3SG-SR

種類

本體

安全光柵 F3SG-SR

＊預計將支援僅投光器ȃ受光器的單側型號

例1)僅投光器：F3SG-4SRA0160-14-L型ȃ僅受光器：F3SG-4SRA0160-14-D型

例2)僅受光器 ȞJUS-FIT型ȟ：F3SG-4SRA0200-14-D-F型

手指檢測用 (最小檢測物體φ14mm)

光軸數	防護高度 Ȟmmȟ	進階類型	標準類型
光軸數	防護高度 Ȟmmȟ	型號	型號
15	160	F3SG-4SRA0160-14	F3SG-4SRB0160-14
19	200	F3SG-4SRA0200-14-F	F3SG-4SRB0200-14-F
23	240	F3SG-4SRA0240-14	F3SG-4SRB0240-14
27	280	F3SG-4SRA0280-14-F	F3SG-4SRB0280-14-F
31	320	F3SG-4SRA0320-14	F3SG-4SRB0320-14
35	360	F3SG-4SRA0360-14-F	F3SG-4SRB0360-14-F
39	400	F3SG-4SRA0400-14	F3SG-4SRB0400-14
43	440	F3SG-4SRA0440-14-F	F3SG-4SRB0440-14-F
47	480	F3SG-4SRA0480-14	F3SG-4SRB0480-14
51	520	F3SG-4SRA0520-14-F	F3SG-4SRB0520-14-F
55	560	F3SG-4SRA0560-14	F3SG-4SRB0560-14
59	600	F3SG-4SRA0600-14-F	F3SG-4SRB0600-14-F
63	640	F3SG-4SRA0640-14	F3SG-4SRB0640-14
67	680	F3SG-4SRA0680-14-F	F3SG-4SRB0680-14-F
71	720	F3SG-4SRA0720-14-F	F3SG-4SRB0720-14-F
75	760	F3SG-4SRA0760-14-F	F3SG-4SRB0760-14-F
79	800	F3SG-4SRA0800-14	F3SG-4SRB0800-14
83	840	F3SG-4SRA0840-14-F	F3SG-4SRB0840-14-F
87	880	F3SG-4SRA0880-14-F	F3SG-4SRB0880-14-F
91	920	F3SG-4SRA0920-14-F	F3SG-4SRB0920-14-F
95	960	F3SG-4SRA0960-14-F	F3SG-4SRB0960-14-F
99	1,000	F3SG-4SRA1000-14	F3SG-4SRB1000-14
119	1,200	F3SG-4SRA1200-14	F3SG-4SRB1200-14
139	1,400	F3SG-4SRA1400-14	F3SG-4SRB1400-14
159	1,600	F3SG-4SRA1600-14	F3SG-4SRB1600-14
179	1,800	F3SG-4SRA1800-14	F3SG-4SRB1800-14
199	2,000	F3SG-4SRA2000-14	F3SG-4SRB2000-14

手部檢測用 (最小檢測物體φ25mm)

光軸數	防護高度 (mm)	進階類型	標準類型
光軸數	防護高度 (mm)	型號	型號
8	160	F3SG-4SRA0160-25	F3SG-4SRB0160-25
10	200	F3SG-4SRA0200-25-F	F3SG-4SRB0200-25-F
12	240	F3SG-4SRA0240-25	F3SG-4SRB0240-25
14	280	F3SG-4SRA0280-25-F	F3SG-4SRB0280-25-F
16	320	F3SG-4SRA0320-25	F3SG-4SRB0320-25
18	360	F3SG-4SRA0360-25-F	F3SG-4SRB0360-25-F
20	400	F3SG-4SRA0400-25	F3SG-4SRB0400-25
22	440	F3SG-4SRA0440-25-F	F3SG-4SRB0440-25-F
24	480	F3SG-4SRA0480-25	F3SG-4SRB0480-25
26	520	F3SG-4SRA0520-25-F	F3SG-4SRB0520-25-F
28	560	F3SG-4SRA0560-25	F3SG-4SRB0560-25
30	600	F3SG-4SRA0600-25-F	F3SG-4SRB0600-25-F
32	640	F3SG-4SRA0640-25	F3SG-4SRB0640-25
34	680	F3SG-4SRA0680-25-F	F3SG-4SRB0680-25-F
36	720	F3SG-4SRA0720-25	F3SG-4SRB0720-25
38	760	F3SG-4SRA0760-25-F	F3SG-4SRB0760-25-F
40	800	F3SG-4SRA0800-25	F3SG-4SRB0800-25
42	840	F3SG-4SRA0840-25-F	F3SG-4SRB0840-25-F
44	880	F3SG-4SRA0880-25	F3SG-4SRB0880-25
46	920	F3SG-4SRA0920-25-F	F3SG-4SRB0920-25-F
48	960	F3SG-4SRA0960-25	F3SG-4SRB0960-25
50	1,000	F3SG-4SRA1000-25-F	F3SG-4SRB1000-25-F
52	1,040	F3SG-4SRA1040-25	F3SG-4SRB1040-25
56	1,120	F3SG-4SRA1120-25	F3SG-4SRB1120-25
60	1,200	F3SG-4SRA1200-25	F3SG-4SRB1200-25
64	1,280	F3SG-4SRA1280-25	F3SG-4SRB1280-25
68	1,360	F3SG-4SRA1360-25	F3SG-4SRB1360-25
72	1,440	F3SG-4SRA1440-25	F3SG-4SRB1440-25
76	1,520	F3SG-4SRA1520-25	F3SG-4SRB1520-25
80	1,600	F3SG-4SRA1600-25	F3SG-4SRB1600-25
84	1,680	F3SG-4SRA1680-25	F3SG-4SRB1680-25
88	1,760	F3SG-4SRA1760-25	F3SG-4SRB1760-25
92	1,840	F3SG-4SRA1840-25	F3SG-4SRB1840-25
96	1,920	F3SG-4SRA1920-25	F3SG-4SRB1920-25
104	2,080	F3SG-4SRA2080-25	F3SG-4SRB2080-25
114	2,280	F3SG-4SRA2280-25	F3SG-4SRB2280-25
124	2,480	F3SG-4SRA2480-25	F3SG-4SRB2480-25

手臂ȃ足部檢測用 (最小檢測物體φ45mm)

光軸數	防護高度 (mm)	進階類型	標準類型
光軸數	防護高度 (mm)	型號	型號
6	240	F3SG-4SRA0240-45	F3SG-4SRB0240-45
10	400	F3SG-4SRA0400-45	F3SG-4SRB0400-45
14	560	F3SG-4SRA0560-45	F3SG-4SRB0560-45
18	720	F3SG-4SRA0720-45	F3SG-4SRB0720-45
22	880	F3SG-4SRA0880-45	F3SG-4SRB0880-45
30	1,200	F3SG-4SRA1200-45	F3SG-4SRB1200-45
38	1,520	F3SG-4SRA1520-45	F3SG-4SRB1520-45

身體檢測用 Ȟ最小檢測物體φ85mmȟ

光軸數	防護高度 (mm)	進階類型	標準類型
光軸數	防護高度 (mm)	型號	型號
4	280	F3SG-4SRA0280-85	F3SG-4SRB0280-85
6	440	F3SG-4SRA0440-85	F3SG-4SRB0440-85
8	600	F3SG-4SRA0600-85	F3SG-4SRB0600-85
10	760	F3SG-4SRA0760-85	F3SG-4SRB0760-85
12	920	F3SG-4SRA0920-85	F3SG-4SRB0920-85

型號構成

多光束安全感測器 F3SG-PG

種類

本體

多光束安全感測器 F3SG-PG

＊預計將支援僅投光器ȃ受光器的單側型號

例1）僅投光器：F3SG-4PGA0670-2A-L型、僅受光器：F3SG-4PGA0670-2A-D型

例2）僅投受光器：F3SG-4PGA0670-2C-LD型、僅偏向鏡模組：F3SG-4PGA0670-2C-M型

侵入檢測用標準型 Ȟ光軸間距300～500mmȟ

光軸數	光軸間距 (mm)	防護高度 (mm)	進階類型
光軸數	光軸間距 (mm)	防護高度 (mm)	型號
2	500	670	F3SG-4PGA0670-2A
3	400	970	F3SG-4PGA0970-3A
4	300	1,070	F3SG-4PGA1070-4A
4	400	1,370	F3SG-4PGA1370-4A

侵入檢測用長距離型 (光軸間距300～500mm)

光軸數	光軸間距 (mm)	防護高度 (mm)	進階類型
光軸數	光軸間距 (mm)	防護高度 (mm)	型號
2	500	670	F3SG-4PGA0670-2L
3	400	970	F3SG-4PGA0970-3L
4	300	1,070	F3SG-4PGA1070-4L
4	400	1,370	F3SG-4PGA1370-4L

侵入檢測用偏向鏡型 (光軸間距300～500mm)

光軸數	光軸間距 (mm)	防護高度 (mm)	進階類型
光軸數	光軸間距 (mm)	防護高度 (mm)	型號
2	500	670	F3SG-4PGA0670-2C
4	300	1,070	F3SG-4PGA1070-4C
4	400	1,370	F3SG-4PGA1370-4C

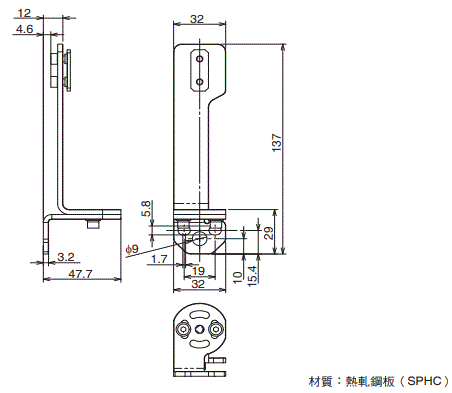

安裝金具 F3SG-SR/PG共通

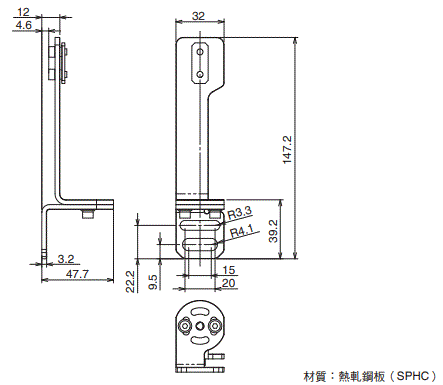

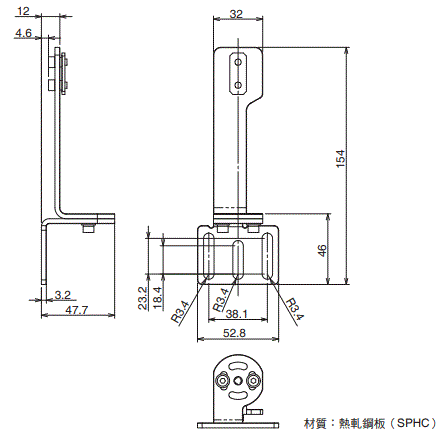

可側面安裝、背面安裝

固定用

用途	外觀	種類	型號
用來安裝F3SG-SR/PG型的金具。可側面安裝ȃ背面安裝、安裝F3SG-SR/PG型後無法調整光軸。1組2個 (需要數量請參考＊)		標準金具 (中間金具共用)	F39-LSGF

＊防護高度160～1440：2組(共4個)、1520～2480mm：3組(共6個)

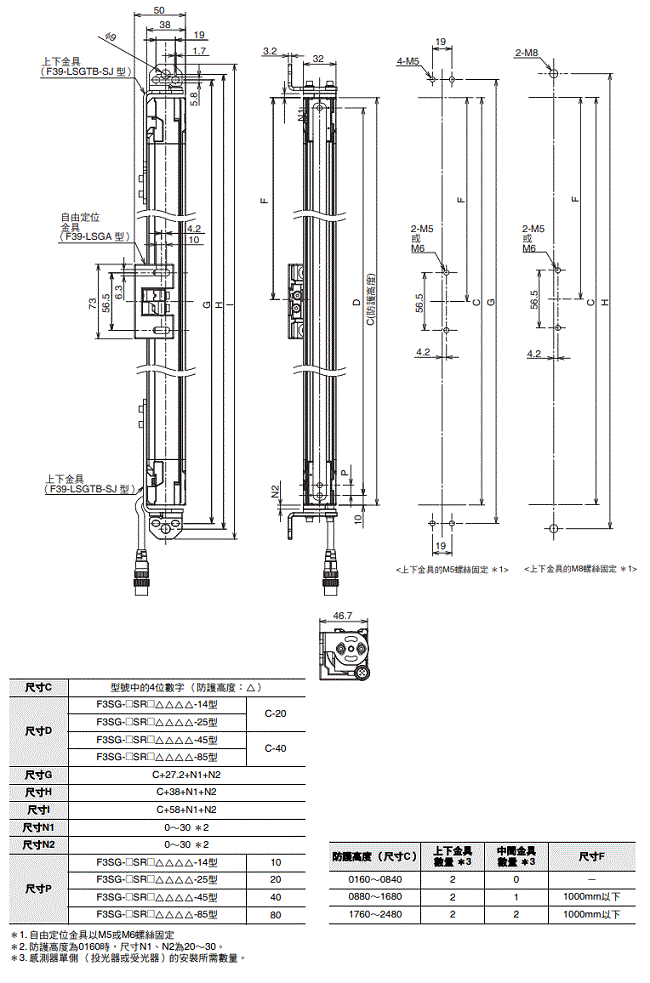

在安裝F3SG-SR/PG的狀態下，可調整光軸的安裝金具

用途	種類	型號
角度調整範圍為 ±15°。 1組2個 (需要數量請參考＊1)	自由定位金具 (中間金具共用)	F39-LSGA
使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的F3SJ、F3SN(標準金具)的替換。1組2個(需要數量請參考＊2)	上下金具 (橫向孔2圓孔1)	F39-LSGTB-SJ
使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的F3SG-RA/RE的替換。1組2個 (需要數量請參考＊2)	上下金具 (橫向孔2)	F39-LSGTB-RE
使用於F3SG-SR/PG的上下端位置。角度調整範圍為±22.5°。支援既有的MS4800、F3SR的替換。1組2個 (需要數量請參考＊2)	上下金具 (縱向孔3)	F39-LSGTB-MS

＊1. 防護高度0160～0280：1組 (共2個)、0320～1440：2組 (共4個)、1520～2480：3組 (共6個)

＊2. 使用上下金具+標準金具(中間金具共用)或自由定位金具(中間金具共用)時防護高度為0840以下時，不需要標準金具(中間金具共用)／自由定位金具(中間金具共用)/請使用上下金具×2組。防護高度0880～1680：請使用上下金具×2組+標準金具(中間金具共用)或自由定位金具(中間金具共用)×1組。防護高度1760～2480：請使用上下金具×2組+標準金具(中間金具共用)或自由定位金具(中間金具共用)×2組。請同時確認68 頁後的「外觀尺寸」。

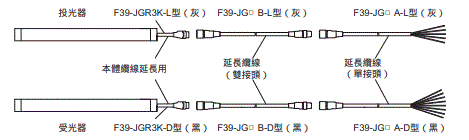

連接用纜線 F3SG-SR/PG共通

[本體纜線]

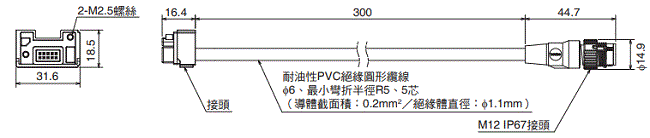

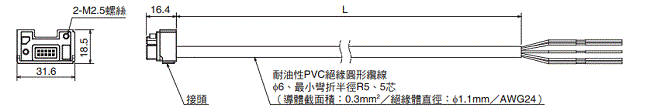

本體纜線(散線)

種類	纜線長度	型號
投光器用感測器側：專用接頭、外部側：纜線伸出型、5芯顏色：灰	3 m	F39-JG3C-L
	7 m	F39-JG7C-L
	10 m	F39-JG10C-L

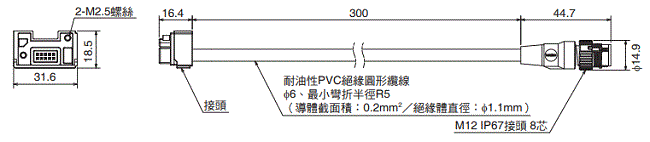

受光器用、F3SG-PG偏向鏡型的投受光器用感測器側：專用接頭、外部側：纜線伸出型、8芯顏色：黑	3 m	F39-JG3C-D
	7 m	F39-JG7C-D
	10 m	F39-JG10C-D

注. 安全光柵／多光束安全感測器本體未隨附纜線。請務必購買本體纜線(散線)：F39-JG[]C-[]型，或本體纜線延長用：F39-JGR3K-L/-D型。

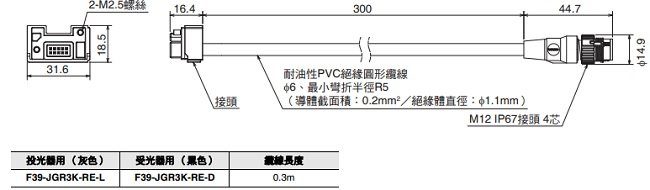

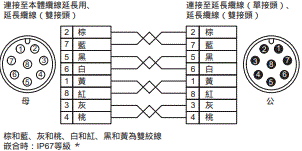

本體纜線延長用

外觀

種類

規格

纜線長度

型號

投光器用

感測器側：專用接頭、外部側：M12接頭(5 PIN)、顏色：灰

0.3 m

F39-JGR3K-L

受光器用、F3SG-PG鏡型的投受光器用感測器側：專用接頭、外部側：M12接頭(8 PIN)、顏色：黑

0.3 m

F39-JGR3K-D

注1. 安全光柵／多光束安全感測器本體未隨附纜線。

請務必購買本體纜線(散線)：F39-JG□C-□型，或本體纜線延長用：F39-JGR3K-L/-D型。2. 請與延長纜線(單接頭)：F39-JG[]A-[]型，或延長纜線(雙接頭)：F39-JG□B-□型組合使用。

[延長纜線]

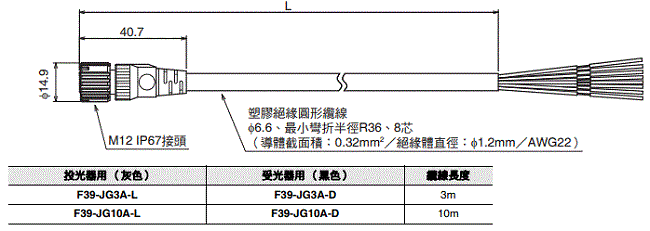

延長纜線(單接頭)

種類	纜線長度	型號
投光器用 M12接頭(5 PIN)、5芯顏色：灰	3 m	F39-JG3A-L
投光器用 M12接頭(5 PIN)、5芯顏色：灰	10 m	F39-JG10A-L
受光器用、F3SG-PG鏡型的投受光器用 M12接頭(8 PIN)、8芯顏色：黑	3 m	F39-JG3A-D
受光器用、F3SG-PG鏡型的投受光器用 M12接頭(8 PIN)、8芯顏色：黑	10 m	F39-JG10A-D

＊使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。

注1. 請與本體纜線延長用：F39-JGR3K-L/-D型組合使用。

2. 需要10m以上長度時，請將延長纜線(單接頭)：F39-JG[]A-[]型和延長纜線(雙接頭)：F39-JG[]B-[]型組合使用

3. 除了標記以外，也備有長度為7ȃ15ȃ20m的纜線Ȅ請洽本公司。

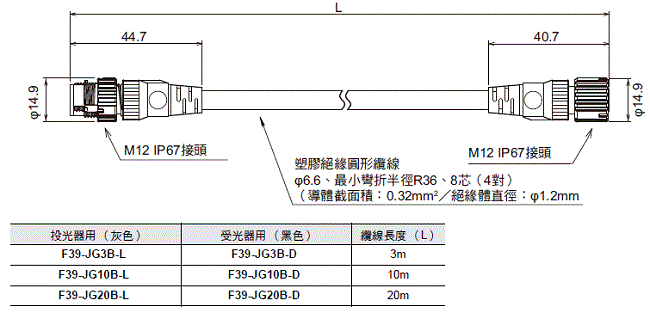

延長纜線(雙接頭)

種類	纜線長度	型號
投光器用兩側M12接頭 (5 PIN) 顏色：灰	0.5 m	F39-JGR5B-L
	1 m	F39-JG1B-L
	3 m	F39-JG3B-L
	5 m	F39-JG5B-L
	7 m	F39-JG7B-L
	10 m	F39-JG10B-L
	15 m	F39-JG15B-L
	20 m	F39-JG20B-L
受光器用、 F3SG-PG偏向鏡型的投受光器用兩側M12接頭 (8 PIN)顏色：黑	0.5 m	F39-JGR5B-D
	1 m	F39-JG1B-D
	3 m	F39-JG3B-D
	5 m	F39-JG5B-D
	7 m	F39-JG7B-D
	10 m	F39-JG10B-D
	15 m	F39-JG15B-D
	20 m	F39-JG20B-D

＊使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。

注1. 請與本體纜線延長用：F39-JGR3K-L/-D型組合使用。

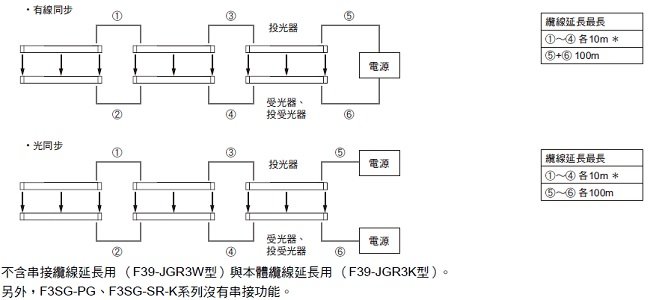

2. 需要30m以上長度時，請將數條延長纜線 Ȟ雙接頭ȟ和延長纜線(單接頭)組合使用。

例)需要50m長度時，請連接F39-JG20B-[]型(20m) ×2條和F39-JG10A-[]型(10m)使用。

3. 除了標記以外，也備有長度為0.5、1、7、15m的纜線。請洽本公司。

[連接纜線]

密接纜線 (投光器'受光器用各1條／1組)

外觀

種類

規格

纜線長度

型號

投光器用

感測器側：專用接頭1、

連接側：專用接頭2

顏色：灰

受光器用

感測器側：專用接頭1、

連接側：專用接頭2

顏色：黑

最短長度(連接的感測器之間纜線長度：12cm)下為進行串接而使用。嵌合時：IP67等級、IP67G (JIS C 0920附屬書1)

12 cm

F39-JGR12L

注. 連接的感測器之間纜線長度需為12cm以上時，請使用串接纜線延長用：F39-JGR3W型。

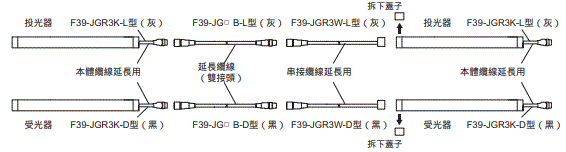

串接纜線延長用(投光器、受光器用各1條／1組)

外觀

種類

規格

纜線長度

型號

投光器用

感測器側：專用接頭、

連接側：M12接頭(5 PIN)

顏色：灰

受光器用

感測器側：專用接頭、

連接側：M12接頭(8 PIN)顏色：黑

連接的感測器之間纜線長度需為12cm以上時，請與本體纜線延長用：F39-JGR3K型組合使用。嵌合時：IP67等級、IP67G(JIS C 0920附屬書1)

0.3 m

F39-JGR3W

注. 串接時，連接的感測器之間距離超過60cm時，請將串接纜線延長用：F39-JGR3W型與延長纜線(雙接頭)：F39-JG[]B-[]型組合使用。使用於連接感測器之間的延長纜線：10m以內(不含串接纜線延長用(F39-JGR3W型)與本體纜線延長用( F39-JGR3K-L/-D型))

[使用替換纜線_既有光柵的配線時]

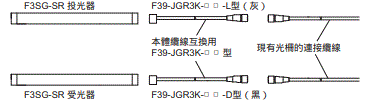

本體纜線互換用

規格	種類	纜線長度	型號
使用安全光柵F3SNȃF3SJ-B/A、F3SR-B用的配線連接至F3SG-SR之替換用纜線。	F3SJ-B/A互換用投光器用專用接頭1、M12接頭(8 PIN) 顏色：灰	0.3 m	F39-JGR3K-SJ-L
使用安全光柵F3SNȃF3SJ-B/A、F3SR-B用的配線連接至F3SG-SR之替換用纜線。	F3SJ-B/A互換用受光器用專用接頭1、 M12接頭(8 PIN) 顏色：黑	0.3 m	F39-JGR3K-SJ-D
使用安全光柵F3SG-RE用的配線連接至 F3SG-SR之替換用纜線。	F3SG-RE互換用投光器用專用接頭1、 M12接頭(4 PIN) 顏色：灰	0.3 m	F39-JGR3K-RE-L
使用安全光柵F3SG-RE用的配線連接至 F3SG-SR之替換用纜線。	F3SG-RE互換用受光器用專用接頭1、 M12接頭(4 PIN) 顏色：黑	0.3 m	F39-JGR3K-RE-D
使用安全光柵MS4800用的配線連接至 F3SG-SR之替換用纜線。	MS4800互換用投光器用專用接頭1、 M12接頭(5 PIN) 顏色：灰	0.3 m	F39-JGR3K-MS-L
使用安全光柵MS4800用的配線連接至 F3SG-SR之替換用纜線。	MS4800互換用受光器用專用接頭1、 M12接頭(8 PIN) 顏色：黑	0.3 m	F39-JGR3K-MS-D

注1. 安全光柵／多光束安全感測器本體未隨附纜線。若要連接至既有光柵的纜線，請購買互換用本體纜線。互換用本體纜線為PNP連接專用Ȅ若要採NPN使用，請將24V和0V相反連接。細說明請參閱使用者手冊(手冊編號：SGFM-726)。

2. 請勿在以下用途下使用本體纜線互換用型號Ȅ否則將造成裝置故障。

1. 與F39-SGIT-IL3型ȃF39-GCNY2型、F39-GCNY3型ȃF39-GCN5型連接

2. F3SG-SR型連結間的連接

設定工具SD Manager 3、智慧型分接器

設定工具SD Manager 3

種類

規格

SD Manager 3

電腦用設定工具。請與智慧型分接器搭配使用。可至下列本公司網站下載。

URL:https://www.omron.com.tw/products/family/3736/download/software.html

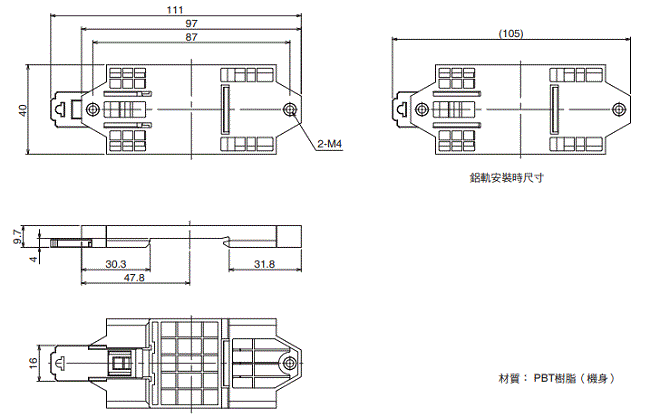

智慧型分接器＊

外觀	規格	種類	型號
	設定F3SG-SR/PG或與外部設備進行IOLink連接的設備Ȅ可透過智慧型Ϸ接器本體的DIP-SW或電腦設定F3SG-SR/ PG。嵌合時：IP67等級、IP67G (JIS C 0920 附屬書1)	智慧型分接器	F39-SGIT-IL3
	將智慧型分接器安裝至鋁軌的金具	智慧型分接器固定金具 (DIN軌道安裝)	F39-LITF1

注. IO-Link設定檔案 (IODD檔案)請至本公司網站 (https://www.omron.com.tw)下載

智慧型分接器-IO-Link主控器連接纜線

OMRON製IOLink 主站模組適用型號	種類	纜線長度	型號
NX-ILM400	單側接頭纜線 M12接頭(5 PIN)、 5芯顏色：灰	2 m	XS5F-D521-DJ0-IL
GX-ILM08C	雙側接頭纜線 M12接頭(5 PIN)、顏色：灰	3 m	F39-JG3B-L
		10 m	F39-JG10B-L
		20 m	F39-JG20B-L

＊使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。

注. 控制輸出 (OSSD)側請使用延長纜線(單接頭)F39-JG□A-D型，或延長纜線(雙接頭)F39-JG[]B-D。

省配線系統

Y型接頭插頭/插座雙接頭

外觀

種類

規格

纜線長度

型號

M12接頭

省配線用

嵌合時：IP67

等級＊1

0.5 m

F39-GCNY2

＊1. 使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。

＊2. 請個別購買投光器用(纜線型號結尾：-L)／受光器用(纜線型號結尾：-D)纜線(本體纜線延長用及延長纜線)。

復歸開關接頭

外觀

種類

規格

纜線長度

型號

M12接頭省配線用嵌合時：IP67

等級＊1

0.5 m

F39-GCNY3

注. 復歸開關請用戶端準備Ȅ請使用b接點型。

＊1. 使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體。

＊2. 延長線(接頭)請購買受光器用(纜線型號結尾：-D)。

＊3. 當使用本配件時，將無法使用外部繼電器監控(EDM)功。

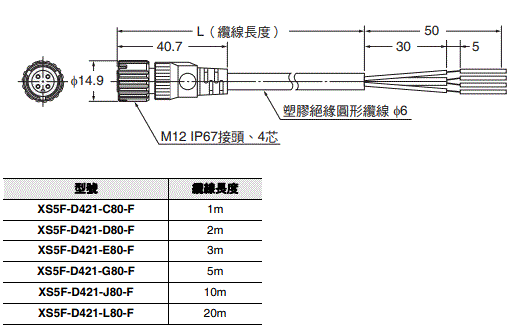

復歸開關接頭與復歸開關之間的連接用纜線

附纜線接頭插座單接頭

種類	纜線長度	型號
M12接頭(4 PIN)、4芯	1 m	XS5F-D421-C80-F
	2 m	XS5F-D421-D80-F
	3 m	XS5F-D421-E80-F
	5 m	XS5F-D421-G80-F
	10 m	XS5F-D421-J80-F
	20 m	XS5F-D421-L80-F

＊使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。

無效化系統

暫時無效化感測器 E3Z M8接頭型

檢測方式	檢測距離	適用座架	輸出	型號
對照型	10 m (紅光)	F39-FMA[][][]T	NPN 輸出	E3Z-T66A
對照型	10 m (紅光)	F39-FMA[][][]T	PNP 輸出	E3Z-T86A
回歸反射型＊1	4 m *2 (紅光)	F39-FMA[][][]R	NPN 輸出	E3Z-R66
			PNP 輸出	E3Z-R86
			反射板	E39-R1S

注. 暫時無效化感測器未隨附暫時無效化感測器座。暫時無效化感測器座需另外購買。

＊1. 產品未附反射板Ȅ使用回歸反射型時，請配合感測器(E3Z-R[]6型)本體購買反射板(E39-R1S型)。

＊2. 感測器 (E3Z型)和反射板的距離請設定在100mm以上。

E3Z型的詳細介紹請參閱本公司網站(https://www.omron.com.tw)

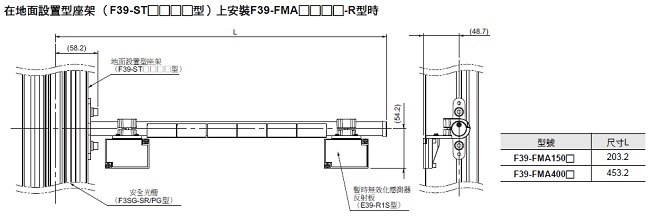

暫時無效化感測器座 (投光器ȃ受光器用各1條／1組)

用途	長度	型號
可輕鬆安裝對照型暫時無效化感測器	150 mm	F39-FMA150T
可輕鬆安裝對照型暫時無效化感測器	400 mm	F39-FMA400T
可輕鬆安裝回歸反射型暫時無效化感測器	150 mm	F39-FMA150R
可輕鬆安裝回歸反射型暫時無效化感測器	400 mm	F39-FMA400R

注1. 暫時無效化感測器座未隨附暫時無效化感測器。請務必購買暫時無效化感測器。

2. 若要安裝暫時無效化感測器座至光柵本體，請購買暫時無效化感測器座。

光柵固定金具：F39-LMAF1型Ȅ安裝至地面設置型支架時可不使用固定金具。

暫時無效化感測器座光柵固定金具 (投光器ȃ受光器用各1個／1組)＊

外觀	用途	型號
	F3SG-SR/PG共用	F39-LMAF1

注. 無法使用於防護高度小於280mm的F3SG-SR/PG型。

＊若要安裝暫時無效化感測器座至光柵本體，請另行購買。安裝至地面設置型支架時可不使用固定金具。

暫時無效化感測器接頭盒

外觀

用途

規格

纜線長度

型號

可縮減暫時無效化感測器的配線工時

PNP／NPN通用

本體：M12插座(5 PIN)×7、

M12插座 (8 PIN)×1

纜線：M12插頭 (8 PIN) ×1

嵌合時：IP67等級＊1

0.5 m

F39-GCN5

＊1. 使用本配件時請做好防護措施，勿使切削油噴濺至配件本體。

＊2. 若要使用4台暫時無效化感測器，請購買可連接至F39-GCN5型的E3Z-R[][]型(回歸反射型)暫時無效化感測器。

暫時無效化感測器接頭盒用連接纜線

用途	規格	纜線長度	型號
暫時無效化感測器與暫時無效化感測器接頭盒(F39-GCN5型)的連接纜線	附纜線接頭 M8插座／M12插頭雙接頭(4 PIN)	0.2 m	XS3W-M42C-4C2-A
感測器I/O接頭(雙接頭M8)與纜線暫時無效化感測器接頭盒用連接纜線組合使用。	附纜線接頭 M8插座／M8插頭雙接頭(4 PIN) 直線(插座、插頭)	1 m	XS3W-M421-401-R
		2 m	XS3W-M421-402-R
		5 m	XS3W-M421-405-R
		10 m	XS3W-M421-410-R
感測器I/O接頭（雙接頭M8）與纜線暫時無效化感測器接頭盒用連接纜線組合使用。暫時無效化感測器（E3Z型）的接頭部位空間若為40～80mm時，請與XS3WM42C-4C2-A型組合使用。	附纜線接頭 M8插座／M8插頭雙接頭(4 PIN) L形(插座)/ 直線(插頭)	2 m	XS3W-M424-402-R
	附纜線接頭 M8插座／M8插頭雙接頭(4 PIN) L形(插座)/ 直線(插頭)	5 m	XS3W-M424-405-R
輔助輸出用機器與暫時無效化感測器接頭盒（F39-GCN5型）的連接纜線	附纜線接頭 M12插頭單接頭（4 PIN）	0.3m	XS5H-D421-A80-F
		1m	XS5H-D421-C80-F
		2m	XS5H-D421-D80-F
		5m	XS5H-D421-G80-F
復歸輸入用機器與暫時無效化感測器接頭盒（F39-GCN5型）的連接纜線	附纜線接頭 M12插頭單接頭（5 PIN）	0.3m	XS2H-D521-AG0-A
復歸輸入用機器與暫時無效化感測器接頭盒（F39-GCN5型）的連接纜線	附纜線接頭 M12插頭單接頭（5 PIN）	1m	XS2H-D521-CG0-A

注1. 安全光柵／多光束安全感測器的輸出（以PNP／NPN配線選擇）和暫時無效化感測器的輸出（以PNP／NPN輸出類型選擇），請統一為其中一種後再購買。
2. XS3W型、XS5H型、XS2H型接頭纜線的詳細介紹請參閱本公司網站（https://www.omron.com.tw）。

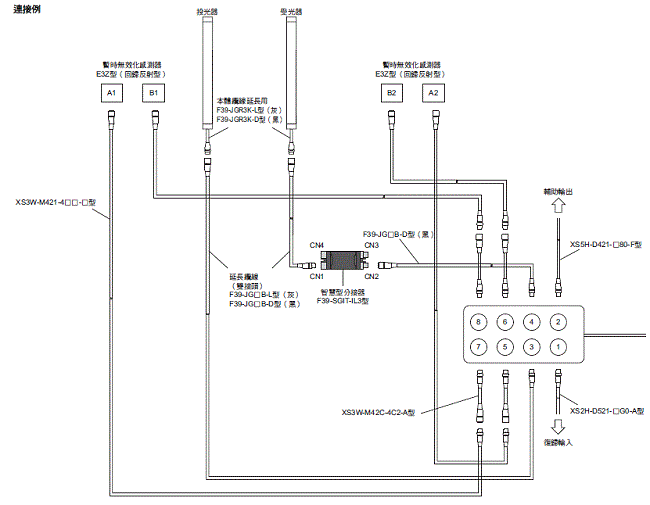

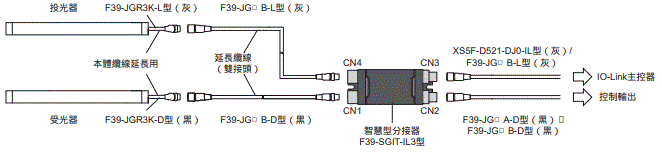

3. 暫時無效化感測器接頭盒和智慧型分接器組合使用時，請使用延長纜線（雙接頭） F39-JG□B-D型連接。以下連接範例中，光柵為光同步。

地面設置系統

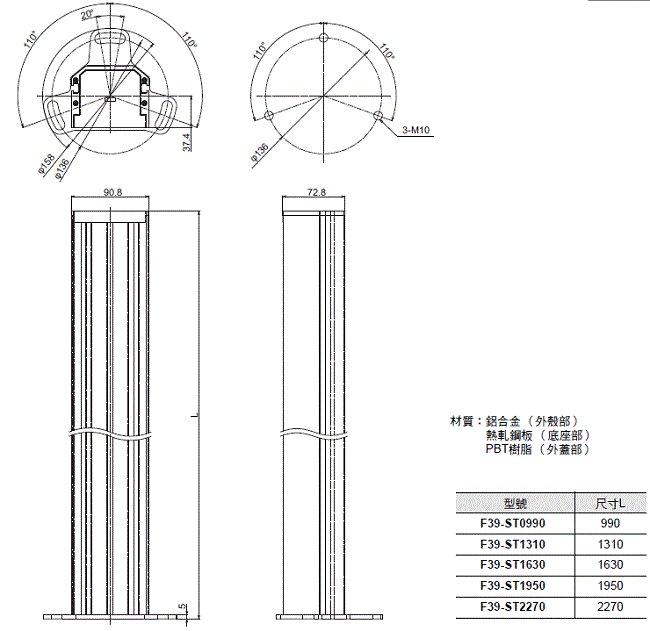

地面設置型座架

外觀	適用光柵		座架高度	型號
外觀	F3SG-SR (安全光柵)	F3SG-PG (安全光柵)	座架高度	型號

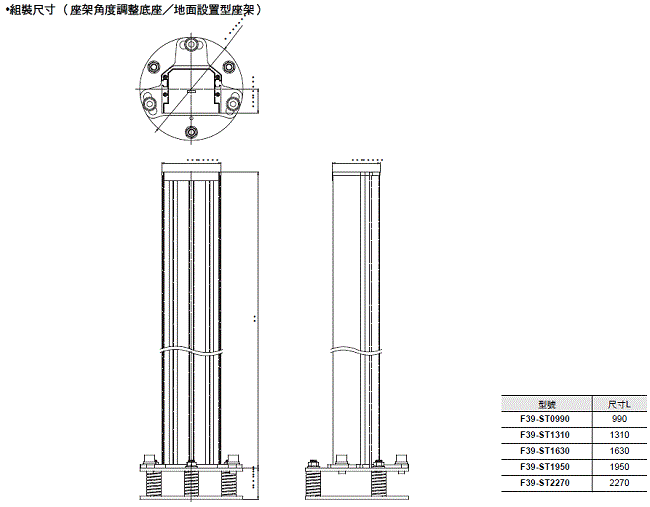

	～防護高度0880	F3SG-4PGA0670-2[]	990 mm	F39-ST0990
	～防護高度1280	F3SG-4PGA0970-3A/3L F3SG-4PGA1070-4[]	1,310 mm	F39-ST1310
	～防護高度1520	F3SG-4PGA1370-4[]	1,630 mm	F39-ST1630
	～防護高度1840	---	1,950 mm	F39-ST1950
	～防護高度2080	---	2,270 mm	F39-ST2270

＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 座架角度調整底座需另外購買。

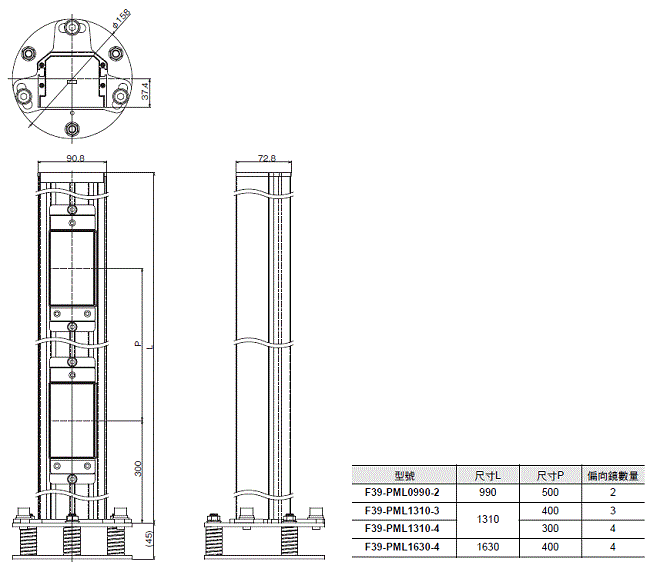

地面設置型偏向鏡

外觀	適用光柵		座架高度	型號
外觀	F3SG-SR (安全光柵)	F3SG-PG (安全光柵)	座架高度	型號

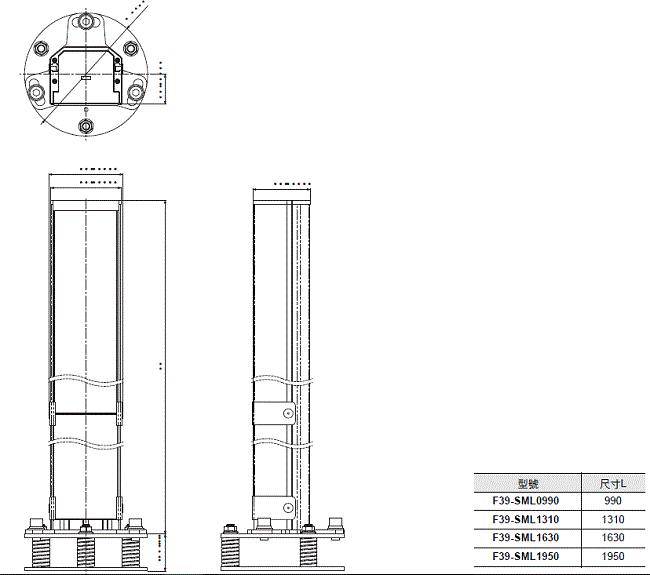

(檢測距離衰減率15％)	～防護高度0880	F3SG-4PGA0670-2A/2L	990 mm	F39-SML0990
	～防護高度1200	F3SG-4PGA0970-3A/3L F3SG-4PGA1070-4A/4L	1,310 mm	F39-SML1310
	～防護高度1520	F3SG-4PGA1370-4A/4L	1,630 mm	F39-SML1630
	～防護高度1840	---	1,950 mm	F39-SML1950
(檢測距離衰減率10％)	---	F3SG-4PGA0670-2A/2L	990 mm	F39-PML0990-2
	---	F3SG-4PGA0970-3A/3L	1,310 mm	F39-PML1310-3
	---	F3SG-4PGA1070-4A/4L	1,310 mm	F39-PML1310-4
	---	F3SG-4PGA1370-4A/4L	1,630 mm	F39-PML1630-4

注. 防護高度1920以上的F3SG-SR不可使用。
＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 座架角度調整底座需另外購買。

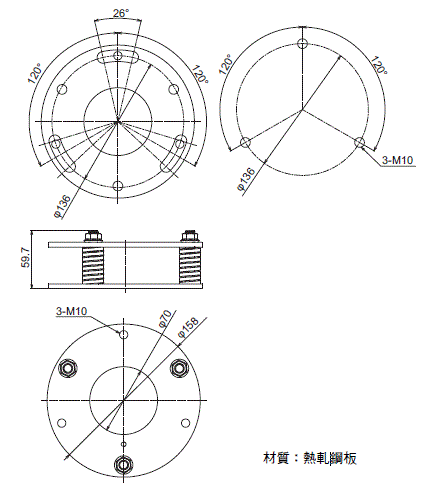

座架角度調整底座

外觀	用途	型號
	安裝於地面設置型座架ȃ地面設置型偏向鏡使用。可調整座架的角度和高度。	F39-STB

＊1. 地面設置型座架、地面設置型偏向鏡、座架角度調整底座為1個1組裝。
＊2. 若需同時用於投光器／受光器，請訂購2組。
＊3. 地面設置型座架、地面設置型偏向鏡需另外購買。

F3SG-SR/PG系列共通其他配件

雷射指標

外觀	規格	型號
	進行光軸調整的粗調時安裝至F3SG-SR/PG的光學面，透過雷射光支援光軸的調整。	F39-PTG

指示燈

外觀

規格

型號

安裝至投光器ȃ受光器或是投受光器，以亮燈狀態顯示F3SG-SR/PG的動作狀態。

顏色：紅、橘、綠

狀態：亮燈

閃爍ȃ滅燈

IP67等級＊

F39-SGLP

＊使用本配件時請做好防護措施，勿使ϸ削油噴濺至配件本體

F3SG-SR專用配件 (＊無法在F3SG-PG上使用)

正面保護蓋 (投光器ȃ受光器共用，1組2支)

外觀	安全光柵適用型號			型號
外觀	手指檢測用	手部檢測用	手臂ȃ足部檢測用	型號
(檢測距離衰減率10％)	F3SG-4SR[]0160-14	F3SG-4SR[]0160-25	---	F39-HSG0160
	F3SG-4SR[]0240-14	F3SG-4SR[]0240-25	F3SG-4SR[]0240-45	F39-HSG0240
	F3SG-4SR[]0320-14	F3SG-4SR[]0320-25	---	F39-HSG0320
	F3SG-4SR[]0400-14	F3SG-4SR[]0400-25	F3SG-4SR[]0400-45	F39-HSG0400
	F3SG-4SR[]0480-14	F3SG-4SR[]0480-25	---	F39-HSG0480
	F3SG-4SR[]0560-14	F3SG-4SR[]0560-25	F3SG-4SR[]0560-45	F39-HSG0560
	F3SG-4SR[]0640-14	F3SG-4SR[]0640-25	---	F39-HSG0640
	---	F3SG-4SR[]0720-25	F3SG-4SR[]0720-45	F39-HSG0720
	F3SG-4SR[]0800-14	F3SG-4SR[]0800-25	---	F39-HSG0800
	---	F3SG-4SR[]0880-25	F3SG-4SR[]0880-45	F39-HSG0880
	F3SG-4SR[]0960-14-F	F3SG-4SR[]0960-25	---	F39-HSG0960
	---	F3SG-4SR[]1040-25	---	F39-HSG1040
	---	F3SG-4SR[]1120-25	---	F39-HSG1120
	F3SG-4SR[]1200-14	F3SG-4SR[]1200-25	F3SG-4SR[]1200-45	F39-HSG1200
	---	F3SG-4SR[]1280-25	---	F39-HSG1280
	---	F3SG-4SR[]1360-25	---	F39-HSG1360
	---	F3SG-4SR[]1440-25	---	F39-HSG1440
	---	F3SG-4SR[]1520-25	F3SG-4SR[]1520-45	F39-HSG1520
	F3SG-4SR[]1600-14	F3SG-4SR[]1600-25	---	F39-HSG1600
	---	F3SG-4SR[]1680-25	---	F39-HSG1680
	---	F3SG-4SR[]1760-25	---	F39-HSG1760
	---	F3SG-4SR[]1840-25	---	F39-HSG1840
	---	F3SG-4SR[]1920-25	---	F39-HSG1920

注. 未刊載防護高度的光柵可組合複數個正面保護蓋使用。

上述型號之外，亦備有F39-HSG0360型Ȅ若要組合使用，請另行購買。

測試棒＊

外觀	直徑	型號
---	14 mm	F39-TRD14
	25 mm	F39-TRD25
	30 mm	F39-TRD30

＊直徑大於φ30mm的測試棒需請用戶端準備

F3SG-SR-K

IP69K型 F3SG-SR-K

種類

安全光柵 IP69K型

本體 F3SG-SR-K

手指檢測用 (最小檢測物體φ14mm)

光軸數	防護高度 (mm)	標準類型
光軸數	防護高度 (mm)	型號
31	320	F3SG-4SRB0320-14-K
39	400	F3SG-4SRB0400-14-K
47	480	F3SG-4SRB0480-14-K
55	560	F3SG-4SRB0560-14-K
63	640	F3SG-4SRB0640-14-K
71	720	F3SG-4SRB0720-14-K
79	800	F3SG-4SRB0800-14-K
87	880	F3SG-4SRB0880-14-K
95	960	F3SG-4SRB0960-14-K
99	1,000	F3SG-4SRB1000-14-K
119	1,200	F3SG-4SRB1200-14-K
139	1,400	F3SG-4SRB1400-14-K
159	1,600	F3SG-4SRB1600-14-K
179	1,800	F3SG-4SRB1800-14-K

注. 連接纜線與本體合為一體

手部檢測用 (最小檢測物體φ25mm)

光軸數	防護高度 (mm)	標準類型
光軸數	防護高度 (mm)	Model
16	320	F3SG-4SRB0320-25-K
20	400	F3SG-4SRB0400-25-K
24	480	F3SG-4SRB0480-25-K
28	560	F3SG-4SRB0560-25-K
32	640	F3SG-4SRB0640-25-K
36	720	F3SG-4SRB0720-25-K
40	800	F3SG-4SRB0800-25-K
44	880	F3SG-4SRB0880-25-K
48	960	F3SG-4SRB0960-25-K
50	1,000	F3SG-4SRB1000-25-K
52	1,040	F3SG-4SRB1040-25-K
56	1,120	F3SG-4SRB1120-25-K
60	1,200	F3SG-4SRB1200-25-K
64	1,280	F3SG-4SRB1280-25-K
68	1,360	F3SG-4SRB1360-25-K
72	1,440	F3SG-4SRB1440-25-K
76	1,520	F3SG-4SRB1520-25-K
80	1,600	F3SG-4SRB1600-25-K
84	1,680	F3SG-4SRB1680-25-K
88	1,760	F3SG-4SRB1760-25-K
92	1,840	F3SG-4SRB1840-25-K

注. 連接纜線與本體合為一體

選購品 (另售)

F3SG-SR-K專用品

安裝金具

用途

外觀

種類

型號

用來安裝F3SG-SR-K型的金具。兩端固定金具。可360°安裝，包含側面安裝、背面安裝。2個1組

IP69K型

安裝金具

F39-LSGTB-K

安全光柵／多光束安全感測器

F3SG-SR 本體

型號中的[][][][]，即是與防護高度（mm）相同的四位數字。

型號				安全光柵
型號				F3SG- []SRA[][][][] -14 F3SG- []SRB[][][][] -14	F3SG- []SRA[][][][] -25 F3SG- []SRB[][][][] -25	F3SG- []SRA[][][][] -45 F3SG- []SRB[][][][] -45	F3SG- []SRA[][][][] -85 F3SG- []SRB[][][][] -85
性能	最小檢測物體直徑			不透明體
	最小檢測物體直徑			14-mm dia.	25-mm dia.	45-mm dia.	85-mm dia.
	光軸間距			10 mm	20 mm	40 mm	80 mm
	光軸數			15 to 199	8 to 124	6 to 38	4 to 12
	鏡頭尺寸			4.4 × 3.4 mm (W × H)	6.7 × 4.5 mm (W × H)
	防護高度			160 to 2,000 mm	160 to 2,480 mm	240 to 1,520 mm	280 to 920 mm
	商品長度			---
	檢測距離	長距離模式		0.3 to 10.0 m (Typ. 15.0 m) *	0.3 to 20.0 m (Typ. 30.0 m)
		短距離模式		0.3 to 3.0 m (Typ. 4.5 m) *	0.3 to 7.0 m (Typ.10.5 m)
		＊在-10～-30℃ 的環境溫度下動作時，請以長距離模式0.3～5.0m、短距離模式0.3～1.5m的檢測距離使用。
	應答時間＊1	標準模式	ON→ OFF	光同步：8～18ms 有線同步：10～21ms	光同步：8～13ms 有線同步：10～17ms	光同步：8ms 有線同步：10ms
		標準模式	OFF→ ON	光同步：40～90ms 有線同步：50～105ms	光同步：40～65ms 有線同步：50～85ms	光同步：40ms 有線同步：50ms
		2倍低速模式＊2	ON→ OFF	光同步：16～36ms 有線同步：20～42ms	光同步：16～26ms 有線同步：20～34ms	光同步：16ms 有線同步：20ms
		2倍低速模式＊2	OFF→ ON	光同步：80～180ms 有線同步：100～210ms	光同步：80～130ms 有線同步：100～170ms	光同步：80ms 有線同步：100ms
		4倍低速模式＊2	ON→ OFF	光同步：32～72ms 有線同步：40～84ms	光同步：32～52ms 有線同步：40～68ms	光同步：32ms 有線同步：40ms
		4倍低速模式＊2	OFF→ ON	光同步：160～360ms 有線同步：200～420ms	光同步：160～260ms 有線同步：200～340ms	光同步：160ms 有線同步：200ms
		8倍低速模式＊2	ON→ OFF	光同步：64～144ms 有線同步：80～168ms	光同步：64～104ms 有線同步：80～136ms	光同步：64ms 有線同步：80ms
		8倍低速模式＊2	OFF→ ON	光同步：320～720ms 有線同步：400～840ms	光同步：320～520ms 有線同步：400～680ms	光同步：320ms 有線同步：400ms
		＊1. 單體使用時的應答時間。詳細說明請參閱型錄60 頁。連接時的應答時間請參閱「使用者手冊（手冊編號：SGFM-726）」。＊2. 可利用SD Manager 3選擇。
	有效開口角度（EAA）（IEC 61496-2）			投光器、受光器檢測距離皆大於3m時為±2.5°以內
	光源			紅外線LED （波長870nm）
	開啟電源後的啟動時			3s以下
電力規格	電源電壓（Vs）			SELV/PELV DC24V±20% （漣波p-p10%以下）
	消耗電流			詳細說明請參閱型錄60 頁
	控制輸出（OSSD）			PNP或NPN電晶體2輸出（視電源線的連接對象設定為PNP或NPN）負載電流300mA以下，殘留電壓2V以下（因纜線延長所導致的電壓下降除外），電容負載1μF以下，電感負載2.2H以下＊1＊2＊3 電流外漏1mA以下（PNP），2mA以下（NPN）＊4 ＊1. F3SG-4SRA型在2連結時：負載電流150mA以下，3連結時：負載電流80mA以下。＊2. 連接智慧型分接器時的殘留電壓為3V以下＊3. 電感負載的值為控制輸出頻繁地反覆ON/OFF時的最大值。若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。＊4. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
	輔助輸出			PNP或NPN電晶體1輸出（視電源線的連接對象設定為PNP或NPN）負載電流100mA以下，殘留電壓2V以下＊＊連接智慧型分接器時的殘留電壓為3V以下。
	輸出動作模式	控制輸		入光時ON （受光器接收投光訊號後控制輸出即為ON）
	輸出動作模式	輔助輸出		控制輸出資訊（輸出反轉功能：有效）（出廠時設定）（可利用SD Manager 3選擇）
	輸入電壓	測試輸入		連接DC24V時停止投光ON電壓：Vs-3V～Vs （短路電流約5.0mA）＊ OFF電壓：0V～1／2Vs或OPEN （短路電流約6.0mA）＊連接0V時停止投光ON電壓：0～3V （短路電流約6.0mA） OFF電壓：1／2Vs～Vs或OPEN （短路電流約5.0mA）＊
		檢測距離選擇輸入		長距離：12V～Vs （短路電流約4.2mA）＊或OPEN 短距離：0～3V （短路電流約4.2mA）
		復歸輸入/ 外部繼電器監控輸入		PNP ON電壓：Vs-3V～Vs （短路電流約9.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約13.0mA）＊ NPN ON電壓：0～3V （短路電流約13.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約9.5mA）＊
		無效化輸入A/B、預置輸入、PSDI輸入		PNP ON電壓：Vs-3V～Vs （短路電流約4.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約7.0mA）＊ NPN ON電壓：0～3V （短路電流約7.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約4.5mA）＊
		＊此處的Vs是指使用環境下的電源電壓。
	過電壓類別（IEC 60664-1）			II
	指示燈			詳細說明請參閱型錄123 頁
	保護迴路			輸出負載短路保護
	絕緣阻抗			20MΩ min. （at 500 VDC）
	耐電壓			AC1,000V、50/60Hz、1分
功能規格	防止相互干擾功能			透過掃描編號的光同步：可防止2組裝置的相互干擾。有線同步：可防止3組裝置間的相互干擾。
	串接功能			連接數：最多3連接總光軸數：最多255光軸
	測試功能			自我測試（開啟電源時及通電時）外部測試（藉由測試輸入來停止投光的功能）
	安全相關功能			連鎖外部繼電器監控（EDM）預置 PSDI 固定屏蔽功能/浮動屏蔽功能 Reduced resolution 無效化/強制驅動防止相互干擾選擇PNP/NPN 變更應答時間
環境規格	環境溫度	動作時		-30～55℃ （不可結冰）
	環境溫度	保存時		-30～70℃
	環境濕度	動作時		35～85%RH （不可結露）
	環境濕度	保存時		35～95%RH
	周圍環境照度			白熾燈：受光面照度3,000lx以下太陽光：受光面照度10,000lx以下
	保護結構（IEC 60529）			IIP65及IP67 （IEC 60529）、IP67G （JIS C 0920 附屬書1）
	耐振動（IEC 61496-1）			10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次
	耐衝擊（IEC 61496-1）			100m/s2，3軸各軸皆為1,000次
	污染度（IEC 60664-1）			3
連接規格	本體纜線	連接方式		感測器側：專用接頭、外部側：M12接頭型（5 PIN （投光器）、8 PIN （受光器））或是纜線伸出型、嵌合時IP67等級、IP67G等級（JIS C 0920 附屬書1）＊＊感測器本體於正確嵌合狀態下的保護構造性能。纜線芯線露出部分非本性能保護對象。
		芯數		投光器端：5芯、受光器端：8芯
		纜線長度		詳細說明請參閱型錄42頁
		纜線外徑		6 mm
		容許彎折半徑		R5 mm
	串接纜線	連接方式		感測器側：專用接頭、連接側：M12接頭型（5 PIN （投光器）、8 PIN （受光器））或是專用接頭、嵌合時IP67等級、IP67G等級（JIS C 0920 附屬書1）＊＊感測器本體及本體纜線於正確嵌合狀態下的保護構造性能。纜線芯線露出部分非本性能保護對象。
		芯數		投光器端：5芯、受光器端：8芯
		纜線長度		詳細說明請參閱型錄44頁
		纜線外徑		6 mm
		容許彎折半徑		R5 mm

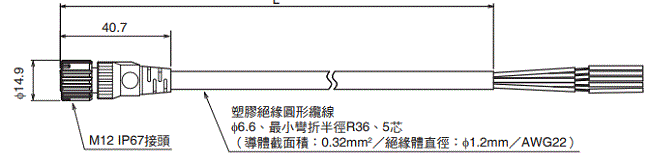

	延長纜線 •單接頭 •雙接頭	連接方式		M12接頭型（5 PIN （投光器）、8 PIN （受光器））、嵌合時IP67等級＊＊M12接頭於正確嵌合狀態下的保護構造性能。纜線芯線露出部分非本性能保護對象。
		芯數		投光器端：5芯、受光器端：8芯
		纜線長度		詳細說明請參閱型錄43頁
		纜線外徑		6.6 mm
		容許彎折半徑		R36 mm
	纜線延長	詳細說明請參閱型錄58頁
		本體纜線		光同步時：電源與投光器之間、電源與受光器之間皆為100m以內＊有線同步時：電源與投光器之間、電源與受光器之間、投光器與受光器之間皆為100m以內＊＊連接智慧型分接器（F39-SGIT-IL3型）時，額定電源電壓為DC24V～24V+20%通電時。
		連接時		使用於連接感測器之間的延長纜線：10m以內（不含串接纜線延長用＊1與本體纜線延長用＊2）＊1. F39-JGR3W型＊2. F39-JGR3K型
材質				外殼：鋁合金蓋子：PBT樹脂光學蓋：壓克力樹脂 FE板：不銹鋼
重量				詳細說明請參閱型錄60頁
附屬品				使用說明書、快速安裝指南、疑難排解標籤、警告區域標籤、端蓋（切換掃描代碼用）
符合標準	符合標準			詳細說明請參閱型錄135頁
	ESPE型（IEC 61496-1）			類型4
	性能等級（PL） / 安全類別			PL e／安全類別4 （EN ISO 13849-1:2015）
	_PFHD			1.1×10^-8以下（IEC 61508）
	_{保證試驗間隔TM}			20年（IEC 61508）
	SFF			99% (IEC 61508)
	HFT			1 (IEC 61508)
	分類			類型B （IEC 61508-2）

F3SG-PG 本體

型號中的[][][][]，即是與防護高度（mm）相同的四位數字。

型號				安全光柵
型號				F3SG- 4PGA[][][][] -[]A	F3SG- 4PGA[][][][]-[]L	F3SG- 4PGA[][][][]-[]C
性能	最小檢測物體直徑			不透明體
	最小檢測物體直徑			Φ30mm ＊每一個光軸上都是可偵測到的物體最小直徑尺寸，與F3SG-SR型的用詞定義不同。在產品長度內的任一位置都能檢測出的物體最小尺寸為「最小檢測物體(30mm)＋光軸間距長度」。
	光軸間距			F3SG-4PGA0670-2□型：500mm F3SG-4PGA0970-3□型：400mm F3SG-4PGA1070-4□型：300mm F3SG-4PGA1370-4□型：400mm		F3SG-4PGA0670-2C型：500mm F3SG-4PGA1070-4C型：300mm F3SG-4PGA1370-4C型：400mm
	光軸數			F3SG-4PGA0670-2□型：2光軸 F3SG-4PGA0970-3□型：3光軸 F3SG-4PGA1070-4□型：4光軸 F3SG-4PGA1370-4□型：4光軸		F3SG-4PGA0670-2C型：2光軸 F3SG-4PGA1070-4C型：4光軸 F3SG-4PGA1370-4C型：4光軸
	鏡頭尺寸			8.1 × 12.8 mm (W × H)
	防護高度			---
	商品長度			670 mm/970 mm/1070 mm/1370 mm
	檢測距離	長距離模式		0.5～20m	20～70m	0.5～5m
	檢測距離	短距離模式		---	0.5～20m	---
	應答時間	標準模式	ON→ OFF	光同步：8ms 有線同步：10ms
		標準模式	OFF→ ON	光同步：40ms 有線同步：50ms
		2倍低速模式光同步：80ms ＊	ON→ OFF	光同步：16ms 有線同步：20ms
		2倍低速模式光同步：80ms ＊	OFF→ ON	光同步：80ms 有線同步：100ms
		4倍低速模式＊	ON→ OFF	光同步：32ms 有線同步：40ms
		4倍低速模式＊	OFF→ ON	光同步：160ms 有線同步：200ms
		8倍低速模式光同＊	ON→ OFF	光同步：64ms 有線同步：80ms
		8倍低速模式光同＊	OFF→ ON	光同步：320ms ＊有線同步：400ms
		＊可利用SD Manager 3 選擇。
	有效開口角度（EAA）（IEC 61496-2）			投光器、受光器、投受光器檢測距離皆大於3m時為±2.5°以下偏向鏡模組不適用
	光源			紅外線LED （波長870nm）
	開啟電源後的啟動時間			3s以下
電力規格	電源電壓（Vs）			SELV/PELV DC24V±20% （漣波p-p10%以下）
	消耗電流			詳細說明請參閱型錄67頁
	控制輸出（OSSD）			PNP或NPN電晶體2輸出（視電源線的連接對象設定為PNP或NPN）負載電流300mA以下，殘留電壓2V以下（因纜線延長所導致的電壓下降除外），電容負載1μF以下，電感負載2.2H以下電流外漏1mA以下（PNP），2mA以下（NPN）＊1. 動作時的環境溫度為45～55℃ 時，負載電流150mA以下＊2. 連接智慧型分接器時的殘留電壓為3V以下＊3. 電感負載的值為控制輸出頻繁地反覆ON/OFF時的最大值。若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。＊4. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
	輔助輸出			PNP或NPN電晶體1輸出（視電源線的連接對象設定為PNP或NPN）負載電流100mA以下，殘留電壓2V以下＊＊連接智慧型分接器時的殘留電壓為3V以下。
	輸出動作模式	控制輸出		入光時ON （受光器接收投光訊號後控制輸出即為ON）
	輸出動作模式	輔助輸出		控制輸出資訊（輸出反轉功能：有效）（出廠時設定）（可利用SD Manager 3選擇）
	輸入電壓	測試輸入		連接DC24V時停止投光ON電壓：Vs-3V～Vs （短路電流約5.0mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約6.0mA）＊連接0V時停止投光ON電壓：0～3V （短路電流約6.0mA） OFF電壓：1/2Vs～Vs或OPEN （短路電流約5.0mA）＊		---
		檢測距離選擇輸入		---	長距離：12V～Vs （短路電流約4.2mA）＊或OPEN 短距離：0～3V （短路電流約4.2mA）	---
		RESET/EDM		PNP ON電壓：Vs-3V～Vs （短路電流約9.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約13.0mA）＊ NPN ON電壓：0～3V （短路電流約13.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約9.5mA）＊
		MUTE A/B, RE-RESET, PSDI		PNP ON電壓：Vs-3V～Vs （短路電流約4.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約7.0mA）＊ NPN ON電壓：0～3V （短路電流約7.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約4.5mA）＊
		＊此處的Vs是指使用環境下的電源電壓。
	過電壓類別（IEC 60664-1）			II
	指示燈			詳細說明請參閱型錄123頁
	保護迴路			輸出負載短路保護
	絕緣阻抗			20MΩ min. （at 500 VDC）
	耐電壓			AC1,000V、50/60Hz、1分
功能規格	防止相互干擾功能			透過掃描編號的光同步：可防止2組裝置的相互干擾。有線同步：可防止3組裝置間的相互干擾。
	串接功能			---
	測試功能			自我測試（開啟電源時及通電時）外部測試（藉由測試輸入來停止投光的功能）		自我測試（開啟電源時及通電時）
	安全相關功能			連鎖外部繼電器監控（EDM）預置無效化/強制驅動防止相互干擾選擇PNP/NPN 變更應答時間
環境規格	環境溫度	動作時		-30～55℃ （不可結冰）
	環境溫度	保存時		-30～70℃
	環境濕度	動作時		35～85%RH （不可結露）
	環境濕度	保存時		35～95%RH
	周圍環境照度			白熾燈：受光面照度3,000lx以下太陽光：受光面照度10,000lx以下
	保護結構（IEC 60529）			IP65及IP67 （IEC 60529）
	耐振動（IEC 61496-1）			10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次
	耐衝擊（IEC 61496-1）			100m/s2，3軸各軸皆為1,000次
	污染度（IEC 60664-1）			3
連接規格	本體纜線	連接方式		感測器側：專用接頭、外部側：M12接頭型（5 PIN （投光器）、8 PIN （受光器））或是纜線伸出型、嵌合時IP67等級、IP67G等級（JIS C 0920 附屬書1）＊＊感測器本體於正確嵌合狀態下的保護構造性能。纜線芯線露出部分非本性能保護對象。
		芯數		投光器端：5芯、受光器端：8芯、投受光器端：8芯
		纜線長度		詳細說明請參閱型錄42頁
		纜線外徑		6 mm
		容許彎折半徑		R5 mm
	串接纜線	連接方式		---
		芯數		---
		纜線長度		---
		纜線外徑		---
		容許彎折半徑		---
	延長纜線 •單接頭 •雙接頭	連接方式		M12接頭型（5 PIN （投光器）、8 PIN （受光器））、嵌合時IP67等級＊＊M12接頭於正確嵌合狀態下的保護構造性能。纜線芯線露出部分非本性能保護對象。
		芯數		投光器端：5芯、受光器端：8芯、投受光器端：8芯
		纜線長度		詳細說明請參閱型錄43頁
		纜線外徑		6.6 mm
		容許彎折半徑		R36 mm
	纜線延長	詳細說明請參閱型錄58頁
		本體纜線		光同步時：電源與投光器之間、電源與受光器之間皆為100m以內＊有線同步時：電源與投光器之間、電源與受光器之間、投光器與受光器之間皆為100m以內＊＊連接智慧型分接器（F39-SGIT-IL3型）時，額定電源電壓為DC24V～24V+20%通電時。
		連接時		---
材質				外殼：鋁合金蓋子：PBT樹脂光學蓋：壓克力樹脂 FE板：不銹鋼
重量				詳細說明請參閱型錄67頁
附屬品				使用說明書、快速安裝指南、疑難排解標籤、端蓋（切換掃描代碼用）
符合標準	符合標準			詳細說明請參閱型錄135頁
	ESPE型（IEC 61496-1）			類型4
	性能等級（PL） / 安全類別			PL e／安全類別4 （EN ISO 13849-1:2015）
	PFH_D			1.1×10^-8以下（IEC 61508）
	_{保證試驗間隔TM}			20年（IEC 61508）
	SFF			99% (IEC 61508)
	HFT			1 (IEC 61508)
	分類			類型B （IEC 61508-2）

纜線延長條件

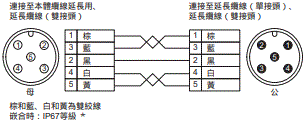

F3SG-SR/PG型的纜線延長相關內容請參閱下方圖示。
含智慧型分接器的纜線延長相關內容，請參閱使用者手冊（手冊編號：SGFM-726）。

智慧型分接器 F39-SGIT-IL3型

型號			F39-SGIT-IL3
適用感測器			F3SG-SR/PG
性能	應答時間		輸出ON→OFF與輸出OFF→ON皆為44ms以下＊自感測器的控制輸出狀態改變，至DO （pin2）狀態改變為止的間隔。
性能	開啟電源後的啟動時間		3s以下
電力規格	電源電壓（Vs）		由外部電源供電時：SELV/PELV DC24V±20% （漣波p-p10%以下）、由USB供電時：DC5V
	消耗電流		85mA以下（連接DC24V電源、IO-Link主控器時）
	控制輸出（OSSD）／輔助輸出		為與F3SG-SR/PG型的控制輸出／輔助輸出直接連接，請參閱F3SG-SR/PG型的額定規格。
	pin2數位輸出（IO-Link）＊		PNP電晶體1輸出負載電流100mA以下，殘留電壓2V以下、電流外漏1mA以下控制輸出為ON時，DO為OFF。控制輸出為OFF時，DO為ON。（無關F3SG-SR型的PNP／NPN設定）
	＊CN3的DO （pin2）輸出
	輸入電壓	復歸輸入、外部繼電器監控輸入	PNP ON電壓：Vs-3 V～Vs （短路電流約9.5mA）＊2 OFF電壓：0V～1/2Vs或OPEN （短路電流約13.0mA）＊2 NPN ON電壓：0～3V （短路電流約13.0mA） OFF電壓：1/2Vs～Vs或OPEN （短路電流約9.5mA）＊2
		無效化輸入A／ B、預置輸入、 PSDI輸入＊1	PNP ON電壓：Vs-3V～Vs （短路電流約4.5mA）＊2 OFF電壓：0V～1/2Vs或OPEN （短路電流約7.0mA）＊2 NPN ON電壓：0～3V （短路電流約7.0mA） OFF電壓：1/2Vs～Vs或OPEN （短路電流約4.5mA）＊2
		＊1. PSDI輸入僅支援F3SG-SR型。＊2. 此處的Vs是指使用環境下的電源電壓。
	過電壓類別（IEC 60664-1）		II
	保護迴路		輸出負載短路保護、輸出反接保護
	絕緣阻抗		20MΩ min. （at 500 VDC）
	耐電壓		AC1,000V、50/60Hz、1分
功能規格	維護資訊		錯誤履歷通電時間
環境規格	環境溫度	動作時	-30～55℃ （不可結冰）
	環境溫度	保存時	-30～70℃
	環境濕度	動作時	35～85%RH （不可結露)
	環境濕度	保存時	35～85%RH
	保護結構（IEC 60529） IP65		IP65、IP67及IP67G （外蓋及連接纜線時）
	耐振動（IEC 61496-1）		10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次
	耐衝擊（IEC 61496-1）		100m/s2，3軸各軸皆為1,000次
	污染度（IEC 60664-1）		3
連接規格	感測器、控制盤、IO-Link		M12接頭：8PIN （CN1：受光器、CN2：控制盤）、5PIN （CN3：IO-Link、CN4：投光器）、嵌合時IP67等級、 IP67G等級（JIS C 0920 附屬書1）＊＊IP67G為F3SG-SR型的本體纜線於正確嵌合狀態下的保護構造性能。
	連接PC		USB Type-C
	纜線延長		距離IO-Link主控器20m以下、距離PC 4m以下＊（USB纜線）＊恕不保證所有的PC及USB纜線的連接。請確認所使用的USB纜線是否可以正常連接。
IO-Link通訊規格	IO-Link版本		Version 1.1
	傳送速度		COM3: 230.4 kbps
	資料長度		PD尺寸：4bite、OD尺寸：32bite （M-sequence type: TYPE_2_V）
	最短循環時間		22 ms
材質			PBT樹脂
重量			F39-SGIT-IL3型：180g （包裝狀態）、F39-LITF1型：50g （包裝狀態）
附屬品			附屬品使用說明書、M12接頭用外蓋（2個）

Safety Light Curtain IP69K Model

安全光柵 IP69K型

型號中的[][][][]，即是與偵側寬度（mm）相同的四位數字。

型號				F3SG-4SRB[][][][]-14-K	F3SG-4SRB[][][][]-25-K
性能	最小檢測物體			不透明體
	最小檢測物體			Φ14mm	Φ25mm
	光軸間距			10 mm	20 mm
	光軸數			31～179光軸	16～92光軸
	鏡頭尺寸			4.4W×3.4Hmm	6.7W×4.5Hmm
	防護高度			320～1,800mm	320～1,840mm
	檢測距離	長距離模式		0.3～8.0m	0.3～16.0m
		短距離模式		0.3～2.4m	0.3～5.6m
		＊在-10～-30℃ 的環境溫度下動作時，請以長距離模式0.3～4.0m、短距離模式0.3～1.2m的檢測距離使用。
	應答時間	標準模式	ON→OFF	光同步：8～18ms 有線同步：10～21ms	光同步：8～13ms 有線同步：10～17ms
		標準模式	OFF→ON	光同步：40～90ms 有線同步：50～105ms	光同步：40～65ms 有線同步：50～85ms
		2倍速低速模式＊	ON→OFF	光同步：16～36ms 有線同步：20～42ms	光同步：16～26ms 有線同步：20～34ms
		2倍速低速模式＊	OFF→ON	光同步：80～180ms 有線同步：100～210ms	光同步：80～130ms 有線同步：100～170ms
		4倍速低速模式＊	ON→OFF	光同步：32～72ms 有線同步：40～84ms	光同步：32～52ms 有線同步：40～68ms
		4倍速低速模式＊	OFF→ON	光同步：160～360ms 有線同步：200～420ms	光同步：160～260ms 有線同步：200～340ms
		8倍速低速模式＊	ON→OFF	光同步：64～144ms 有線同步：80～168ms	光同步：64～104ms 有線同步：80～136ms
		8倍速低速模式＊	OFF→ON	光同步：320～720ms 有線同步：400～840ms	光同步：320～520ms 有線同步：400～680ms
		＊可利用SD Manager 3 選擇。
	有效開口角度（EAA）（IEC61496-2）			投光器、受光器檢測距離皆大於3m時為±2.5°以下
	光源			紅外線LED （波長870nm）
	開啟電源後的啟動時間			3s以下
電氣性規格	電源電壓（Vs）			SELV/PELV DC24V±20% （漣波p-p10%以下）
	消耗電流			詳細說明請參閱型錄106頁
	控制輸出（OSSD）			PNP或NPN電晶體2輸出（視電源線的連接對象設定為PNP或NPN）負載電流300mA以下，殘留電壓2V以下（因纜線延長所導致的電壓下降除外），電容負載1μF以下，電感負載2.2H以下＊1＊2 電流外漏1mA以下（PNP），2mA以下（NPN）＊3 ＊1. 連接智慧型分接器時的殘留電壓為3V以下＊2. 電感負載的值為控制輸出頻繁地反覆ON/OFF時的最大值。若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。＊3. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
	輔助輸出			PNP或NPN電晶體1輸出（視電源線的連接對象設定為PNP或NPN）負載電流100mA以下，殘留電壓2V以下＊＊連接智慧型分接器時的殘留電壓為3V以下
	輸出動作模式	控制輸出		入光時ON （受光器接收投光訊號後控制輸出即為ON）
	輸出動作模式	輔助輸出		控制輸出資訊（輸出反轉功能：有效）（出廠時設定）（可利用SD Manager 3選擇）
	輸入電壓	測試輸入		連接DC24V時投光停止 ON電壓：Vs-3 V～Vs （短路電流約5.0mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約6.0mA）＊連接0V時投光停止 ON電壓：0～3V （短路電流約6.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約5.0mA）＊
		檢測距離選擇輸入		長距離：12V～Vs （短路電流約4.2mA）＊或OPEN 短距離：0～3V （短路電流約4.2mA）
		復歸輸入／外部繼電器監控輸入		PNP ON電壓：Vs-3 V～Vs （短路電流約9.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約13.0mA）＊ NPN ON電壓：0～3V （短路電流約13.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約9.5mA）＊
		無效化輸入A／B、預置輸入		PNP ON電壓：Vs-3V～Vs （短路電流約4.5mA）＊ OFF電壓：0V～1/2Vs或OPEN （短路電流約7.0mA）＊ NPN ON電壓：0～3V （短路電流約7.0mA） OFF電壓：1/2Vs～Vs或OPEN （短絡電流約4.5mA）＊
		＊此處的Vs是指使用環境下的電源電壓。
	過電壓類別（IEC60664-1）			II
	指示燈			詳細說明請參閱型錄123頁
	保護迴路			輸出負載短路保護
	絕緣阻抗			20MΩ min. （at 500 VDC）
	耐電壓			AC1,000V、50/60Hz、1分
功能規格	防止相互干擾功能			光同步：掃描代碼固定為A。有線同步：可防止3組裝置間的相互干擾。
	測試功能			自我測試（開啟電源時及通電時）外部測試（藉由測試輸入來停止投光的功能）
	安全相關功能			連鎖外部繼電器監控（EDM）預置 PSDI 固定屏蔽功能／浮動屏蔽功能 Reduced resolution 無效化/強制驅動防止相互干擾選擇PNP/NPN 變更應答時間
環境規格	環境溫度	動作時		-30～55℃ （不可結冰）
	環境溫度	保存時		-30～70℃
	環境濕度	動作時		35～85%RH （不可結露）
	環境濕度	保存時		35～95%RH
	周圍環境照度			白熾燈：受光面照度3,000lx以下太陽光：受光面照度10,000lx以下
	保護結構（IEC 60529）			IP65及IP67 （IEC 60529）、IP69K （ISO 20653）
	耐振動（IEC 61496-1）			10～55Hz､重複振幅0.7mm､3軸各軸皆掃描20次
	耐衝擊（IEC 61496-1）			100m/s2，3軸各軸皆為1,000次
	污染度（IEC 60664-1）			3
連接規格	本體纜線	連接方式		纜線伸出型
		芯數		投光器端：5芯、受光器端：8芯
		纜線長度		15 m
		纜線外徑		6 mm
		容許彎折半徑		R5 mm
	纜線延長	詳細說明請參閱型錄58頁
	纜線延長	本體纜線		光同步時：電源與投光器之間、電源與受光器之間皆為100m以內＊有線同步時：電源與投光器之間、電源與受光器之間、投光器與受光器之間皆為100m以內＊＊連接智慧型分接器（F39-SGIT-IL3型）時，額定電源電壓為DC24V～24V+20%通電時。
材質				管路：壓克力樹脂蓋子：SUS316L
重量				詳細說明請參閱型錄106頁
附屬品				使用說明書、快速安裝指南、疑難排解標籤
標準相容	符合標準			詳細說明請參閱型錄135頁
	ESPE型（IEC61496-1）			類型4
	性能等級（PL）／安全類別			PL e／安全類別4 （EN ISO 13849-1:2015）
	PFH_D			1.1× 10^-8 以下 (IEC 61508)
	_{保證試驗間隔TM}			20年（IEC 61508）
	SFF			99% (IEC 61508)
	HFT			1 (IEC 61508)
	分類			類型B （IEC 61508-2）

（單位：mm）

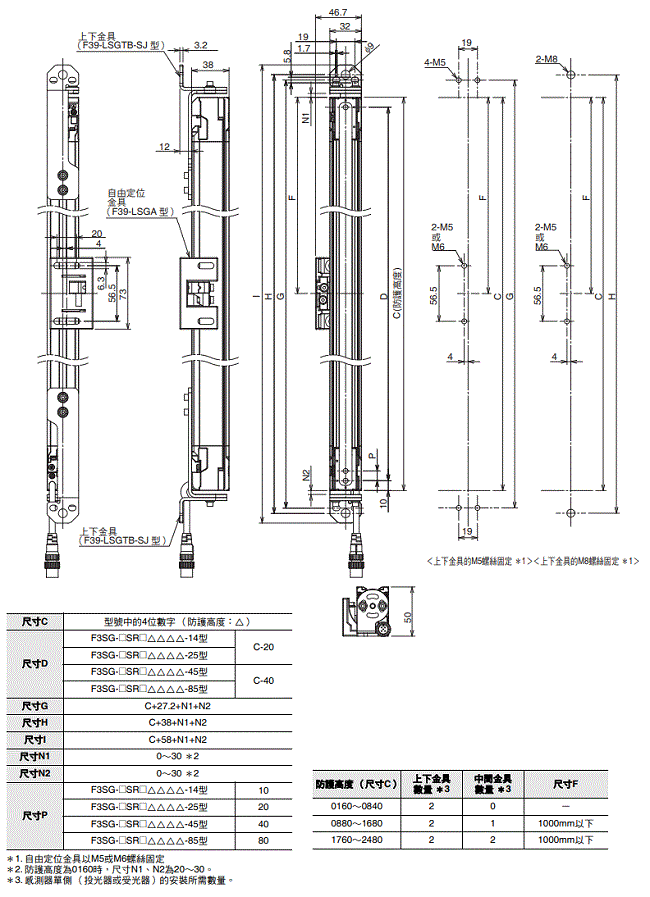

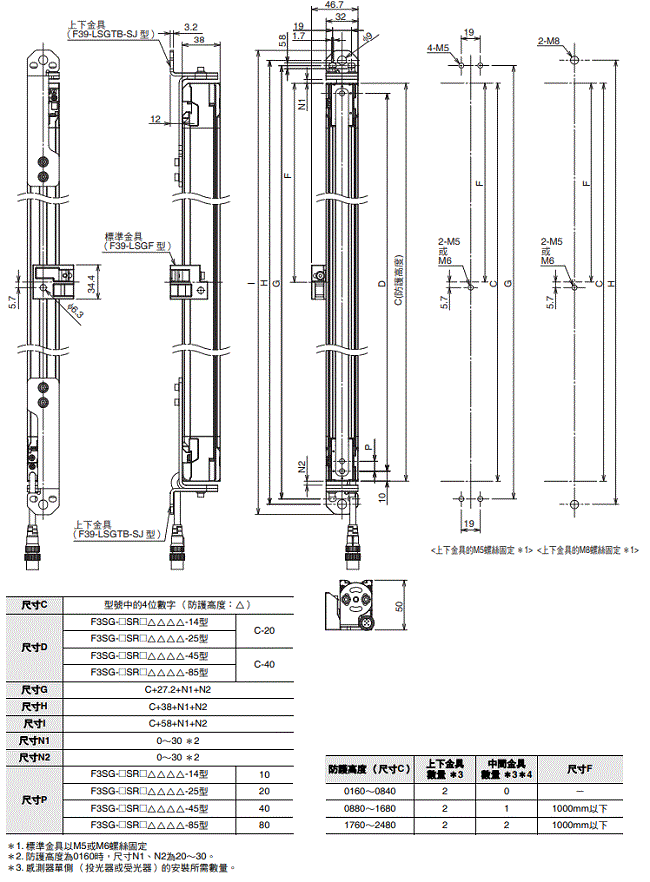

F3SG-SR系列

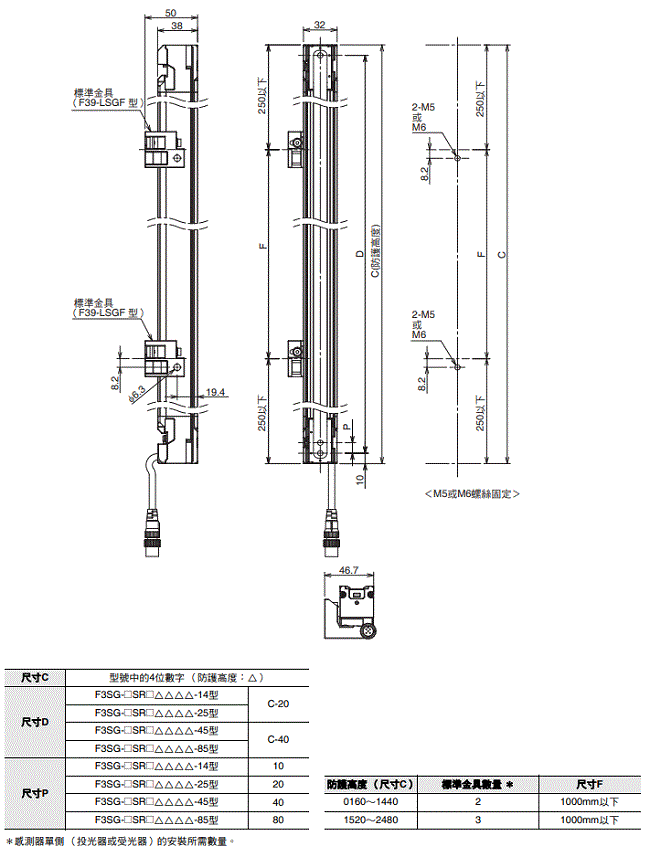

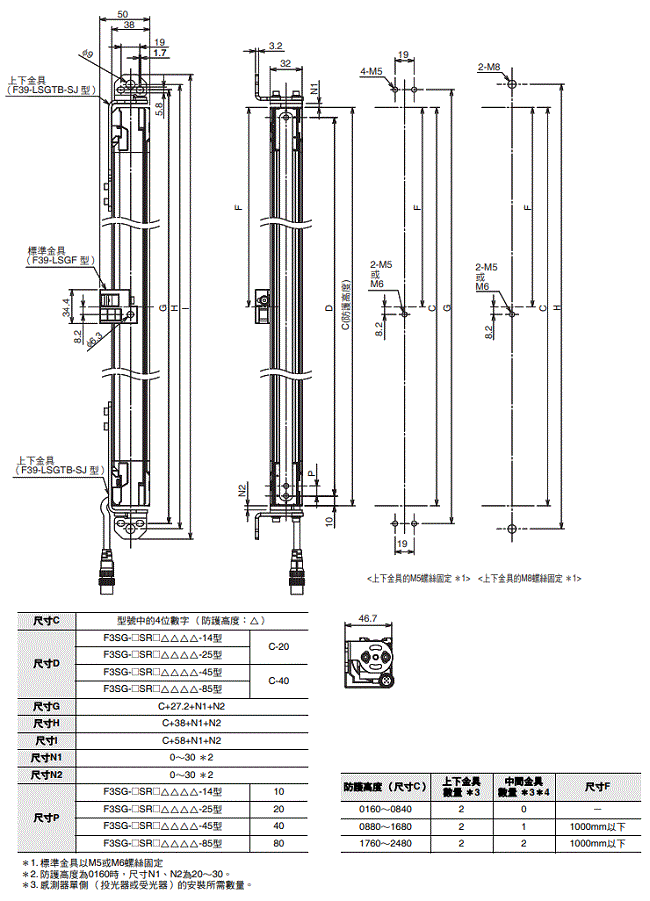

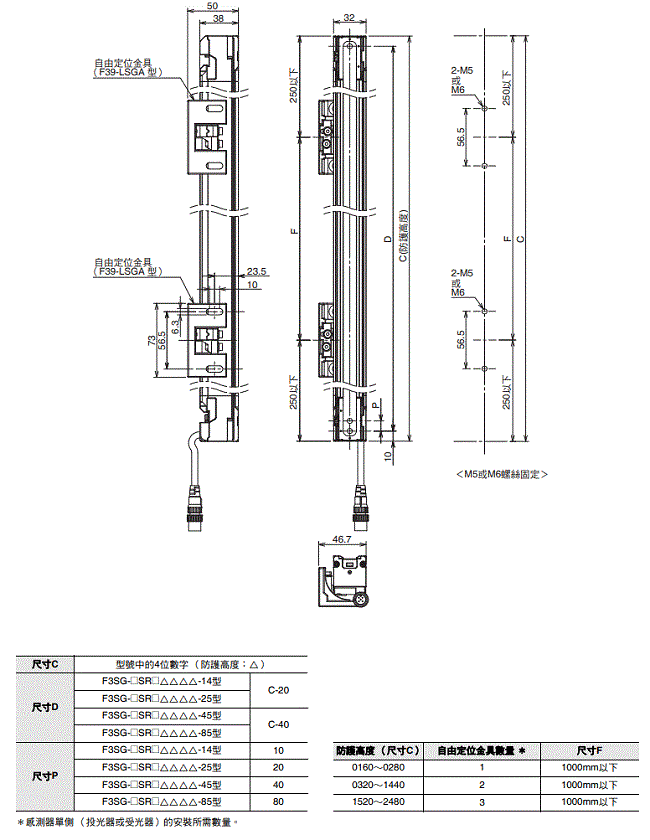

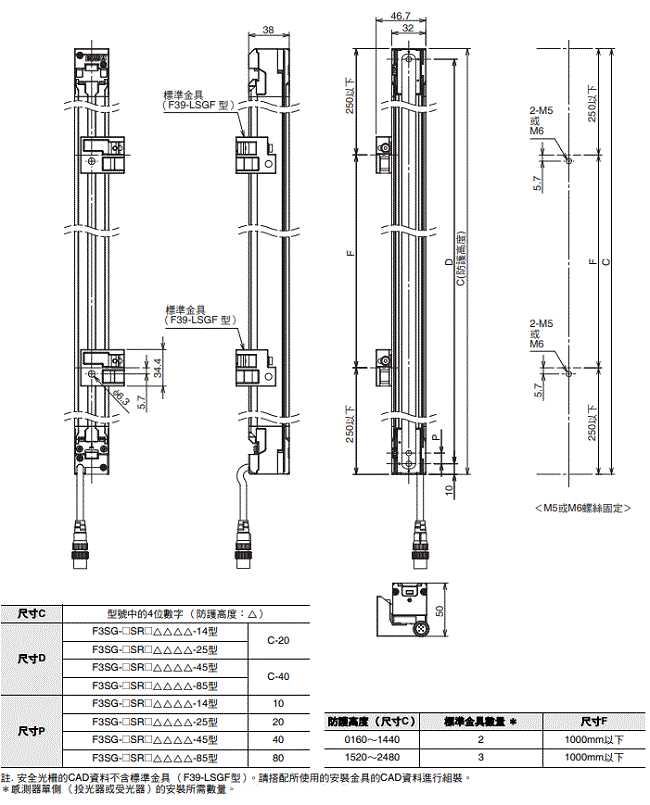

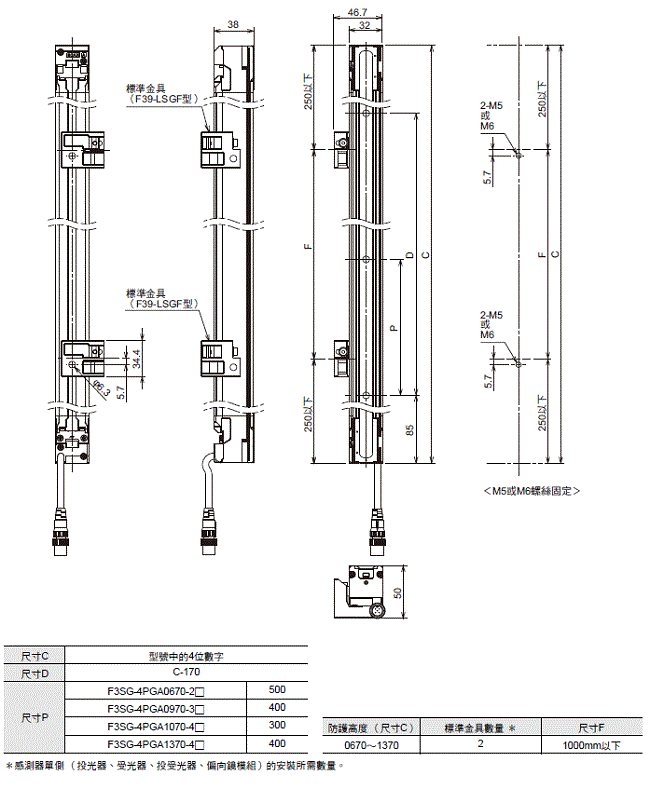

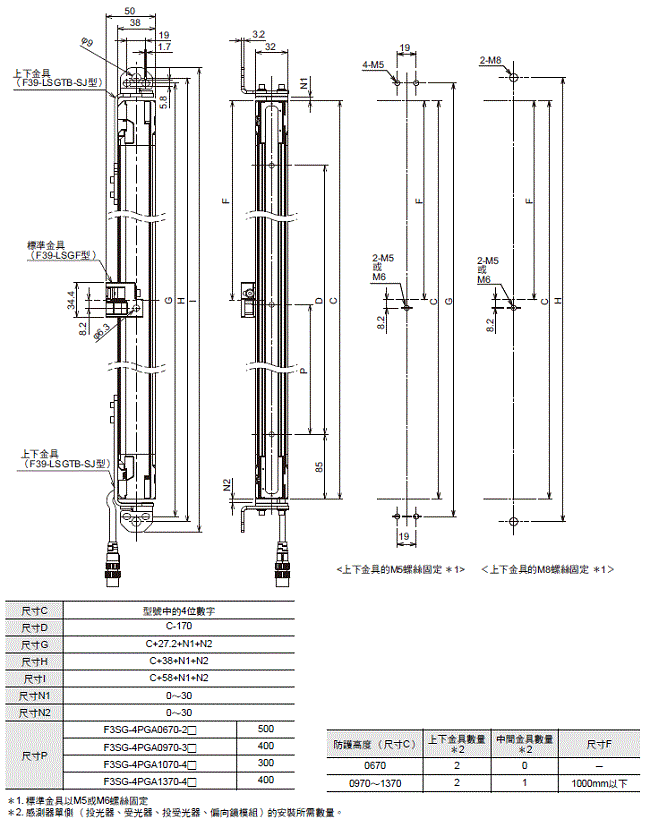

安裝標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

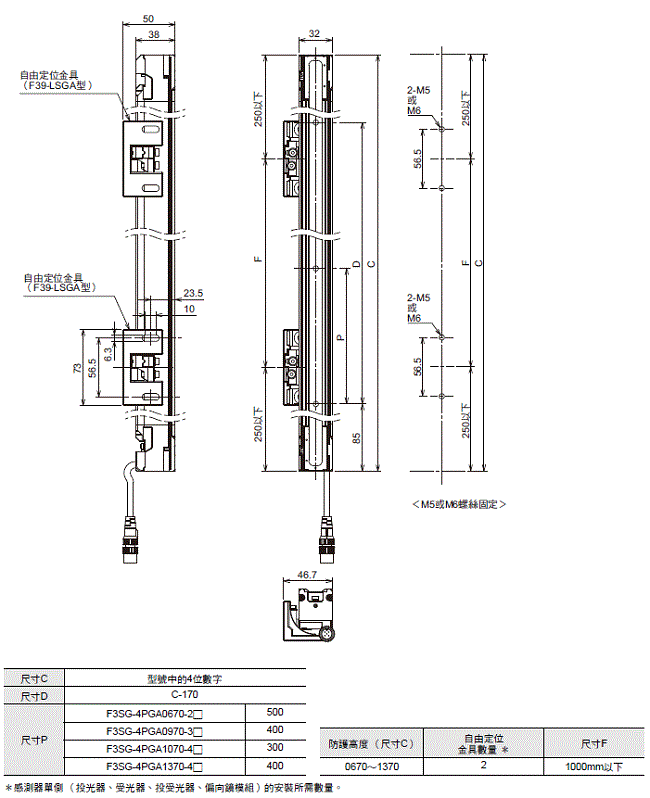

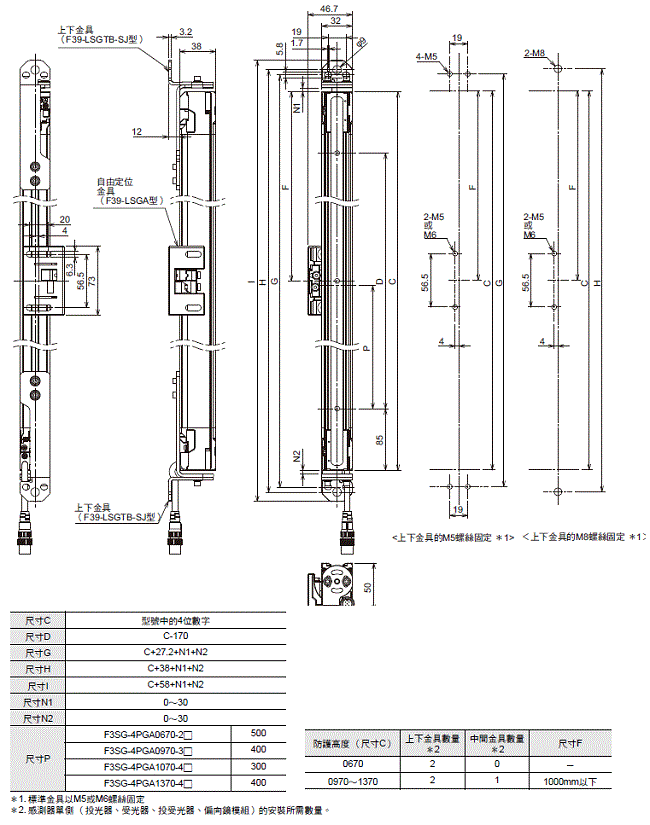

安裝自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

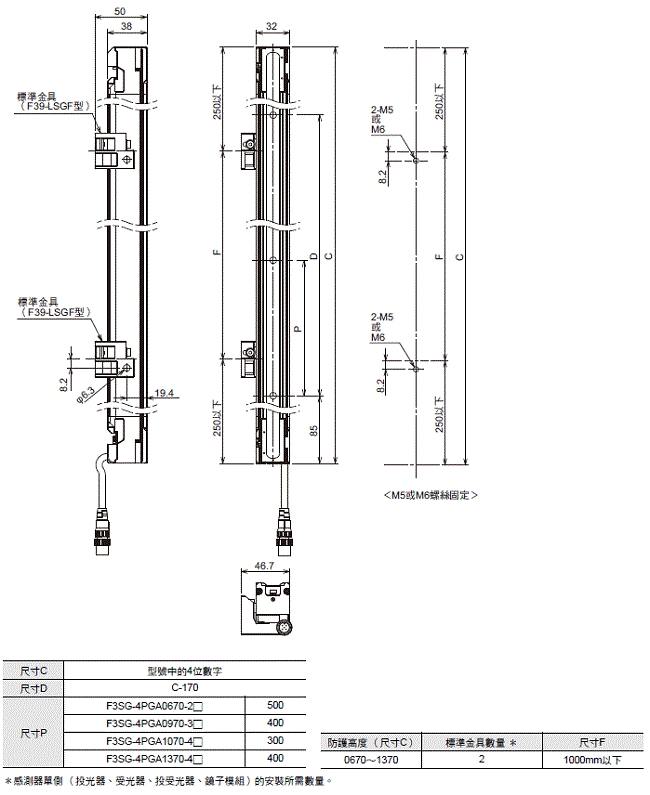

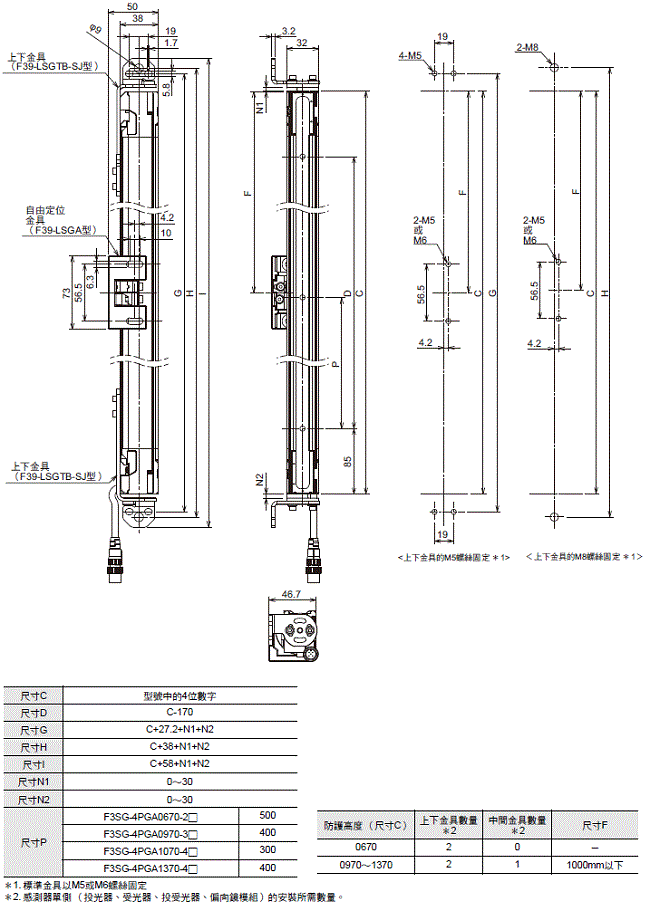

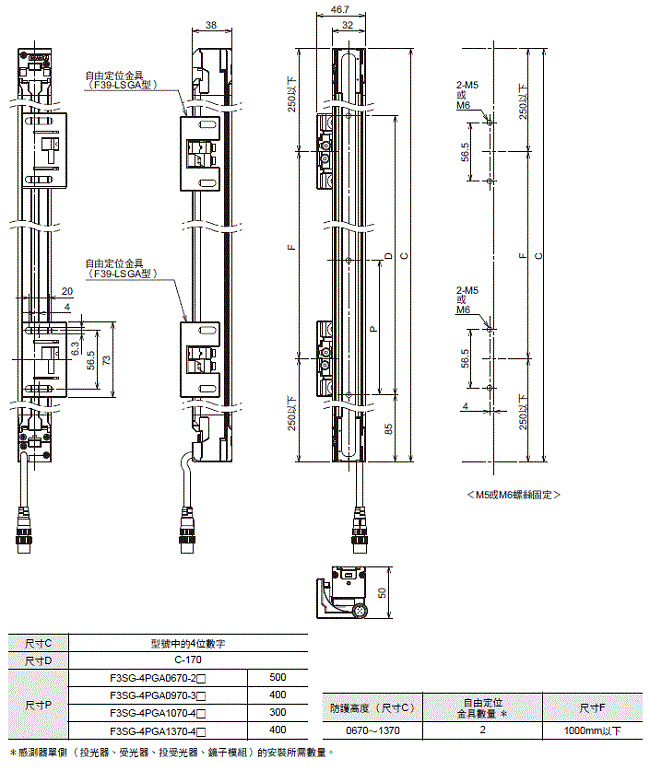

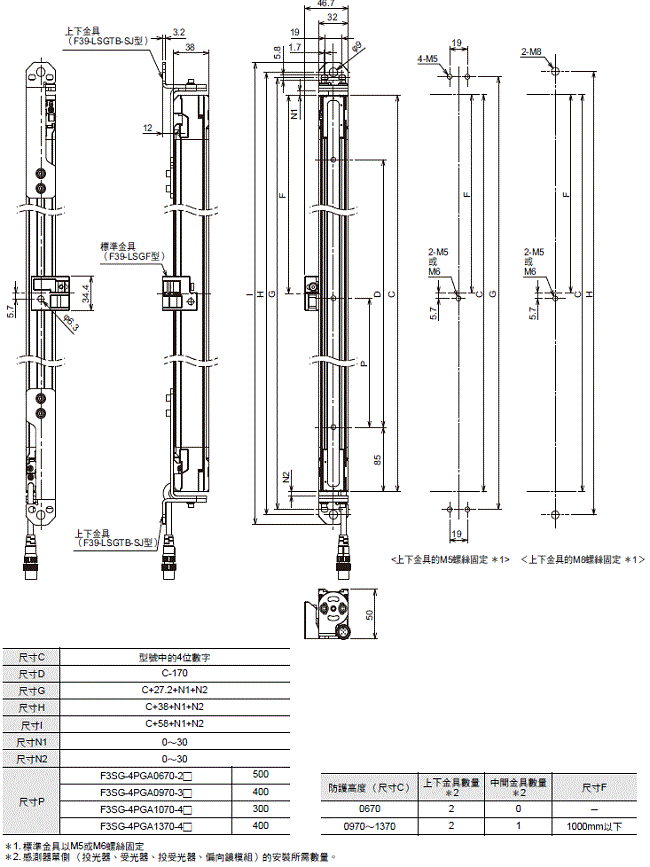

F3SG-PG本體

安裝標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

安裝自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與標準金具（中間金具共用）（F39-LSGF型）時

背面安裝時

側面安裝時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與自由定位金具（中間金具共用）（F39-LSGA型）時

背面安裝時

側面安裝時

配件

安裝金具

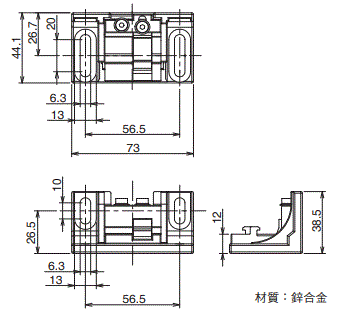

標準金具（中間金具共用）（F39-LSGF型）

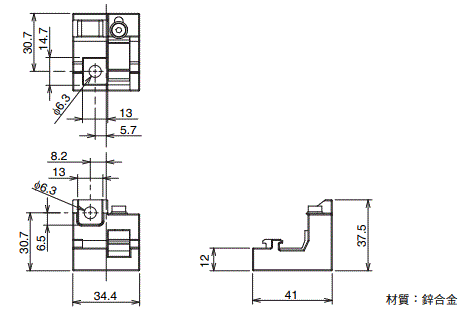

自由定位金具（中間金具共用）（另售：F39-LSGA型）

上下金具（橫向孔2圓孔1）（另售：F39-LSGTB-SJ型）

上下金具（橫向孔2）（另售：F39-LSGTB-RE型）

上下金具（縱向孔3）（另售：F39-LSGTB-MS型）

智慧型分接器

智慧型分接器（另售：F39-SGIT-IL3型）

智慧型分接器固定金具（另售：F39-LITF1型）

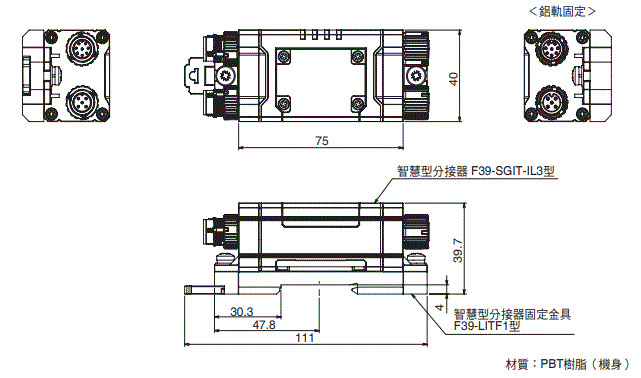

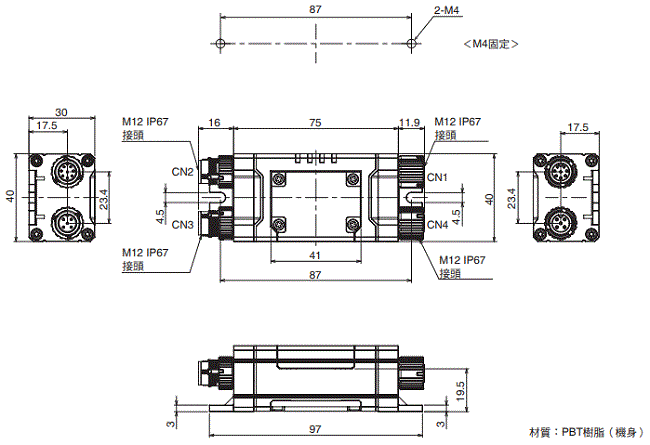

組裝尺寸（智慧型分接器／智慧型分接器固定金具）

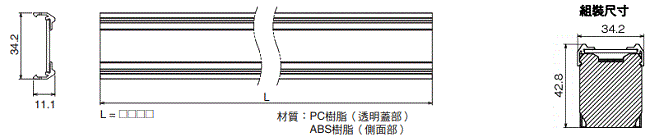

正面保護蓋

正面保護蓋（另售：F39-HSG[][][][]型）

連接纜線

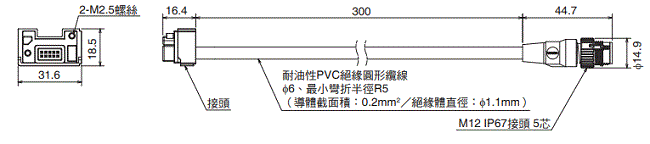

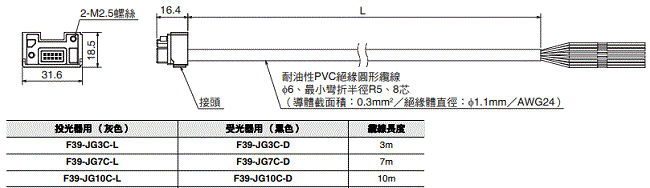

本體纜線（散線）

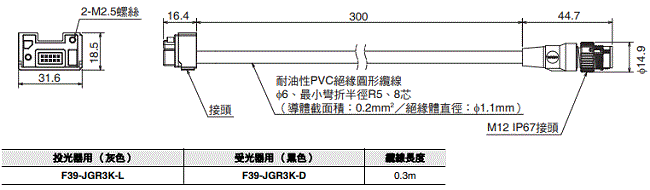

投光器用本體纜線（散線）（另售：F39-JG[]C-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用本體纜線（散線）（另售：F39-JG[]C-D型）

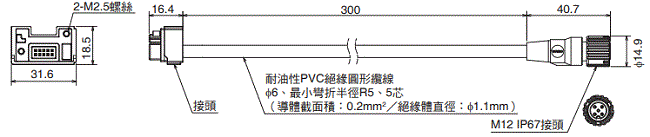

本體纜線延長用

投光器用本體纜線延長用（另售：F39-JGR3K-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用本體纜線延長用（另售：F39-JGR3K-D型）

延長纜線（單接頭）

投光器用延長纜線（單接頭）（另售：F39-JG[]A-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用延長纜線（單接頭）（另售：F39-JG[]A-D型）

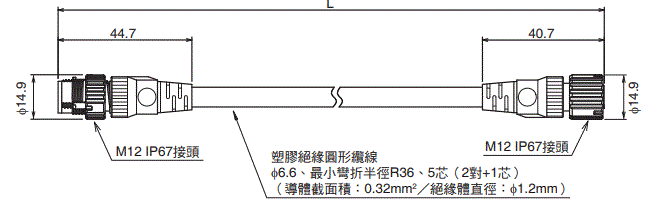

延長纜線（雙接頭）

投光器用延長纜線（雙接頭）：延長纜線時連接用的纜線（另售：F39-JG[]B-L型）

受光器用、F3SG-PG偏向鏡型的投受光器用延長纜線（雙接頭）：延長纜線時連接用的纜線（另售：F39-JG[]B-D型）

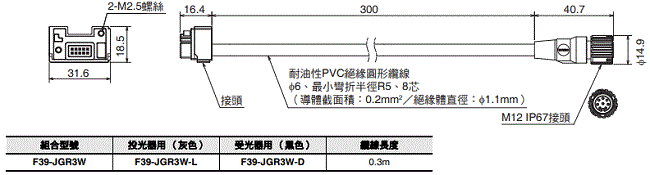

串接纜線延長用（另售：F39-JGR3W型）（投光器用、受光器用各1條／1組）

投光器用串接纜線延長用

受光器用串接纜線延長用

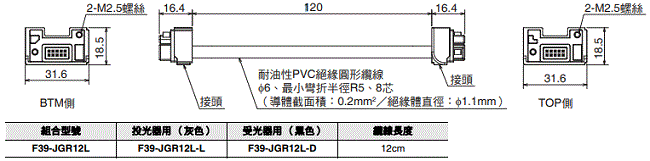

密接纜線（另售：F39-JGR12L型）（投光器用、受光器用各1條／1組）

投光器用密接纜線

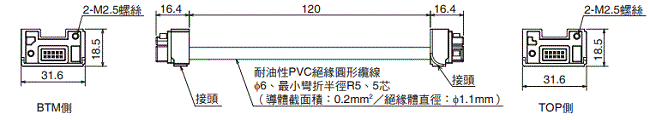

受光器用密接纜線

本體纜線互換用

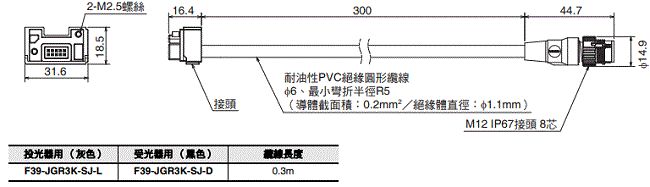

投光器用本體纜線互換用（F3SJ-B/A互換用）（另售：F39-JGR3K-SJ-L型）

受光器用本體纜線互換用（F3SJ-B/A互換用）（另售：F39-JGR3K-SJ-D型）

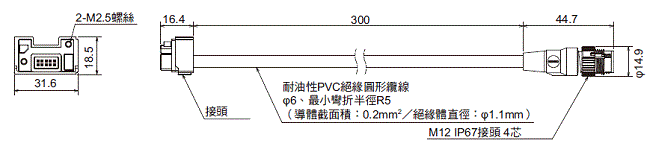

投光器用本體纜線互換用（F3SG-RE互換用）（另售：F39-JGR3K-RE-L型）

受光器用本體纜線互換用（F3SG-RE互換用）（另售：F39-JGR3K-RE-D型）

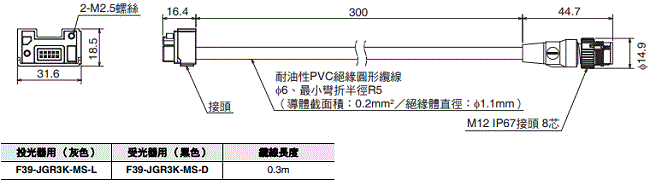

投光器用、本體纜線互換用（MS4800互換用）（另售：F39-JGR3K-MS-L型）

受光器用、本體纜線互換用（MS4800互換用）（另售：F39-JGR3K-MS-D型）

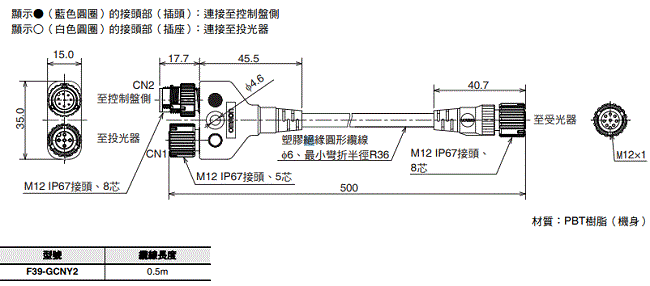

Y型接頭插頭/插座雙接頭（另售：F39-GCNY2型）

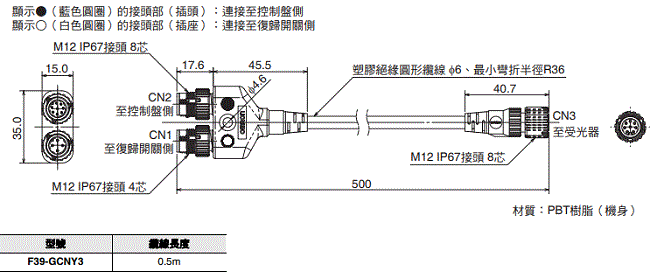

復歸開關接頭（另售：F39-GCNY3型）

附纜線接頭插座單接頭（另售：XS5F-D421-[]80-F型）

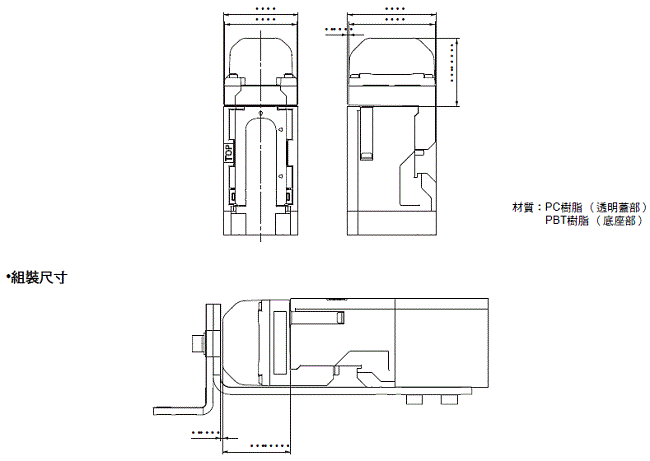

指示燈

指示燈（另售：F39-SGLP型）

暫時無效化感測器座

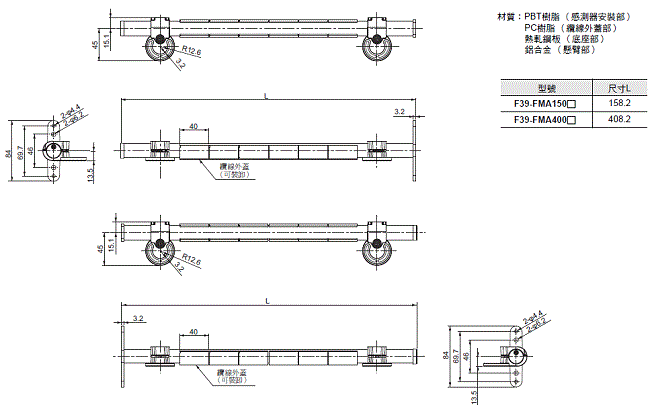

暫時無效化感測器座（另售：F39-FMA[][][][]型）

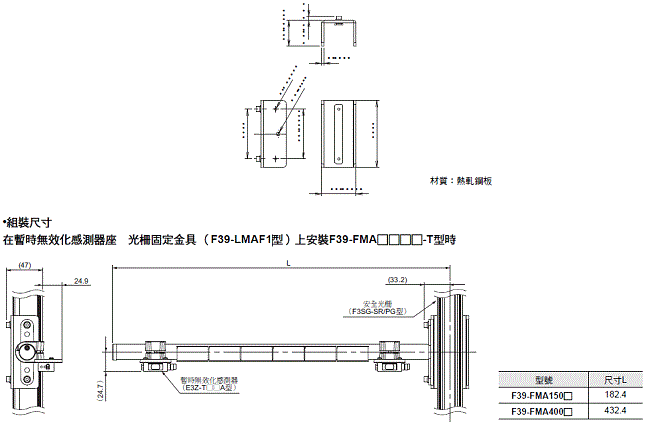

暫時無效化感測器座光柵固定金具（另售：F39-LMAF1型）

座架角度調整底座 F39-STB型

地面設置型座架 F39-ST[][][][]型

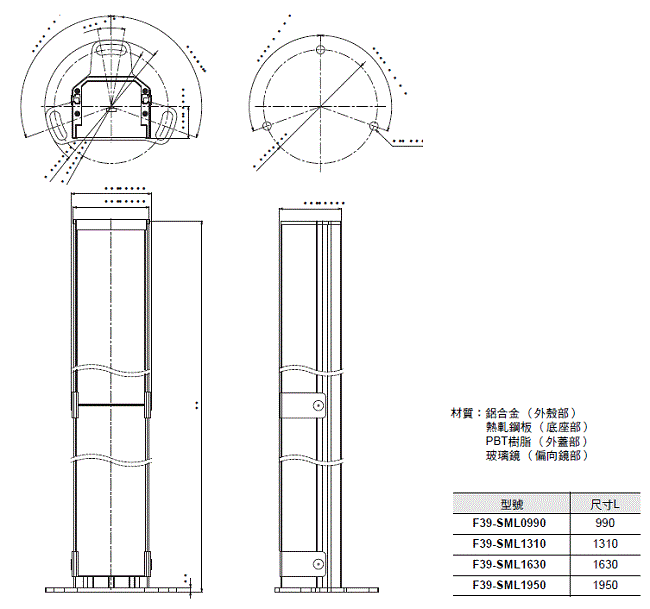

地面設置型偏向鏡 F39-SML[][][][]型

•組裝尺寸（座架角度調整底座／地面設置型偏向鏡（F39-SML型））

F39-PML[][][][]型

•組裝尺寸（座架角度調整底座／地面設置型偏向鏡（F39-PML型））

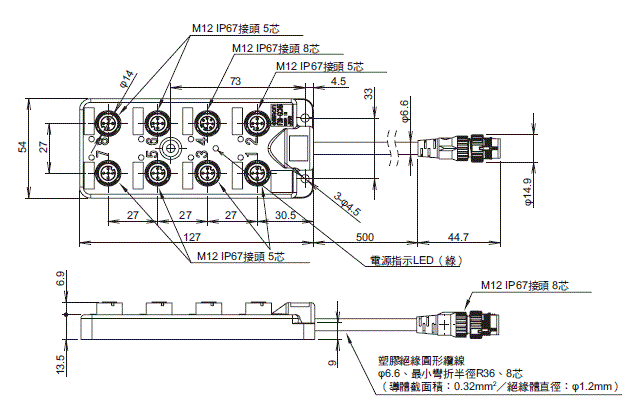

暫時無效化感測器接頭盒 F39-GCN5型

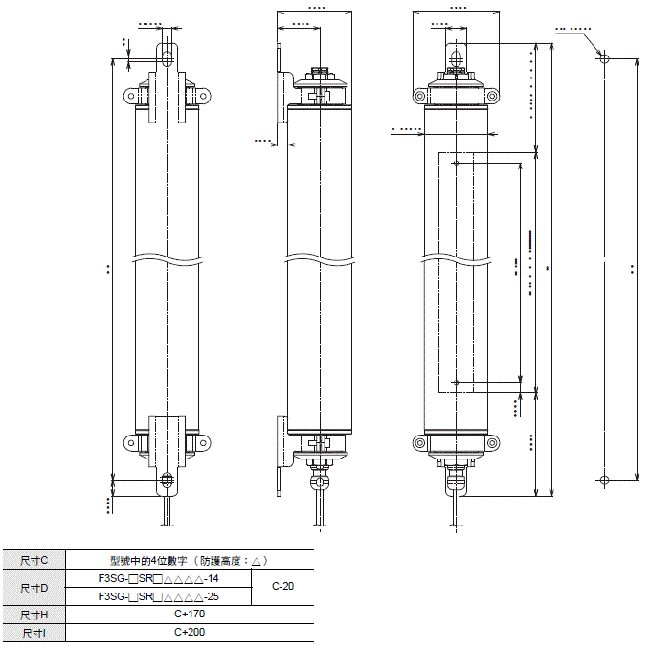

F3SG-SR-K本體

安裝IP69K型安裝金具（F39-LSGTB-K型）時背面安裝/側面安裝時共通

配件

安裝金具

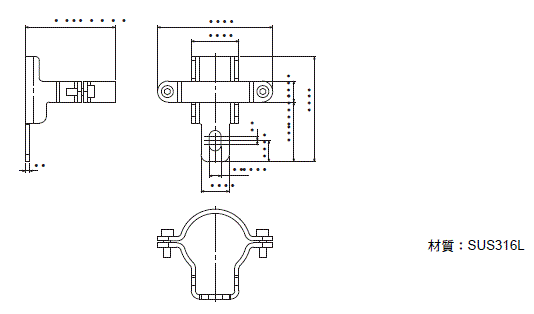

IP69K型安裝金具（另售：F39-LSGTB-K型）

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
F3SG-SR/PG系列產品型錄	SGFM-086-TW5 [43992KB]	2022年8月11日 20220811	F3SG-SR/PG系列產品型錄
IO-Link系列型錄	SAMC-007-TW5 [54277KB]	2021年5月24日 20210524	IO-Link系列型錄
安全元件選型指南	SGFM-051R-TW5-01 [5193KB]	2022年5月31日 20220531	安全元件選型指南

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
F3SG-SR/PG Series Catalog	F118-E1-02 [33721KB]	Oct 03, 2022 20221003	F3SG-SR/PG Series Catalog
F3SG-SR/PG Data Sheet	F117-E1-02 [6264KB]	Oct 03, 2022 20221003	F3SG-SR/PG Data Sheet
IO-Link Series Catalog	Y229-E1-07 [5797KB]	Sep 08, 2022 20220908	IO-Link Series Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

F3SG-SR / PG 系列

此系列將改變製造現場的安全設計

設計-產線整體設計簡單化-

從裝置開口至設備周圍的侵入偵測，統一使用同一系列的光柵

不只本體，連纜線、金具等配件也統一化＊

致力於建構全球通用設備及裝置的安全系統

設計-產線整體設計簡單化-

豐富的產品陣容，滿足各式生產線設計

獨家光學設計，實現長距離檢測

運用OMRON獨家技術縮小體積

生產線變更容易

若防護高度相同，可只更換本體來替換＊

可靈活設置

裝置開口部的最佳距離

無死角空間確保安全狀態＊

節省配線使設計多變化 F3SG-SR/PG

可配合設備選擇2種同步系統 F3SG-SR/PG

安裝-光軸調整容易-

透過顏色判別入光狀態，簡單確實地調整光柵

區域光束指示器（ABI）使入光狀態一目瞭然 [專利申請中]

安裝-設置、角度調整容易-

配件豐富，讓設置光柵和調整角度更加簡單

不必拆卸光柵即能輕鬆調整光軸

安裝-豐富的省配線選購品-

多樣的省配線系統，適合各種設備

豐富的選購品讓大規模設備的長距離配線更簡單

1條纜線即解決複雜化的控制配線

裝置運轉-減少設備不必要的停機-

在惡劣環境中亦能穩定動作，發揮堅固性能

需要安全保護措施的場所多屬惡劣環境， 容易發生光柵的誤動作。

維護-非專業人員也能進行維護-

非專業人員也能輕鬆進行維護

透過清楚易讀顏色指示燈診斷錯誤

利用智慧型分接器備份、修復設定資訊

維護-支援資訊化減少維護工時-

預測故障防患未然

將設備狀態視覺化

F3SG-SR

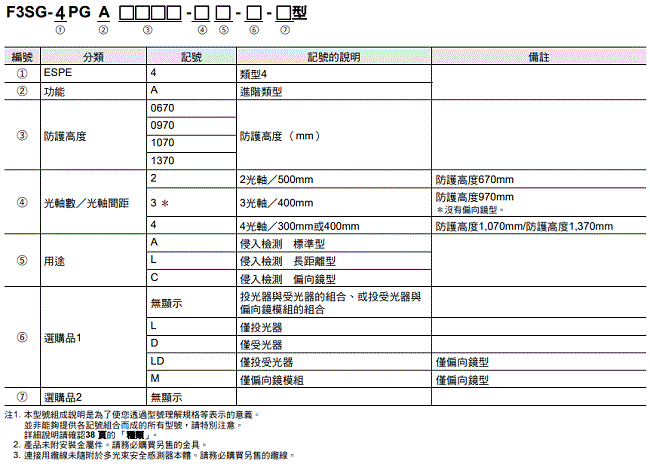

型號構成

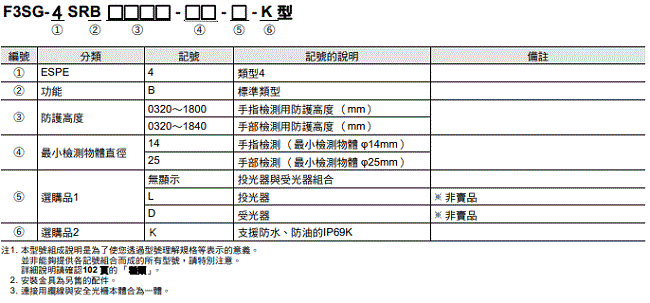

安全光柵 F3SG-SR

種類

本體

安全光柵 F3SG-SR

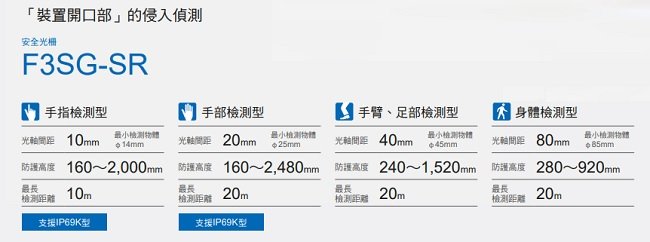

手指檢測用 (最小檢測物體φ14mm)

手部檢測用 (最小檢測物體φ25mm)

手臂ȃ足部檢測用 (最小檢測物體φ45mm)

身體檢測用 Ȟ最小檢測物體φ85mmȟ

F3SG-PG

型號構成

多光束安全感測器 F3SG-PG

種類

本體

多光束安全感測器 F3SG-PG

侵入檢測用 標準型 Ȟ光軸間距300～500mmȟ

侵入檢測用 長距離型 (光軸間距300～500mm)

侵入檢測用 偏向鏡型 (光軸間距300～500mm)

F3SG-SR/PG 選購品

安裝金具 F3SG-SR/PG共通

固定用

連接用纜線 F3SG-SR/PG共通

[本體纜線]

本體纜線(散線)

本體纜線延長用

[延長纜線]

延長纜線(單接頭)

延長纜線(雙接頭)

[連接纜線]

密接纜線 (投光器'受光器用 各1條／1組)

串接纜線延長用(投光器、受光器用 各1條／1組)

[使用替換纜線_既有光柵的配線時]

本體纜線互換用

設定工具SD Manager 3、智慧型分接器

設定工具SD Manager 3

智慧型分接器 ＊

智慧型分接器-IO-Link主控器連接纜線

省配線系統

Y型接頭插頭/插座 雙接頭

復歸開關接頭

復歸開關接頭與復歸開關之間的連接用纜線

需要安全保護措施的場所多屬惡劣環境，容易發生光柵的誤動作。

侵入檢測用標準型 Ȟ光軸間距300～500mmȟ

侵入檢測用長距離型 (光軸間距300～500mm)

侵入檢測用偏向鏡型 (光軸間距300～500mm)

密接纜線 (投光器'受光器用各1條／1組)

串接纜線延長用(投光器、受光器用各1條／1組)

智慧型分接器＊

Y型接頭插頭/插座雙接頭

暫時無效化感測器座 (投光器ȃ受光器用各1條／1組)

暫時無效化感測器座光柵固定金具 (投光器ȃ受光器用各1個／1組)＊

F3SG-SR/PG系列共通其他配件

安裝標準金具（中間金具共用）（F39-LSGF型）時

安裝自由定位金具（中間金具共用）（F39-LSGA型）時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與標準金具（中間金具共用）（F39-LSGF型）時

安裝上下金具（橫向孔2圓孔1）（F39-LSGTB-SJ型）與自由定位金具（中間金具共用）（F39-LSGA型）時

標準金具（中間金具共用）（F39-LSGF型）

自由定位金具（中間金具共用）（另售：F39-LSGA型）

上下金具（橫向孔2圓孔1）（另售：F39-LSGTB-SJ型）

上下金具（橫向孔2）（另售：F39-LSGTB-RE型）

上下金具（縱向孔3）（另售：F39-LSGTB-MS型）

智慧型分接器（另售：F39-SGIT-IL3型）

智慧型分接器固定金具（另售：F39-LITF1型）

組裝尺寸（智慧型分接器／智慧型分接器固定金具）
