| 型號 | A7MD | |
|---|---|---|
| 分類 (註1) |
PCB安裝的面板固定式
|
|
| 顯示文字高度 | 2.8mm | |
| 端子類別 | PCB端子 | |
| 代碼編號 | 外殼顏色 | 黑 |
| 06(二進碼十進制) | A7MD-106-P-09 | |
註1. 分類圖為將4個開關組件與另售的安裝板組合而成4位數者。
2. 上述型號為1個開關組件的型號。
A7MD
產品特色
超小型旋轉操作式指撥開關
使用鍍金接點提高了可靠性
開關本體（1開關組件）
選購品（另售）
使用開關組件時，請亦使用安裝板、隔板等附屬品。
| 分類 | A7MD型 | |
|---|---|---|
| 附屬品 | 外殼顏色 | 黑 |
| 安裝板(1對) | A7MD-1M | |
| 隔板 | A7MD-P[] | |
註. 隔板的型號中，[]內填入A～U的記號。（請參閱右下的隔板單元說明表）
安裝板
使用在開關組件的兩端，用於將各組件確實固定至面板。左右成對。
隔板
•用於確保各開關組件的區間劃分或預留空間，其外形及厚度與開關組件相同。
•亦提供刻有文字或記號的隔板，用於指示時間或長度等單位的情形。
（參照下表）請另向本公司洽詢。
| 記號 | A | B | C | D | E | F | G | H | K | L | M | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刻印 | 無 | SEC | MIN | H | g | kg | mm | cm | °C | PCS | 年 | 月 | 日 | ×10 SEC |
時 | 分 | 0 | . |
| 型號 | A7MD | |
|---|---|---|
| 開閉負載容量(電阻負載) | 1mA～0.1A、DC3.3～28V | |
| 最大連續通電電流 | 1A以下 | |
| 接觸電阻 | 300mΩ以下 | |
| 絕緣阻抗 | 同極端子間 | 10MΩ min. (at 500 VDC) |
| 各端子與接地間 | 1000MΩ min. (at 500 VDC) | |
| 耐電壓 | 同極端子間 | AC200V 50/60Hz 1min |
| 各端子與接地間 | AC1,000V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 重複振幅1.5mm 2h |
| 衝撃 | 誤動作 | 490m/s2以上 |
| 耐久性 | 機械性 | 3萬次以上 |
| 電氣性 | 2萬次以上 | |
| 使用環境溫度 | -10～+65℃(不結冰) | |
| 使用環境濕度 | 45～85%RH | |
| 操作力 | 2.94N以下 | |
（單位：mm）

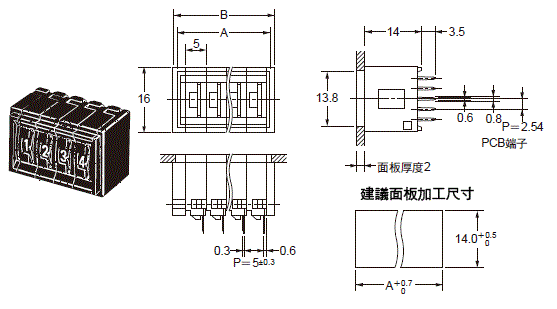

開關
A7MD-106-P-09型
PCB端子

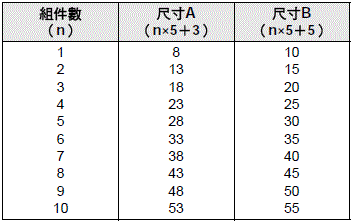

註1. 上述尺寸包含兩側的安裝板。如置有隔板時，每1個增加5mm。
2. 未指定尺寸公差時，為±0.4mm。多數連結時的公差為±（組件數×0.4）mm。
選購品（另售）

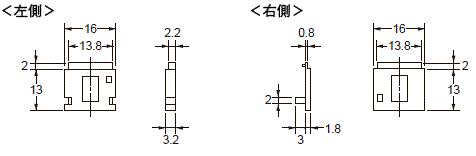

安裝板（1對）
A7MD-1M型
PCB安裝的固定方式＊（側板）
＊A7MD型不能使用螺絲面板安裝或快速面板安裝。安裝PCB後，再將PCB
固定於面板上。
隔板
A7MD-P[]＊型
PCB的固定方式
型號[]中填入A～U的記號。
詳細請參閱前一頁的隔板說明表。
註. 上述各機種的外觀尺寸圖中，未指定部分的尺寸公差為±0.4mm。
