HITI Industrial Automation
A7PS / A7PH
產品特色
防塵性佳、字體顯示大易於設定的按壓推進式開關
易於設定操作的按壓推進方式，字體大、方便讀取。
顯示部為密封式，可防止灰塵滲入。
開關本體（1開關組件）
| 型號 |
A7PS |
A7PH |
分類
(註1) |
快速安裝(表面安裝)
|
快速安裝(表面安裝)
長壽命型
|
| 顯示文字高度 |
十進制：6.8mm，十六進制：4.0mm |
| 端子種類 |
焊接端子型 |
焊接端子型 |
| 外殼顏色 |
淺灰 |
黑 |
淺灰 |
黑 |
| 輸出代碼編號 |
型號 |
型號 |
| 03(十進制) |
A7PS-203 |
A7PS-203-1 |
A7PH-203 |
A7PH-203-1 |
| 06(二進碼十進制) |
A7PS-206 |
A7PS-206-1 |
A7PH-206 |
A7PH-206-1 |
| 07(二進碼十進制中繼端子型)＊1 |
A7PS-207 |
A7PS-207-1 |
A7PH-207 |
A7PH-207-1 |
| 19(十進制中繼端子型) |
A7PS-219 |
A7PS-219-1 |
―― |
―― |
| 54(二進碼十六進制) |
A7PS-254 |
A7PS-254-1 |
A7PH-254 |
A7PH-254-1 |
| 55(二進碼十六進制中繼端子型)＊1 |
A7PS-255 |
A7PS-255-1 |
―― |
―― |
註1. 分類圖為將4個開關組件與另售的安裝板組合而成4位數者。
2. 上述型號為1個開關組件的型號。
3. 亦備有附止動器的品項。
請在各型號中的「203」、「206」、「207」、「219」、「254」、「255」之後加上「-S[][]」，在[][]中指定止動範圍。
例如，若將範圍設為0～6，即為「-S06」。〔例：A7PS-206-S06-1型〕-254、-255型於構造上無法加裝「-SOF」。
4. 撥盤亦可顯示「＋」、「－」。請在型號中的「206」之後加上「-PM」。〔例：A7PS-206-PM型、A7PS-206-PM-1型〕
＊亦備有二極體型。請在型號後面加「-D」。〔例：A7PS-207-D型、A7PS-207-D-1型〕
選購品（另售）
使用開關組件時，請亦使用安裝板、隔板、接頭等附屬品。
| 外殼顏色 |
淺灰 |
黒 |
| 安裝板(1對) |
A7P-M |
A7P-M-1 |
| 隔板 |
A7P-P[] ＊ |
A7P-P[]-1 ＊ |
| 接頭 |
焊接端子型 |
NRT-C |
| NRT-CN |
| PCB端子型 |
NRT-CP |
註. 隔板的型號中，[]內填入A～U的記號。（請參閱右方的隔板說明表。）
安裝板
使用在開關組件的兩端，用於將各組件確實固定至面板。左右成對。
隔板
用於確保各開關組件的區間劃分或預留空間，其外形及厚度與開關組件相同。
亦提供刻有文字或記號的隔板，用於指示時間或長度等單位的情形。（參照下表）
請另向本公司洽詢。
| 記號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
| 刻印 |
無 |
SEC |
MIN |
H |
g |
kg |
mm |
cm |
m |
| 記號 |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
| 刻印 |
℃ |
PCS |
年 |
月 |
日 |
×10
SEC |
時 |
分 |
0 |
. |
| 型號 |
A7PS |
A7PH |
| 開閉負載容量(電阻負載) |
AC50V/DC3.3～28V 1mA～0.1A |
AC125V/DC3.3～28V 10μA～0.15A |
| 最大連續通電電流 |
1A以下 |
3A以下 |
| 接觸電阻 |
300mΩ以下 |
| 絕緣阻抗 |
同極端子間 |
10MΩmin.(at 500 VDC) |
100MΩmin.(at 500 VDC) |
| 各端子與接地間 |
1,000MΩmin.(at 500 VDC) |
| 耐電壓 |
同極端子間 |
AC600V 50/60Hz 1min |
| 各端子與接地間 |
AC1,000V 50/60Hz 1min |
| 耐振動 |
重複振幅1.5mm 10～55Hz 2h以上 |
| 耐衝擊 |
490m/s2以上 |
| 耐久性 |
機械性 |
10萬次以上 |
200萬次以上 |
| 電氣性 |
5萬次以上 |
100萬次以上 |
| 使用環境溫度 |
-10～+65℃ |
| 使用環境濕度 |
45～85%RH |
| 操作力 |
6.37N以下 |

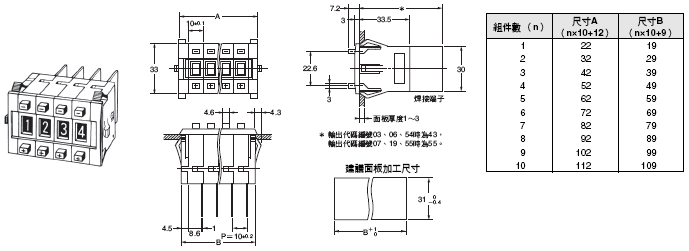

開關
A7PS-2[][]（-1）型
A7PH-2[][]（-1）型
焊接端子
註1. 上述尺寸包含兩側的安裝板。如置有隔板時，每1個增加10mm。
註2. 未指定尺寸公差時，為±0.4mm。多數連結時的公差為±（組件數×0.4）mm。
選購品（另售）

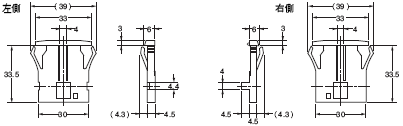

安裝板（1對）
A7P-M（-1）型快速面板安裝用
隔板
A7P-P[]（-1）型快速面板安裝用
型號[]中填入A～U的記號。
（詳細請參閱前一頁的隔板說明表。）
註. 上述各機種的外觀尺寸圖中，未指定部分的尺寸公差為±0.4mm。
接頭
（可快速安裝至開關組件，便於在接線後進行維護和檢查。）
NRT-C型 焊接端子
NRT-CN型 焊接端子
NRT-CP型 PCB端子
註. 上述各機種的外觀尺寸圖中，未指定部分的尺寸公差為±0.4mm。
