| 型號 | A7CN | ||||
|---|---|---|---|---|---|
| 分類 (註1) |
螺絲安裝(背面安裝)
|
快速安裝(表面安裝)
|
|||
| 顯示文字高度 | 3.4mm | ||||
| 端子種類 | PCB端子 | ||||
| 輸出代碼編號 | 外殼顏色 | 淺灰 | 黑 | 淺灰 | 黑 |
| 06 (二進碼十進制) | ―― | A7CN-106-1 | A7CN-206 | A7CN-206-1 | |
A7CN / A7CN-L
產品特色
操作簡易且快速的按壓推進式開關
用於防止錯誤操作，亦含鎖定型系列化產品。
開關本體（1開關組件）
| 型號 | A7CN-L | ||||
|---|---|---|---|---|---|
| 分類 (註1) |
快速安裝(表面安裝)
|
||||
| 顯示文字高度 | 3.4mm | ||||
| 端子種類 | PCB端子 | ||||
| 輸出代碼編號 | 外殼顏色 | 淺灰 | 黑 | ||
| 06 (二進碼十進制) | A7CN-L206 | A7CN-L206-1 | |||
註1. 分類圖為將4個開關組件與另售的安裝板組合而成4位數者。
2. 上述型號為1個開關組件的型號。
3. 撥盤亦可顯示「＋」、「－」。請在型號中的「-206」之後加上「-PM」。〔例：A7CN-206-PM型或A7CN-206-PM-1型］
選購品（另售）
使用開關組件時，請亦使用安裝板、隔板等附屬品。
| 分類 | 螺絲安裝用 (背面安裝) |
快速安裝用 (表面安裝) |
||
|---|---|---|---|---|
| 附屬品 | 外殼顏色 | 黑 | 淺灰 | 黑 |
| 安裝板(1對) | A7CN-1M-1 | A7CN-2M | A7CN-2M-1 | |
| 隔板 | A7CN-1P[]-1 | A7CN-2P[] | A7CN-2P[]-1 | |
註. 隔板的型號中，[]＊內填入A～U的記號。（請參閱下一頁的隔板說明表）
安裝板
使用在開關組件的兩端，用於將各組件固定至面板。左右成對。
隔板
用於確保各開關組件的區間劃分或預留空間，其外形及厚度與開關組件相同。
亦提供刻有文字或記號的隔板，用於指示時間或長度等單位的情形。
（參照下表）請另向本公司洽詢。
| 記號 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刻印 | 無 | SEC | MIN | H | g | kg | mm | cm | m | °C | PCS | 年 | 月 | 日 | ×10 SEC |
時 | 分 | 0 | . |
| 開閉負載容量(電阻負載) | 1mA～0.1A、DC3.3～28V | |
|---|---|---|
| 連續通電電流 | 1A | |
| 接觸電阻 | 200mΩ以下 | |
| 絕緣阻抗 | 同極端子間 | 10MΩ min. (at 250 VDC) |
| 各端子與接地間 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | 同極端子間 | AC200V 50/60Hz 1min |
| 各端子與接地間 | AC1,000V 50/60Hz 1min | |
| 耐振動 | 10～55Hz 重複振幅1.5mm | |
| 耐衝擊 | 490m/s2 | |
| 耐久性 | 機械性 | 3萬次以上 |
| 電氣性 | 2萬次以上 | |
| 使用環境溫度 | -10～+65℃(不結冰) | |
| 使用環境濕度 | 35～85%RH | |
| 操作力 | 4.41N以下 | |
（單位：mm）
開關

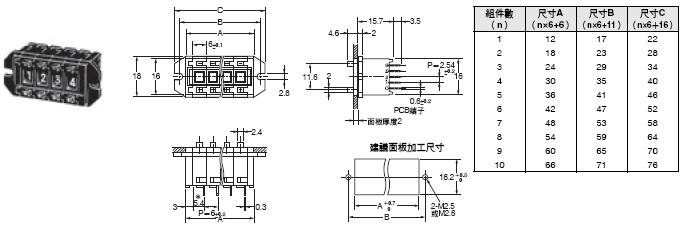

A7CN-106-1型
PCB端子
註. 從正面看開關本體時，端子編號「C」位在最下段。
註1. 上述尺寸包含兩側的安裝板。如置有隔板時，每1個增加6mm。
2. 未指定尺寸公差時，為±0.4mm。多數連結時的公差為±（組件數×0.4） mm。

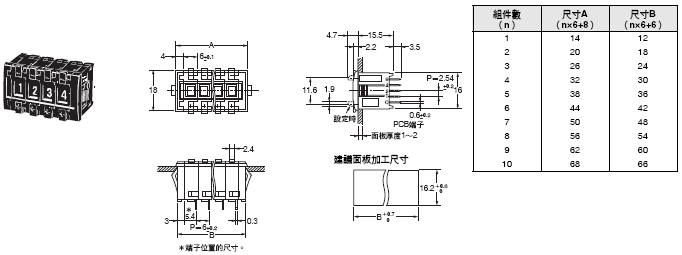

A7CN-206（-1）型
PCB端子
註. 從正面看開關本體時，端子編號「C」位在最下段。
註1. 上述尺寸包含兩側的安裝板。如置有隔板時，每1個增加6mm。
2. 未指定尺寸公差時，為±0.4mm。多數連結時的公差為± （組件數×0.4） mm。

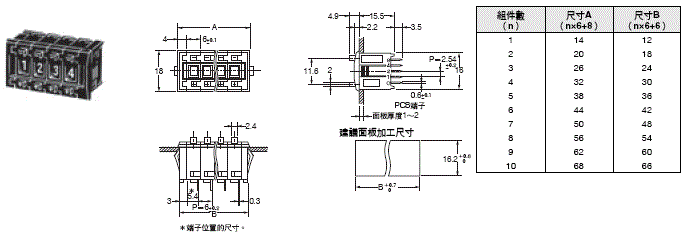

A7CN-L206（-1）型
PCB端子
鎖定型
註. 從正面看開關本體時，端子編號「C」位在最下段。
註1. 上述尺寸包含兩側的安裝板。如置有隔板時，每1個增加6mm。
2. 未指定尺寸公差時，為±0.4mm。多數連結時的公差為± （組件數×0.4） mm。
選購品（另售）

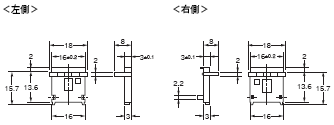

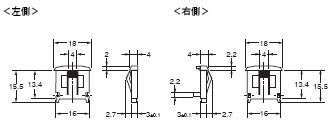

安裝板（1對）
A7CN-1M-1型螺絲安裝用
A7CN-2M（-1）型快速安裝用
隔板
A7CN-1P[]-1型螺絲安裝用
型號[]中填入A～U的記號。
詳細請參閱前一頁的隔板說明表。
A7CN-2P[]（-1）型快速安裝用
型號[]中填入A～U的記號。
詳細請參閱前一頁的隔板說明表。
註. 上述各機種的外觀尺寸圖中，未指定部分的尺寸公差為±0.4mm。
