| 形狀 | 凹槽數 | 復歸方式 | 輸出點數 | 型號 | 操作部位顏色 |
|---|---|---|---|---|---|
| 平型選擇開關 | 兩個凹槽 | 手動 | 1c | A3US-SB-2M-AC | 黑色 |
| 三個凹槽 | 2c | A3US-SB-3M-AC |
A3US
產品特色
接頭連接有助於節省工時與配線
深度長50mm。
內含OMRON暢銷之SS型微動開關，實現高可靠性。
可搭接配線的回路構成。
操作部位與開關部為One touch構造。
本體
為保護構造IP40時
外框顏色：黑色
外框顏色：金屬色
| 形狀 | 凹槽數 | 復歸方式 | 輸出點數 | 型號 | 操作部位顏色 |
|---|---|---|---|---|---|
| 平型選擇開關 | 兩個凹槽 | 手動 | 1c | A3US-SM-2M-AC | 黑色 |
| 三個凹槽 | 2c | A3US-SM-3M-AC |
保護構造為IP65耐油型時
外框顏色：黑色
| 形狀 | 凹槽數 | 復歸方式 | 輸出點數 | 型號 | 操作部位顏色 |
|---|---|---|---|---|---|
| 平型選擇開關 | 兩個凹槽 | 手動 | 1c | A3US-SB-2M-AC5 | 黑色 |
| 三個凹槽 | 2c | A3US-SB-3M-AC5 |
外框顏色：金屬色
| 形狀 | 凹槽數 | 復歸方式 | 輸出點數 | 型號 | 操作部位顏色 |
|---|---|---|---|---|---|
| 平型選擇開關 | 兩個凹槽 | 手動 | 1c | A3US-SM-2M-AC5 | 黑色 |
| 三個凹槽 | 2c | A3US-SM-3M-AC5 |
選購品、工具（另售）
選購品及工具與A3U型為共用。請參閱A3U型。
安全標準認證額定
| 認證機關 | UL(＊1、＊2) | CSA(＊1、＊2) | TÜV(＊3) |
|---|---|---|---|
| 規格 | UL508 CSA C22.2 No.14 |
CSA C22.2 No.14 | EN60947-5-1 |
| 額定 | DC30V 0.1A | DC30V 0.1A | DC12 30V 0.1A |
| 檔案編號 | E41515 | 2650068 | J50236157 |
＊1. UL/CSA以開關本體取得認證。(Surrounding air Temperature: 55℃)
＊2. 請用於連接UL/CSA等級2電源。
＊3. 使用EN認證額定時的短路保護裝置時，請使用4A 250V (IEC60127-2 SS1)。
額定
開關部額定
DC30V、0.1A （電阻負載）
最小適用負載 DC5V 1mA （參考值）
額定值是以下列條件進行實驗的情況。
（1）負 載：電阻負載
（2）安裝狀態：無震動、無衝擊狀態
（3）溫 度：20±2℃
（4）操作頻率：20次／分鐘
性能
| 種類 | 選擇開關 | |
|---|---|---|
| 容許操作頻率 | 機械性 | 最高30次/min |
| 電氣性 | 最高30次/min | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接觸電阻 | 250mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC500V 50/60Hz 1min |
| 各端子與接地間 | AC1,500V 50/60Hz 1min | |
| 震動 | 誤動作 | 10～55Hz 重複振幅1.5mm(誤動作1ms以內) |
| 衝擊 | 誤動作 | 最大300m/s2(誤動作1ms以內) |
| 耐久性 | 機械性 | 25萬次以上 |
| 電氣性 | 10萬次以上 | |
| 接頭鎖定強度 | 最大40N | |
| 額定絕緣電壓〈Ui〉 | 30V (EN60947-5-1) | |
| 感電保護等級 | Class II | |
| 污染度(使用環境) | 3 (EN60947-5-1) | |
| 脈衝 耐電壓 |
同極端子間各端子與 非充電金屬部位之間 |
800V( EN60947-5-1) |
| 附條件短路電流 | 100A( EN60947-5-1) | |
| 額定開放熱電流(lth) | 0.1A(EN60947-5-1) | |
| 重量 | 約30g | |
| 保護構造 | IP40、IP65(耐油型) | |
| 使用環境溫度 | -20～+70℃(不可結冰、結露) | |
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | -40～+70℃(不可結冰、結露) | |
| 保存環境溼度 | 35～85%RH | |
動作特性
| 項目 | 代號 | 規格 | 單位 |
|---|---|---|---|
| 整體移動所需的扭力 | TTF | 最大0.34 | N・m |
| 復歸所需的扭力 | RF | 最大0.34 | N・m |
| 整體移動 | TT | 2凹槽：約90 3凹槽：約45 |
° ° |

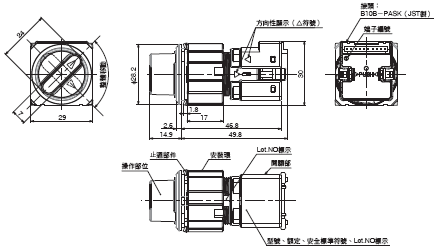

（單位：mm）
A3US型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 A3US 規格說明書 |
SGFS-323-TW5 [2789KB] |
2017年2月21日
20170221
|
A3US 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| A3US Data Sheet |
A225-E1-02 [1001KB] |
Feb 15, 2017
20170215
|
A3US Data Sheet |
