A3U

A3U

產品特色
接頭連接有助於節省工時與配線
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

深度50mm

內含OMRON暢銷之SS型微動開關，實現高可靠性。

可搭接配線的回路構成。

操作部位與開關部為ONE TOUCH構造。

按鈕直徑採用容易操作的φ22。

本體

為保護構造IP40時

外框顏色：黑色

帶燈/
不帶燈
外框顏色		 接點
架構		 使用電壓
(LED)		 型號 []：操作部位
的顏色記號
帶燈 1c DC 5V A3UL-TB[]-1A1C-M W、A
DC12V A3UL-TB[]-2A1C-M
DC24V A3UL-TB[]-3A1C-M
2c DC 5V A3UL-TB[]-1A2C-M
DC12V A3UL-TB[]-2A2C-M
DC24V A3UL-TB[]-3A2C-M
1c DC 5V A3UL-TBG-1A1C-M G
DC12V A3UL-TBG-2A1C-M
DC24V A3UL-TBG-3A1C-M
DC 5V A3UL-TBU-1A1C-M-S U
DC12V A3UL-TBU-2A1C-M-S
DC24V A3UL-TBU-3A1C-M-S
2c DC 5V A3UL-TBG-1A2C-M G
DC12V A3UL-TBG-2A2C-M
DC24V A3UL-TBG-3A2C-M
DC 5V A3UL-TBU-1A2C-M-S U
DC12V A3UL-TBU-2A2C-M-S
DC24V A3UL-TBU-3A2C-M-S
1c DC 5V A3UL-TB[]-1A1C-M R、Y
DC12V A3UL-TB[]-2A1C-M
DC24V A3UL-TB[]-3A1C-M
2c DC 5V A3UL-TB[]-1A2C-M
DC12V A3UL-TB[]-2A2C-M
DC24V A3UL-TB[]-3A2C-M
不帶燈 1c ― A3U-TB[]-A1C-M W、S、R、Y、G、A、B、K
2c ― A3U-TB[]-A２C-M

外框顏色：金屬色

帶燈/
不帶燈
外框顏色		 接點
架構		 使用電壓
(LED)		 型號 []：操作部位的
顏色記號
帶燈 1c DC 5V A3UL-TM[]-1A1C-M W、A
DC12V A3UL-TM[]-2A1C-M
DC24V A3UL-TM[]-3A1C-M
2c DC 5V A3UL-TM[]-1A2C-M
DC12V A3UL-TM[]-2A2C-M
DC24V A3UL-TM[]-3A2C-M
1c DC 5V A3UL-TMG-1A1C-M G
DC12V A3UL-TMG-2A1C-M
DC24V A3UL-TMG-3A1C-M
DC 5V A3UL-TMU-1A1C-M-S U
DC12V A3UL-TMU-2A1C-M-S
DC24V A3UL-TMU-3A1C-M-S
2c DC 5V A3UL-TMG-1A2C-M G
DC12V A3UL-TMG-2A2C-M
DC24V A3UL-TMG-3A2C-M
DC 5V A3UL-TMU-1A2C-M-S U
DC12V A3UL-TMU-2A2C-M-S
DC24V A3UL-TMU-3A2C-M-S
1c DC 5V A3UL-TM[]-1A1C-M R、Y
DC12V A3UL-TM[]-2A1C-M
DC24V A3UL-TM[]-3A1C-M
2c DC 5V A3UL-TM[]-1A2C-M
DC12V A3UL-TM[]-2A2C-M
DC24V A3UL-TM[]-3A2C-M
不帶燈 1c ― A3U-TM[]-A1C-M W、S、R、Y、G、A、B、K
2c ― A3U-TM[]-A２C-M

保護構造為IP65耐油型時

外框顏色：黑色

帶燈/
不帶燈
外框顏色		 接點
架構		 使用電壓
(LED)		 型號 []：操作部位的
顏色記號
帶燈 1c DC 5V A3UL-TB[]-1A1C-5M W、A
DC12V A3UL-TB[]-2A1C-5M
DC24V A3UL-TB[]-3A1C-5M
2c DC 5V A3UL-TB[]-1A2C-5M
DC12V A3UL-TB[]-2A2C-5M
DC24V A3UL-TB[]-3A2C-5M
1c DC 5V A3UL-TBG-1A1C-5M G
DC12V A3UL-TBG-2A1C-5M
DC24V A3UL-TBG-3A1C-5M
DC 5V A3UL-TBU-1A1C-5M-S U
DC12V A3UL-TBU-2A1C-5M-S
DC24V A3UL-TBU-3A1C-5M-S
2c DC 5V A3UL-TBG-1A2C-5M G
DC12V A3UL-TBG-2A2C-5M
DC24V A3UL-TBG-3A2C-5M
DC 5V A3UL-TBU-1A2C-5M-S U
DC12V A3UL-TBU-2A2C-5M-S
DC24V A3UL-TBU-3A2C-5M-S
1c DC 5V A3UL-TB[]-1A1C-5M R、Y
DC12V A3UL-TB[]-2A1C-5M
DC24V A3UL-TB[]-3A1C-5M
2c DC 5V A3UL-TB[]-1A2C-5M
DC12V A3UL-TB[]-2A2C-5M
DC24V A3UL-TB[]-3A2C-5M
不帶燈 1c ― A3U-TB[]-A1C-5M W、S、R、Y、G、A、B、K
2c ― A3U-TB[]-A2C-5M

外框顏色：金屬色

帶燈/
不帶燈
外框顏色		 接點
架構		 使用電壓
(LED)		 型號 []：操作部位的
顏色記號
帶燈 1c DC A3UL-TM[]-1A1C-5M W、A
DC12V A3UL-TM[]-2A1C-5M
DC24V A3UL-TM[]-3A1C-5M
2c DC A3UL-TM[]-1A2C-5M
DC12V A3UL-TM[]-2A2C-5M
DC24V A3UL-TM[]-3A2C-5M
1c DC A3UL-TMG-1A1C-5M G
DC12V A3UL-TMG-2A1C-5M
DC24V A3UL-TMG-3A1C-5M
DC A3UL-TMU-1A1C-5M-S U
DC12V A3UL-TMU-2A1C-5M-S
DC24V A3UL-TMU-3A1C-5M-S
2c DC A3UL-TMG-1A2C-5M G
DC12V A3UL-TMG-2A2C-5M
DC24V A3UL-TMG-3A2C-5M
DC A3UL-TMU-1A2C-5M-S U
DC12V A3UL-TMU-2A2C-5M-S
DC24V A3UL-TMU-3A2C-5M-S
1c DC A3UL-TM[]-1A1C-5M R、Y
DC12V A3UL-TM[]-2A1C-5M
DC24V A3UL-TM[]-3A1C-5M
2c DC A3UL-TM[]-1A2C-5M
DC12V A3UL-TM[]-2A2C-5M
DC24V A3UL-TM[]-3A2C-5M
不帶燈 1c ― A3U-TM[]-A1C-5M W、S、R、Y、G、A、B、K
2c ― A3U-TM[]-A２C-5M

選購品、工具（選購）

選購品

種類 型狀 分類 型號 備考
面板插塞
3194_lu_1
 圓形 A22Z-3530 可用來補足因預先增設而裁剪的面板孔。
不能使用於確實定位/固定的面板孔。
請使用φ25的面板孔。
面板孔請參閱第6頁。
顏色：黑色
φ25用環
3194_lu_2
 A22Z-R25 與面板插塞併用。
折蓋用吸盤
3194_lu_3
 A3UZ-3010 於拆卸蓋子時使用。
線束
3194_lu_4
 A3UZ-5010-10 接頭連接時使用。
引線長度：1m

工具

種類 形狀 分類 型號 備考
鎖緊工具
3194_lu_5
 ─ A22Z-3905 使用在從面板背面鎖緊安裝螺帽及更換
緊急停止開關(帶燈類型)的蓋子時。

安全標準認證額定

認證機關 UL(＊1、＊2) CSA(＊1、＊2) TÜV(＊3)
規格 UL508
CSA C22.2 No.14		 CSA C22.2 No.14 EN60947-5-1
額定 DC30V 0.1A DC30V 0.1A DC12 30V 0.1A
檔案編號 E41515 2650068 J 50236157

＊1. UL/CSA以開關單品取得認證。（Surrounding air Temperature: 55℃）
＊2. 請用於連接UL/CSA等級2電源。
＊3. 使用EN認證額定時的短路保護裝置時，請使用4A 250V （IEC60127-2 SS1）。

額定

開關部額定

DC30V、0.1A （電阻負載）
最小適用負載 DC5V 1mA （參考值）

額定值是以下列條件進行實驗的情況。
（1）負 載：電阻負載
（2）安裝狀態：無震動、無衝擊狀態
（3）溫 度：20±2℃
（4）操作頻率：20次／分鐘

LED額定

額定電壓 最大額定電流 使用電壓
全部顏色
DC 5V 15mA DC 5V±5%
DC12V DC12V±5%
DC24V DC24V±5%

性能

種類 按鈕機關
容許操作頻率 機械性 最高60次/min
電氣性 最高30次/min
絕緣電阻 100MΩ min. (at 500 VDC)
接觸電阻 250mΩ以下(預設值)
耐電壓 同極端子間 AC500V 50/60Hz 1min
異極端子間 AC500V 50/60Hz 1min
各端子與接地間 AC1,500V 50/60Hz 1min
所有LED端子與
所有開關端子之間		 AC500V 50/60Hz 1min
震動 誤動作 10～55Hz 重複振幅1.5mm(誤動作1ms以內)
衝擊 誤動作 最大300m/s2 (誤動作1ms以內)
耐久性 機械性 100萬次以上
電氣性 20萬次以上
接頭鎖定強度 最大40N
額定絕緣電壓〈Ui〉 30V (EN60947-5-1)
感電保護等級 Class II
汙染度(使用環境) 3 (EN60947-5-1)
脈衝耐電壓 同極端子間
異極端子間
各端子與非充電金屬
部位之間		 800V( EN60947-5-1)
附條件短路電流 100A( EN60947-5-1)
額定開路熱電流(Ith) 0.1A (EN60947-5-1)
重量 約30g
保護構造 IP40、IP65 (耐油型)
使用環境溫度 -20～+70℃ (不帶燈類型)
-20～+55℃ (帶燈類型)
(不可結冰結露)
使用環境濕度 35～85%RH
保存環境溫度 -40～+70℃(不可結冰結露)
保存環境濕度 35～85%RH

動作特性

項目 代號 規格 單位
動作力道 OF 最大 4.5 N
動作前移動 PT 最大 3.3 mm
整體移動 TT 最大 3.7 mm

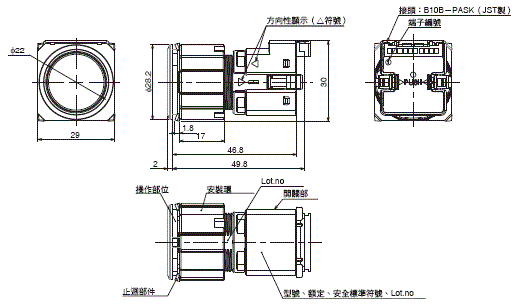

（單位：mm）

A3U

A3U 外觀尺寸 1

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
A3U 規格說明書 SGFS-322-TW5
[3214KB] 		2017年2月21日
20170221
 A3U 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
A3U Data Sheet A224-E1-02
[1158KB] 		Feb 15, 2017
20170215
 A3U Data Sheet
