以套裝方式提供照明部、燈部、本體部。
M2S (超高亮度型)
產品特色
方形系列ULTRA LED增加照明
無分割型產品新推出高亮度機型
除現有的暢銷機型外，新推出高亮度型7色系列。（原有的紅、黃、綠、白，加上3色新色：橙、藍、純白）
套裝組合型號
長方形 M2SJ型
| 外殼顏色 | 黑色 | 照明部的顏色記號(顏色) | |
|---|---|---|---|
| 照明方式 | |||
| LED燈球 | DC 5V | M2SJ-90A1-05S[] |
R O G W |
| AC/DC12V | M2SJ-90A1-12S[] | ||
| AC/DC24V | M2SJ-90A1-24S[] | ||
正方形 M2SA型
| 外殼顏色 | 黑色 | 照明部的顏色記號(顏色) | |
|---|---|---|---|
| 照明方式 | |||
| LED燈球 | DC 5V | M2SA-90A1-05S[] |
R O G W |
| AC/DC12V | M2SA-90A1-12S[] | ||
| AC/DC24V | M2SA-90A1-24S[] | ||
R （紅色）、O （橙色）、G （綠色）、W （白色）、
Y （黃色）、A （藍色）、PW （純白）
選購品、工具
選購品、零組件及工具與A3S型共用。請參閱A3S型。
安全標準認證額定
UL （File No. E41515）、CSA （File No. LR45258）
LED燈： DC24V max.
註. 以本體部單品取得認證。
額定
| 使用環境溫度 | -10～+50℃(不可結冰) |
|---|---|
| 使用環境濕度 | 35～85%RH |
| 保存環境溫度 | -25～+65℃(不可結冰) |
LED燈額定
| 使用電壓 | 額定電壓 | 額定電流 |
|---|---|---|
| DC 5V±5% | DC 5V |
8mA |
| AC/DC12V±5% | AC/DC12V | |
| AC/DC24V±5% | AC/DC24V |
（單位：mm）

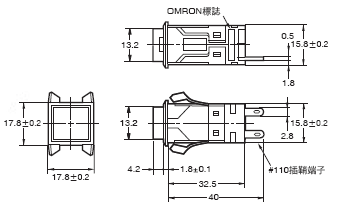

長方形／M2SJ型

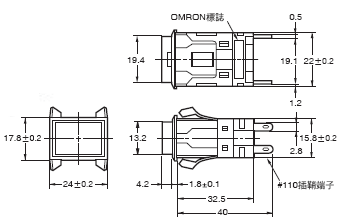

正方形／M2SA型
註. 上述外觀尺寸圖中，未指定的部分之尺寸公差為±0.4mm。安裝面板的板厚為1～4mm。
