照明部（內含LED）及本體成套的型號說明。
有關組合的詳細資訊，請參閱「種類」。
M2K
產品特色
本體深度僅23mm的短小外型
5種LED顏色（紅色、黃色、綠色、白色、藍色）。（藍色使用綠色的LED）
以晶片LED達成均勻的面照明。
從正面One touch操作即可安裝至面板。

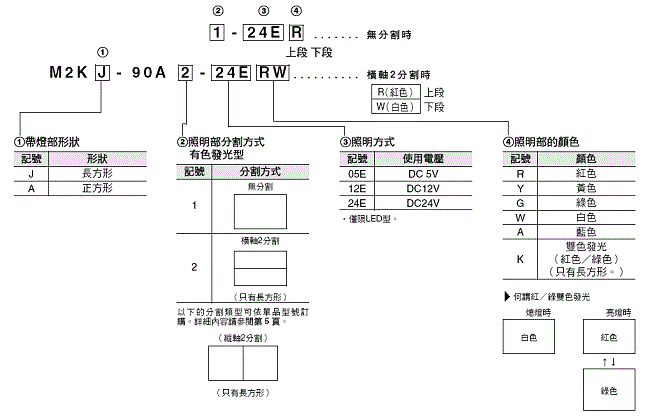

型號構成
型號基準

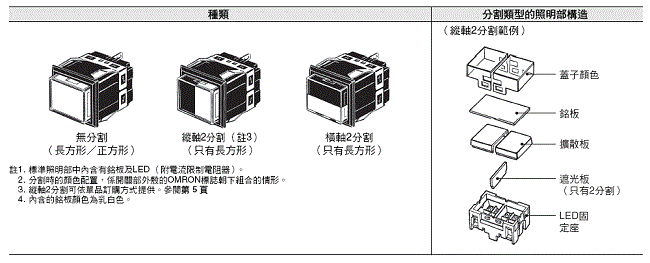

種類
套裝組合型號
套裝組合型號以套裝方式提供照明部（內含LED）及本體部。
指示燈
長方形
| 分割方式 | 使用電壓 | 指示燈 | 照明部的顏色記號(顏色) |
|---|---|---|---|
無分割
 |
DC 5V | M2KJ-90A1-05E① | 型號末尾 ①中填入以下 的顏色記號。 R (紅色) W(白色) Y (黃色) A(藍色) G(綠色) K(紅/綠) |
| DC12V | M2KJ-90A1-12E① | ||
| DC24V | M2KJ-90A1-24E① | ||
橫軸2分割
 |
DC24V | M2KJ-90A2-24E①② | 型號末尾 ①② 中填入以 下的顏色記號。 R (紅色) Y (黃色) G (綠色) W (白色) A （藍色)  |
正方形
| 分割方式 | 使用電壓 | 指示燈 | 照明部的顏色記號(顏色) |
|---|---|---|---|
|
無分割
|
DC 5V | M2KA-90A1-05E① | 型號末尾1 中填入以下 的顏色記號。 R (紅色) Y (黃色) G (綠色) W (白色) A (藍色) |
| DC12V | M2KA-90A1-12E① | ||
| DC24V | M2KA-90A1-24E① |
單品型號
可個別訂購照明部（內含LED）、本體部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修零組件時庫存管理的訂購方式。
帶燈部
〈LED帶燈類型〉（內含LED晶片）
| 形狀 | 分割方式 | 顏色 | 白色(W) | 紅色(R) | 綠色(G) | 選擇注意事項 |
|---|---|---|---|---|---|---|
|
長方形
|
無分割 |  |
M2KJ-51W-[][]E | M2KJ-51R-[][]E | M2KJ-51G-[][]E |  |
| 橫軸 2分割 |
 |
M2KJ-52WW-[][]E | M2KJ-52WR-[][]E | M2KJ-52WG-[][]E | ||
 |
M2KJ-52RW-[][]E | M2KJ-52RR-[][]E | M2KJ-52RG-[][]E | |||
 |
M2KJ-52GW-[][]E | M2KJ-52GR-[][]E | M2KJ-52GG-[][]E | |||
 |
M2KJ-52AW-[][]E | M2KJ-52AR-[][]E | M2KJ-52AG-[][]E | |||
 |
M2KJ-52YW-[][]E | M2KJ-52YR-[][]E | M2KJ-52YG-[][]E | |||
| 縱軸 2分割 |
 |
M2KJ-53WW-[][]E | M2KJ-53WR-[][]E | M2KJ-53WG-[][]E | ||
 |
M2KJ-53RW-[][]E | M2KJ-53RR-[][]E | M2KJ-53RG-[][]E | |||
 |
M2KJ-53GW-[][]E | M2KJ-53GR-[][]E | M2KJ-53GG-[][]E | |||
 |
M2KJ-53AW-[][]E | M2KJ-53AR-[][]E | M2KJ-53AG-[][]E | |||
 |
M2KJ-53YW-[][]E | M2KJ-53YR-[][]E | M2KJ-53YG-[][]E | |||
| 雙色全面 照明 (紅/綠) |
 |
M2KJ-57K-[][]E | ||||
|
正方形
|
無分割 |  |
M2KA-51W-[][]E | M2KA-51R-[][]E | M2KA-51G-[][]E | |
| 形狀 | 分割方式 | 顏色 | 藍色（A） | 黃色（Y） | 選擇注意事項 |
|---|---|---|---|---|---|
|
長方形
|
無分割 | |
M2KJ-51A-[][]E | M2KJ-51Y-[][]E | |
| 橫軸 2分割 |
|
M2KJ-52WA-[][]E | M2KJ-52WY-[][]E | ||
|
M2KJ-52RA-[][]E | M2KJ-52RY-[][]E | |||
|
M2KJ-52GA-[][]E | M2KJ-52GY-[][]E | |||
|
M2KJ-52AA-[][]E | M2KJ-52AY-[][]E | |||
|
M2KJ-52YA-[][]E | M2KJ-52YY-[][]E | |||
| 縱軸 2分割 |
|
M2KJ-53WA-[][]E | M2KJ-53WY-[][]E | ||
|
M2KJ-53RA-[][]E | M2KJ-53RY-[][]E | |||
|
M2KJ-53GA-[][]E | M2KJ-53GY-[][]E | |||
|
M2KJ-53AA-[][]E | M2KJ-53AY-[][]E | |||
|
M2KJ-53YA-[][]E | M2KJ-53YY-[][]E | |||
| 雙色全面 照明 (紅/綠) |
|
M2KJ-57K-[][]E | |||
|
正方形
|
無分割 | |
M2KA-51A-[][]E | M2KA-51Y-[][]E | |
註1. 標準照明部中內含有銘板及LED （附電流限制電阻器）。
註2. 分割時的顏色配置，係開關部外殼的OMRON標誌朝下組合的情形。
3. 內含的銘板顏色為乳白色。
本體部
| 形狀 |
長方形
|
正方形
|
備考 |
|---|---|---|---|
| 型號 | M2KJ-7010 | M2KA-7010 | 有關安裝、拆卸等，請參閱A3K型。 |
安全標準認證額定
UL （File No. E41515）、CSA （File No. LR45258）
LED DC24V、1W max.
註. 以本體部單品取得認證。
額定
LED額定
長方形／M2KJ型
| 使用電壓 | 額定電壓 | 額定電流 |
|---|---|---|
| DC 5V±5% | DC 5V | 44mA |
| DC12V±5% | DC12V | 22mA |
| DC24V±5% | DC24V | 11mA |
正方形／M2KA型
| 使用電壓 | 額定電壓 | 額定電流 |
|---|---|---|
| DC 5V±5% | DC 5V | 27mA |
| DC12V±5% | DC12V | 18mA |
| DC24V±5% | DC24V | 9mA |
| 使用環境溫度 | -10～+50°C(不可結冰、結露) |
|---|---|
| 使用環境濕度 | 35～85%RH |
| 保存環境溫度 | -25～+65°C(不可結冰、結露) |

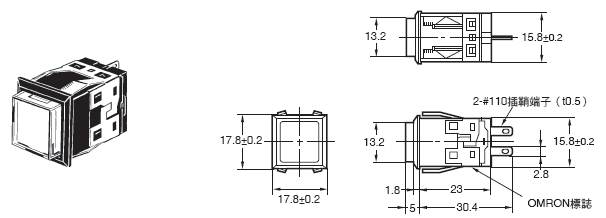

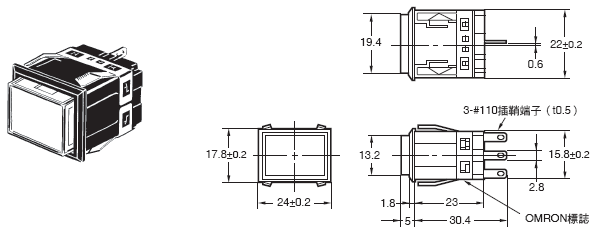

（單位：mm）
長方形／M2KJ型
正方形／M2KA型
註. 左述的各外觀尺寸圖中，未指定的部分之尺寸公差為±0.4mm。安裝面板的板厚為1～4mm。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 M2K 規格說明書 |
- [5535KB] |
2019年9月5日
20190905
|
M2K 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| M2K Data Sheet |
- [2175KB] |
Apr 01, 2022
20220401
|
M2K Data Sheet |
