A3S

A3S

產品特色
本體深度40mm的方筒系列
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

小型、操作觸感柔和且動作性佳。

從正面One touch操作即可安裝至面板， 更換燈時亦輕鬆免工具。

套裝組合型號

以套裝方式提供操作部位、燈部及開關部。

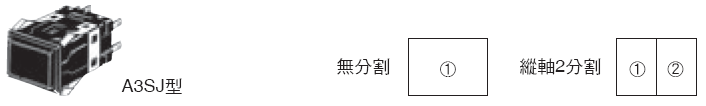

一般負載用

長方形

1126_lu_1

無分割

接點類型 一般負載用(AC 250V 2A、DC 125V 0.4A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)
輸出點數 照明方式
1c LED DC5V A3SJ-90A1-05E[] A3SJ-90B1-05E[] 型號[]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
A (藍色)＊
W (白色)
DC12V A3SJ-90A1-12E[] A3SJ-90B1-12E[]
DC24V A3SJ-90A1-24E[] A3SJ-90B1-24E[]
白熾燈 AC/DC6V A3SJ-90A1-06[] A3SJ-90B1-06[]
AC/DC14V A3SJ-90A1-14[] A3SJ-90B1-14[]
AC/DC28V A3SJ-90A1-28[] A3SJ-90B1-28[]
2c LED DC5V A3SJ-90C1-05E[] A3SJ-90D1-05E[]
DC12V A3SJ-90C1-12E[] A3SJ-90D1-12E[]
DC24V A3SJ-90C1-24E[] A3SJ-90D1-24E[]
白熾燈 AC/DC6V A3SJ-90C1-06[] A3SJ-90D1-06[]
AC/DC14V A3SJ-90C1-14[] A3SJ-90D1-14[]
AC/DC28V A3SJ-90C1-28[] A3SJ-90D1-28[]
＊1. 只有白熾燈。

縱軸2分割

接點類型 一般負載用(AC 250V 2A、DC 125V 0.4A) 操作部位
的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)
輸出點數 照明方式
1c LED DC24V A3SJ-90A3-24E[][] A3SJ-90B3-24E[][] 型號[][]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
W (白色)
A (藍色)＊1
白熾燈 DC28V A3SJ-90A3-28[][] A3SJ-90B3-28[][]
2c LED DC24V A3SJ-90C3-24E[][] A3SJ-90D3-24E[][]
白熾燈 DC28V A3SJ-90C3-28[][] A3SJ-90D3-28[][]
＊1. 只有白熾燈。

微小負載用

無分割

接點類型 微小負載用(AC125V 0.1A、DC30V 0.1A) 操作部位的
顏色記號
(顏色)
動作功能 瞬時動作(自動復歸型)
輸出點數 照明方式
1c LED DC5V A3SJ-90E1-05E[] 型號[]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
A (藍色)＊1
W (白色)
DC12V A3SJ-90E1-12E[]
DC24V A3SJ-90E1-24E[]
白熾燈 AC/DC6V A3SJ-90E1-06[]
AC/DC14V A3SJ-90E1-14[]
AC/DC28V A3SJ-90E1-28[]
2c LED DC5V A3SJ-90G1-05E[]
DC12V A3SJ-90G1-12E[]
DC24V A3SJ-90G1-24E[]
白熾燈 AC/DC6V A3SJ-90G1-06[]
AC/DC14V A3SJ-90G1-14[]
AC/DC28V A3SJ-90G1-28[]
＊1. 只有白熾燈。

縱軸2分割

接點類型 一般負載用(AC125V 0.1A、DC30V 0.1A) 操作部位
的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)
輸出點數 照明方式
1c LED DC24V A3SJ-90E3-24E[][] 型號[][]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
W (白色)
A (藍色)＊1
白熾燈 DC28V A3SJ-90E3-28[][]
2c LED DC24V A3SJ-90G3-24E[][]
白熾燈 DC28V A3SJ-90G3-28[]
＊1. 只有白熾燈。

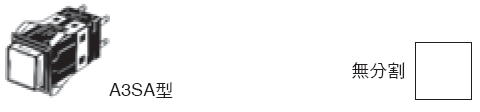

正方形

A3S 種類 9

無分割

接點類型 一般負載用(AC 250V 2A、DC 125V 0.4A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)
輸出點數 照明方式
1c LED DC5V A3SA-90A1-05E[] A3SA-90B1-05E[] 型號[]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
A (藍色)＊
W (白色)
DC12V A3SA-90A1-12E[] A3SA-90B1-12E[]
DC24V A3SA-90A1-24E[] A3SA-90B1-24E[]
白熾燈 AC/DC6V A3SA-90A1-06[] A3SA-90B1-06[]
AC/DC14V A3SA-90A1-14[] A3SA-90B1-14[]
AC/DC28V A3SA-90A1-28[] A3SA-90B1-28[]
2c LED DC5V A3SA-90C1-05E[] A3SA-90D1-05E[]
DC12V A3SA-90C1-12E[] A3SA-90D1-12E[]
DC24V A3SA-90C1-24E[] A3SA-90D1-24E[]
白熾燈 AC/DC6V A3SA-90C1-06[] A3SA-90D1-06[]
AC/DC14V A3SA-90C1-14[] A3SA-90D1-14[]
AC/DC28V A3SA-90C1-28[] A3SA-90D1-28[]
＊只有白熾燈。

微小負載用

無分割

接點類型 微小負載用(AC125V 0.1A、DC30V 0.1A) 操作部位的
顏色記號
(顏色)
動作功能 瞬時動作(自動復歸型)
輸出點數 照明方式
1c LED DC5V A3SA-90E1-05E[] 型號[]的部分
填入下列記號
R (紅色)
Y (黃色)
G (綠色)
A (藍色)＊
W (白色)
DC12V A3SA-90E1-12E[]
DC24V A3SA-90E1-24E[]
白熾燈 AC/DC6V A3SA-90E1-06[]
AC/DC14V A3SA-90E1-14[]
AC/DC28V A3SA-90E1-28[]
2c LED DC5V A3SA-90G1-05E[]
DC12V A3SA-90G1-12E[]
DC24V A3SA-90G1-24E[]
白熾燈 AC/DC6V A3SA-90G1-06[]
AC/DC14V A3SA-90G1-14[]
AC/DC28V A3SA-90G1-28[]
＊只有白熾燈。

單品型號

可個別訂購操作部位、燈部、開關部。亦可用來做為維修零組件時庫存管理的訂購方式。
若整套訂購無法滿足使用需求時，可自行搭配訂購。

操作部位

〈LED帶燈類型〉（未內含LED）


形状

長方形(2個LED燈)

1126_lu_3
(內含透明銘板)

正方形(1個LED燈)

1126_lu_4
(內含透明銘板)
分割方式 顯示顏色
無分割 1126_lu_5 白色 A3SJ-5801 A3SA-5801
紅色 A3SJ-5802 A3SA-5802
綠色 A3SJ-5803 A3SA-5803
黄色 A3SJ-5805 A3SA-5805
2
分
割
＊		 標
準
分
割		 1126_lu_6 白色、紅色 A3SJ-5901

─ ─
白色、綠色 A3SJ-5902
白色、黄色 A3SJ-5904
紅色、綠色 A3SJ-5905
紅色、黄色 A3SJ-5907
綠色、黃色 A3SJ-5909
相
反
分
割		 紅色、白色 A3SJ-5911

─ ─
綠色、白色 A3SJ-5912
黄色、白色 A3SJ-5914
綠色、紅色 A3SJ-5915
黄色、紅色 A3SJ-5917
黄色、綠色 A3SJ-5919
同
色
2
分
割		 白色、白色 A3SJ-5921

─ ─
紅色、紅色 A3SJ-5922
綠色、綠色 A3SJ-5923
黄色、黄色 A3SJ-5925
註. 顯示顏色為白色時，蓋子顏色為透明。
＊2分割的分割方向顯示為外殼的OMRON面朝下的情形。

〈白熾燈帶燈類型〉（未內含白熾燈）

形狀

長方形

1126_lu_7
(內含透明銘板)

正方形

1126_lu_8
(內含透明銘板)
分割方式 顯示顏色
無分割

1個燈

1126_lu_9

 白色 A3SJ-5301 A3SA-5301
紅色 A3SJ-5302 A3SA-5302
綠色 A3SJ-5303 A3SA-5303
藍色 A3SJ-5304 A3SA-5304
黃色 A3SJ-5305 A3SA-5305

兩個燈

1126_lu_10

 白色 A3SJ-5321

─ ─
紅色 A3SJ-5322
綠色 A3SJ-5323
藍色 A3SJ-5324
黃色 A3SJ-5325
2
分
割
＊		 標
準
分
割		 1126_lu_11 白色、紅色 A3SJ-5201

─ ─
白色、綠色 A3SJ-5202
白色、藍色 A3SJ-5203
白色、黃色 A3SJ-5204
紅色、綠色 A3SJ-5205
紅色、藍色 A3SJ-5206
紅色、黃色 A3SJ-5207
綠色、藍色 A3SJ-5208
綠色、黃色 A3SJ-5209
藍色、黃色 A3SJ-5210
相
反
分
割		 紅色、白色 A3SJ-5211

─ ─
綠色、白色 A3SJ-5212
藍色、白色 A3SJ-5213
黃色、白色 A3SJ-5214
綠色、紅色 A3SJ-5215
藍色、紅色 A3SJ-5216
黃色、紅色 A3SJ-5217
藍色、綠色 A3SJ-5218
黃色、綠色 A3SJ-5219
黃色、藍色 A3SJ-5220
同
色
2
分
割		 白色、白色 A3SJ-5221

─ ─
紅色、紅色 A3SJ-5222
綠色、綠色 A3SJ-5223
藍色、藍色 A3SJ-5224
黃色、黃色 A3SJ-5225
註. 顯示顏色為白色時，蓋子顏色為透明。
＊2分割的分割方式，顯示為外殼的OMRON面朝下的情形。

燈部

LED

使用電壓 DC5V DC12V DC24V
發光顏色 型號
(直流專用)		 型號
(直流專用)		 型號
(直流專用)
紅色 SLL-05ER SLL-12ER SLL-24ER
黃色 SLL-05EY SLL-12EY SLL-24EY
綠色 SLL-05EG SLL-12EG SLL-24EG
白色 SLL-05EW SLL-12EW SLL-24EW

註. 本體附1個A3SJ型（M2SJ型）需要2個LED。A3SA型（M2SA型）需要1個LED。

白熾燈

燈的類型 標準燈 低功率燈
使用電壓
AC/DC5V SLL-06 SLL-06H
AC/DC12V SLL-14 SLL-14H
AC/DC24V SLL-28 SLL-28H

註. 低功率燈益於溫度控制。

開關部（LED型／白熾燈型皆共用）

形状 長方形 正方形 選擇注意事項
接點類型 開關輸出點數 動作功能
一
般
負
載
用		 鍍
銀
接
點		 1 瞬時動作 A3SJ-8010 A3SA-7010

• 開關部請使用與操作部位

相同形狀(長方形、正方形)的組合。

例：操作部位如為A3SJ-5801型(長方形)，

請選擇A3SJ-8[][]0型的開關部。

• 瞬時動作進行自動復歸，

交替動作進行自我保持

(Push On、Push OFF)。
交替動作 A3SJ-8020 A3SA-7020
2 瞬時動作 A3SJ-8030 A3SA-7030
交替動作 A3SJ-8040 A3SA-7040
微
小
負
載
用		 鍍
金
接
點		 1 瞬時動作 A3SJ-8050 A3SA-7050
交替動作 A3SJ-8060 A3SA-7060
2 瞬時動作 A3SJ-8070 A3SA-7070
交替動作 A3SJ-8080 A3SA-7080

選購品、零組件、工具

選購品／長方形用

種類 形狀 分類 型號 使用注意事項
隔板 1126_lu_14 端部短隔板(1對) A3SA-4001

防止誤操作、增進安裝設計感。

中間隔板為1個，端部隔板為1對（2個）。

短隔板用於橫置安裝。

長隔板用於直立安裝。
中間短隔板 A3SA-4002
端部長隔板(1對) A3SJ-4003
中間長隔板 A3SJ-4004
開關保護罩 1126_lu_15
─ ─

A3SJ-5050

不可與隔板、防塵蓋一併使用。
防塵蓋 1126_lu_16 ─ ─ A3SJ-5060 • 不可與隔板及開關保護一併使用。
• 蓋子材質：PVC
長安裝板 1126_lu_17 1對 A3SJ-3002

請於直立個別安裝(隔板安裝)、

直立連續安裝(標準及隔板安裝)時使用。

開關部已裝有短安裝板，

請替換為長安裝板。

選購品／正方形用

種類 形狀 分類 型號 使用注意事項
隔板 1126_lu_18 端部短隔板(1對) A3SA-4001 防止誤操作、增進安裝設計感。
中間短隔板 A3SA-4002
開關保護罩 1126_lu_19 ─ ─ A3SA-5050 不可與隔板、防塵蓋一併使用。
防塵蓋 1126_lu_20 ─ ─ A3SA-5060 • 不可與隔板及開關保護一併使用。
• 蓋子材質：PVC

零組件／長方形用

種類 形狀 分類 型號 使用注意事項
插座 1126_lu_21 纏線端子 A3SJ-4104 進行連續安裝時 ，無法使用插座。
PCB基板用端子 A3SJ-4105
焊接端子 A3SJ-4106
擴散板 1126_lu_22 乳白色 無分割 A3SJ-5107 ─ ─
蓋子顏色 1126_lu_23 透明 無分割 A3SJ-5600 • 請於變更顏色、雕刻等時訂購。
• 使用LED時，請配合LED的顏色使用。
• 藍色的蓋子顏色為白熾燈專用。
白色 A3SJ-5601
紅色 A3SJ-5602
綠色 A3SJ-5603
藍色 A3SJ-5604
黃色 A3SJ-5605
1126_lu_24 透明 2分割 A3SJ-5630
白色 A3SJ-5631
紅色 A3SJ-5632
綠色 A3SJ-5633
藍色 A3SJ-5634
黃色 A3SJ-5635
銘板 1126_lu_25 透明 A3SJ-4204 透明銘板配備於標準的操作部位。
乳白色 A3SJ-4203

零組件／正方形用

種類 形狀 分類 型號 使用注意事項
插座 1126_lu_26 纏線端子 A3SA-4101 進行連續安裝時，無法使用插座。
PCB基板用端子 A3SA-4102
焊接端子 A3SA-4103
擴散板 1126_lu_27 乳白色 A3SA-5107 ─ ─
蓋子顏色 1126_lu_28 透明 A3SA-5600 • 請於變更顏色、雕刻等時訂購。
• 使用LED色時，請配合LED的顏色使用。
白色 A3SA-5601
紅色 A3SA-5602
綠色 A3SA-5603
藍色 A3SA-5604
黃色 A3SA-5605
銘板 1126_lu_29 透明 A3SA-4204 透明銘板配備於標準的照明部。但白熾燈用者無法使用銘板。
乳白色 A3SA-4203

工具

種類 形狀 分類 型號 使用注意事項
更換工具 1126_lu_30 ─ ─ A3PJ-5080 便於更換操作部位。

安全標準認證額定

UL （File No. E41515）、CSA （File No. LR45258）

一般負載用： AC125V 3A.AC250V 2A
微小負載用： AC125V 0.1A.DC30V 0.1A


註. 以開關部單品取得認證。

額定

一般負載用

額定電壓
(V)		 無電感負載(A) 電感負載(A)
電阻負載 集總負載 電感負載 馬達負載
常閉 常開 常閉 常開 常閉 常開 常閉 常開
AC 125
AC 250		 3
2		 1
0.7		 0.7
0.5		 2
1.5		 1.5
1		 1
0.7
DC 8
DC 14
DC 30
DC 125
DC 250		 3
3
2
0.4
0.2		 1
1
1
0.05
0.03		 2
1.5
1.5
0.4
0.2		 1.5
1.5
1
0.05
0.03
註1. 上述數值表示穩定電流。
註2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。
上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2°C
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min

微小負載用

額定 DC30V 0.1A (電阻負載)
AC125V 0.1A (電阻負載)
最小適用負載 DC 5V 1mA

LED燈

種類 使用電壓 額定電壓 額定電流 內含
電流限制
電阻器
直流専用 DC5V±5% DC 5V 30mA 39Ω
DC12V±5% DC12V 15mA 270Ω
DC24V±5% DC24V 12.5mA 1300Ω

白熾燈

使用電壓 額定電壓 標準燈 低功率燈
額定電流 額定電流
AC⁄DC 5V AC⁄DC 6V 200mA 100mA
AC⁄DC12V AC⁄DC14V 80mA 40mA
AC⁄DC24V AC⁄DC28V 40mA 25mA

性能

容許操作頻率 機械性 瞬時動作型最高120次/min ＊1
電氣性 最高20次/min
絕緣阻抗 100MΩmin. (at 500 VDC)
接觸
電阻		 一般負載用 50mΩ以下(預設值)
微小負載用 100mΩ以下(預設值)
耐電壓 同極端子間 AC1,000V 50/60Hz 1min
異極端子間 AC2,000V 50/60Hz 1min
充電金屬部與接地間 AC2,000V 50/60Hz 1min
各端子與非充電金屬部位之間 AC2,000V 50/60Hz 1min
燈端子間 AC1,000V 50/60Hz 1min ＊2
震動 誤動作 重複振幅1.5mm 10～55Hz ＊3
衝擊 耐久 最大500m/s2以上
誤動作 最大200m/s2＊3
耐久性 機械性 瞬時動作型100萬次以上
交替動作型10萬次以上
(設定、復歸為1次)
電氣性 10萬次以上(額定負載)
重量 約10g
突波電流 常閉 一般負載用：最大10A
常開 一般負載用：最大10A
使用環境溫度 -10～+50°C (不可結冰結露)
使用環境濕度 35～85%RH
保存環境溫度 -25～+65°C (不可結冰結露)
保護構造 IP00
感電保護等級 ClassⅡ
PTI (追蹤特性) 175
污染度 3 (IEC60947-5-1)

＊1. 如為交替動作型，最高60次／min。（設定、復歸為1次）
＊2. 未安裝白熾燈、LED的狀態。
＊3. 誤動作1ms以內

動作特性

動作功能 瞬時動作型 交替動作型
動作特性
動作力道 OF最大 3.92N 4.90N
復歸力道 RF最小 0.49N 0.294N
整體移動 TT 約3mm 約3mm
動作前移動 PT最大 2.2mm 2.2mm
操作行程 LTA最小 ─ ─ 0.5mm

接觸形式

名稱 接觸形式
雙投型(c接點) 1126_sp_1

（單位：mm）

  • 此外觀尺寸為開關輸出點數為2者。

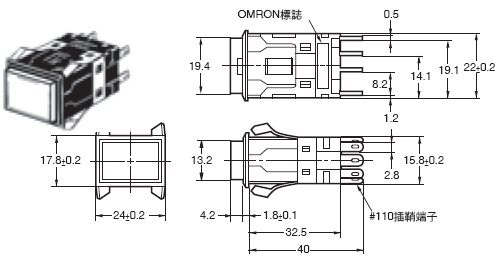

長方形／A3SJ型

A3S 外觀尺寸 2

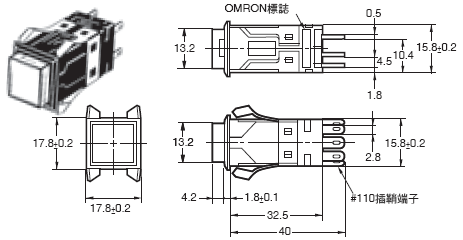

正方形／A3SA型

A3S 外觀尺寸 3

註. 上述外觀尺寸圖中，未指定的部分之尺寸公差為±0.4mm。安裝面板的板厚為1～4mm。

選購品（安裝時）尺寸

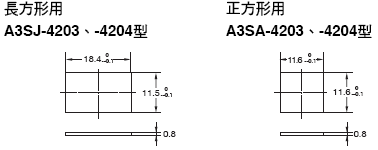

銘板

A3S 外觀尺寸 5

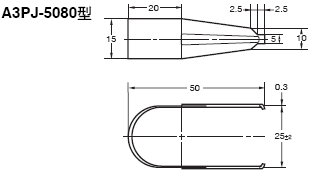

更換工具

A3S 外觀尺寸 6

註. 材質使用不銹鋼。

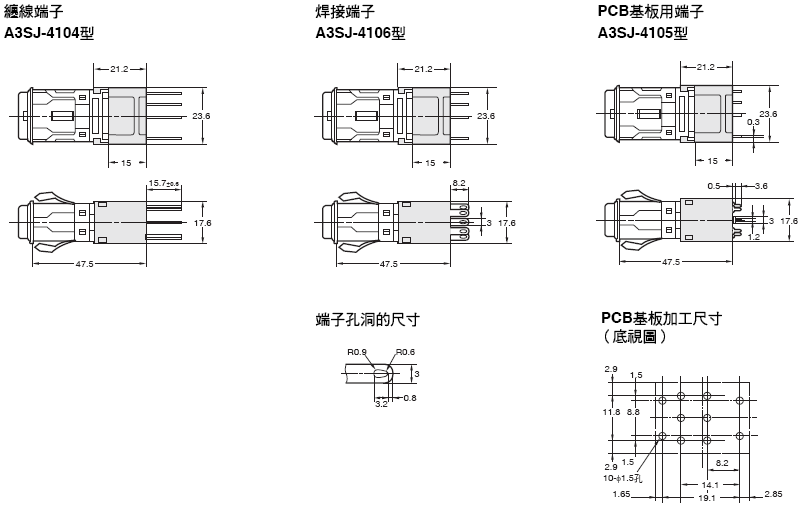

安裝插座時的尺寸

長方形用

1126_dm_5
註. 未指定部分的尺寸公差為±0.4mm。

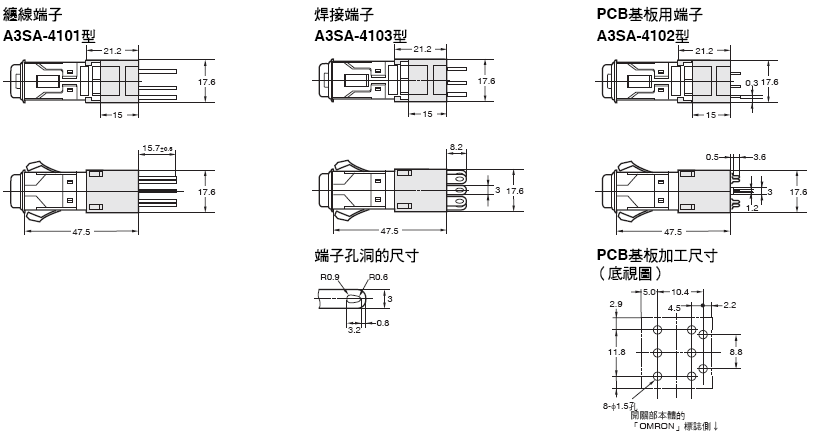

正方形用

1126_dm_6

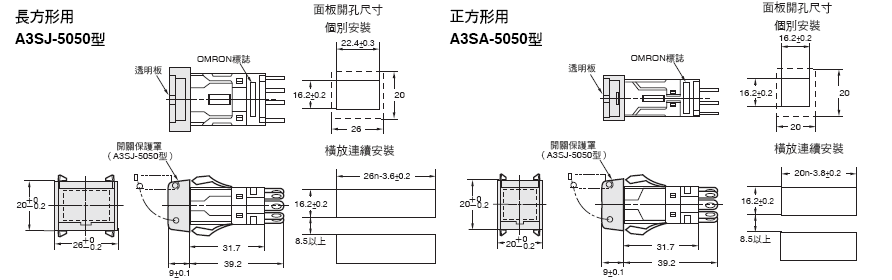

安裝開關保護罩時的尺寸

1126_dm_7

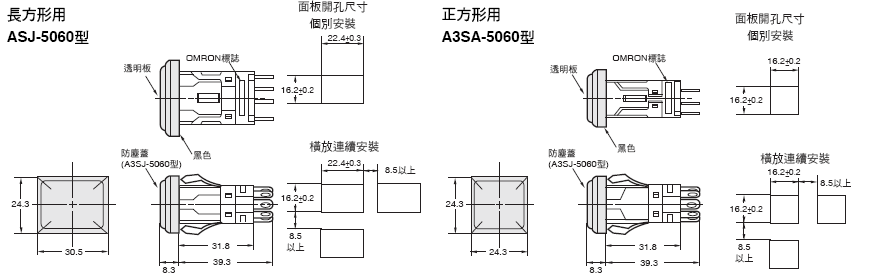

安裝防塵蓋時的尺寸

1126_dm_8
註1. 安裝面板的厚度為t＝1.0～3.3mm。
註2. 未指定部分的尺寸公差為±0.4mm。
