M2P (超高亮度型)

無分割型產品新推出高亮度機型

除現有的暢銷機型外，新推出高亮度型7色系列。（原有的紅、橙、綠、白，加上3色新色：黃、藍、純白）

套裝組合型號

長方形 M2PJ型

照明方式	外殼顏色	黑色	淺灰色
LED燈珠 R・O・G・W・Y	DC 5V	M2PJ-90A11-05A[]	M2PJ-90A12-05A[]
	AC/DC12V	M2PJ-90A11-12A[]	M2PJ-90A12-12A[]
	AC/DC24V	M2PJ-90A11-24A[]	M2PJ-90A12-24A[]
LED燈珠 A・PW	DC 5V	M2PJ-90A11-05A[]	M2PJ-90A12-05A[]
	AC/DC12V	M2PJ-90A11-12A[]	M2PJ-90A12-12A[]
	AC/DC24V	M2PJ-90A11-24A[]	M2PJ-90A12-24A[]

照明方式	外殼顏色	黑色	淺灰色
LED燈珠 R・O・G・W・Y	DC 5V	M2PA-90A11-05A[]	M2PA-90A12-05A[]
	AC/DC12V	M2PA-90A11-12A[]	M2PA-90A12-12A[]
	AC/DC24V	M2PA-90A11-24A[]	M2PA-90A12-24A[]
LED燈珠 A・PW	DC 5V	M2PA-90A11-05A[]	M2PA-90A12-05A[]
	AC/DC12V	M2PA-90A11-12A[]	M2PA-90A12-12A[]
	AC/DC24V	M2PA-90A11-24A[]	M2PA-90A12-24A[]

圓形 M2PT型

照明方式	外殼顏色	淺灰色	照明部的顏色記號
LED燈球	DC 5V	M2PT-90A12-05S[]	R O G W Y A PW
	AC/DC12V	M2PT-90A12-12S[]
	AC/DC24V	M2PT-90A12-24S[]

註. 請於型號[]中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）、Y （黃色）、A （藍色）、PW （純白）

選購品、零組件、工具

LED、白熾燈的額定、性能

安全標準認證額定

UL （File No. E41515）、CSA （File No. LR45258）

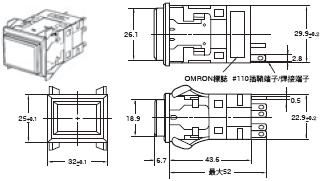

長方形／M2PJ型

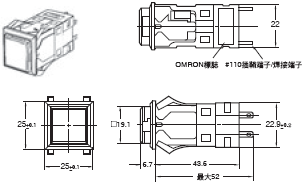

正方形／M2PA型

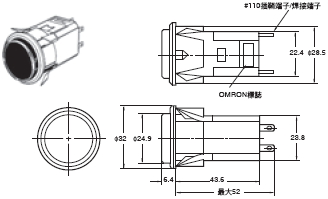

圓形／M2PT型

註. ＃110插鞘端子／焊接端子的板厚為0.5mm。

未指定部分的尺寸公差為±0.4mm。

面板加工圖

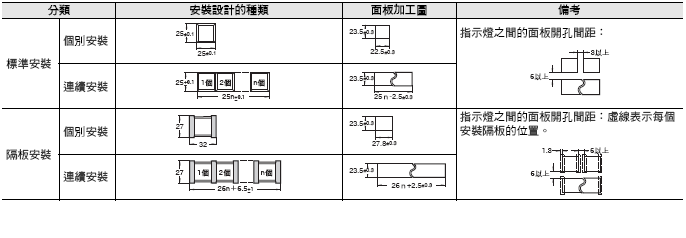

長方形／M2PJ型

註1. n為開關的安裝個數。

2. 安裝面板的板厚為1～5mm。

3. 安裝面板後，可加裝開關保護罩。

4. 若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

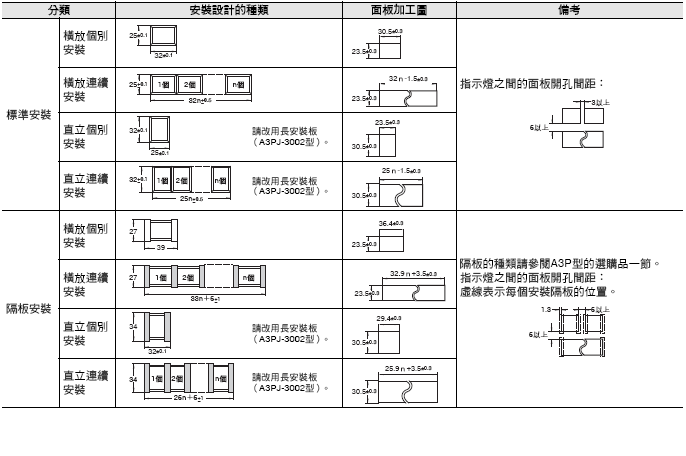

正方形／M2PA型

註1. n為開關安裝個數。

2. 安裝面板的板厚為1～5mm。

3. 若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

圓形／M2PT型

註1. 安裝面板的板厚為1～5mm。

2. 若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。
