以操作部位、燈部及開關部為套裝的型號。
詳細資訊請參閱「種類」（規格說明書第3～5頁）。
視下列記載的功能/規格組合不同，有些型號恐無法購買。詳情請洽詢經銷公司。
A3P
產品特色
大型方筒系列
良好的操作觸感。
面照明均勻且高亮度。
亦備有3色燈光（變色照明）。

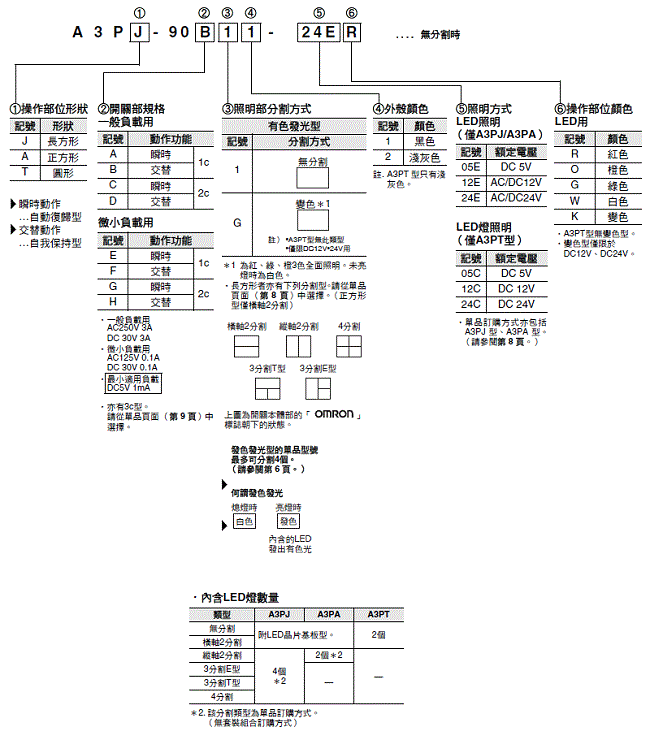

型號構成
型號基準
套裝組合型號
以套裝方式提供操作部位、燈部及開關部。
（亦有無法組合的型號。詳細內容請洽本公司。）
長方形
一般負載用
| 接點類型 | 一般負載用（AC250V、3A、DC30V 4A） | 操作部位的顏色記號 （顏色） |
|||||
|---|---|---|---|---|---|---|---|
| 動作功能 | 瞬時動作（自動復歸型） | 交替動作（自我保持型） | |||||
| 輸出點數 | 照明方式 | 外殼顏色 | 黑色 | 淺灰色 | 黑色 | 淺灰色 | |
| 1c | LED | DC 5V | A3PJ-90A11-05E(1) | A3PJ-90A12-05E(1) | A3PJ-90B11-05E(1) | --- | R O G W |
| AC/DC12V | A3PJ-90A11-12E(1) | A3PJ-90A12-12E(1) | A3PJ-90B11-12E(1) | A3PJ-90B12-12E(1) | |||
| AC/DC24V | A3PJ-90A11-24E(1) | A3PJ-90A12-24E(1) | A3PJ-90B11-24E(1) | A3PJ-90B12-24E(1) | |||
| 變色 | DC12V | A3PJ-90AG1-12EK | --- | --- | --- | * | |
| DC24V | A3PJ-90AG1-24EK | A3PJ-90AG2-24EK | A3PJ-90BG1-24EK | A3PJ-90BG2-24EK | |||
| 2c | LED | DC 5V | A3PJ-90C11-05E(1) | A3PJ-90C12-05E(1) | A3PJ-90D11-05E(1) | A3PJ-90D12-05E(1) | R O G W |
| AC/DC12V | A3PJ-90C11-12E(1) | A3PJ-90C12-12E(1) | A3PJ-90D11-12E(1) | A3PJ-90D12-12E(1) | |||
| AC/DC24V | A3PJ-90C11-24E(1) | A3PJ-90C12-24E(1) | A3PJ-90D11-24E(1) | A3PJ-90D12-24E(1) | |||
| 變色 | DC24V | A3PJ-90CG1-24EK | A3PJ-90CG2-24EK | A3PJ-90DG1-24EK | A3PJ-90DG2-24EK | * | |
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
＊變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。（請參閱規格說明書）
微小負載用
| 接點類型 | 微小負載用（AC125V、0.1A、DC30V 0.1A） | 操作部位的顏色記號 （顏色） |
|||
|---|---|---|---|---|---|
| 動作功 | 瞬時動作（自動復歸型） | ||||
| 輸出點數 | 照明方式 | 外殼顏色 | 黑色 | 淺灰色 | |
| 1c | LED | DC 5V | A3PJ-90E11-05E(1) | A3PJ-90E12-05E(1) | R O G W |
| AC/DC12V | A3PJ-90E11-12E(1) | --- | |||
| AC/DC24V | A3PJ-90E11-24E(1) | A3PJ-90E12-24E(1) | |||
| 變色 | DC24V | A3PJ-90EG1-24EK | A3PJ-90EG2-24EK | * | |
| 2c | LED | DC 5V | A3PJ-90G11-05E(1) | --- | R O G W |
| AC/DC12V | A3PJ-90G11-12E(1) | --- | |||
| AC/DC24V | A3PJ-90G11-24E(1) | A3PJ-90G12-24E(1) | |||
| 變色 | DC24V | A3PJ-90GG1-24EK | --- | * | |
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
＊變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。（請參閱規格說明書）
正方形
一般負載用
| 接點類型 | 一般負載用（AC250V、3A、DC30V 4A） | 操作部位的顏色記號 （顏色） |
|||||
|---|---|---|---|---|---|---|---|
| 動作功能 | 瞬時動作（自動復歸型） | 交替動作（自我保持型） | |||||
| 輸出點數 | 照明方式 | 外殼顏色 | 黑色 | 淺灰色 | 黑色 | 淺灰色 | |
| 1c | LED | DC 5V | A3PA-90A11-05E(1) | A3PA-90A12-05E(1) | --- | --- | R O G W |
| AC/DC12V | A3PA-90A11-12E(1) | A3PA-90A12-12E(1) | A3PA-90B11-12E(1) | A3PA-90B12-12E(1) | |||
| AC/DC24V | A3PA-90A11-24E(1) | A3PA-90A12-24E(1) | A3PA-90B11-24E(1) | A3PA-90B12-24E(1) | |||
| 變色 | DC24V | A3PA-90AG1-24EK | A3PA-90AG2-24EK | A3PA-90BG1-24EK | A3PA-90BG2-24EK | * | |
| 2c | LED | DC 5V | A3PA-90C11-05E(1) | --- | --- | --- | R O G W |
| AC/DC12V | A3PA-90C11-12E(1) | A3PA-90C12-12E(1) | A3PA-90D11-12E(1) | A3PA-90D12-12E(1) | |||
| AC/DC24V | A3PA-90C11-24E(1) | A3PA-90C12-24E(1) | A3PA-90D11-24E(1) | A3PA-90D12-24E(1) | |||
| 變色 | DC12V | A3PA-90CG1-12EK | --- | A3PA-90DG1-12EK | --- | * | |
| DC24V | A3PA-90CG1-24EK | A3PA-90CG2-24EK | A3PA-90DG1-24EK | A3PA-90DG2-24EK | |||
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
＊變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。（請參閱規格說明書）
微小負載用
| 接點類型 | 微小負載用（AC125V、0.1A、DC30V 0.1A） | 操作部位的顏色記號 （顏色） |
|||
|---|---|---|---|---|---|
| 動作功能 | 瞬時動作（自動復歸型） | ||||
| 輸出點數 | 照明方式 | 外殼顏色 | 黑色 | 淺灰色 | |
| 1c | LED | DC 5V | --- | A3PA-90E12-05E(1) | R O G W |
| AC/DC12V | A3PA-90E11-12E(1) | --- | |||
| AC/DC24V | A3PA-90E11-24E(1) | A3PA-90E12-24E(1) | |||
| 變色 | DC24V | A3PA-90EG1-24EK | A3PA-90EG2-24EK | * | |
| 2c | LED | AC/DC12V | A3PA-90G11-12E(1) | --- | R O G W |
| AC/DC24V | A3PA-90G11-24E(1) | A3PA-90G12-24E(1) | |||
| 變色 | DC12V | A3PA-90GG1-12EK | --- | * | |
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
＊變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。（請參閱規格說明書）
圓形
一般負載用
| 接點類型 | 一般負載用（AC250V、3A、DC30V 4A） | 操作部位的顏色記號 （顏色） |
|||
|---|---|---|---|---|---|
| 動作功能 | 瞬時動作 （自動復歸型） |
交替動作 （自我保持型） |
|||
| 輸出點數 | 照明方式 | 外殼顏色 | 淺灰色 | 淺灰色 | |
| 1c | LED燈 | DC 24V | A3PT-90A12-24C(1) | A3PT-90B12-24C(1) | R O G W |
| 2c | LED燈 | DC 24V | A3PT-90C12-24C(1) | A3PT-90D12-24C(1) | R O G W |
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
圓形
微小負載用
| 接點類型 | 微小負載用（AC125V、 0.1A、DC30V 0.1A） |
操作部位的顏色記號 （顏色） |
||
|---|---|---|---|---|
| 動作功能 | 瞬時動作 （自動復歸型） |
|||
| 輸出點數 | 照明方式 | 外殼顏色 | 淺灰色 | |
| 1c | LED燈 | DC 24V | A3PT-90E12-24C(1) | R O G |
註. 請於型號(1)中填入操作部位的顏色記號。R （紅色）、O （橙色）、G （綠色）、W （白色）
操作部位
LED燈帶燈類型（內含LED燈）
| 形狀 | 分割方式顏色（顏色記號） | 白色（W） | 紅色（R） | 綠色（G） | 橙色（O） | 選擇注意事項 | |
|---|---|---|---|---|---|---|---|
長方形 |
無分割 |  |
A3PJ-5701 -[][]E |
A3PJ-5702 -[][]E |
A3PJ-5703 -[][]E |
A3PJ-5706 -[][]E |
•型號末尾的[][]請 填入使用電壓。 使用電壓填入範例  從表中的顏色項目 中進行選擇，並以 對應型號向本公司 洽詢。 |
正方形 |
無分割 |  |
A3PA-5701 -[][]E |
A3PA-5702 -[][]E |
A3PA-5703 -[][]E |
A3PA-5706 -[][]E |
|
註1. 標準照明部中內含有蓋子、銘板（透明）、按鈕顏色、白色操作軸、LED （附電流限制電阻器）。
2. 分割時的顏色配置，係開關部外殼的OMRON標誌朝下組合的情形。
3. LED燈球安裝於基板，故無法單獨更換LED。
2. 分割時的顏色配置，係開關部外殼的OMRON標誌朝下組合的情形。
3. LED燈球安裝於基板，故無法單獨更換LED。
LED燈帶燈類型 （未內含LED）
| 形狀 | 長方形 |
正方形 |
圓形 |
|||
|---|---|---|---|---|---|---|
| 分割方式 | 照明面 | 型號 | 照明面 | 型號 | 照明面 | 型號 |
| 無分割 |  |
A3PJ-5021 |  |
A3PA-5021 |  |
A3PT-5021 |
| 橫軸2分割 |  |
A3PJ-5022 |  |
A3PA-5022 | --- | |
| 縱軸2分割 |  |
A3PJ-5023 | --- | --- | ||
| 3分割T型 |  |
A3PJ-5024 | --- | --- | ||
| 3分割E型 |  |
A3PJ-5025 | --- | --- | ||
| 4分割 |  |
A3PJ-5026 | --- | --- | ||
選擇注意事項
• 附屬品
產品附有按鈕顏色（白色、紅色、綠色、橙色）、
銘板（透明）、遮光板（僅限分割型），請配
合LED的發光色組合使用。
• 為能夠發色發光，白色按鈕顏色附有各分割所
需的枚數。（例：4分割時為4枚）
• 隨附的按鈕顏色枚數
＊ 「3分割E型、T型」隨附的按鈕顏色種類如下所示。
白色.............................. 2分割用1枚、4分割用2枚
紅色、綠色、橙色......... 2分割用1枚、4分割用1枚
操作部位 (安裝方法請參閱規格說明書)
變色帶燈類型 （內含LED）
| 形狀 | 額定電壓 | 變色照明按鈕開關 |
|---|---|---|
長方形 |
DC12V | A3PJ-5800-12E |
| DC24V | A3PJ-5800-24E | |
正方形 |
DC24V | A3PA-5800-24E |
註1. 變色照明是指包含紅色、綠色及紅綠兩者同時亮燈的顏色（橙色）之3色全
面照明。
2. 操作部位中內含有蓋子（透明）、銘板（透明）、白色的按鈕顏色、及LED
（附電流限制電阻器）。
面照明。
2. 操作部位中內含有蓋子（透明）、銘板（透明）、白色的按鈕顏色、及LED
（附電流限制電阻器）。
LED燈
| 使用電壓 | DC5V | DC12V | DC24V | 適用透鏡（顏色） （按鈕顏色） |
選擇注意事項 |
|---|---|---|---|---|---|
| 發色光 | 型號（直流專用） | 型號（直流專用） | 型號（直流專用） | ||
| 紅色 | SLL-05ER | SLL-12ER | SLL-24ER | 紅色 | 請使用於LED燈帶燈類型。無法使用於LED帶 燈類型。如為A3PJ型，標準附帶4個LED燈， 如為A3PA、A3PT型，標準附帶2個LED燈。 |
| 黃色 | SLL-05EY | SLL-12EY | SLL-24EY | 橙色 | |
| 綠色 | SLL-05EG | SLL-12EG | SLL-24EG | 綠色 | |
| 白色 | SLL-05EW | SLL-12EW | SLL-24EW | 白色 |
開關部（LED型）
| 形狀 | 長方形 |
正方形 |
圓形 |
選擇注意事項 | |||
|---|---|---|---|---|---|---|---|
| 接點 類型 |
開關 輸出點數 |
動作功能 | 型號 | 型號 | 型號 | ||
| 一 般 負 載 用 |
鍍銀 接點 |
1c | 瞬時動作 | A3PJ-7010-1 | A3PA-7010-1 | A3PT-7010-2 | • 型號末尾的「-1」為黑色外框， 「-2」為淺灰色外框。圓形類型 只有淺灰色，無黑色的外框。 • 開關部請組合與照明部相同形 狀（長方形、正方形、圓形） 使用。 例：照明部A3PJ-5011型（如為 長方形，請選擇A3PJ-7[][]0-[] 型的開關部。但開關部本體如 同「A3PJ-7[][]型」，只會顯示 3位數。 • 瞬時動作進行自動復歸，交替動 作進行自我保持（Push On、 Push Off）。 |
| 交替動作 | A3PJ-7020-1 | A3PA-7020-1 | A3PT-7020-2 | ||||
| 2c | 瞬時動作 | A3PJ-7030-1 | A3PA-7030-1 | A3PT-7030-2 | |||
| 交替動作 | A3PJ-7040-1 | A3PA-7040-1 | A3PT-7040-2 | ||||
| 3c | 瞬時動作 | A3PJ-7150-1 | --- | --- | |||
| 交替動作 | A3PJ-7160-1 | --- | --- | ||||
| 微 小 負 載 用 |
鍍金 接點 |
1c | 瞬時動作 | A3PJ-7050-1 | A3PA-7050-1 | A3PT-7050-2 | |
| 交替動作 | A3PJ-7060-1 | A3PA-7060-1 | --- | ||||
| 2c | 瞬時動作 | A3PJ-7070-1 | A3PA-7070-1 | A3PT-7070-2 | |||
| 交替動作 | A3PJ-7080-1 | A3PA-7080-1 | --- | ||||
| 3c | 瞬時動作 | A3PJ-7170-1 | --- | --- | |||
| 交替動作 | A3PJ-7180-1 | --- | --- | ||||
選購品、零組件、工具
選購品
| 種類 | 形狀 | 分類 | 長方形用 | 正方形用 | 使用上的注意事項 | |
|---|---|---|---|---|---|---|
| 插座 |  |
纏線端子 | A3PJ-4101 | A3PA-4101 | • 連續安裝時無法使用插座。 • 3C類型中無法使用。 • 可與A3P型超高亮度型共用。 |
|
| PCB基板用端子 | A3PJ-4102 | A3PA-4102 | ||||
| 焊接端子 | A3PJ-4103 | A3PA-4103 | ||||
| 隔板 |  |
端部短隔板 （橫置安裝用） （一對） |
黑色 | A3PJ-4001 | A3PA-4001 | • 用於防止誤操作、增進安裝設 計感。 • 中間隔板為1個。 • 端部隔板為1對（2個）。 • 短隔板用於橫置安裝。 • 長隔板用於直立安裝。 • 安裝方法請參閱第 23 頁。 • 可與A3P型超高亮度型共用。 |
| 淺灰色 | A3PJ-4002 | A3PA-4002 | ||||
 |
端部長隔板 （直立安裝用） （一對） |
黑色 | A3PJ-4004 | --- | ||
| 淺灰色 | A3PJ-4005 | |||||
 |
中間短隔板 （橫置安裝用） |
黑色 | A3PJ-4007 | A3PA-4007 | ||
| 淺灰色 | A3PJ-4008 | A3PA-4008 | ||||
 |
中間長隔板 （直立安裝用） |
黑色 | A3PJ-4010 | --- | ||
| 淺灰色 | A3PJ-4011 | |||||

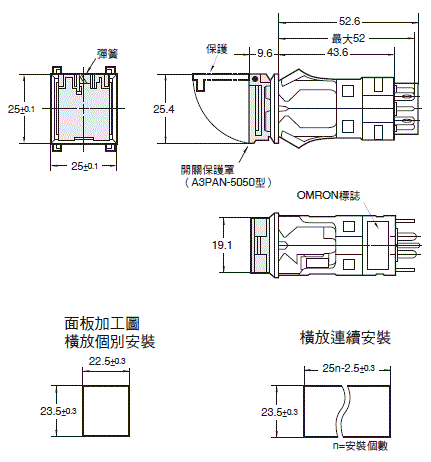

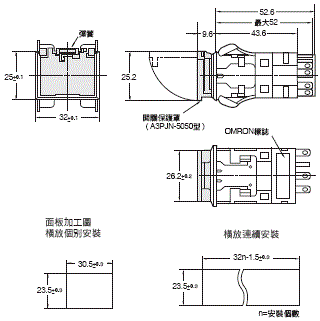

| 開關保護罩 |  |
橫置安裝用 （開關部的OMRON標誌朝下） |
A3PJN-5050 | A3PAN-5050 | • 僅能用來替換蓋子。 • 不可與防塵蓋一併使用。 • 不可與隔板一併使用。 • 直立安裝時請使用直立安裝 用，橫置安裝時請使用橫置安 裝用。 • 可與A3P型超高亮度型共用。 |
|
| 直立安裝用 （開關部的部OMRON標誌朝右） |
A3PJN-5055 | A3PAN-5055 | ||||

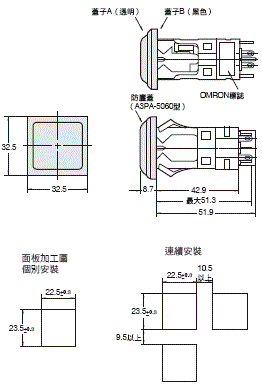

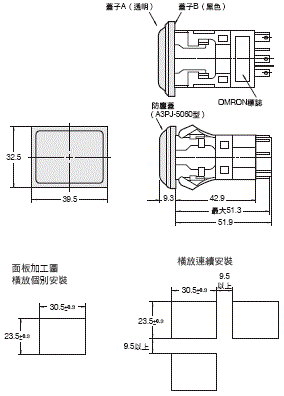

| 防塵蓋 |  |
--- | A3PJ-5060 | A3PA-5060 | • 不可與隔板及開關保護一併 使用。 • 安裝方法請參閱第 24 頁。 • 蓋子材質：PVC • 可與A3P型超高亮度型共用。 |
|
| 長安裝板 |  |
--- | A3PJ-3002 | --- | • 請於直立個別安裝（隔板安 裝）、直立連續安裝（標準及 隔板安裝）時使用。開關部已 裝有短安裝板，請替換為長安 裝板。 • 可與A3P型超高亮度型共用。 |
|
零組件
| 種類 | 種類形狀 | 分類 | A3PJ型用 | A3PA型用 | A3PA型用使用上的注意事項 | |
|---|---|---|---|---|---|---|
| 按鈕顏色 （LED用） |
 |
無分割 |
白色 | A3PJ-5301 | A3PA-5301 | • 一般情況下皆有配備。 如有遺失等，請向本公司洽詢。 • 請配合內含LED的發光色使用。 • 安裝方法請參閱第 24 頁。 • A3P型超高亮度型無法使用。 |
| 紅色 | A3PJ-5302 | A3PA-5302 | ||||
| 綠色 | A3PJ-5303 | A3PA-5303 | ||||
| 黃色 | A3PJ-5305 | A3PA-5305 | ||||
| 橙色 | A3PJ-5306 | A3PA-5306 | ||||
橫軸2分割 |
白色 | A3PJ-5321 | A3PA-5321 | |||
| 紅色 | A3PJ-5322 | A3PA-5322 | ||||
| 綠色 | A3PJ-5323 | A3PA-5323 | ||||
| 黃色 | A3PJ-5325 | A3PA-5325 | ||||
| 橙色 | A3PJ-5326 | A3PA-5326 | ||||
縱軸2分割 |
白色 | A3PJ-5331 | --- | |||
| 紅色 | A3PJ-5332 | --- | ||||
| 黃色 | A3PJ-5335 | --- | ||||
| 橙色 | A3PJ-5336 | --- | ||||
4分割 |
白色 | A3PJ-5361 | --- | |||
| 紅色 | A3PJ-5362 | --- | ||||
| 綠色 | A3PJ-5363 | --- | ||||
| 橙色 | A3PJ-5366 | --- | ||||
| 遮光板 |  |
橫軸2分割 | A3PJ-4302 | A3PA-4302 | • 一般情況下皆有配備。 如有遺失等，請向本公司洽詢。 • LED燈照明用。無法使用於LED帶 燈類型。 • A3P型超高亮度型無法使用。 |
|
| 縱軸2分割 | A3PJ-4303 | --- | ||||
| 3分割T型 | 長軸 | A3PJ-4304 | --- | |||
| 短軸 | A3PJ-4305 | --- | ||||
| 3分割E型 | 長軸 | A3PJ-4306 | --- | |||
| 4分割 | 短軸 | A3PJ-4304 | --- | |||
| 銘板 |  |
透明銘板 | A3PJ-5202 | A3PA-5202 | 透明銘板配備於標準的LED照明 部。 • A3P型超高亮度型無法使用。 |
|
| 乳白色銘板 | A3PJ-5201 | A3PA-5201 | ||||
| 蓋子 |  |
透明蓋 | A3PJ-5600 | A3PA-5600 | • 可與A3P型超高亮度型共用。 | |
| 表面紋理加工透明蓋 | A3PJ-5600-A | A3PA-5600-A | • 表面經紋理加工，不會反射光線。 • 可與A3P型超高亮度型共用。 |
|||
工具
| 種類 | 形狀 | 型號 | 使用上的注意事項 |
|---|---|---|---|
| 更換工具 |  |
A3PJ-5080 | • 請於進行更換操作部位作業時作為更換工具使用。 • 可與A3P型超高亮度型共用。 |
安全標準認證額定
UL（File No.E41515）、CSA（File No.LR45258）
一般負載用：
AC125V 5A
AC250V 3A
微小負載用：
AC125V 0.1A
DC30V 0.1A
註1. 以開關部單品取得認證。
2. 僅開關輸出點數1c、2c取得認證。
2. 僅開關輸出點數1c、2c取得認證。
CCC（GB/T14048.5）
一般負載用：
AC250V 3A
DC30V 4A
微小負載用：
AC125V 0.1A
DC30V 0.1A
註. 僅開關輸出點數1c、2c取得認證。
額定
接點額定
一般負載用（鍍銀接點）
| 額定電壓(V) | 無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電桿負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC125 | 5 | 0.7 | 3 | 1.3 | ||||
| AC250 | 3 | 0.5 | 2 | 0.8 | ||||
| DC8 | 5 | 2 | 4 | 3 | ||||
| DC14 | 5 | 2 | 4 | 3 | ||||
| DC30 | 4 | 2 | 3 | 3 | ||||
| DC125 | 0.4 | 0.05 | 0.4 | 0.05 | ||||
| DC250 | 0.2 | 0.03 | 0.2 | 0.03 | ||||
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min
微小負載用（鍍金接點）
| 額定 | DC30V 0.1A(電阻負載)AC125V 0.1A（電阻負載） |
|---|---|
| 最小適用負載 | DC5V 1mA |
LED額定
LED（LED帶燈類型用）
單顯示畫面
| 使用電壓 | 型號 | A3PJ/M2PJ | A3PA/M2PA | ||||
|---|---|---|---|---|---|---|---|
| 電流值 | 電流值 | ||||||
| 額定電壓 | 紅色、 白色 |
橙色 | 綠色 | 紅色、 白色 |
橙色 | 綠色 | |
| DC5V ±5% | DC5V | 約40mA | 約20mA | 約18mA | 約20mA | 約10mA | 約9mA |
| AC/DC 12V±5％ |
AC/DC12V | 約20mA | 約10mA | 約8mA | 約10mA | 約5mA | 約4mA |
| AC/DC 24V±5％ |
AC/DC24V | 約10mA | 約5mA | 約4mA | 約10mA | 約5mA | 約4mA |
LED變色帶燈類型
| 使用電壓 | 額定電壓 | 額定電流 | |
|---|---|---|---|
| 綠色 | 紅色 | ||
| DC12V±5% | DC12V | 約26mA | 約20mA |
| DC24V±5% | DC24V | 約13mA | 約10mA |
LED燈（LED燈照明用）
| 種類 | 使用電壓 | 額定電壓 | 額定電流 | 型號 |
|---|---|---|---|---|
| 直流專用 | DC5V±5% | DC5V | 約30mA | SLL-05E[] |
| DC12V±5% | DC12V | 約15mA | SLL-12E[] | |
| DC24V±5% | DC24V | 約12.5mA | SLL-24E[] |
•關於LED燈錯誤亮燈
即使有約0.1mA以下的微小電流通過LED燈泡也會亮燈。為防止錯誤亮燈，請採用電阻器與LED燈並聯安裝等對策。
微小電流會因您的實際機型（漏電流及電纜線之間的雜散電容等）而異，請確認您的機型後再選擇電阻值及其容許耗電量。
性能
| 容許操作頻率 | 機械性 | 最大120次/min＊1 |
|---|---|---|
| 電氣性 | 最高30次/min | |
| 絕緣阻抗 | 100MΩ min.(at 500 VDC) | |
| 接觸電阻 | 一般負載用 | 40mΩ以下(預設值) |
| 微小負載用 | 100mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min＊ 2 |
| 異極端子間 | AC2,000V 50/60Hz 1min | |
| 充電金屬部與接地間 | AC2,000V 50/60Hz 1min | |
| 各端子與非充電金屬部位之間 | AC2,000V 50/60Hz 1min | |
| 燈端子間 | AC1,000V 50/60Hz 1min＊3 | |
| 震動 | 誤動作 | 重複振幅1.5mm 10～55Hz (誤動作1ms以內) |
| 衝撃 | 耐久 | 最大500m/s2 |
| 誤動作 | 最大200m/s2(誤動作1ms以內) | |
| 耐久性 | 機械性 | 瞬時動作型100萬次以上 交替動作型20萬次以上 (設定、復歸為1次) |
| 電氣性 | 10萬次以上 | |
| 重量 | 約30g | |
| 突波電流 | 常閉 | 鍍銀接點型：最大10A |
| 常開 | 鍍銀接點型：最大10A | |
| 使用環境溫度 | LED照明：－10～＋40℃ （不可結冰、結露） |
|
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | - 25～+65℃ | |
| 保護構造 | IP40 | |
| 感電保護等級 | ClassⅡ | |
| PTI(追蹤特性) | 175 | |
| 污染度 | 3 (IEC60947-5-1) | |
＊1.微小負載用為600V。
＊2.未安裝LED燈的狀態。
動作特性
| 型號 | A3PJ型系列 | A3PA型系列 | A3PT型系列 | ||||
|---|---|---|---|---|---|---|---|
| 動作特性 | 瞬時動作模式 | 交替動作模式 | 瞬時動作模式 | 交替動作模式 | 瞬時動作模式 | 瞬交替動作模式 | |
| 動作力道 | OF最大 | 5.88N | 6.86N | 5.88N | 6.86N | 3.92N | 4.90N |
| 復歸力道 | RF最小 | 0.39N | 0.29N | 0.39N | 0.29N | 0.39N | 0.29N |
| 整體移動 | TT | 約3.5mm | 約3.5mm | 約3.5mm | 約3.5mm | 約3.5mm | 約3.5mm |
| 動作前移動 | PT最大 | 3mm | 3mm | 3mm | 3mm | 3mm | 3mm |
| 操作行程 | LTA最小 | ── | 0.5mm | ── | 0.5mm | ── | 0.5mm |
（單位：mm）
此外觀尺寸為開關輸出點數為2者。

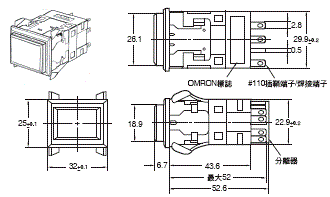

長方形／A3PJ型

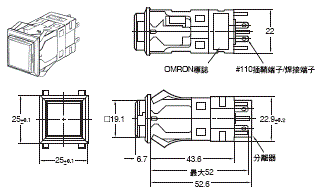

正方形／A3PA型

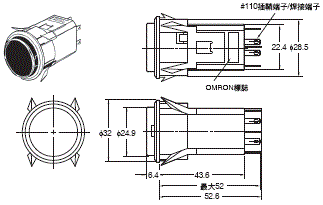

圓形／A3PT型
註. ＃110插鞘端子／焊接端子的板厚為0.5mm。
未指定部分的尺寸公差為±0.4mm。
選購品（安裝時）尺寸
銘板
長方形用
A3PJ-5201、-5202型
正方形用
A3PA-5201、-5202型
更換工具
A3PJ-5080型
註.材質使用不銹鋼。
安裝插座時的尺寸

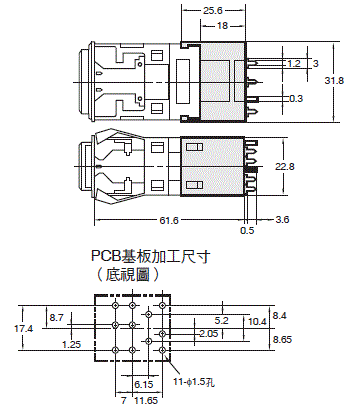

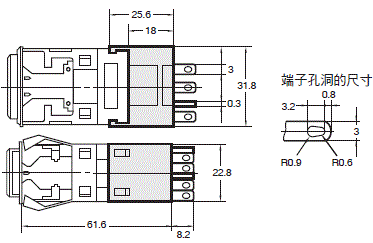

長方形／A3PJ型用（M2PJ型用）
纏線端子
A3PJ-4101型
PCB端子
A3PJ-4102型
焊接端子
A3PJ-4103型
正方形／A3PA型用（M2PA型用）
纏線端子
A3PA-4101型
PCB端子
A3PA-4102型
焊接端子
A3PA-4103型
註. PCB基板加工尺寸圖係以開關部本體的「OMRON」標誌位在紙面下方的狀態，將開關部安裝於插座時的尺寸。
未指定部分的尺寸公差為±0.4mm。
安裝開關保護罩時的尺寸
長方形用
A3PJN-5050型（橫置安裝用）
註.無法進行直立連續安裝。
正方形用
A3PAN-5050型（橫置安裝用）
註.無法進行直立連續安裝。
安裝防塵蓋時的尺寸
長方形用
A3PJ-5060型
正方形用
A3PA-5060型
註1. 安裝面板的厚度為t＝1～5mm。
2. 未指定部分的尺寸公差為±0.4mm。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 A3P 規格說明書(舊版) |
- [9415KB] |
2022年12月16日
20221216
|
A3P 規格說明書(舊版) |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| A3P Data Sheet |
- [2959KB] |
Nov 21, 2022
20221121
|
A3P Data Sheet |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
