A3P (超高亮度型)

產品特色

大型方形系列ULTRA LED增加照明

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄

無分割型產品新推出高亮度機型。

除現有的暢銷機型外，新推出高亮度型7色系列。（原有的紅、橙、綠、白，加上3色新色：黃、藍、純白）

A3P型高亮度型亦附有廣受好評的主鎖功能。

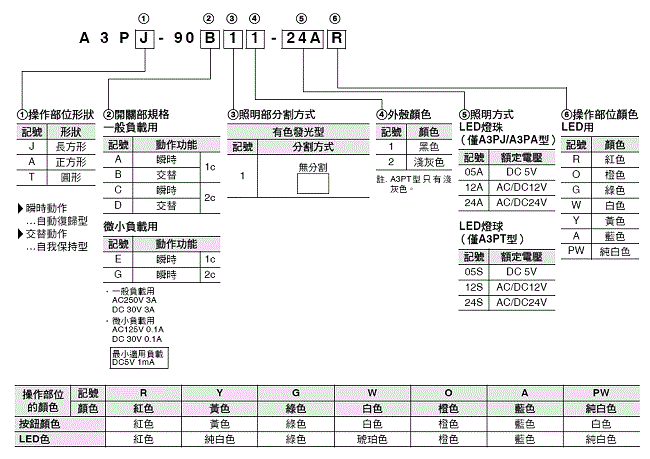

型號構成

型號標準

以操作部位、燈部及開關部為套裝的型號。
有關組合的詳細資訊，請參閱「種類」（型錄第 3 頁～第 4 頁）。

套裝組合型號

以套裝方式提供操作部位、燈部及開關部。（亦有無法組合的型號。詳細內容請洽本公司。）

長方形

動作功能				瞬時動作(自動復歸型)
接點類型	輸出點數	照明方式操作部位的顏色記號	外殼顏色	黑色	淺灰色
通用負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90A11-12A[]	A3PJ-90A12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90A11-24A[]	A3PJ-90A12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90A11-12A[]	A3PJ-90A12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90A11-24A[]	A3PJ-90A12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90C11-12A[]	A3PJ-90C12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90C11-24A[]	A3PJ-90C12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90C11-12A[]	A3PJ-90C12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90C11-24A[]	A3PJ-90C12-24A[]
微小負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90E11-12A[]	A3PJ-90E12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90E11-24A[]	A3PJ-90E12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90E11-12A[]	A3PJ-90E12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90E11-24A[]	A3PJ-90E12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90G11-12A[]	A3PJ-90G12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90G11-24A[]	A3PJ-90G12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90G11-12A[]	A3PJ-90G12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90G11-24A[]	A3PJ-90G12-24A[]

動作功能				交替動作(自我保持型)
接點類型	輸出點數	操作部位的顏色記號	外殼顏色	黑色	淺灰色
通用負荷	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90B11-12A[]	A3PJ-90B12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90B11-24A[]	A3PJ-90B12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90B11-12A[]	A3PJ-90B12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90B11-24A[]	A3PJ-90B12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PJ-90D11-12A[]	A3PJ-90D12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PJ-90D11-24A[]	A3PJ-90D12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PJ-90D11-12A[]	A3PJ-90D12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PJ-90D11-24A[]	A3PJ-90D12-24A[]
微小負荷	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	──	──
		LED燈珠 R・O・G・W・Y	AC/DC24V	──	──
		LED燈珠 A・PW	AC/DC12V	──	──
		LED燈珠 A・PW	AC/DC24V	──	──
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	──	──
		LED燈珠 R・O・G・W・Y	AC/DC24V	──	──
		LED燈珠 A・PW	AC/DC12V	──	──
		LED燈珠 A・PW	AC/DC24V	──	──

正方形

動作功能				瞬時動作(自動復歸型)
接點類型	輸出點數	照明方式操作部位的顏色記號	外殼顏色	黑色	淺灰色
通用負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90A11-12A[]	A3PA-90A12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90A11-24A[]	A3PA-90A12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90A11-12A[]	A3PA-90A12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90A11-24A[]	A3PA-90A12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90C11-12A[]	A3PA-90C12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90C11-24A[]	A3PA-90C12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90C11-12A[]	A3PA-90C12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90C11-24A[]	A3PA-90C12-24A[]
微小負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90E11-12A[]	A3PA-90E12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90E11-24A[]	A3PA-90E12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90E11-12A[]	A3PA-90E12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90E11-24A[]	A3PA-90E12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90G11-12A[]	A3PA-90G12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90G11-24A[]	A3PA-90G12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90G11-12A[]	A3PA-90G12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90G11-24A[]	A3PA-90G12-24A[]

動作功能				交替動作(自我保持型)
接點類型	輸出點數	操作部位的顏色記號	外殼顏色	黑色	淺灰色
通用負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90B11-12A[]	A3PA-90B12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90B11-24A[]	A3PA-90B12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90B11-12A[]	A3PA-90B12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90B11-24A[]	A3PA-90B12-24A[]
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	A3PA-90D11-12A[]	A3PA-90D12-12A[]
		LED燈珠 R・O・G・W・Y	AC/DC24V	A3PA-90D11-24A[]	A3PA-90D12-24A[]
		LED燈珠 A・PW	AC/DC12V	A3PA-90D11-12A[]	A3PA-90D12-12A[]
		LED燈珠 A・PW	AC/DC24V	A3PA-90D11-24A[]	A3PA-90D12-24A[]
微小負載	1C	LED燈珠 R・O・G・W・Y	AC/DC12V	──	──
		LED燈珠 R・O・G・W・Y	AC/DC24V	──	──
		LED燈珠 A・PW	AC/DC12V	──	──
		LED燈珠 A・PW	AC/DC24V	──	──
	2C	LED燈珠 R・O・G・W・Y	AC/DC12V	──	──
		LED燈珠 R・O・G・W・Y	AC/DC24V	──	──
		LED燈珠 A・PW	AC/DC12V	──	──
		LED燈珠 A・PW	AC/DC24V	──	──

註. 請於型號□中填入操作部位的顏色記號。R（紅色）、O（橙色）、G（綠色）、W（白色）、Y（黃色）、A（藍色）、PW（純白色）

3254_lu_2_1

圓形

動作功能				瞬時動作 (自動復歸型)	操作部位的顏色記號
接點類型	輸出點數	照明方式	外殼顏色	淺灰色	操作部位的顏色記號
通用負載	1C	LED燈球	AC/DC24V	A3PT-90A12-24S[]	R O G W Y A PW
通用負載	2C	LED燈球	AC/DC24V	A3PT-90C12-24S[]	R O G W Y A PW

註. 請於型號□中填入操作部位的顏色記號。R（紅色）、O（橙色）、G（綠色）、W（白色）、Y（黃色）、A（藍色）、PW（純白色）

3254_lu_3_1

選購品、工具

選購品、零組件（僅蓋子）及工具與A3P型為共用。請參閱A3P型。
恕不單賣按鈕顏色、銘板。

安全標準認證額定

UL（File No.E41515）、CSA（File No.LR45258）

一般負載用：

AC125V 5A

AC250V 3A

微小負載用：

AC125V 0.1A

DC30V 0.1A

註. 以開關部單體取得認證。

CCC （GB/T14048.5）

一般負載用：AC250V 3A

DC30V 4A

微小負載用：AC125V 0.1A

DC30V 0.1A

額定

接點額定

一般負載用（鍍銀接點）

額定電壓(V)	無電感負載(A)				電感負載(A)
	電阻負載		集總負載		電感負載		馬達負載
	常閉	常開	常閉	常開	常閉	常開	常閉	常開
AC125	5		0.7		3		1.3
AC250	3		0.5		2		0.8
DC8	5		2		4		3
DC14	5		2		4		3
DC30	4		2		3		3
DC125	0.4		0.05		0.4		0.05
DC250	0.2		0.03		0.2		0.03

註1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min

微小負載用（鍍金接點）

額定	DC30V 0.1A (電阻負載) AC125V 0.1A (電阻負載)
最小適用負載	DC5V 1mA

LED額定

LED燈珠

型號		A3PJ/M2PJ	A3PA/M2PA
使用電壓	額定電壓	額定電流	額定電流
使用電壓	額定電壓	無分割	無分割
DC5V±5%	DC 5V	40mA	20mA
AC/DC12V±5%	AC/DC12V	20mA	10mA
AC/DC24V±5%	AC/DC24V	10mA	10mA

LED燈球

使用電壓	額定電壓	額定電流
DC5V±5%	DC5V	8mA
AC/DC12V±5％	AC/DC12V
AC/DC24V±5%	AC/DC24V

性能

容許操作頻率	機械性	最大120次/min＊1
容許操作頻率	電氣性	最高30次/min
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻	一般負載用	40mΩ以下(預設值)
接觸電阻	微小負載用	100mΩ以下(預設值)
耐電壓	同極端子間	AC1,000V 50/60Hz 1min＊2
	異極端子間	AC2,000V 50/60Hz 1min
	充電金屬部與接地間	AC2,000V 50/60Hz 1min
	各端子與非充電金屬部位之間	AC2,000V 50/60Hz 1min
	燈端子間	AC1,000V 50/60Hz 1min＊3
震動	誤動作	重複振幅1.5mm 10～55Hz (誤動作1ms以內)
衝撃	耐久	最大500m/s²
衝撃	誤動作	最大200m/s² (誤動作1ms以內)
耐久性	機械性	瞬時動作型100萬次以上交替動作型20萬次以上 (設定、復歸為1次)
耐久性	電氣性	10萬次以上
重量		約30g
突波電流	常閉	鍍銀接點型：最大10A
突波電流	常開	鍍銀接點型：最大10A
使用環境溫度		LED燈珠：-10～+40℃ (不可結冰、結露) LED燈球：-10～+50℃ (不可結冰、結露)
使用環境濕度		35～85%RH
保存環境溫度		-25～+65℃
保護構造		IP40
防止觸電保護等級		ClassⅡ
PTI (漏電特性)		175
污染度		3(IEC60947-5-1)

＊1.如為交替動作型，最高60次／min。（設定、復歸為1次）
＊2.微小負載用為600V。
＊3.未安裝白熾燈及LED燈的狀態。

動作特性

型號		A3PJ型系列		A3PA型系列		A3PT型系列
動作特性		瞬時動作模式	交替動作模式	瞬時動作模式	交替動作模式	瞬時動作模式	瞬交替動作模式
動作力道	OF最大	5.88N	6.86N	5.88N	6.86N	3.92N	4.90N
復歸力道	RF最小	0.39N	0.29N	0.39N	0.29N	0.39N	0.29N
整體移動	TT	約3.5mm	約3.5mm	約3.5mm	約3.5mm	約3.5mm	約3.5mm
動作前移動	PT最大	3mm	3mm	3mm	3mm	3mm	3mm
操作行程	LTA最小	──	0.5mm	──	0.5mm	──	0.5mm

（單位：mm）

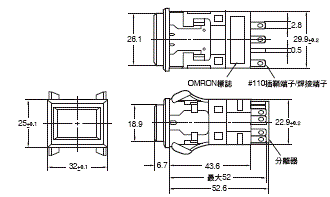

長方形／A3PJ型

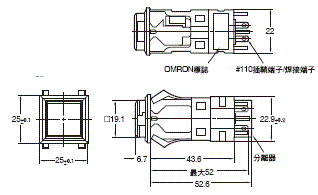

正方形／A3PA型

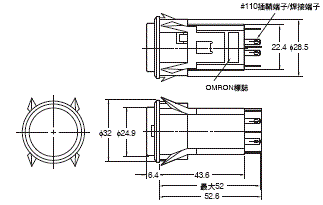

圓形／A3PT型

註. ＃110插鞘端子／焊接端子的板厚為0.5mm。

未指定部分的尺寸公差為±0.4mm。

面板加工圖

（如有使用開關保護罩或防塵蓋，請參閱A3P型的「●安裝開關保護罩時的尺寸」，或「●安裝防塵蓋時的尺寸」。）

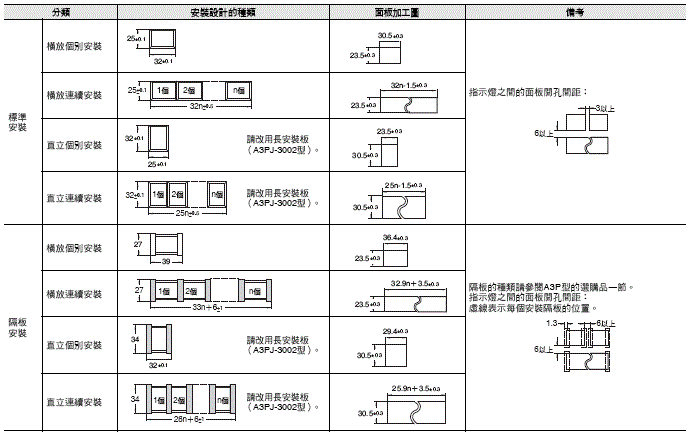

長方形／A3PJ型

註1. n為開關的安裝個數。

2. 安裝面板的板厚為1～5mm。

3. 安裝面板後，可加裝開關保護罩。

4. 若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

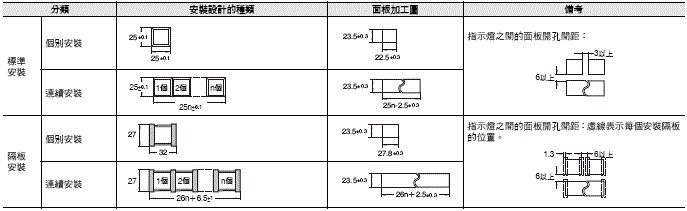

正方形／A3PA型

註1.n為開關安裝個數。

2.安裝面板的板厚為1～5mm。

3.安裝面板後，可加裝開關保護罩。

4.若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

圓形／A3PT型

註1. 安裝面板的板厚為1～5mm。

2. 若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
A3P 超高亮度型規格說明書(舊版)	SGFS-324B-TW5-01 [5525KB]	2022年9月28日 20220928	A3P 超高亮度型規格說明書(舊版)

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
A3P Data Sheet	A229-E1-03 [1247KB]	Apr 01, 2022 20220401	A3P Data Sheet
