| 分 類 |
操作部位狀 | 輸出 點數 |
操作部位的顏色 | ||
|---|---|---|---|---|---|
| 藍色(-A) | 黑色(-B) | 綠色(-G) | |||
| 瞬 時 動 作 |
 |
1 | ZAP-A | ZAP-B | ZAP-G |
| 2 | 2ZAP-A | 2ZAP-B | 2ZAP-G | ||
 |
1 | ZAP-1A | ZAP-1B | ZAP-1G | |
| 2 | 2ZAP-1A | 2ZAP-1B | 2ZAP-1G | ||
 |
1 | ZAP-2A | ZAP-2B | ZAP-2G | |
| 2 | 2ZAP-2A | 2ZAP-2B | 2ZAP-2G | ||
ZAP
產品特色
內含Z型微動開關的長壽型。
因使用微動開關，可直接開閉大容量負載。
利用操作內部的緩衝機構來保護開關部。
由於按鈕採用防水構造，即使在油、水、粉塵飛揚的場所 仍可使用。
操作部位的形狀共有3種，顏色共有6種。
| 分 類 |
操作部位狀 | 輸出 點數 |
操作部位的顏色 | ||
|---|---|---|---|---|---|
| 紅色(-R) | 白色(-W) | 黃色(-Y) | |||
| 瞬 時 動 作 |
|
1 | ZAP-R | ZAP-W | ZAP-Y |
| 2 | 2ZAP-R | 2ZAP-W | 2ZAP-Y | ||
|
1 | ZAP-1R | ZAP-1W | ZAP-1Y | |
| 2 | 2ZAP-1R | 2ZAP-1W | 2ZAP-1Y | ||
|
1 | ZAP-2R | ZAP-2W | ZAP-2Y | |
| 2 | 2ZAP-2R | 2ZAP-2W | 2ZAP-2Y | ||
註. 備有使用於高濕度條件或室外環境的特殊規格品。
詳情另請向本公司洽詢。
選購品
橡膠蓋
在粉塵多之處或油飛揚的場所使用時，請使用專用橡膠蓋。
（但是，不可使用於（2）ZAP-2□型）
| 顏色 | 型號 |
|---|---|
| 藍色(-A) | ZB-A |
| 黑色(-B) | ZB-B |
| 綠色(-G) | ZB-G |
| 紅色(-R) | ZB-R |
| 白色(-W) | ZB-W |
| 黃色(-Y) | ZB-Y |
額定
| 內含開關 | 額定電壓 (V) |
無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | ||||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | ||
| Z-15G5-B | AC125 | 15 | 3 | 1.5 | 15 | 5 | 2.5 | ||
| AC200 | 15 | 2.5 | 1.25 | 15 | 3 | 1.5 | |||
| AC500 | 10 | 1.5 | 0.75 | 6 | 1.5 | 0.75 | |||
| DC8 | 15 | 3 | 1.5 | 15 | 5 | 2.5 | |||
| DC14 | 15 | 3 | 1.5 | 10 | 5 | 2.5 | |||
| DC30 | 6 | 3 | 1.5 | 5 | 5 | 2.5 | |||
| DC125 | 0.5 | 0.5 | 0.5 | 0.05 | 0.05 | 0.05 | |||
| DC250 | 0.25 | 0.25 | 0.25 | 0.03 | 0.03 | 0.03 | |||
註1. 上述數值表示穩定電流。
註2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。
註5. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min
性能
| 容許操作 頻率 |
機械性 | 60次/min |
|---|---|---|
| 電氣性 | 20次/min | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接觸電阻 | 30mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
|
充電金屬部與接地間、 各端子與非充電金屬部間 |
AC2,000V 50/60Hz 1min | |
| 震動 | 誤動作 | 10～55Hz 重複振幅1.5mm (1ms以內) |
| 衝擊 | 耐久 | 最大500m/s2 |
| 誤動作 | 最大200m/s2 (1ms以內) | |
| 耐久性 | 機械性 | 100萬次以上 |
| 電氣性 | 50萬次以上 | |
| 重量 | 約130～210g | |
| 突波電流 | 常閉 | 最大30A |
| 常開 | 最大15A | |
| 使用環境溫度 | -25～+80℃ (不可結冰、結露) | |
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | -25～+80℃ (不可結冰、結露) | |
| 保護構造 | 相當於IP65 (僅按鈕部) | |
| 感電保護等級 | Class Ⅱ | |
| PTI (追蹤特性) | 175 | |
| 污染度 | 3 (IEC947-5-1) | |
動作特性
| 型號 | ZAP-□□ | 2ZAP-□□ | |
|---|---|---|---|
| 動作特性 | |||
| 動作力道 | OF | 5.88～14.71N | 9.81～17.70N |
註. OF依安裝面板的厚度而變化。
接觸形式
| 名稱 | 接觸形式 |
|---|---|
| 雙投型(c接點) |  |
安全標準
內含開關Z-15G5-B經過UL、CSA檢定。
（單位：mm）
在下列各型號末尾的[]中加入顏色記號。關於顏色記號的說明，請參閱「種類」之項目。

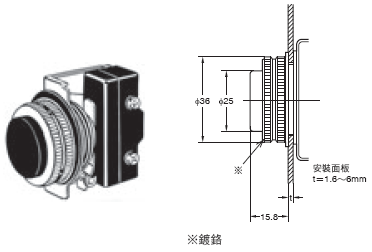

ZAP-[]型
2ZAP-[]型
ZAP-1[]型
2ZAP-1[]型

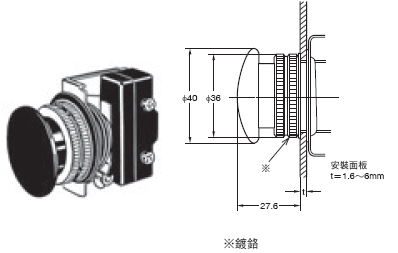

ZAP-2[]型
2ZAP-2[]型
註. 未指定部分的尺寸公差為±0.8mm。

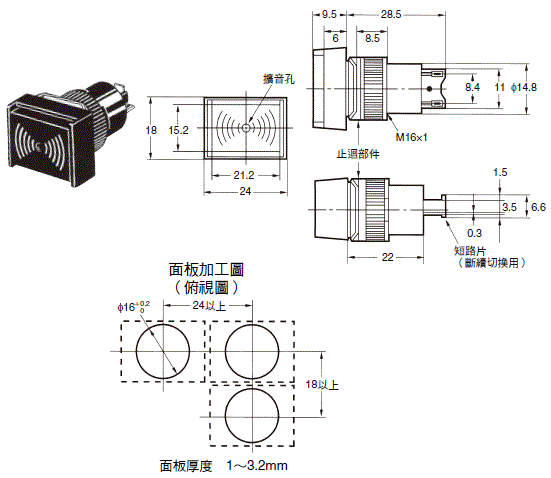

面板開孔尺寸
