M16

M16

產品特色
圓形φ16系列
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

與A16系列按鈕開關相同類型。

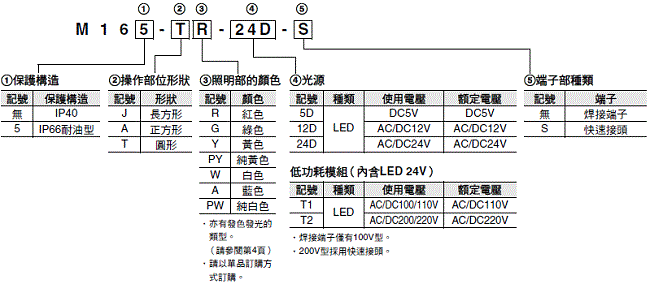

型號構成

型號基準

以照明部・白熾燈/LED・外殼部・插座部為一組的型號。
有關組合的詳細資訊，請參閱種類（下頁）。

M16 種類 3

套裝組合型號

以套裝方式提供照明部、燈部、外殼部及插座部。

M16-J型長方形
焊接端子

形狀 保護構造 IP40 IP66耐油型 照明部的顏色 記號(顏色)＊
照明方式

長方形(M16-J)

1105_lu_1

 LED
(無低功耗模組)		 DC5V M16-J①-5D M165-J①-5D R (紅) Y (黃)G (綠) A (藍)W (白色)PY (純黃色)PW (純白)
AC/DC12V M16-J①-12D M165-J①-12D
AC/DC24V M16-J①-24D M165-J①-24D

M16-A型正方形
焊接端子

形狀 保護構造 IP40 IP66耐油型 照明部的顏色記號(顏色)＊
照明方式

正方形(M16-A)

1105_lu_2

 LED(無低功耗模組) DC5V M16-A①-5D M165-A①-5D R (紅) Y (黃)G (綠) A (藍)PY (純黃)PW (純白)
AC/DC12V M16-A①-12D M165-A①-12D
AC/DC24V M16-A①-24D M165-A①-24D
＊ 型號①之中將填入顏色記號。

M16-T型圓形
焊接端子

形狀 保護構造 IP40 IP66耐油型 照明部的顏色
記號(顏色)＊
照明方式

圓形(M16-T)

1105_lu_3

 LED
(無低功耗模組)		 DC5V M16-T①-5D M165-T①-5D R (紅) Y (黃)
G (綠) A (藍)
W (白色)
PY (純黃)
PW (純白)
AC/DC12V M16-T①-12D M165-T①-12D
AC/DC24V M16-T①-24D M165-T①-24D

註. 氖燈無套裝組合的型號供訂購。請以單品訂購方式訂購。
＊ 型號①之中將填入顏色記號。

模組型號

以套裝方式提供照明部與外殼部。

照明部模組

形狀 分類 形式
1105_lu_4 IP40 長方形(雙向護板) A16-J①M
正方形(雙向護板) A16-A①M
圓形(凸形) A16-T①M
IP66耐油型 長方形(雙向護板) A165-J①M
正方形(雙向護板) A165-A①M
圓形(凸形) A165-T①M
① 之中將填入以下記號。

記號 顏色 備考
R 紅色 LED專用
Y 黃色
PY 純黃色
A 藍色
W 白色 ＊
GY 綠色
＊使用於LED的發光色為白色或純白色時。

插座部模組（LED）

形狀 分類 形式
1105_lu_6 焊接端子 M16-①-②

附低功耗照明 插座部模組（焊接端子）

形狀 分類 型號
1105_lu_7 AC/DC100/110V M16-①-T1
註. 內含LED為AC/DC24V。

快速接頭插座部模組

形狀 分類 型號
1105_lu_8 帶燈 無低功耗照明功能 M16-①-②-S
有低功耗照明功能
註.		 AC/DC 100/110V M16-①-T1-S
AC/DC 200/220V M16-①-T2-S
註. 100V及200V機型均內含AC/DC24V LED。

①② 之中將填入以下記號。

①

記號 顏色
R 紅色
Y 黃色
A 藍色
W 白色
G 綠色

②

記號 種類 使用電壓
5D LED DC5V
12D AC/DC12V
24D AC/DC24V

單品型號

可個別訂購照明部、燈部、外殼部及插座部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修零件時庫存管理的訂購方式。

照明部

LED用

密封性 IP40
形狀

長方形

1105_lu_9

正方形

1105_lu_10

圓形

1105_lu_11
操作部位的顏色
紅色 A16L-JR A16L-AR A16L-TR
黃色 A16L-JY A16L-AY A16L-TY
純黃色 A16L-JPY A16L-APY A16L-TPY
綠色 A16L-JGY A16L-AGY A16L-TGY
白色 ＊ A16L-JW A16L-AW A16L-TW
藍色 A16L-JA A16L-AA A16L-TA

密封性 IP66耐油型
形狀

長方形

1105_lu_9

正方形

1105_lu_10

圓形

1105_lu_11
操作部位的顏色
紅色 A165L-JR A165L-AR A165L-TR
黃色 A165L-JY A165L-AY A165L-TY
純黃色 A165L-JPY A165L-APY A165L-TPY
綠色 A165L-JGY A165L-AGY A165L-TGY
白色 ＊ A165L-JW A165L-AW A165L-TW
藍色 A165L-JA A165L-AA A165L-TA
＊使用於LED的發光色為白色或純白色時。

燈部

LED

使用電壓

高亮度

1105_lu_12
發光顏色 DC5V AC/DC12V AC/DC24V
紅色 A16-5DSR A16-12DSR A16-24DSR
黃色 A16-5DSY A16-12DSY A16-24DSY
綠色 A16-5DSG A16-12DSG A16-24DSG
白色 ＊ A16-5DSW A16-12DSW A16-24DSW
藍色 A16-5DA A16-12DA A16-24DA
純白色 A16-5DPW A16-12DPW A16-24DPW
＊用於照明部的顏色為白色或純黃色時。

外殼部

形狀 分類 形式
1105_lu_14 IP40 長方形 A16-CJM
正方形 A16-CAM
圓形 A16-CTM
IP66耐油型 長方形 A165-CJM
正方形 A165-CAM
圓形 A165-CTM

插座部

形狀 分類 型號

1105_lu_15

焊接端子

 焊接端子 M16-0
PCB端子 M16-0P
快速接頭 M16-S
焊接端子 低功耗照明 100V M16-T1
快速接頭 100V M16-T1-S
200V M16-T2-S

安全標準認證額定

UL、cUL（File No. E41515）

LED燈：DC24V max.
註. 以插座部單體取得認證

額定

使用環境溫度 -10～+55℃ (不可結冰、結露)
使用環境濕度 35～85%RH
保存環境溫度 -25～+65℃ (不可結冰、結露)

高亮度LED燈

額定電壓 額定電流 使用電壓 內含限流電阻器
DC5V 8mA DC5V±5% 紅色、黃色、白色：300Ω
綠色、藍色、純白色：160Ω
AC/DC12V AC/DC12V±5% 紅色、黃色、白色：1kΩ
綠色、藍色、純白色：910Ω
AC/DC24V AC/DC24V±5% 2.4kΩ

性能

快速接頭部

種類 快速接頭
推薦適用電線 絞線0.5mm2或單線φ0.8mm
可使用的電線與抗拉強度 絞線 0.3mm2 0.5mm2 0.75mm2 1.25mm2
單線 φ0.5mm φ0.8mm φ1.0mm --
強度 10N 20N 30N 40N
電線的剝線長度 10±1mm
符合規格 JIS C 2811工業用接線板

（單位：mm）

長方形／M16[]-J型
焊接端子

1105_dm_1

正方形／M16[]-A型
焊接端子

1105_dm_2

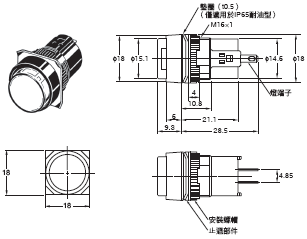

圓型／M16[]-T型
焊接端子

M16 外觀尺寸 3
M16 外觀尺寸 4

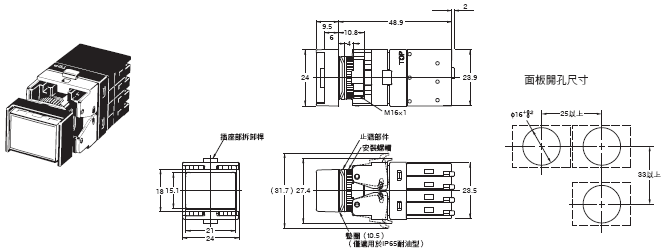

長方形／M16[]-J[]-T1型
低功耗照明
焊接端子

M16 外觀尺寸 5

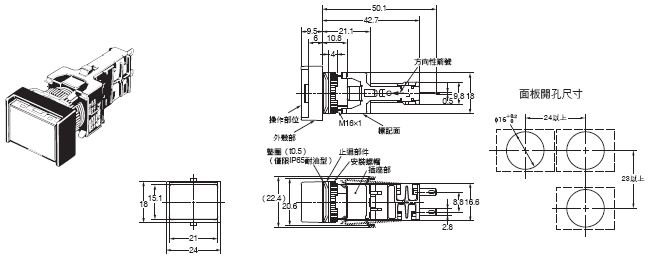

長方形／M16[]-J[]-S型
快速接頭

註. 未指定部分的尺寸公差為±0.4mm。

M16 外觀尺寸 6

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
M16 規格說明書 -
[6300KB] 		2021年4月16日
20210416
 M16 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
M16 Data Sheet -
[3599KB] 		Apr 01, 2021
20210401
 M16 Data Sheet
