以套裝方式提供操作部位、開關部及鑰匙2支。
A165K
產品特色
分離型、圓形φ16系列
與A16型系列同為分離型按鈕開關， 深度僅28.5mm為業界最小等級。
一般負載與微小負載皆可使用的共通接點。
IP65耐油型。
套裝組合型號
焊接端子
長方形
IP65 耐油型
| 凹槽數 | 輸出點數 | 復歸方式 | 拔除鑰匙的位置 | 型號 | |
|---|---|---|---|---|---|
| 兩個凹槽 | 1c | 手動 |  |
左 | A165K-J2ML-1 |
| 右 | A165K-J2MR-1 | ||||
| 左右 | A165K-J2M-1 | ||||
| 自動 |  |
左 | A165K-J2AL-1 | ||
| 2c | 手動 | |
左 | A165K-J2ML-2 | |
| 右 | A165K-J2MR-2 | ||||
| 左右 | A165K-J2M-2 | ||||
| 自動 | |
左 | A165K-J2AL-2 | ||
| 三個凹槽 | 2c | 手動 |  |
中央 | A165K-J3MC-2 |
| 右 | A165K-J3MR-2 | ||||
| 左 | A165K-J3ML-2 | ||||
| 左、中央、右 | A165K-J3M-2 | ||||
正方形
IP65 耐油型
| 凹槽數 | 輸出點數 | 復歸方式 | 拔除鑰匙的位置 | 型號 | |
|---|---|---|---|---|---|
| 兩個凹槽 | 1c | 手動 | |
左 | A165K-A2ML-1 |
| 右 | A165K-A2MR-1 | ||||
| 左右 | A165K-A2M-1 | ||||
| 自動 | |
左 | A165K-A2AL-1 | ||
| 2c | 手動 | |
左 | A165K-A2ML-2 | |
| 右 | A165K-A2MR-2 | ||||
| 左右 | A165K-A2M-2 | ||||
| 自動 | |
左 | A165K-A2AL-2 | ||
| 三個凹槽 | 2c | 手動 | |
中央 | A165K-A3MC-2 |
| 右 | A165K-A3MR-2 | ||||
| 左 | A165K-A3ML-2 | ||||
| 左、中央、右 | A165K-A3M-2 | ||||
圓形
IP65 耐油型
| 凹槽數 | 輸出點數 | 復歸方式 | 拔除鑰匙的位置 | 型號 | |
|---|---|---|---|---|---|
| 兩個凹槽 | 1c | 手動 | |
左 | A165K-T2ML-1 |
| 右 | A165K-T2MR-1 | ||||
| 左右 | A165K-T2M-1 | ||||
| 自動 | |
左 | A165K-T2AL-1 | ||
| 2c | 手動 | |
左 | A165K-T2ML-2 | |
| 右 | A165K-T2MR-2 | ||||
| 左右 | A165K-T2M-2 | ||||
| 自動 | |
左 | A165K-T2AL-2 | ||
| 三個凹槽 | 2c | 手動 | |
中央 | A165K-T3MC-2 |
| 右 | A165K-T3MR-2 | ||||
| 左 | A165K-T3ML-2 | ||||
| 左、中央、右 | A165K-T3M-2 | ||||
單品型號
可個別訂購操作部位、開關部。若套裝訂購之功能無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修零件時庫存管理的訂購方式。
操作部位模組
| 形狀 | 凹槽數 | 復歸方式 | 拔除鑰匙的位置 | 型號 | |
|---|---|---|---|---|---|
|
長方形
|
兩個凹槽 | 手動 |  |
A165K-J2ML | |
 |
A165K-J2MR | ||||
 |
A165K-J2M | ||||
| 自動 |  |
|
A165K-J2AL | ||
| 三個凹槽 | 手動 |  |
A165K-J3MC | ||
|
A165K-J3MR | ||||
|
A165K-J3ML | ||||
|
A165K-J3M | ||||
| 自動 |  |
|
A165K-J3AC | ||
|
正方形
|
兩個凹槽 | 手動 | |
A165K-A2ML | |
|
A165K-A2MR | ||||
|
A165K-A2M | ||||
| 自動 | |
|
A165K-A2AL | ||
| 三個凹槽 | 手動 | |
A165K-A3MC | ||
|
A165K-A3MR | ||||
|
A165K-A3ML | ||||
|
A165K-A3M | ||||
| 自動 | |
|
A165K-A3AC | ||
|
圓形
|
兩個凹槽 | 手動 | |
A165K-T2ML | |
|
A165K-T2MR | ||||
|
A165K-T2M | ||||
| 自動 | |
|
A165K-T2AL | ||
| 三個凹槽 | 手動 | |
A165K-T3MC | ||
|
A165K-T3MR | ||||
|
A165K-T3ML | ||||
|
A165K-T3M | ||||
| 自動 | |
|
A165K-T3AC | ||
開關部
| 形狀 | 分類 | 型號 | |||
|---|---|---|---|---|---|
 |
開關部 | 兩個凹槽 | 1c | 焊接端子 | A16S-2N-1 |
| 2c | A16S-2N-2 | ||||
| 三個凹槽 | 2c | A16S-3N-2 | |||
 |
兩個凹槽 | 1c | PCB端子 | A16S-2N-1P | |
| 2c | A16S-2N-2P | ||||
快速接頭開關部模組
| 形狀 | 分類 | 型號 | 備考 | |||
|---|---|---|---|---|---|---|
 |
通用負載 微小負載共用 |
2c | 2凹槽用 | 不帶燈 | A16-2S | 與按鈕開關用共用 |
| 3凹槽用 | A16S-3N-2LS | - | ||||
選購品、工具
選購品
| 種類 | 形状 | 分類 | 型號 | 使用上的注意事項 |
|---|---|---|---|---|
| 面板插塞 |  |
長方形 | A16ZJ-3003 | 可用來補足因預先增設而裁剪的面板孔。 保護構造：IP40、顏色：黑色 |
| 正方形 | A16ZA-3003 | |||
| 圓 形 | A16ZT-3003 |
工具
| 種類 | 形狀 | 型號 | 適用分類 | 使用上的注意事項 | ||||
|---|---|---|---|---|---|---|---|---|
| 按鈕 開關 |
旋鈕型 選擇開關 |
鑰匙型 選擇開關 |
緊急 停止開關 |
指示燈 | ||||
| 螺帽鎖緊工具 |  |
A16Z-3004 | ● | ● | ● | ● | ● | 便於連續安裝。 |
| 開關部、燈部 更換工具 |
 |
A16Z-5080 | ● | ● | ● | ● | ● | 便於更換開關部 (焊接端子)、 燈部。 |
鑰匙
| 形狀 | 型號 |
|---|---|
 |
A165K-KEY |
安全標準認證額定
UL、cUL（File No. E41515）
AC125V 5A AC250V 3A （General Use）
DC30V 3A （Resistive）
註. 以開關部單體取得認證。
TÜV（EN60947-5-1）（低電壓指令）
AC250V 3A
DC30V 3A
CCC （GB/T14048.5）
AC125V 5A
AC250V 3A
DC30V 3A
額定
開關部額定
| 額定電壓(V) | 電阻負載(A) |
|---|---|
| AC125 | 5 |
| AC250 | 3 |
| DC30 | 3 |
最小適用負載DC5V 1mA
額定值是以下列條件進行實驗的情況。
（1）負 載：電阻負載
（2）安裝狀態：無震動、無衝擊狀態
（3）溫 度：20±2℃
（4）操作頻率：20次／分鐘
接觸形式
| 名稱 | 接觸形式 |
|---|---|
| 雙投型(c接點) |  |
性能
開關部
| 種類 | 鑰匙型選擇開關 | |
|---|---|---|
| 容許操作頻率 | 機械性 | 最高20次/min |
| 電氣性 | 最高10次/min | |
| 絕緣阻抗 | 100MΩmin. (DC500V) | |
| 接觸電阻 | 100mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60z 1min |
| 異極端子間 | AC2,000V 50/60z 1min | |
| 各端子與接地間 | AC2,000V 50/60z 1min | |
| 震動 | 誤動作 | 10～55Hz 重複振幅1.5mm(誤動作1ms以內) |
| 衝擊 | 耐久 | 最大500m/s2 |
| 誤動作 | 最大150m/s2 (誤動作1ms以內) | |
| 耐久性 | 機械性 | 25萬次以上(鑰匙的拔插耐久性為1萬次以上) |
| 電氣性 | 10萬次以上 | |
| 感電保護等級 | ClassⅡ | |
| PTI (追蹤特性) | 175 | |
| 污染度 | 3(IEC60947-5-1) | |
| 重量 | 約26.5g(內附1支2c鑰匙的狀態) | |
| 使用環境溫度 | -10～+55℃(不可結冰、結露) | |
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | -25～+65℃(不可結冰、結露) | |
快速接頭部
| 種類 | 快速接頭 | ||||
|---|---|---|---|---|---|
| 推薦適用電線 | 絞線0.5mm2或單線φ0.8mm | ||||
| 可使用的電線與抗拉強度 | 絞線 | 0.3mm2 | 0.5mm2 | 0.75mm2 | 1.25mm2 |
| 單線 | φ0.5mm | φ0.8mm | φ1.0mm | - | |
| 強度 | 10N | 20N | 30N | 40N | |
| 電線的剝線長度 | 10±1mm | ||||
| 符合規格 | JIS C 2811 工業用接線板 | ||||
動作特性
| 種類 | 鑰匙型選擇開關 | ||
|---|---|---|---|
| 特性 | 兩個凹槽 | 三個凹槽 | |
| 動作力道 OF最大 | 0.1N・m | ||
| 設定位置 SP | 90±5° | 45 +10,0 | |
操作角度
註.（ ）內為自動復歸型時。
FP：自由位置
接點架構
| 凹槽數 | 接點架構 | ||||
|---|---|---|---|---|---|
| 1c | 2c | ||||
| 位置 | SW | 位置 | SW2 | SW１ | |
| 兩個凹槽 |  |
 |
|
|
|
 |
 |
|
|
|
|
| 三個凹槽 | |
|
|
||
 |
|
|
|||
|
|
|
|||
（單位：mm）
註. 未指定部分的尺寸公差為±0.4mm。
此外觀尺寸為開關輸出點數為2者。

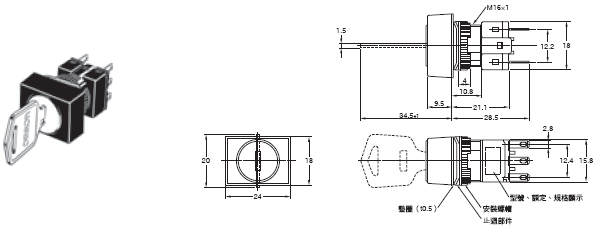

長方形／A165K-J型
焊接端子／插鞘端子＃110
＊面板加工圖請參閱A165S/W型。

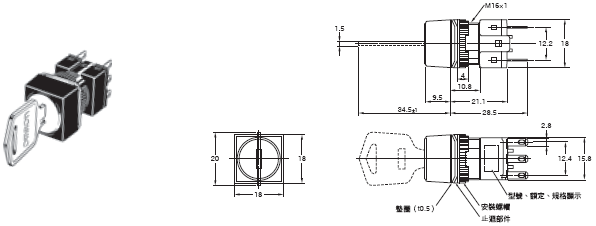

正方形／A165K-A型
焊接端子／插鞘端子＃110
＊面板加工圖請參閱A165S/W型。

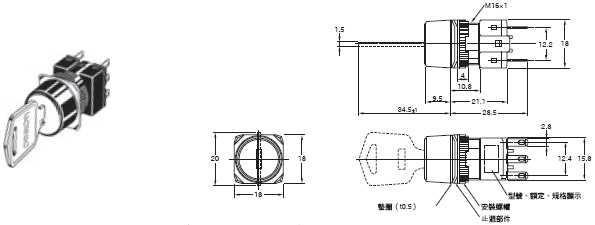

圓形／A165K-T型
焊接端子／插鞘端子＃110
＊面板加工圖請參閱A165S/W型。
・此外觀尺寸為開關輸出點數為2者。
・如為不帶燈者，亦會附帶燈端子。
・下圖以長方形為代表記載。

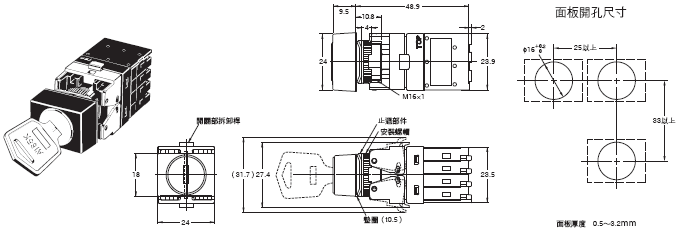

長方形／A165K[]-2S型
快速接頭
