A16

A16

產品特色
分離型、圓形φ16系列
商品洽詢

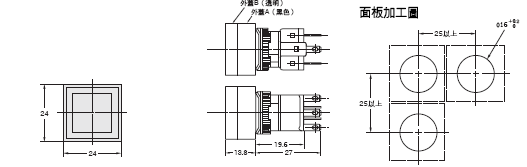

- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

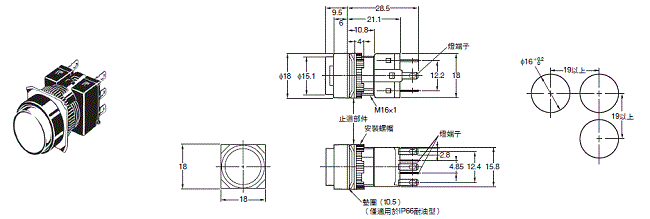

深度僅28.5mm為業界最小等級。

可拆卸的開關部。

一般負載與微小負載皆可使用的共用接點。

易於配線的端子配置方式。

EN60947-5-1認證。

機種一覽

形状
長方形 正方形 圓形
焊接端子
1101_lu_1_1
 A16[]-J系列
1101_lu_1_5
 A16[]-A系列
1101_lu_1_9
 A16[]-T系列
PCB端子
1101_lu_1_2
 A16[]-J系列
1101_lu_1_6
 A16[]-A系列
1101_lu_1_10
 A16[]-T系列
低功耗照明
焊接端子
1101_lu_1_3
 A16[]-J系列
1101_lu_1_7
 A16[]-A系列
1101_lu_1_11
 A16[]-T系列
快速接頭
1101_lu_1_4
 A16[]-J系列
1101_lu_1_8
 A16[]-A系列
1101_lu_1_12
 A16[]-T系列

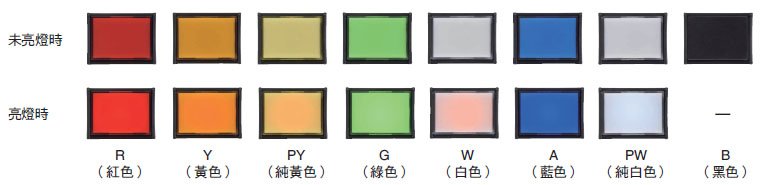

按鈕顏色一覽

下列所示未亮燈時及亮燈時的按鈕顏色僅供參考。 實際顏色可能有所不同。

1101_lu_2

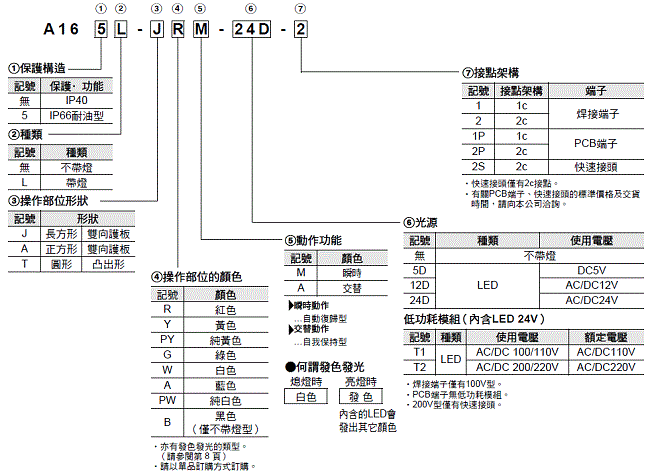

型號構成

型號基準
操作部位、LED （僅帶燈類型）、外殼部、開關部套裝的型號說明。
有關組裝的詳細資訊，請瀏覽「種類」頁面。

A16 種類 4

套裝組合型號

以套裝方式提供操作部位、LED （僅帶燈類型）、外殼部、開關部。


焊接端子

1101_lu_1

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED無變壓器 DC5V A16L-J①M-5D-1 A16L-J①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A16L-J①M-12D-1 A16L-J①A-12D-1
AC/DC24V A16L-J①M-24D-1 A16L-J①A-24D-1
不帶燈 A16-J①M-1 A16-J①A-1
2c LED無變壓器 DC5V A16L-J①M-5D-2 A16L-J①A-5D-2
AC/DC12V A16L-J①M-12D-2 A16L-J①A-12D-2
AC/DC24V A16L-J①M-24D-2 A16L-J①A-24D-2
不帶燈 A16-J①M-2 A16-J①A-2
＊1. 型號① 的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

A16 種類 6

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED無變壓器 DC5V A165L-J①M-5D-1 A165L-J①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A165L-J①M-12D-1 A165L-J①A-12D-1
AC/DC24V A165L-J①M-24D-1 A165L-J①A-24D-1
不帶燈 A165-J①M-1 A165-J①A-1
2c LED無變壓器 DC5V A165L-J①M-5D-2 A165L-J①A-5D-2
AC/DC12V A165L-J①M-12D-2 A165L-J①A-12D-2
AC/DC24V A165L-J①M-24D-2 A165L-J①A-24D-2
不帶燈 A165-J①M-2 A165-J①A-2
＊1. 型號①的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

1101_lu_1-2

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED無變壓器 DC5V A16L-A①M-5D-1 A16L-A①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A16L-A①M-12D-1 A16L-A①A-12D-1
AC/DC24V A16L-A①M-24D-1 A16L-A①A-24D-1
不帶燈 A16-A①M-1 A16-A①A-1
2c LED無變壓器 DC5V A16L-A①M-5D-2 A16L-A①A-5D-2
AC/DC12V A16L-A①M-12D-2 A16L-A①A-12D-2
AC/DC24V A16L-A①M-24D-2 A16L-A①A-24D-2
不帶燈 A16-A①M-2 A16-A①A-2
＊1. 型號①的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

A16 種類 10

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED無變壓器 DC5V A165L-A①M-5D-1 A165L-A①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A165L-A①M-12D-1 A165L-A①A-12D-1
AC/DC24V A165L-A①M-24D-1 A165L-A①A-24D-1
不帶燈 A165-A①M-1 A165-A①A-1
2c LED無變壓器 DC5V A165L-A①M-5D-2 A165L-A①A-5D-2
AC/DC12V A165L-A①M-12D-2 A165L-A①A-12D-2
AC/DC24V A165L-A①M-24D-2 A165L-A①A-24D-2
不帶燈 A165-A①M-2 A165-A①A-2
＊1. 型號①的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

A16 種類 12

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED
無變壓器		 DC5V A16L-T①M-5D-1 A16L-T①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A16L-T①M-12D-1 A16L-T①A-12D-1
AC/DC24V A16L-T①M-24D-1 A16L-T①A-24D-1
不帶燈 A16-T①M-1 A16-T①A-1
2c LED
無變壓器		 DC5V A16L-T①M-5D-2 A16L-T①A-5D-2
AC/DC12V A16L-T①M-12D-2 A16L-T①A-12D-2
AC/DC24V A16L-T①M-24D-2 A16L-T①A-24D-2
不帶燈 A16-T①M-2 A16-T①A-2
＊1. 型號①的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

A16 種類 14

項目 瞬時動作
(自動復歸型)		 交替動作
(自我保持型)		 操作部位的顏色記號
(顏色)＊1
輸出點數 照明方法 使用電壓
1c LED
無變壓器		 DC5V A165L-T①M-5D-1 A165L-T①A-5D-1 R （紅色） Y （黃色）
PY （純黃色）
G （綠色） A （藍色）
W （白色）
B （黑色）＊2
PW （純白色）＊3
AC/DC12V A165L-T①M-12D-1 A165L-T①A-12D-1
AC/DC24V A165L-T①M-24D-1 A165L-T①A-24D-1
不帶燈 A165-T①M-1 A165-T①A-1
2c LED
無變壓器		 DC5V A165L-T①M-5D-2 A165L-T①A-5D-2
AC/DC12V A165L-T①M-12D-2 A165L-T①A-12D-2
AC/DC24V A165L-T①M-24D-2 A165L-T①A-24D-2
不帶燈 A165-T①M-2 A165-T①A-2
＊1. 型號①的部分有標示操作部位的顏色的記號。
＊2. B （黑色）僅有不帶燈的型號。
＊3. PW （純白色）僅有LED的型號。

套裝組合型號

以套裝方式提供操作部位、LED、外殼部、開關部。

低功耗照明焊接端子

A16 種類 17

註. 快速接頭上有額定電壓AC/DC200～220V （T2類型）。

項目 瞬時動作(自動復歸型) 交替動作(自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓 套裝型號 套裝型號
1c LED (內含低功耗照明功能) AC/DC
100/110V		 A16L-[]①M-T1-1 A16L-[]①A-T1-1 R (紅色) Y (黃色)
PY (純黃色)
G (綠色)W (白色)
A (藍色)
PW (純白色)
2c AC/DC
100/110V		 A16L-[]①M-T1-2 A16L-[]①A-T1-2
＊1. 型號上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。

A16 種類 19

項目 瞬時動作(自動復歸型) 交替動作(自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓 套裝型號 套裝型號
1c LED(內含低功耗照明功能) AC/DC
100/110V		 A165L-[]①M-T1-1 A165L-[]①A-T1-1 R (紅色) Y (黃色)
PY (純黃色)
G (綠色)W (白色)
A (藍色)
PW (純白色)
2c AC/DC
100/110V		 A165L-[]①M-T1-2 A165L-[]①A-T1-2
＊1. 型號上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。

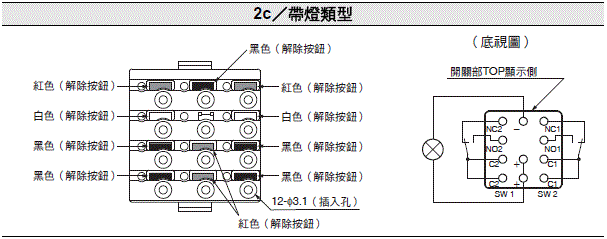

快速接頭

A16 種類 21

項目 瞬時動作(自動復歸型) 交替動作(自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓 套裝型號 套裝型號
2c LED DC5V A16L-[]①M-5D-2S A16L-[]①A-5D-2S R (紅色)
Y (黃色)
PY (純黃色)
G (綠色)
W (白色)
A (藍色)
PW ( 純白色)
B (黑色)＊2
AC/DC12V A16L-[]①M-12D-2S A16L-[]①A-12D-2S
AC/DC24V A16L-[]①M-24D-2S A16L-[]①A-24D-2S
LED(內含低功耗照明功能) AC/DC
100～110V		 A16L-[]①M-T1-2S A16L-[]①A-T1-2S
AC/DC
200～220V		 A16L-[]①M-T2-2S A16L-[]①A-T2-2S
不帶燈 A16-[]①M-2S A16-[]①A-2S
＊1. 型號上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。
＊2. B （黑色）僅有不帶燈的型式。

A16 種類 23

項目 瞬時動作 (自動復歸型) 交替動作 (自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓 套裝型號 套裝型號
2c LED DC5V A165L-[]①M-5D-2S A165L-[]①A-5D-2S R (紅色)
Y (黃色)
PY (純黃色)
G (綠色)
W (白色)
A (藍色)
PW ( 純白色)
B (黑色)＊2
AC/DC12V A165L-[]①M-12D-2S A165L-[]①A-12D-2S
AC/DC24V A165L-[]①M-24D-2S A165L-[]①A-24D-2S
LED(內含低功耗照明功能) AC/DC
100～110V		 A165L-[]①M-T1-2S A165L-[]①A-T1-2S
AC/DC
200～220V		 A165L-[]①M-T2-2S A165L-[]①A-T2-2S
不帶燈 A165-[]①M-2S A165-[]①A-2S
＊1. 型號上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。
＊2. B （黑色）僅有不帶燈的型式。

套裝組合型號

以套裝方式提供操作部位、LED （僅帶燈類型）、外殼部、開關部。

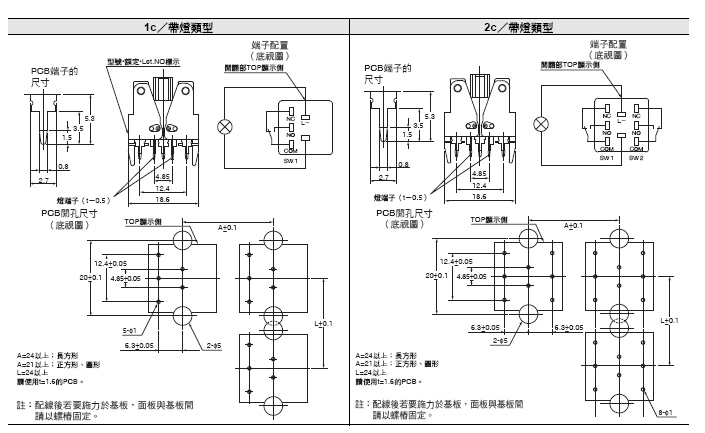

PCB端子類型

A16 種類 26

項目 交替動作(自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓
1c LED DC5V A16L-[]①M-5D-1P R (紅色 )
Y (黃色)
PY (純黃色)
G (綠色)
A (藍色)
W (白色)
B (黑色)＊2
AC/DC12V A16L-[]①M-12D-1P
AC/DC24V A16L-[]①M-24D-1P
不帶燈 A16-[]①M-1P
2c LED DC5V A16L-[]①M-5D-2P
AC/DC12V A16L-[]①M-12D-2P
AC/DC24V A16L-[]①M-24D-2P
不帶燈 A16-[]①M-2P
註. 有關選擇開關、鑰匙選擇開關，請另洽本公司。
＊1. 型號[]上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。
＊2. B （黑色）僅有不帶燈的型式。

A16 種類 28

項目 交替動作(自我保持型) 操作部位的顏色記號 (顏色)＊1
輸出點數 照明方法 使用電壓
1c LED DC5V A165L-[]①M-5D-1P R (紅色 )
Y (黃色)
PY (純黃色)
G (綠色)
A (藍色)
W (白色)
B (黑色)＊2
AC/DC12V A165L-[]①M-12D-1P
AC/DC24V A165L-[]①M-24D-1P
不帶燈 A165-[]①M-1P
2c LED DC5V A165L-[]①M-5D-2P
AC/DC12V A165L-[]①M-12D-2P
AC/DC24V A165L-[]①M-24D-2P
不帶燈 A165-[]①M-2P
註. 有關選擇開關、鑰匙選擇開關，請另洽本公司。
＊1. 型號[]上有標示操作部位形狀：J （長方形）、A （正方形）、T （圓形）的記號，在A的部分有標示操作部位顏色的記號。
＊2. B （黑色）僅有不帶燈的型式。

關於LED帶燈類型的有色發光與發色發光

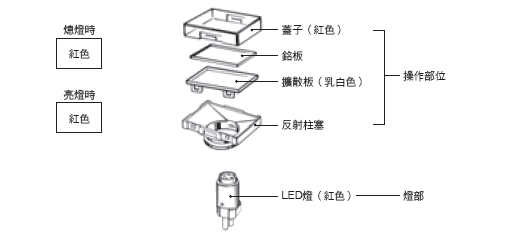

所謂有色發光，是指照明部位表面的顏色在LED亮燈與熄燈時，皆為相同的顏色。
例）發光色為紅色時

A16 種類 30

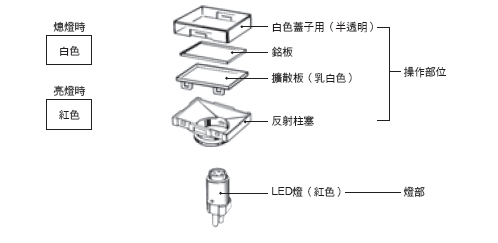

所謂 發色發光，是指照明部位表面的顏色在LED熄燈時為白色，亮燈時會發出LED燈發光色的光線。
例）發光色為紅色時

A16 種類 31

訂購方法…若選擇發色發光，請以下列的單品型號分別訂購操作部位、外殼部、燈部、開關部。

亮燈時的發光色 操作部位 外殼部 燈部(LED) 開關部
紅色 IP40
A16L-[]W
IP66
A165L-[]W
請在[]中指定下列的
記號。
J：長方形
A：正方形
T：圓形		 IP40
・瞬時：A16-C[]M
・交替：A16-C[]A
IP66
・瞬時：A165-C[]M
・交替：A165-C[]A
請在[]中指定下列的記號。
J：長方形 (雙向護板)
A：正方形 (雙向護板)
T：圓形 (凸形)		 A16-[]DSR 請在[]中指定下列的記號。
5 ：DC5V用
12：AC/DC12V用
24：AC/DC24V用		 請參閱第 14 頁。可任意安裝各種開關。
黃色 A16-[]DSY
綠色 A16-[]DSG
藍色 A16-[]DA

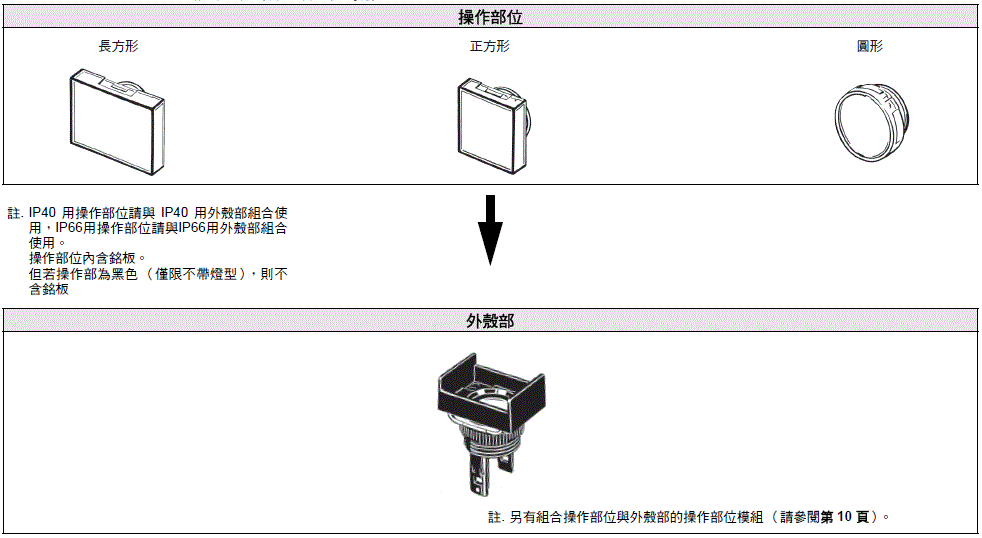

單品型號

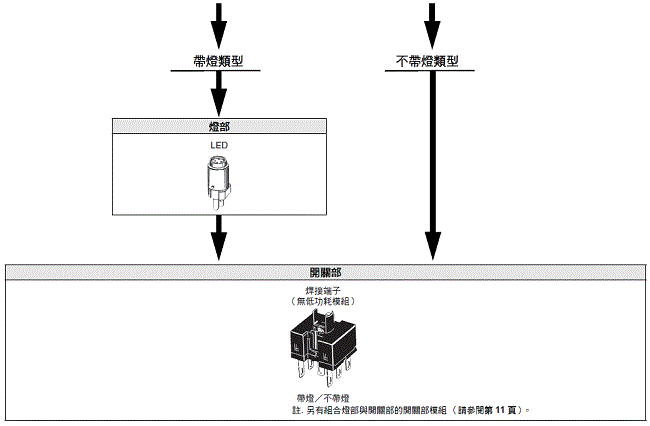

可個別訂購操作部位、燈部、外殼部、開關部。若整套訂購無法滿足使用需求時，可自行搭配訂購。
亦可用來做為維修零組件時庫存管理的訂購方式。
1101_lu_18
1101_lu_19

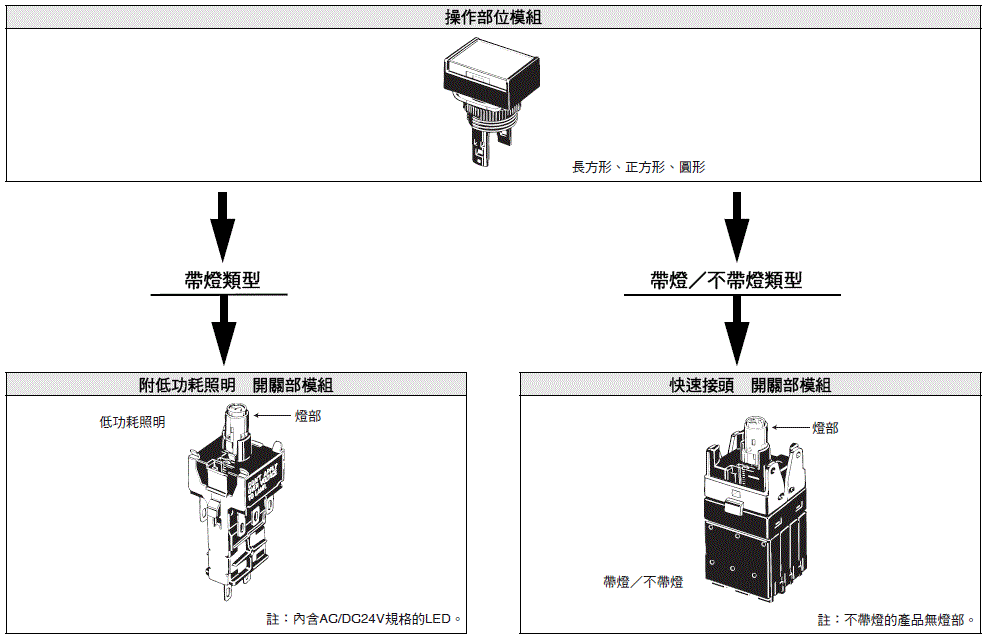

模組型號

請選擇操作部位模組（操作部位、外殼部）與開關部模組（燈部、開關部）。

1101_lu_20

模組型號

以套裝方式提供操作部位與外殼部。

操作部位模組

形狀 分類 型號
1101_lu_13_1
 IP40 瞬時 長方形 (雙向護板) A16-J[]M
正方形 (雙向護板) A16-A[]M
圓形 (凸形) A16-T[]M
交替 長方形 (雙向護板) A16-J[]A
正方形 (雙向護板) A16-A[]A
圓形 (凸形) A16-T[]A
IP66耐油型 瞬時 長方形 (雙向護板) A165-J[]M
正方形 (雙向護板) A165-A[]M
圓形 (凸形) A165-T[]M
交替 長方形 (雙向護板) A165-J[]A
正方形 (雙向護板) A165-A[]A
圓形 (凸形) A165-T[]A

□之中將填入以下記號。

記號 顏色 備考
R 紅色 LED、不帶燈共用
Y 黃色
PY 純黃色
A 藍色
W 白色
GY 綠色 LED專用
G 綠色 不帶燈共用
B 黑色 不帶燈專用
＊使用於LED的發光色為白色或純白色時。

模組型號

以套裝方式提供開關部與燈部。

開關部模組（LED）

形状 分類 型號
1101_lu_24_1
 一般負載
微小負載共用		 焊接端子 1c A16L-①-②-1
2c A16L-①-②-2
PCB端子 1c A16L-①-②-1P
2c A16L-①-②-2P

附低功耗照明的開關部模組（焊接端子）

型狀 分類 使用電壓 型號
1101_lu_25_1
 一般負載
微小負載共用		 1c AC/DC100/110V A16L-①-T1-1
2c AC/DC100/110V A16L-①-T1
註. 內含AC/DC24V規格的LED。

快速接頭開關部模組

型狀 分類 型號
1101_lu_26_1
 一般負載
微小負載共用		 2c 不帶燈 A16-2S
有燈 無低功耗照明功能 A16L-[]①-[]②-2S
有低功耗照明功能 AC/DC100/110V A16L-[]①-T1-2S
AC/DC200/220V A16L-[]①-T2-2S
註. 100V類型及200V類型皆內含AC/DC24V規格的LED。

①②之中將填入以下記號。

①

記號 顏色
R 紅色
Y 黃色
G 綠色
W 白色
A 藍色

②

記號 種類 使用電壓
5D LED DC5V
12D AC/DC12V
24D AC/DC24V
註. 操作部位為PY （純黃色）時，開關部模組（LED）請使用W （白色）。

單品型號

可個別訂購操作部位、燈部、外殼部、開關部。若整套訂購無法滿足使用需求時，可自行搭配訂購。

亦可用來做為維修零組件時庫存管理的訂購方式。


操作部位
LED用

密封性 IP40
形狀 長方形
1101_lu_29_1
 正方形
1101_lu_29_2
 丸形
1101_lu_29_3
操作部位的顏色
紅色 A16L-JR A16L-AR A16L-TR
黃色 A16L-JY A16L-AY A16L-TY
純黃色 A16L-JPY A16L-APY A16L-TPY
綠色 A16L-JGY A16L-AGY A16L-TGY
白色＊ A16L-JW A16L-AW A16L-TW
藍色 A16L-JA A16L-AA A16L-TA

密封性 IP66耐油型
形狀 長方形
1101_lu_30_1
 正方形
1101_lu_30_2
 丸形
1101_lu_30_3
操作部位的顏色
紅色 A165L-JR A165L-AR A165L-TR
黃色 A165L-JY A165L-AY A165L-TY
純黃色 A165L-JPY A165L-APY A165L-TPY
綠色 A165L-JGY A165L-AGY A165L-TGY
白色＊ A165L-JW A165L-AW A165L-TW
藍色 A165L-JA A165L-AA A165L-TA
＊使用於LED的發光色為白色或純白色時。

不帶燈類型用（與白熾燈用單品共用。）

密封性 IP40
形狀 長方形
1101_lu_30_1
 正方形
1101_lu_30_2
 圓形
1101_lu_29_3
操作部位的顏色
紅色 A16L-JR A16L-AR A16L-TR
黃色 A16L-JY A16L-AY A16L-TY
純黃色 A16L-JPY A16L-APY A16L-TPY
綠色 A16L-JG A16L-AG A16L-TG
白色 A16L-JW A16L-AW A16L-TW
藍色 A16L-JA A16L-AA A16L-TA
黑色 A16L-JB A16L-AB A16L-TB

密封性 IP66耐油型
形狀 長方形
1101_lu_30_1
 正方形
1101_lu_30_2
 圓形
1101_lu_30_3
操作部位的顏色
紅色 A165L-JR A165L-AR A165L-TR
黃色 A165L-JY A165L-AY A165L-TY
純黃色 A165L-JPY A165L-APY A165L-TPY
綠色 A165L-JG A165L-AG A165L-TG
白色 A165L-JW A165L-AW A165L-TW
藍色 A165L-JA A165L-AA A165L-TA
黑色 A165L-JB A165L-AB A165L-TB

燈部

LED

使用電壓 高輝度
1101_lu_32_1
發光顏色 DC5V AC/DC12V AC/DC24V
紅色 A16-5DSR A16-12DSR A16-24DSR
黃色 A16-5DSY A16-12DSY A16-24DSY
綠色 A16-5DSG A16-12DSG A16-24DSG
白色＊ A16-5DSW A16-12DSW A16-24DSW
藍色 A16-5DA A16-12DA A16-24DA
純白色 A16-5DPW A16-12DPW A16-24DPW
註1. 使用一般亮度的LED燈時，請選擇使用A3C型的燈。
2. 使用於低功耗照明時，請使用A16-24D[]型。不可使用AC/DC24V規格以外的LED燈。
＊用於操作部位的顏色為白色或純黃色時。

外殼部

形狀 分類 型號
1101_lu_34_1
 IP40 瞬時 長方形 (雙向護板) A16-CJM
正方形 (雙向護板) A16-CAM
圓形 (凸形) A16-CTM
交替 長方形 (雙向護板) A16-CJA
正方形 (雙向護板) A16-CAA
圓形 (凸形) A16-CTA
IP66耐油形 瞬時 長方形 (雙向護板) A165-CJM
正方形 (雙向護板) A165-CAM
圓形 (凸形) A165-CTM
交替 長方形 (雙向護板) A165-CJA
正方形 (雙向護板) A165-CAA
圓形 (凸形) A165-CTA

開關部

形狀 分類 型號
焊接端子
1101_lu_35_1
 帶燈類型
不帶燈類型共用		 一般負載
微小負載共用		 1c A16-1
2c A16-2
PCB端子
1101_lu_35_2
 1c A16-1P
2c A16-2P
快速接頭
1101_lu_35_3
 2c A16-2S

低功耗照明 開關部

形狀 分類 型號
焊接端子
1101_lu_36_1
 100V 一般負載
微小負載共用		 1c A16-T1-1
2c A16-T1-2
快速接頭
1101_lu_36_2
 100V 2c A16-T1-2S
200V A16-T2-2S

註. 在低功耗照明開關部上請使用A16-24D[]型。不可使用AC/DC24V規格以外的LED燈。

選購品、零組件、工具

選購品

種類 形狀 分類 型號 使用上的注意事項
開關保護罩
1101_lu_37_1
 長方形用 A16ZJ-5050 不可與防塵蓋一併使用。
正方形、圓形用 A16ZA-5050
防塵蓋
1101_lu_37_2
 長方形用 A16ZJ-5060 不可與開關保護罩一併使用。
可在安裝防塵蓋的狀態下直接操作開關。
正方形用 A16ZA-5060
圓形用 A16ZT-5060

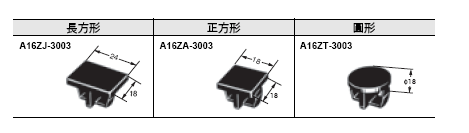

面板插塞
1101_lu_37_3
 長方形 A16ZJ-3003 可用來補足因預先增設而裁剪的面板孔。
保護構造：IP40、顏色：黑色
正方形 A16ZA-3003
圓形 A16ZT-3003

零組件

種類 形狀 分類 型號 使用上的注意事項
銘板
1101_lu_38_1
 長方形 乳白色 A16ZJ-5204 ・操作部位已裝有標準配備。
但若操作部為黑色 (僅限不帶燈型)則除外
正方形 乳白色 A16ZA-5204
圓形 乳白色 A16ZT-5204
彩色蓋子
(IP40用)		 長方形
1101.lu_32-2


正方形
1101.lu_32-3


圓形
1101.lu_32-4
 LED/
不帶燈用共用		 白色 A16Z[]-5001W ・請在[]中指定下列的記號。
J：長方形
A：正方形
T：圓形
・操作部位已裝有標準配備。
欲更變顏色等，請先行提出。
・如為LED燈用，請配合
LED的發光顏色使用。
・IP40用與IP66耐油型用的
材質不同，請配合開關規
格選擇。
紅色 A16Z[]-5001R
黃色 A16Z[]-5001Y
純黃色 A16Z[]-5001PY
藍色 A16Z[]-5001A
LED用專用 綠色 A16Z[]-5001GY
不帶燈用專用 綠色 A16Z[]-5001G
不帶燈用專用 黑色 A16Z[]-5011B
彩色蓋子
(IP66耐油型用)		 LED/白熾燈/
不帶燈用共用		 白色 A16Z[]-5101W
紅色 A16Z[]-5101R
黃色 A16Z[]-5101Y
純黃色 A16Z[]-5101PY
藍色 A16Z[]-5101A
LED用專用 綠色 A16Z[]-5101GY
白熾燈/不帶燈用共用 綠色 A16Z[]-5101G
不帶燈用專用 黑色 A16Z[]-5111B

工具

種類 形狀 型號 適用分類 使用上的注意事項
按鈕開關 旋鈕型
選擇開關		 鑰匙型
選擇開關		 緊急停止
開關		 指示燈
操作部位
更換工具
1101_lu_39_1
 A3PJ-5080 ● - - - ● 便於更換操作部位。
螺帽
鎖緊工具
1101_lu_39_2
 A16Z-3004 ● ● ● ● ● 便於連續安裝。
開關部、燈部
更換工具
1101_lu_39_3
 A16Z-5080 ● ● ● ● ● 便於更換開關部(焊接端子)、燈部。

安全規格認證額定

UL、cUL（File No. E41515)

AC125V 5A、AC250V 3A （General Use）
DC30V 3A （Resistive）

註. 以開關部單體取得認證

TÜV（EN60947-5-1）（低電壓指令)

AC250V 3A
DC30V 3A

CCC （GB/T14048.5）

AC125V 5A
AC250V 3A
DC30V 3A

額定

開關部額定

額定電壓(V) 抵抗負荷(A)
AC125 5
AC250 3
DC30 3
最小適用負載DC5V 1mA
額定值是以下列條件進行實驗的情況。
（1）負 載：電阻負載
（2）安裝狀態：無震動、無衝擊狀態
（3）溫 度：20±2℃
（4）操作頻率：20次／分鐘

接觸形式

名稱 接觸型號
雙投型
( c接點 )
1101.sp_2-1

高亮度LED燈

額定電壓 額定電流 使用電壓 內含限流電阻器
DC5V 8mA DC5V±5% 紅色、黃色、白色：300Ω
綠色、藍色、純白色：160Ω
AC/DC12V AC/DC12V±5% 紅色、黃色、白色：1kΩ
綠色、藍色、純白色：910Ω
AC/DC24V AC/DC24V±5% 2.4kΩ

低功耗模組（LED燈）

額定電壓 使用電壓 適用燈泡
AC/DC110V AC/DC100/110V (90～121V) LED燈
A16-24DS[]
AC/DC220V AC/DC200/220V (180～242V)

性能

開關部

項目 種類 按鈕開關
容許操
作頻率		 機械性 瞬時動作型：最大120次/min
交替動作型：最大60次/min ＊1
電氣性 最大20次/min ＊1
絕緣阻抗 100MΩ min. (at 500 VDC )
接觸電 100mΩ以下 ( 預設值 )
耐電壓 同極端子間 AC1,000V 50/60Hz 1min
異極端子間 AC2,000V 50/60Hz 1min
各端子與接地間 AC2,000V 50/60Hz 1min
燈端子間 AC1,000V 50/60Hz 1min ＊2
振動 誤動作 10～55Hz 複振幅1.5mm (誤動作1ms以內)
衝撃 耐久 最大500m/s2
誤動作 最大150m/s2 (誤動作1ms以內)
耐久性 機械性 瞬時動作型：200萬次以上
交替動作型：20萬次以上 ＊1
電氣性 10萬次以上 ＊1
感電保護等級 ClassⅡ
PTI (追踪特性) 175
污染度 3 ( IEC60947-5-1 )
重量 約10g ( 帶燈類型2c 焊接端子 )
保護構造 IP40：A16、IP66耐油型：A165 ＊3
使用環境溫度 -10～+55℃ ( 不可結冰結露 )
使用環境濕度 35～85%RH
保存環境溫度 -25～+65℃ (不可結冰結露 )
＊1. 交替動作型中，設定、重新設定計為1次。
＊2. 未安裝LED的狀態。
＊3. 為面板前方的保護構造。

快速接頭部

種類 快速接頭
推薦適用電線 絞線0.5mm2或單線φ0.8mm
可使用的電線
與抗拉強度		 絞線 0.3mm2 0.5mm2 0.75mm2 1.25mm2
單線 φ0.5mm φ0.8mm φ1.0mm -
強度 10N 20N 30N 40N
電線的剝線長度 10±1mm
符合規格 JIS C 2811 工業用接線板

動作特性

種類 按鈕開關
特性 IP40 IP66耐油型
動作力道 OF最大 4.41N 4.91N
復歸力道 RF最小 0.29N
整體移動 TT 約3mm
動作前移動 PT最大 2.5mm
操作行程 LTA最小＊ 0.5mm
＊操作行程僅限於交替動作型。

（單位：mm）

・此外觀尺寸為開關輸出點數為2者。

・如為不帶燈者，亦會附帶燈端子。

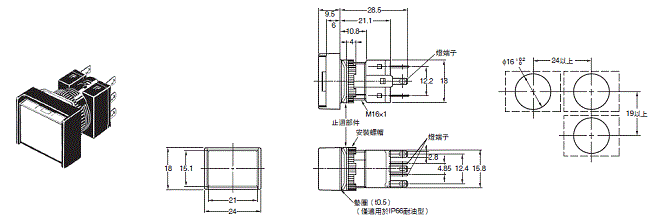

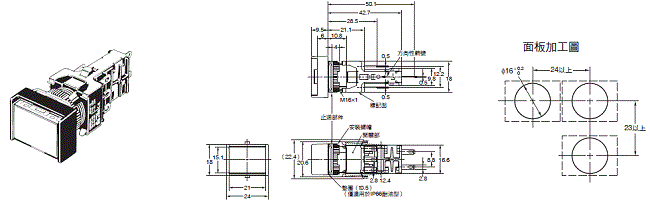

長方形／A16[]-J型
焊接端子/插鞘端子#110 t=0.5

A16 外觀尺寸 2

面板加工圖請參閱第 21 頁。

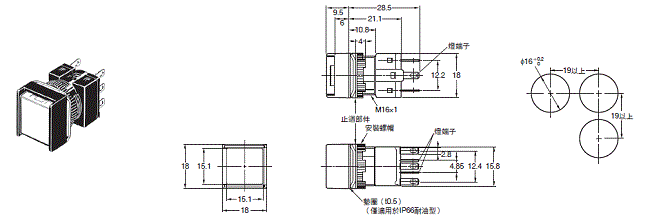

正方形／A16[]-A型
焊接端子/插鞘端子#110 t=0.5

A16 外觀尺寸 3

面板加工圖請參閱第 21 頁。

圓形／A16[]-T型
焊接端子/插鞘端子#110 t=0.5

A16 外觀尺寸 4

面板加工圖請參閱第 21 頁。

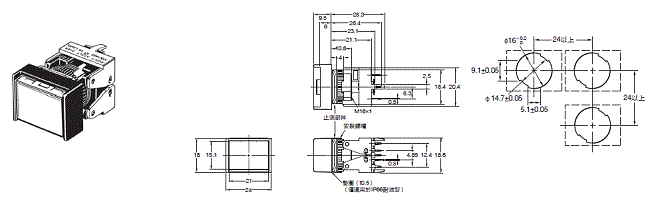

・長方形／A16[]-J[]-[]P型
PCB端

面板加工圖請參閱第 21 頁。

1101_dm_4

長方形／A16[]-J[]-T1型
低功耗照明
焊接端子/插鞘端子#110 t=0.5

A16 外觀尺寸 6

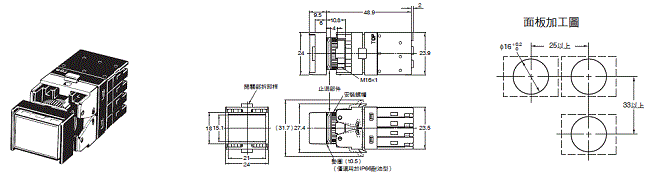

長方形／A16[]-J[]-2S型、T1-2S型、T2-2S型
快速接頭

A16 外觀尺寸 7

燈部

LED A16-5DS[]型、12DS[]型、24DS[]型

A16 外觀尺寸 8

白熾燈 A16-5型、12型、24型

A16 外觀尺寸 9

選購品／工具／零組件的尺寸

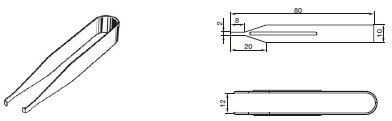

操作部位更換工具
A3PJ-5080型

A16 外觀尺寸 10

銘板
A16ZJ-520[]型

A16 外觀尺寸 11

A16ZA-520[]型

A16 外觀尺寸 12

A16ZT-520[]型

A16 外觀尺寸 13

註1. 板厚為0.6mm。
2. 材質如下表所示。

A16 外觀尺寸 14

鎖緊工具
A16Z-3004型

A16 外觀尺寸 15

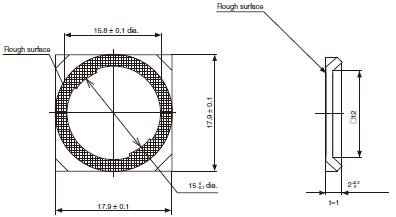

面板插塞（黑色樹脂製）

A16 外觀尺寸 16

請依面板設計選擇，並從面板前方進行安裝。
面板開孔尺寸與開關相同。
保護構造：IP40

顏色 ：黑色

止迴部件

A16 外觀尺寸 17

開關部／燈部更換工具
A16Z-5080型

A16 外觀尺寸 18

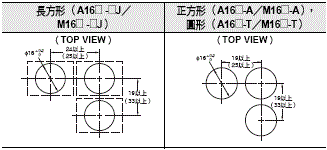

面板加工圖

焊接端子用／快速接頭用

A16 外觀尺寸 20

註. ・請使用厚度0.5～3.2mm的安裝面板。
但若使用開關保護罩或防塵蓋時，請使用厚度0.5～2㎜ 的安裝面板。
・若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。
・（ ）內為適用於快速接頭的值。

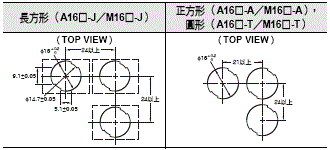

PCB端子用

A16 外觀尺寸 21

註. ・相鄰連接安裝孔洞的中心間距公差請設在±0.1以內。
・請使用厚度0.5～3.2mm的安裝面板。但若使用開關保護罩或防塵蓋時，請使用厚度0.5～2㎜ 的安裝面板。
・若要在面板上進行塗裝等表面處理，請考慮表面處理後的尺寸，以作為指定的面板開孔尺寸。

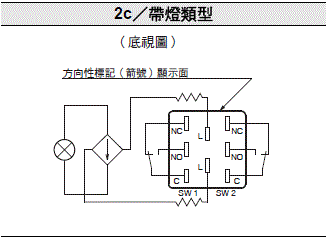

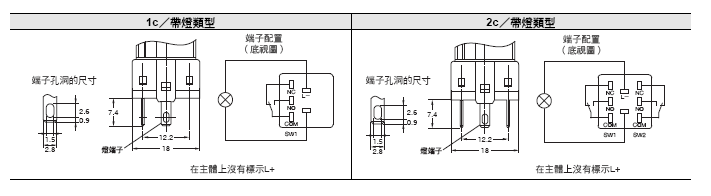

端子配置圖

無低功耗照明（如為不帶燈者，亦會附帶燈端子。）

焊接端子

1101.dm-19

PCB端子（如為不帶燈者，亦會附帶燈端子。）

1101.dm-20

端子配置

有低功耗照明（如為不帶燈者，亦會附帶燈端子。）

焊接端子

1101_dm_21

・內含用於提供低功耗的迴路。

快速接頭

1101_dm_22
・快速接頭的低功耗帶燈類型（A16L-[]T1-2S型、A16L-[]T2-2S型）皆內含用於提供低功耗的迴路。

選購品（安裝時）尺寸

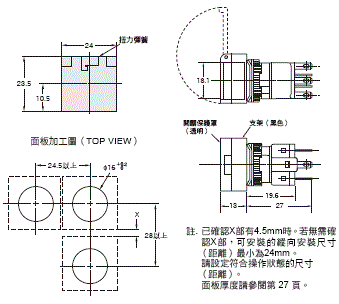

安裝開關保護罩時的尺寸

長方形用／A16ZJ-5050型

A16 外觀尺寸 27

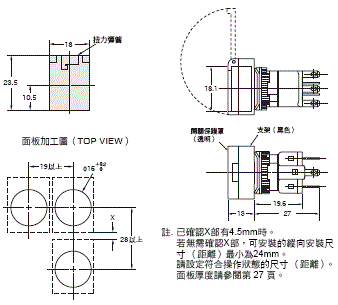

正方形用／A16ZA-5050型

A16 外觀尺寸 28

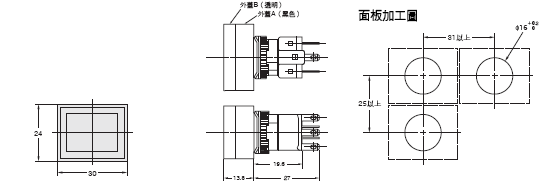

安裝防塵蓋時的尺寸

長方形用／A16ZJ-5060型

A16 外觀尺寸 29

正方形用／A16ZA-5060型

A16 外觀尺寸 30

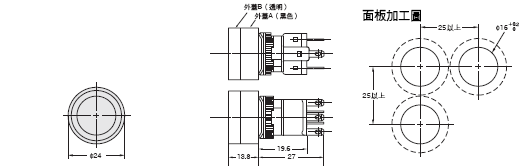

圓形用／A16ZT-5060型

A16 外觀尺寸 31

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
A16 規格說明書 -
[11861KB] 		2022年9月13日
20220913
 A16 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
A16 Data Sheet -
[7087KB] 		Dec 01, 2021
20211201
 A16 Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
