若要訂購本表未記載的型號，請洽詢往來經銷商或本公司營業部門。
![D4B-[]N](/upload/product/omron/bot/omron_392/picture.jpg)
D4B-[]N
產品特色
金屬外殼堅固型安全限動開關慢速動作型、瞬間動作型，兩者皆取得直接開路動作認證
採用直接開路動作機構（僅NC接點側），可在接點熔接等異常時斷開接點。
採用動作位置顯示板與手柄相互咬合的機構，實現安全的手柄設定。
亦配備適當動作區域顯示機構。一個按鍵即可切換左右動作方向。
強化頂部的密封構造，提升密封性。（取得TÜV：IEC IP67、UL：NEMA3、4、4X、6P、13認證）
可使用溫度涵蓋－40～＋80℃ 的廣大範圍。
已取得UL、CSA、EN（TÜV）、CCC標準認證。

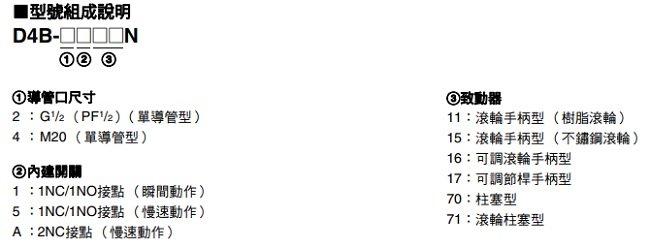

型號構成
![D4B-[]N 種類 1](/upload/product/omron/bot/omron_392/4bddb8407a619d328095bc80a004be27.jpg)
種類
組合型號
安全限動開關（附直接開路動作）
| 致動器種類 | 導管口 | 1NC/1NO接點 (瞬間動作) |
1NC/1NO接點 (慢速動作) |
2NC接點 (慢速動作) |
|---|---|---|---|---|
| 型號 | 型號 | 型號 | ||
|
滾輪手柄型
（樹脂滾輪）
 |
G½（PF½） | D4B-2111N | D4B-2511N | D4B-2A11N |
| M20 | D4B-4111N | D4B-4511N | D4B-4A11N | |
| 滾輪手柄型 (不鏽鋼滾輪) |
G½（PF½） | D4B-2115N | D4B-2515N | D4B-2A15N |
| M20 | D4B-4115N | D4B-4515N | D4B-4A15N | |
柱塞型
 |
G½（PF½） | D4B-2170N | D4B-2570N | D4B-2A70N |
| M20 | D4B-4170N | D4B-4570N | D4B-4A70N | |
滾輪柱塞型
 |
G½（PF½） | D4B-2171N | D4B-2571N | D4B-2A71N |
| M20 | D4B-4171N | D4B-4571N | D4B-4A71N |
通用限動開關
| 致動器種類 | 導管口 | 1NC/1NO接點 (瞬間動作) |
1NC/1NO接點 (慢速動作) |
2NC接點 (慢速動作) |
|---|---|---|---|---|
| 型號 | 型號 | 型號 | ||
可調滾輪手柄型
 |
G½（PF½） | D4B-2116N | D4B-2516N | D4B-2A16N |
| M20 | D4B-4116N | D4B-4516N | D4B-4A16N | |
可調節桿手柄型
 |
G½（PF½） | D4B-2117N | D4B-2517N | D4B-2A17N |
| M20 | D4B-4117N | D4B-4517N | D4B-4A17N |
標準／EC指令
符合EC指令、標準
・機械指令
・低電壓指令
・EN50041
・EN60204-1
・EN ISO 14119
認證標準
瞬間動作型
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
|
TÜV Rheinland |
EN60947-5-1(直接開路動作認證) GS-ET-15 |
請洽本公司 |
| EN60947-5-1(直接開路動作未通過認證) | J50005477 ＊ | |
| UL | UL508 | E76675 |
| CSA | C22.2 No.14 | LR45746 |
| CQC(CCC) | GB/T14048.5 | 2003010305077612 2003010305095927 |
慢速動作
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
|
TÜV Rheinland |
EN60947-5-1(直接開路動作認證) GS-ET-15 |
請洽本公司 |
| EN60947-5-1(直接開路動作未通過認證) | J50005477 ＊ | |
| UL | UL508 | E76675 |
| CSA | C22.2 No.14 | LR45746 |
| CQC(CCC) | GB/T14048.5 | 2003010305077612 2003010305095927 |
安全標準認證額定
TÜV（EN60947-5-1）、CCC （GB/T14048.5）
| 使用類別 | AC-15 |
|---|---|
| 額定運轉電流(Ie) | 2A |
| 額定運轉電壓(Ue) | 400V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。
UL/CSA （UL508、CSA C22.2 No.14）
A600
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 接通 | 隔斷 | 接通 | 隔斷 | ||
| 120VAC | 10A | 60 | 6 | 7200 | 720 |
| 240VAC | 30 | 3 | |||
| 480VAC | 15 | 1.5 | |||
| 600VAC | 12 | 1.2 | |||
額定
| 額定電壓 (V) |
無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC125 | 10 | 3 | 1.5 | 10 | 5 | 2.5 | ||
| AC250 | 2 | 1 | 3 | 1.5 | ||||
| AC400 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | |||
| DC 8 | 10 | 6 | 3 | 10 | 6 | |||
| DC14 | ||||||||
| DC30 | 6 | 4 | 6 | 4 | ||||
| DC125 | 0.8 | 0.2 | 0.2 | 0.8 | 0.2 | |||
| DC250 | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | |||
註1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
| 突波電流 | 最大30A |
|---|
性能
| 保護構造＊1 | IP67 (EN60947-5-1) | |
|---|---|---|
| 耐久性＊2 | 機械性 | 3,000萬次以上(瞬間動作) 1,000萬次以上(慢速動作) |
| 電氣性 | 50萬次以上(AC250V 10A電阻負載) | |
| 容許操作速度 | 1mm～0.5m/s | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 30次/min | |
| 接觸電阻 | 25mΩ以下 | |
| 最小適用負載＊3 | DC5V 180mA電阻負載(N水準參考值) | |
| 額定絕緣電壓(Ui) | 600V (EN60947-5-1) | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | ClassⅠ (含接地端子) | |
| 污染度(使用環境) | 污染度3 (EN60947-5-1) | |
| 脈衝耐電壓 (EN60947-5-1) |
同極端子間 | 2.5kV (瞬間動作) /4kV (慢速動作) |
| 異極端子間 | 4kV (慢速動作) | |
| 各端子與接地線 | 4kV | |
| 絕緣阻抗 | 同極端子間、以及端子與非充電金屬部位間100MΩ min. (at 500 VDC) | |
| 接點間隙 | 最小2×2mm (慢速動作) 最小2×0.5mm (瞬間動作) |
|
| 振動 | 誤動作 | 10～55Hz單側振幅0.75mm |
| 衝擊 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 附條件短路電流 | 100A (EN60947-5-1) | |
| 額定密閉熱電流(Ithe) | 20A (EN60947-5-1) | |
| 周圍環境溫度 | -40～+80℃(不可結冰) | |
| 周圍環境濕度 | 95%RH以下 | |
| 重量 | 約250g | |
2. 不同型號之數值可能與上述內容不同，請另行洽詢。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
（單位：mm）
（註：省略的尺寸與滾輪手柄型相同）
D4B-2[][][]N 型為導管口（G1/2）。
D4B-4[][][]N 型為導管口（M20）
本體

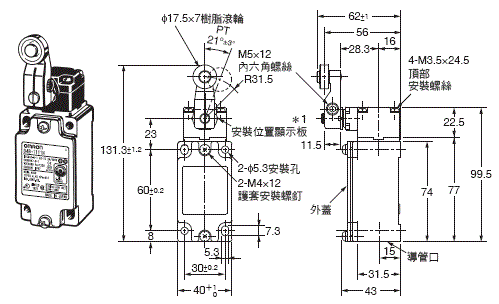

旋轉手柄型
D4B-[][]11N型
![D4B-[]N 外觀尺寸 2](/upload/product/omron/bot/omron_392/878166d5927d99ffd7bc58bb19f2493c.gif)

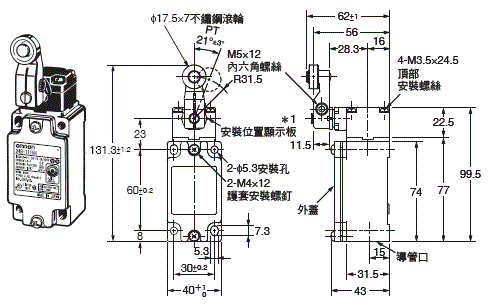

旋轉手柄型（不鏽鋼滾輪）
D4B-[][]15N型
![D4B-[]N 外觀尺寸 3](/upload/product/omron/bot/omron_392/7e86f1050038793216a3054f7ad69751.gif)

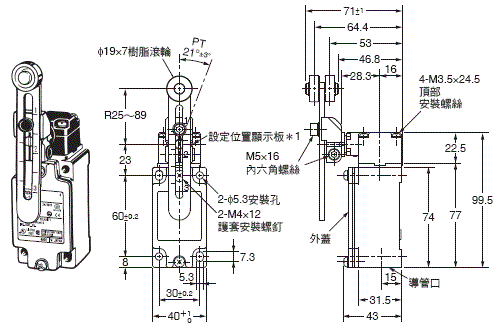

可變滾輪手柄型＊2
D4B-[][]16N型
![D4B-[]N 外觀尺寸 4](/upload/product/omron/bot/omron_392/3decb11bca6866362f8f35c8004dfa4b.gif)

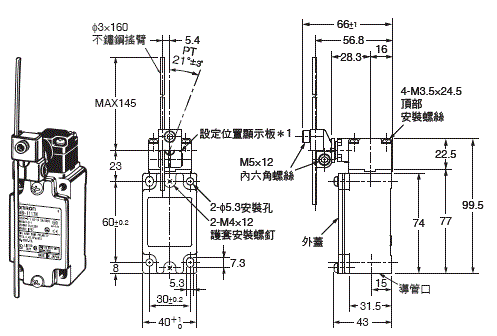

可調節桿手柄型＊2
D4B-[][]17N型
![D4B-[]N 外觀尺寸 5](/upload/product/omron/bot/omron_392/b252cbfc396fae36d9aaf47ec00e4482.gif)
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊1. 只要將設定位置指示板翻轉，可將手柄固定在任意位置。
＊2. 機構上並非安全限動開關，而是一般限動開關。

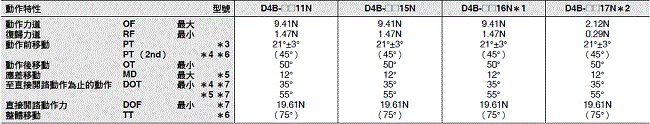

註. 2個NC接點ON/OFF動作的同步性有所差異，使用時請確認。
＊1. 手柄長度為31.5mm時的特性值。
＊2. 桿長為140mm時的特性值。
＊3. 動作特性是左右側皆同。
＊4. 僅慢速動作。
＊5. 僅瞬間動作。
＊6. 參考值。
＊7. 為了安全使用，請務必做好確保工作。

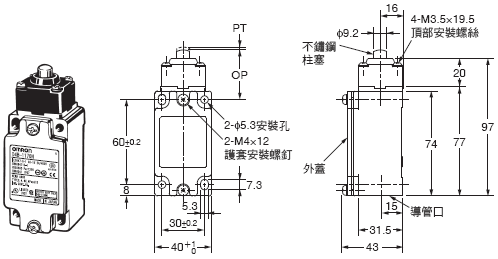

柱塞型
D4B-[][]70N型
![D4B-[]N 外觀尺寸 7](/upload/product/omron/bot/omron_392/99494246c3dcac238d1b6a938481191d.gif)

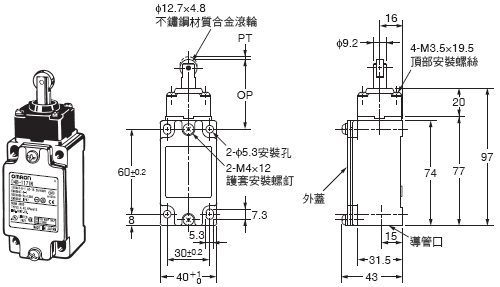

滾輪柱塞型
D4B-[][]71N型
![D4B-[]N 外觀尺寸 8](/upload/product/omron/bot/omron_392/42bcb2f9f3eda2fa46f26ce03a4fb027.gif)
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

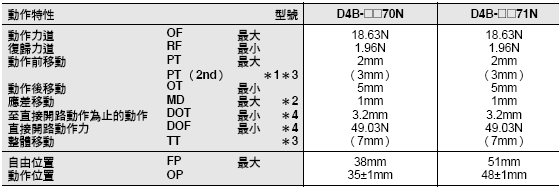

![D4B-[]N 外觀尺寸 9](/upload/product/omron/bot/omron_392/b20f7bc798ecf285b4fddc9843d52191.gif)
註. 2個NC接點ON/OFF動作的同步性有所差異，使用時請確認。
＊1. 僅慢速動作。
＊2. 僅瞬間動作。
＊3. 參考值。
＊4. 為了安全使用，請務必做好確保工作。
