D4F
產品特色
超小型安全限動開關
為具備直接開路動作機構的超小型限動開關（4接點）。
高靈敏度的安全限動開關。
內建開關備有2接點/4接點型，種類齊全。
保護構造符合IP67。
支援EN115-1、EN81-1、EN81-2。 （僅慢速動作）
已取得UL、EN （TÜV）、CCC標準認證。
安全限動開關（附直接開路動作）
|
致動器種類 |
纜線長度 | 纜線拉出方向 | 内建開關機構 | |
|---|---|---|---|---|
| 慢速動作(NC/1NO) | 慢速動作 (2NC) |
|||
| 型號 | 型號 | |||
|
滾輪手柄型
|
1m |
右 | D4F-120-1R | D4F-220-1R |
| 下 | D4F-120-1D | D4F-220-1D | ||
| 3m | 右 | D4F-120-3R | D4F-220-3R | |
| 下 | D4F-120-3D | D4F-220-3D | ||
| 5m | 右 | D4F-120-5R | D4F-220-5R | |
| 下 | D4F-120-5D | D4F-220-5D | ||
|
滾輪柱塞型
|
1m | 右 | D4F-102-1R | D4F-202-1R |
| 下 | D4F-102-1D | D4F-202-1D | ||
| 3m | 右 | D4F-102-3R | D4F-202-3R | |
| 下 | D4F-102-3D | D4F-202-3D | ||
| 5m | 右 | D4F-102-5R | D4F-202-5R | |
| 下 | D4F-102-5D | D4F-202-5D | ||
| 致動器種類 | 纜線長度 | 纜線拉出方向 | 内建開關機構 | |
|---|---|---|---|---|
| 慢速動作 (2NC/2NO) |
慢速動作 (4NC) |
|||
| 型號 | 型號 | |||
|
滾輪手柄型
|
1m | 右 | D4F-320-1R | D4F-420-1R |
| 下 | D4F-320-1D | D4F-420-1D | ||
| 3m | 右 | D4F-320-3R | D4F-420-3R | |
| 下 | D4F-320-3D | D4F-420-3D | ||
| 5m | 右 | D4F-320-5R | D4F-420-5R | |
| 下 | D4F-320-5D | D4F-420-5D | ||
|
滾輪柱塞型
|
1m | 右 | D4F-302-1R | D4F-402-1R |
| 下 | D4F-302-1D | D4F-402-1D | ||
| 3m | 右 | D4F-302-3R | D4F-402-3R | |
| 下 | D4F-302-3D | D4F-402-3D | ||
| 5m | 右 | D4F-302-5R | D4F-402-5R | |
| 下 | D4F-302-5D | D4F-402-5D | ||
標準／EC指令
符合EC指令、標準
˙機械指令˙低電壓指令
˙EN50047
˙EN60204-1
˙EN ISO 14119
˙GS-ET-15
認證標準
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV SÜD | EN60947-5-1(直接開路動作認証) | ＊1 |
| UL ＊2 | UL508、CSA C22.2 No.14 | E76675 |
| CQC(CCC) ＊3 | GB/T14048.5 | 2003010305064266 |
＊1. 請洽本公司。
＊2. 已取得UL的CSA C22.2 No.14標準認證。
＊3. 有關認證型號，請洽本公司。
安全標準認證額定
TÜV（EN60947-5-1）、CCC（GB/T14048.5）
| 使用類別 | AC-15 | DC-13 |
|---|---|---|
| 額定運轉電流(Ie) | 0.75A | 0.27A |
| 額定運轉電壓(Ue) | 240V | 250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。
UL/CSA （UL508/CSA C22.2 No.14）
C300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 接通 | 隔斷 | 接通 | 隔斷 | ||
| AC120V | 2.5A | 15 | 1.5 | 1,800 | 180 |
| AC240V | 7.5 | 0.75 | |||
Q300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 接通 | 隔斷 | 接通 | 隔斷 | ||
| DC125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC250V | 0.27 | 0.27 | |||
性能
| 保護構造 ＊1 | IP67 (EN60947-5-1) | |
|---|---|---|
| 耐久性 ＊2 | 機械性 | 1,000萬次以上 |
| 電氣性 | 100萬次以上(4mA/DC24V×4迴路電阻負載) 15萬次以上(1A/AC125V×2迴路、4mA/DC24V×2迴路電阻負載 ) ＊3 |
|
| 容許操作速度 | 1mm～0.5m/s | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 30次/min | |
| 接觸電阻 ＊5 | 300mΩ以下 (附1m纜線)、500mΩ以下 (附3m纜線)、 700mΩ以下 (附5m纜線) |
|
| 最小適用負載 ＊4 | DC24V 4mA電阻負載4迴路(N水準参考値) | |
| 額定絕緣電壓 (Ui) | 250V | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | Class Ⅰ (含接地線) | |
| 污染度 (使用環境) | 污染度3 (EN60947-5-1) | |
| 脈衝耐電壓 (EN60947-5-1) |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與接地線間 | 4kV | |
| 絶縁阻抗 | 同極與異極端子間、充電金属部與接地線間、各端子與非充電金属部位間 100MΩ以上 (at 500 VDC) |
|
| 接點間隙 | 最小2×2mm | |
| 振動 | 誤動作 | 10～55Hz單側振幅0.75mm |
| 衝撃 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 附條件短路電流 | 100 A (EN60947-5-1) | |
| 額定開放熱電流 〈Ith〉 | 2.5 A (EN60947-5-1) | |
| 周圍環境溫度 | -30～+70 °C (不可結冰) | |
| 周圍環境濕度 | 95%RH以下 | |
| 纜線 | UL Style 2464 AWG22完工外徑8.3mm | |
| 重量 | 約190g(D4F-102-1R型附1m纜線) 約220g(D4F-120-1R型附1m纜線) |
|
註1. 上述數值為初始值。
2. 接點一旦開關負載之後，就無法再用於連接容量較小的負載。接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 請勿將1A/AC125V通電2個以上的迴路。
＊4. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
＊5. 量測條件：DC5～8V、0.1A降電壓的方法。
（單位：mm）

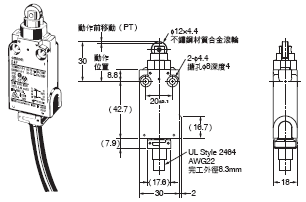

滾輪手柄型（金屬手柄、樹脂滾輪）
D4F-[]20-[] R型

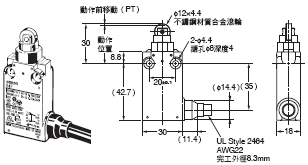

滾輪柱塞型（金屬滾輪）
D4F- [] 02- [] R型

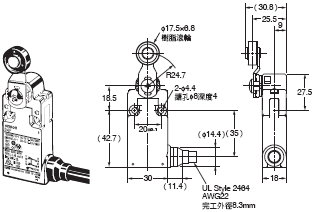

滾輪手柄型（金屬手柄、樹脂滾輪）
D4F- [] 20- [] D型
滾輪柱塞型（金屬滾輪）
D4F- [] 02- [] D型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

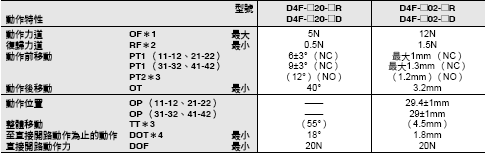

慢速動作（1NC/1NO）、（2NC）、（2NC/2NO）、 （4NC）
註. 2極以上（2NC、2NC/2NO、4NC）的接點ON/OFF動作的同步性有所差異，使用時請確認。
＊1. NC接點（11-12、21-22、31-32、41-42）開路為止的最大荷重。
＊2. NC接點（11-12、21-22、31-32、41-42）閉路為止的最小荷重。
＊3. 參考值。
＊4. 依據EN81、EN115使用時，最小為30°、2.8mm。
