D4N
產品特色
在全球提供豐富完整的安全限動 開關標準產品
接點構成包含1NC/1NO、2NC、2NC/1NO、3NC。（慢速動作包含MBB規格）
可節省工時、簡化更換作業，並提供完整的M12接頭。
一般負載、微小負載皆適用。
符合EN115-1、EN81-20、EN81-50的安全接點要求。（僅慢速動作）
已取得UL、EN （TÜV）、CCC標準認證。
型號構成

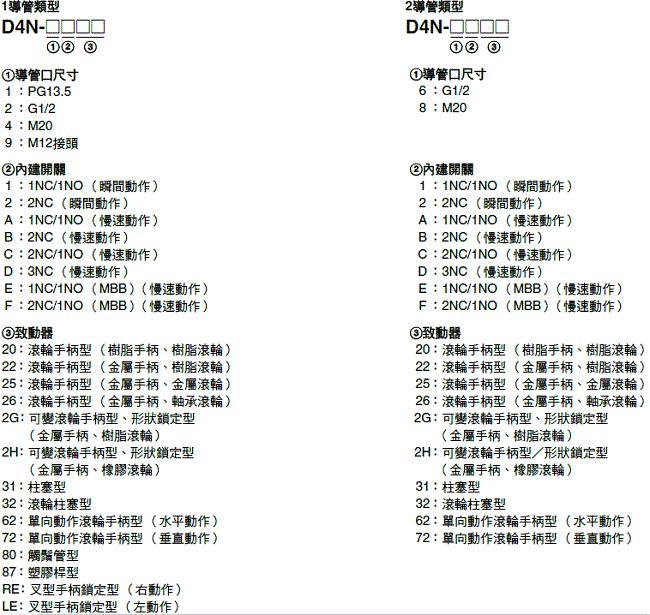

型號組成說明
種類
安全限動開關2接點系列（附直接開路動作）
| 致動器種類 | 導管口 |
內建開關機構 | ||||
|---|---|---|---|---|---|---|
| 瞬間動作（1NC/1NO） | 瞬間動作（2NC) | 慢速動作（1NC/1NO） | 慢速動作（2NC） | |||
| 型號 | 型號 | 型號 | 型號 | |||
| 滾輪手柄型 （樹脂手柄、樹脂滾輪）  |
單導管型 | Pg13.5 | D4N-1120 | D4N-1220 | D4N-1A20 | D4N-1B20 |
| G1/2 | D4N-2120 | D4N-2220 | D4N-2A20 | D4N-2B20 | ||
| M20 | D4N-4120 | D4N-4220 | D4N-4A20 | D4N-4B20 | ||
| M12接頭 | D4N-9120 | D4N-9220 | D4N-9A20 | D4N-9B20 | ||
| 雙導管型 | G1/2 | D4N-6120 | D4N-6220 | D4N-6A20 | D4N-6B20 | |
| M20 | D4N-8120 | D4N-8220 | D4N-8A20 | D4N-8B20 | ||
| 滾輪手柄型 （金屬手柄、樹脂滾輪） |
單導管型 | Pg13.5 | D4N-1122 | D4N-1222 | D4N-1A22 | D4N-1B22 |
| G1/2 | D4N-2122 | D4N-2222 | D4N-2A22 | D4N-2B22 | ||
| M20 | D4N-4122 | D4N-4222 | D4N-4A22 | D4N-4B22 | ||
| M12接頭 | D4N-9122 | D4N-9222 | D4N-9A22 | D4N-9B22 | ||
| 雙導管型 | G1/2 | D4N-6122 | D4N-6222 | D4N-6A22 | D4N-6B22 | |
| M20 | D4N-8122 | D4N-8222 | D4N-8A22 | D4N-8B22 | ||
| 滾輪手柄型 （金屬手柄、金屬滾輪） |
單導管型 | Pg13.5 | D4N-1125 | D4N-1225 | D4N-1A25 | D4N-1B25 |
| G1/2 | D4N-2125 | D4N-2225 | D4N-2A25 | D4N-2B25 | ||
| M20 | D4N-4125 | D4N-4225 | D4N-4A25 | D4N-4B25 | ||
| M12接頭 | D4N-9125 | D4N-9225 | D4N-9A25 | D4N-9B25 | ||
| 滾輪手柄型 （金屬手柄、軸承滾輪） 單 |
單導管型 | Pg13.5 | D4N-1126 | D4N-1226 | D4N-1A26 | --- |
| G1/2 | D4N-2126 | D4N-2226 | D4N-2A26 | D4N-2B26 | ||
| M20 | D4N-4126 | D4N-4226 | D4N-4A26 | D4N-4B26 | ||
| M12接頭 | D4N-9126 | D4N-9226 | D4N-9A26 | --- | ||
| 可變滾輪手柄型／ 形狀鎖定型 （金屬手柄、樹脂滾輪）  |
單導管型 | Pg13.5 | D4N-112G | D4N-122G | D4N-1A2G | D4N-1B2G |
| G1/2 | D4N-212G | D4N-222G | D4N-2A2G | D4N-2B2G | ||
| M20 | D4N-412G | D4N-422G | D4N-4A2G | D4N-4B2G | ||
| M12接頭 | D4N-912G | D4N-922G | D4N-9A2G | D4N-9B2G | ||
| 雙導管型 | G1/2 | D4N-612G | D4N-622G | D4N-6A2G | D4N-6B2G | |
| M20 | D4N-812G | D4N-822G | D4N-8A2G | D4N-8B2G | ||
| 可變滾輪手柄型／ 形狀鎖定型 （金屬手柄、橡膠滾輪）  |
單導管型 | Pg13.5 | D4N-112H | D4N-122H | D4N-1A2H | D4N-1B2H |
| G1/2 | D4N-212H | D4N-222H | D4N-2A2H | D4N-2B2H | ||
| M20 | D4N-412H | D4N-422H | D4N-4A2H | D4N-4B2H | ||
| M12接頭 | D4N-912H | D4N-922H | D4N-9A2H | D4N-9B2H | ||
| 雙導管型 | G1/2 | D4N-612H | D4N-622H | D4N-6A2H | D4N-6B2H | |
| M20 | D4N-812H | D4N-822H | D4N-8A2H | D4N-8B2H | ||
柱塞型 |
單導管型 | Pg13.5 | D4N-1131 | D4N-1231 | D4N-1A31 | D4N-1B31 |
| G1/2 | D4N-2131 | D4N-2231 | D4N-2A31 | D4N-2B31 | ||
| M20 | D4N-4131 | D4N-4231 | D4N-4A31 | D4N-4B31 | ||
| M12接頭 | D4N-9131 | D4N-9231 | D4N-9A31 | D4N-9B31 | ||
| 雙導管型 | G1/2 | D4N-6131 | D4N-6231 | D4N-6A31 | D4N-6B31 | |
| M20 | D4N-8131 | D4N-8231 | D4N-8A31 | D4N-8B31 | ||
滾輪柱塞型 |
單導管型 | Pg13.5 | D4N-1132 | D4N-1232 | D4N-1A32 | D4N-1B32 |
| G1/2 | D4N-2132 | D4N-2232 | D4N-2A32 | D4N-2B32 | ||
| M20 | D4N-4132 | D4N-4232 | D4N-4A32 | D4N-4B32 | ||
| M12接頭 | D4N-9132 | D4N-9232 | D4N-9A32 | D4N-9B32 | ||
| 雙導管型 | G1/2 | D4N-6132 | D4N-6232 | D4N-6A32 | D4N-6B32 | |
| M20 | D4N-8132 | D4N-8232 | D4N-8A32 | D4N-8B32 | ||
| 單向動作滾輪手柄型 （水平動作）  |
單導管型 | Pg13.5 | D4N-1162 | D4N-1262 | D4N-1A62 | D4N-1B62 |
| G1/2 | D4N-2162 | D4N-2262 | D4N-2A62 | D4N-2B62 | ||
| M20 | D4N-4162 | D4N-4262 | D4N-4A62 | D4N-4B62 | ||
| M12接頭 | D4N-9162 | D4N-9262 | D4N-9A62 | D4N-9B62 | ||
| 雙導管型 | G1/2 | D4N-6162 | D4N-6262 | D4N-6A62 | D4N-6B62 | |
| M20 | D4N-8162 | D4N-8262 | D4N-8A62 | D4N-8B62 | ||
| 單向動作滾輪手柄型 （垂直動作）  |
單導管型 | Pg13.5 | D4N-1172 | D4N-1272 | D4N-1A72 | D4N-1B72 |
| G1/2 | D4N-2172 | D4N-2272 | D4N-2A72 | D4N-2B72 | ||
| M20 | D4N-4172 | D4N-4272 | D4N-4A72 | D4N-4B72 | ||
| M12接頭 | D4N-9172 | D4N-9272 | D4N-9A72 | D4N-9B72 | ||
| 雙導管型 | G1/2 | D4N-6172 | D4N-6272 | D4N-6A72 | D4N-6B72 | |
| M20 | D4N-8172 | D4N-8272 | D4N-8A72 | D4N-8B72 | ||
安全限動開關3接點／MBB接點系列（附直接開路動作）
| 致動器種類 | 導管口 | 內建開關機構 | ||||
|---|---|---|---|---|---|---|
| 慢速動作（2NC/1NO） | 慢速動作（3NC） 慢 | 慢速動作（1NC/1NO MBB） | 慢速動作（2NC/1NO MBB） | |||
| 型號 | 型號 | 型號 | 型號 | |||
| 滾輪手柄型 （樹脂手柄、樹脂滾輪） |
單導管型 | Pg13.5 | D4N-1C20 | D4N-1D20 | --- | D4N-1F20 |
| G1/2 | D4N-2C20 | D4N-2D20 | D4N-2E20 | D4N-2F20 | ||
| M20 | D4N-4C20 | D4N-4D20 | D4N-4E20 | D4N-4F20 | ||
| 雙導管型 | G1/2 | D4N-6C20 | D4N-6D20 | --- | D4N-6F20 | |
| M20 | D4N-8C20 | D4N-8D20 | --- | |||
| 滾輪手柄型 （金屬手柄、樹脂滾輪） |
單導管型 | Pg13.5 | D4N-1C22 | D4N-1D22 | D4N-1E22 | D4N-1F22 |
| G1/2 | D4N-2C22 | D4N-2D22 | --- | D4N-2F22 | ||
| M20 | D4N-4C22 | D4N-4D22 | D4N-4E22 | D4N-4F22 | ||
| 雙導管型 | G1/2 | D4N-6C22 | D4N-6D22 | --- | --- | |
| M20 | D4N-8C22 | D4N-8D22 | D4N-8F22 | |||
| 滾輪手柄型 （金屬手柄、金屬滾輪） |
單導管型 | Pg13.5 | D4N-1C25 | D4N-1D25 | --- | --- |
| G1/2 | D4N-2C25 | D4N-2D25 | D4N-2E25 | D4N-2F25 | ||
| M20 | D4N-4C25 | D4N-4D25 | --- | D4N-4F25 | ||
| 滾輪手柄型 （金屬手柄、軸承滾輪） |
單導管型 | Pg13.5 | D4N-1C26 | D4N-1D26 | --- | D4N-1F26 |
| G1/2 | D4N-2C26 | D4N-2D26 | D4N-2F26 | |||
| M20 | D4N-4C26 | D4N-4D26 | D4N-4F26 | |||
| 可變滾輪手柄型／ 形狀鎖定型 （金屬手柄、樹脂滾輪） |
單導管型 | Pg13.5 | D4N-1C2G | D4N-1D2G | --- | --- |
| G1/2 | D4N-2C2G | D4N-2D2G | D4N-2E2G | D4N-2F2G | ||
| M20 | D4N-4C2G | D4N-4D2G | D4N-4E2G | D4N-4F2G | ||
| 雙導管型 | G1/2 | D4N-6C2G | D4N-6D2G | --- | --- | |
| M20 | D4N-8C2G | D4N-8D2G | ||||
| 可變滾輪手柄型／ 形狀鎖定型 （金屬手柄、橡膠滾輪） |
單導管型 | Pg13.5 | D4N-1C2H | D4N-1D2H | --- | --- |
| G1/2 | D4N-2C2H | D4N-2D2H | D4N-2E2H | |||
| M20 | D4N-4C2H | D4N-4D2H | --- | D4N-4F2H | ||
| 雙導管型 | G1/2 | D4N-6C2H | D4N-6D2H | --- | --- | |
| M20 | D4N-8C2H | D4N-8D2H | D4N-8E2H | |||
| 柱塞型 |
單導管型 | Pg13.5 | D4N-1C31 | D4N-1D31 | --- | D4N-1F31 |
| G1/2 | D4N-2C31 | D4N-2D31 | D4N-2E31 | D4N-2F31 | ||
| M20 | D4N-4C31 | D4N-4D31 | D4N-4E31 | D4N-4F31 | ||
| 雙導管型 | G1/2 | D4N-6C31 | D4N-6D31 | D4N-6E31 | D4N-6F31 | |
| M20 | D4N-8C31 | D4N-8D31 | --- | D4N-8F31 | ||
| 滾輪柱塞型 |
單導管型 | Pg13.5 | D4N-1C32 | D4N-1D32 | D4N-1E32 | D4N-1F32 |
| G1/2 | D4N-2C32 | D4N-2D32 | D4N-2E32 | D4N-2F32 | ||
| M20 | D4N-4C32 | D4N-4D32 | D4N-4E32 | D4N-4F32 | ||
| 雙導管型 | G1/2 | D4N-6C32 | D4N-6D32 | D4N-6E32 | --- | |
| M20 | D4N-8C32 | D4N-8D32 | --- | D4N-8F32 | ||
| 單向動作滾輪手柄型 （水平動作） |
單導管型 | Pg13.5 | D4N-1C62 | D4N-1D62 | D4N-1E62 | --- |
| G1/2 | D4N-2C62 | D4N-2D62 | --- | D4N-2F62 | ||
| M20 | D4N-4C62 | D4N-4D62 | D4N-4E62 | D4N-4F62 | ||
| 雙導管型 | G1/2 | D4N-6C62 | D4N-6D62 | --- | D4N-6F62 | |
| M20 | D4N-8C62 | D4N-8D62 | D4N-8E62 | --- | ||
| 單向動作滾輪手柄型 （垂直動作） |
單導管型 | Pg13.5 | D4N-1C72 | D4N-1D72 | D4N-1E72 | --- |
| G1/2 | D4N-2C72 | D4N-2D72 | --- | D4N-2F72 | ||
| M20 | D4N-4C72 | D4N-4D72 | D4N-4F72 | |||
| 雙導管型 | G1/2 | D4N-6C72 | D4N-6D72 | D4N-6E72 | --- | |
| M20 | D4N-8C72 | D4N-8D72 | --- | D4N-8F72 | ||
泛用限動開關2接點系列
| 致動器種 | 導管口 | 內建開關機構 | |||||
|---|---|---|---|---|---|---|---|
| 瞬間動作（1NC/1NO） | 瞬間動作（2NC） | 慢速動作（1NC/1NO） | 慢速動作（2NC） | ||||
| 型號 | 型號 | 型號 | 型號 | ||||
| 叉型手柄鎖定型 （右動作） |
 |
單導管型 | G1/2 | --- | --- | D4N-2ARE | D4N-2BRE |
| M20 | D4N-4ARE | D4N-4BRE | |||||
| 叉型手柄鎖定型 （左動作） |
|
G1/2 | D4N-2ALE | D4N-2BLE | |||
| M20 | D4N-4ALE | D4N-4BLE | |||||
| 觸鬚管型 |
 |
G1/2 | D4N-2180 | D4N-2280 | --- | D4N-2B80 | |
| M20 | D4N-4180 | D4N-4280 | D4N-4B80 | ||||
| 膠桿型 |
 |
G1/2 | D4N-2187 | D4N-2287 | D4N-2B87 | ||
| M20 | D4N-4187 | D4N-4287 | D4N-4B87 | ||||
註. 機構為泛用限動開關（無直接開路動作機構）。
泛用限動開關3接點／MBB系列
| 致動器種類 | 導管口 | 內建開關機構 | |||||
|---|---|---|---|---|---|---|---|
| 慢速動作（2NC/1NO） | 慢速動作（3NC） | 慢速動作（1NC/1NO MBB） | 慢速動作（2NC/1NO MBB） | ||||
| 型號 | 型號 | 型號 | 型號 | ||||
| 叉型手柄鎖定型 （右動作） |
|
單導管型 | G1/2 | D4N-2CRE | D4N-2DRE | D4N-2ERE | D4N-2FRE |
| M20 | D4N-4CRE | D4N-4DRE | D4N-4ERE | D4N-4FRE | |||
| 叉型手柄鎖定型 （左動作） |
|
G1/2 | D4N-2CLE | D4N-2DLE | --- | D4N-2FLE | |
| M20 | D4N-4CLE | D4N-4DLE | D4N-4ELE | --- | |||
| 觸鬚管型 | |
G1/2 | --- | D4N-2D80 | --- | --- | |
| M20 | D4N-4D80 | ||||||
| 塑膠桿型 | |
G1/2 | D4N-2D87 | ||||
| M20 | D4N-4D87 | ||||||
註. 機構為泛用限動開關（無直接開路動作機構）。
標準／EC指令
符合EC指令、標準
˙機械指令
˙低電壓指令
˙EN50047
˙EN60204-1
˙EN ISO 14119
˙GS-ET-15
˙低電壓指令
˙EN50047
˙EN60204-1
˙EN ISO 14119
˙GS-ET-15
認證標準
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| TÜV SÜD | EN60947-5-1 (直接開路動作認證) |
＊1 |
| UL＊2 | UL508、 CSA C22.2 No.14 |
E76675 |
| CQC (CCC)＊3 | GB/T14048.5 | 2.00401030510597E+15 |
＊1. 請洽本公司。
＊2. 已取得UL的CSA C22.2 No.14標準認證。
＊3. 有關認證型號，請洽本公司。
安全標準認證額定
TÜV （EN60947-5-1）、CCC （GB/T14048.5）
| 使用類別 | AC-15 | DC-13 |
|---|---|---|
| 額定運轉電流(Ie) | 3A | 0.27A |
| 額定運轉電壓(Ue) | 240V | 250V |
註. 請使用符合IEC60269的gI型或gG型10A保險絲做為短路保護裝置。本體未內含上述保險絲。
UL/CSA （UL508、CSA C22.2 No.14）
A300
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 啟動 | 隔斷 | 啟動 | 隔斷 | ||
| AC120V | 10A | 60 | 6 | 7200 | 720 |
| AC240V | 30 | 3 | |||
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 啟動 | 隔斷 | 啟動 | 隔斷 | ||
| DC125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC250V | 0.27 | 0.27 | |||
性能
| 保護構造＊1 | IP67 (EN60947-5-1) | |
|---|---|---|
| 耐久性＊2 | 機械性 | 1,500万回以上 ＊5 |
| 電氣性 | 50万回以上(AC250V 3A、電阻負載)＊3 30万回以上(AC250V 10A、抵抗負荷) |
|
| 許容操作速度 | 1～500mm/s(D4N-1120) | |
| 容許操作頻率 | 最大30回/min | |
| 接觸電阻 | 25mΩ以下 | |
| 最小適用負載＊4 | DC5V 1mA 電阻負載(N水準參考值) | |
| 額定絕緣電壓(Ui) | 300V | |
| 額定頻率 | 50/60Hz | |
| 感電保護等級 | Class Ⅱ (雙重絕緣) | |
| 污染度(使用環境) | 汚染度3 (EN60947-5-1) | |
| 脈衝耐電壓 (EN60947-5-1) |
同極端子間 | 2.5kV |
| 異極端子間 | 4kV | |
| 各端子與非充電 金屬部位間 |
6kV | |
| 絕緣阻抗 | 100MΩ以上 | |
| 接點間隙 | 最小2×0.5mm瞬間動作 最小2×2mm慢速動作 |
|
| 震動 | 誤動作 | 10～55Hz單側振幅0.75mm |
| 衝擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 300m/s2 | |
| 附條件短路電流 | 100 A (EN60947-5-1) | |
| 額定開放熱電流(Ith) | 10 A (EN60947-5-1) | |
| 周圍環境溫度 | -30～+70℃(不結冰) | |
| 周圍環境濕度 | 95%RH以下 | |
| 質量 | 約82g (D4N-1120) 約99g (D4N-6120) |
|
註1. 初始值。
2. 接點一旦開關負載之後，就無法再用於連接容量較小的負載。
接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或油水等等侵入，但是請勿安裝於可能會有切割粉末、油水或化學物品等進入頂部的位置。可能會造成過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊3. 請勿將AC250V 3A通電2個以上的迴路。
＊4. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際負載。
＊5. 叉型手柄鎖定型為1,000萬次以上。

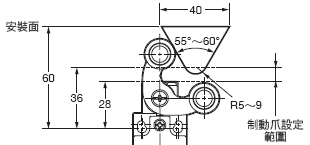

（單位：mm）

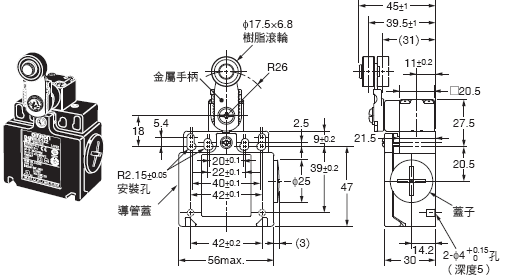

單導管型

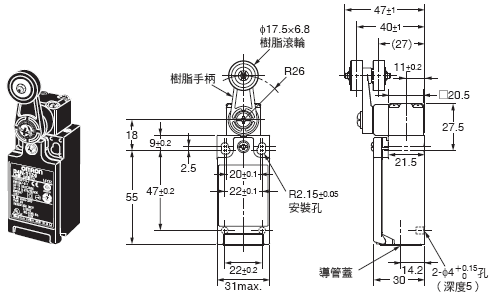

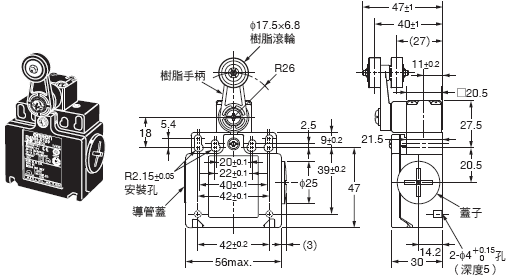

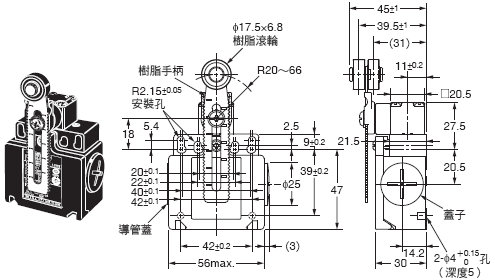

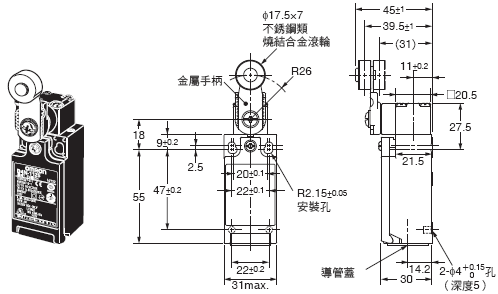

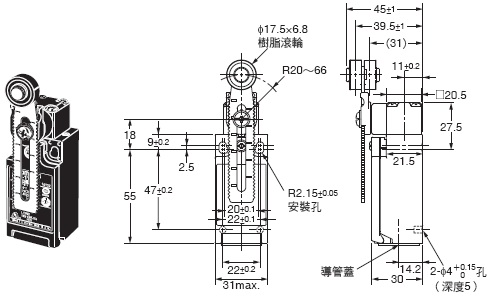

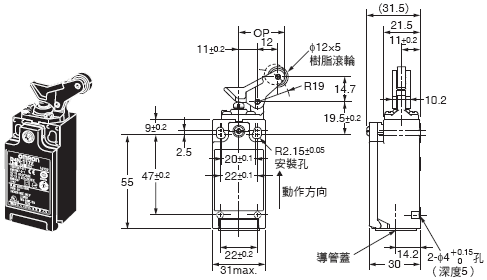

滾輪手柄型（樹脂手柄、樹脂滾輪）
D4N-1[]20型D4N-2[]20型
D4N-4[]20型D4N-9[]20型＊

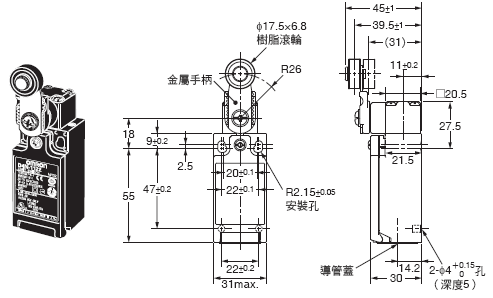

滾輪手柄型（金屬手柄、樹脂滾輪）
D4N-1[]22型D4N-2[]22型
D4N-4[]22型D4N-9[]22型＊
滾輪手柄型（金屬手柄、金屬滾輪）
D4N-1[]25型D4N-2[]25型
D4N-4[]25型D4N-9[]25型＊

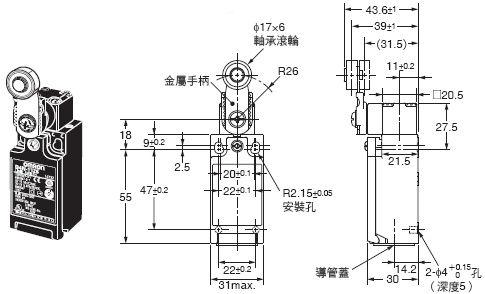

滾輪手柄型（金屬手柄、軸承滾輪）
D4N-1[]26型D4N-2[]26型
D4N-4[]26型D4N-9[]26型＊
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊關於M12接頭部之詳情，請參閱第 9 頁。

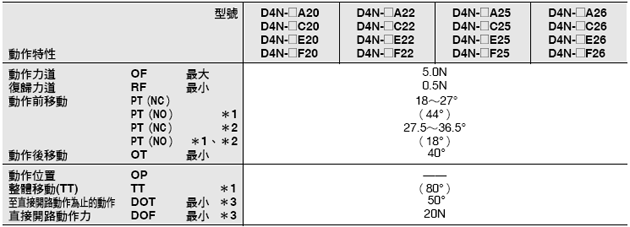

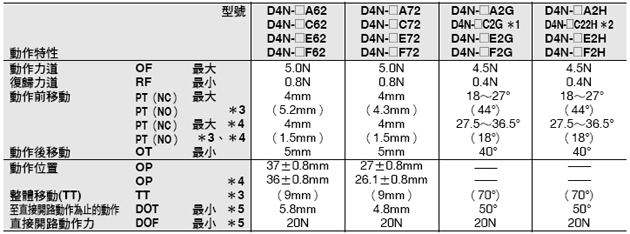

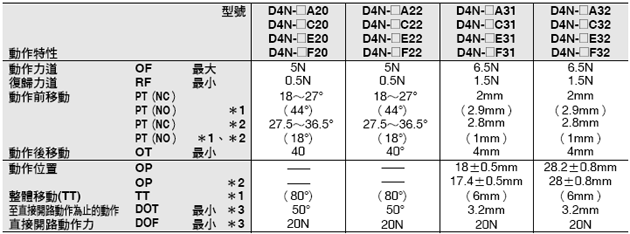

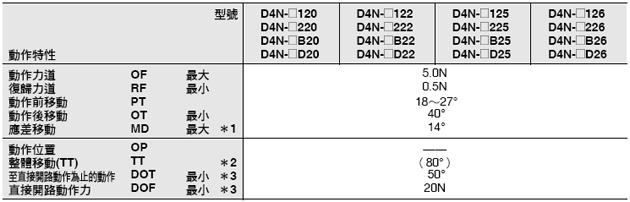

瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
註. 2NC、2NC/1NO、3NC 的接點閉路、
開路動作的同步性有所差異，使用時請確認。
＊1. 僅瞬間動作型。
＊2. 參考值。
＊3. 為了安全使用，請務必做好確保工作。
慢速動作（1NC/1NO）（2NC/1NO）
＊1. 參考值。
＊2. 僅MBB型。（D4N-[]E[][]型或D4N-[]F[][]型）
＊3. 為了安全使用，請務必做好確保工作。

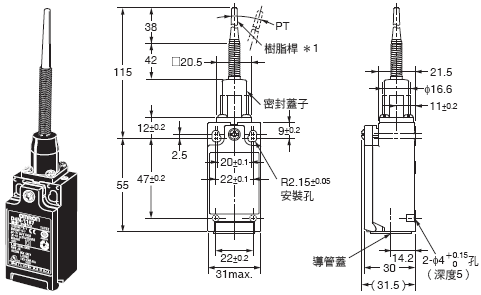

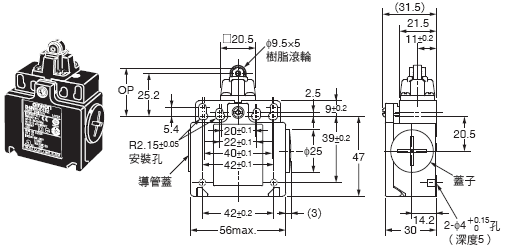

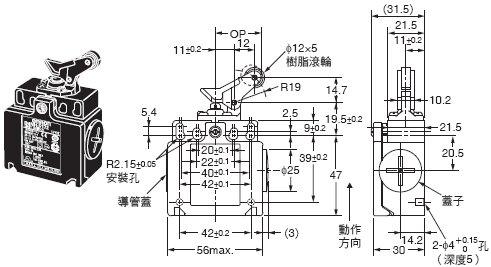

單導管型

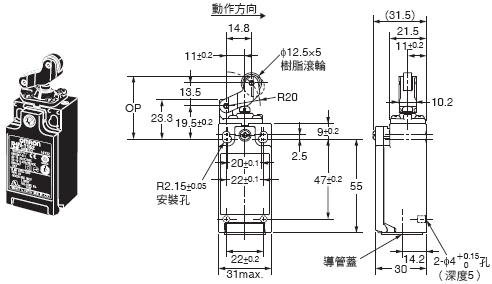

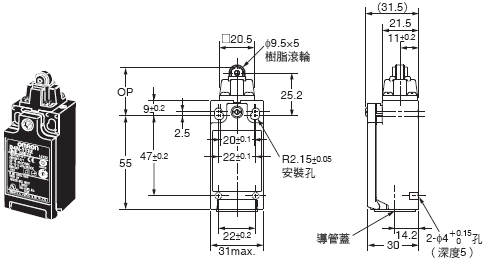

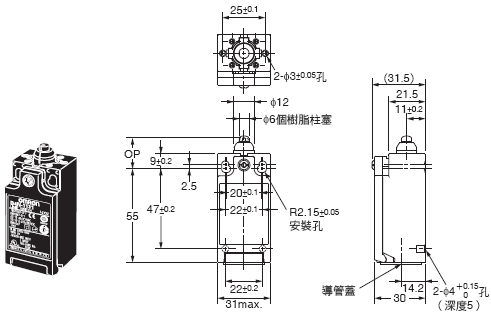

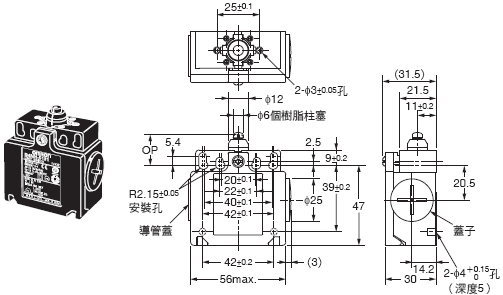

柱塞型
D4N-1[]31型
D4N-2[]31型
D4N-4[]31型
D4N-9[]31型＊
滾輪柱塞型
D4N-1[]32型D4N-2[]32型
D4N-4[]32型D4N-9[]32型＊

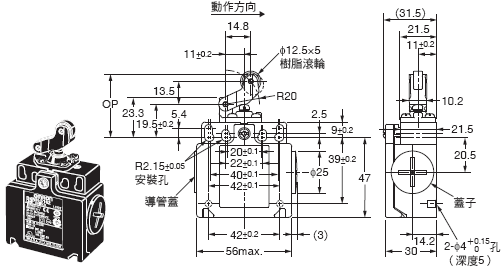

單向動作滾輪手柄型（水平動作）
D4N-1[]62型D4N-2[]62型
D4N-4[]62型D4N-9[]62型＊
單向動作滾輪手柄型（垂直動作）
D4N-1[]72型D4N-2[]72型
D4N-4[]72型D4N-9[]72型＊
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊關於M12接頭部之詳情，請參閱第 9 頁。

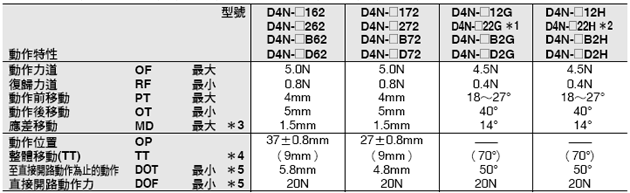

瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
註. 2NC、2NC/1NO、3NC 的接點閉路、開路動作的同步性有所差異，使用時請確認。
＊1. 僅瞬間動作型。
＊2. 參考值。
＊3. 為了安全使用，請務必做好確保工作。

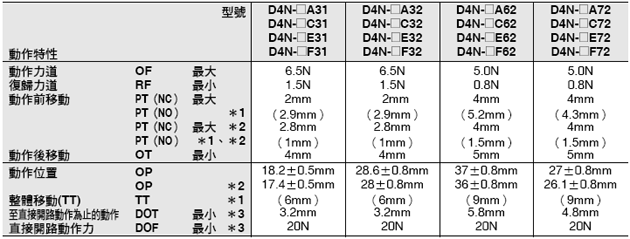

慢速動作（1NC/1NO）（2NC/1NO）
＊1. 參考值。
＊2. 僅MBB型。（D4N-[]E[][]型或D4N-[]F[][]型）
＊3. 為了安全使用，請務必做好確保工作。
單導管型

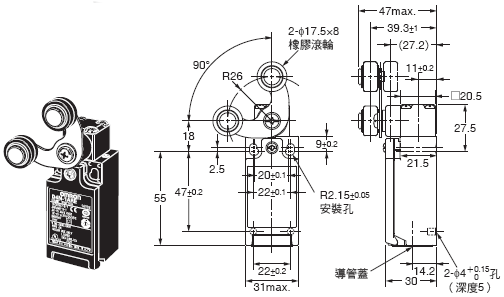

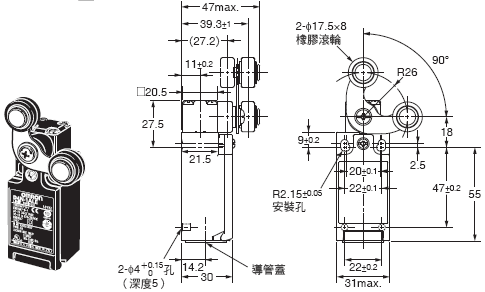

可變滾輪手柄型、形狀鎖定型
（金屬手柄、樹脂滾輪）
D4N-1[]2G型D4N-2[]2G型
D4N-4[]2G型D4N-9[]2G型＊

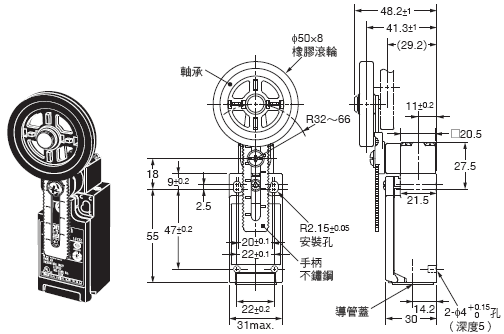

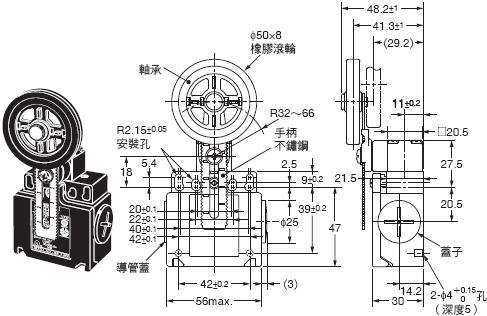

可變滾輪手柄型／形狀鎖定型
（金屬手柄、橡膠滾輪）
D4N-1[]2H型D4N-2[]2H型
D4N-4[]2H型D4N-9[]2H型＊
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊關於M12接頭部之詳情，請參閱下圖。
瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
註. 2NC、2NC/1NO、3NC 的接點閉路、開路
動作的同步性有所差異，使用時請確認。
＊1. 手柄長度為32mm時的特性值。
＊2. 僅瞬間動作型。
＊3. 參考值。
＊4. 為了安全使用，請務必做好確保工作。

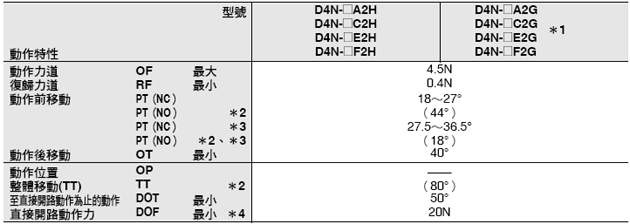

慢速動作（1NC/1NO）（2NC/1NO）
＊1. 手柄長度為32mm時的特性值。
＊2. 參考值。
＊3. 僅MBB型。（D4N-[]E[][]型或D4N-[]F[][]型）
＊4. 為了安全使用，請務必做好確保工作。
單導管型M12接頭型共通
D4N-9[][][]型
單導管型
叉型手柄鎖定型（右動作）＊2
D4N-2[]RE型
D4N-4[]RE型
叉型手柄鎖定型（左動作）＊2
D4N-2[]LE型
D4N-4[]LE型

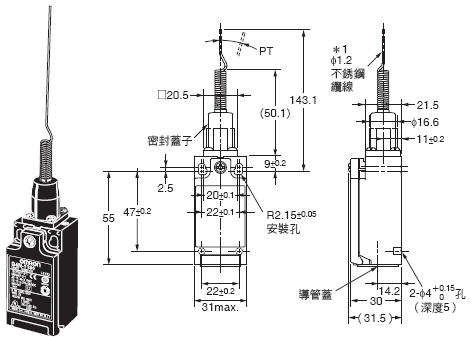

觸鬚管型＊2
D4N-2[]80型
D4N-4[]80型
塑膠桿型＊2
D4N-2[]87型
D4N-4[]87型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm
＊1. 不銹鋼索與樹脂桿的使用範圍為前端起算35mm以內，整體移動(TT)範圍應在70mm以內。
＊2. 機構上並非安全限動開關，而是一般限動開關。
慢速動作（1NC/1NO）（2NC/1NO）（2NC）（3NC）
註. 2NC、2NC/1NO、3NC的接點閉路、開路動作的同步性有所差異，使用時請確認。
瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
雙導管型
滾輪手柄型（樹脂手柄、樹脂滾輪）
D4N-6[]20型
D4N-8[]20型
滾輪手柄型（金屬手柄、樹脂滾輪）
D4N-6[]22型
D4N-8[]22型

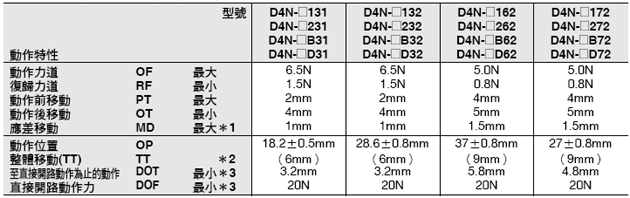

柱塞型
D4N-6
[]
31型D4N-8
[]
31型
滾輪柱塞型
D4N-6
[]
32型D4N-8
[]
32型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

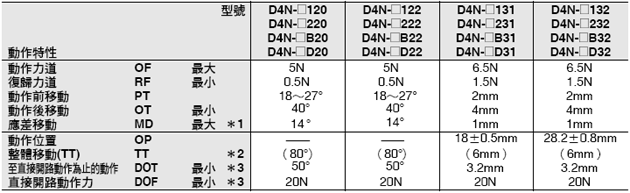

瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
註. 2NC、2NC/1NO、3NC的接點閉路、開路動
作的同步性有所差異，使用時請確認。
＊1. 僅瞬間動作型。
＊2. 參考值。
＊3. 為了安全使用，請務必做好確保工作。
慢速動作（1NC/1NO）（2NC/1NO）
＊1. 參考值。
＊2. 僅MBB型。（D4N-[]E[][]型或D4N-[]F[][]型）
＊3. 為了安全使用，請務必做好確保工作。
雙導管型
單向動作滾輪手柄型（水平動作）
D4N-6[]62型
D4N-8[]62型
單向動作滾輪手柄型（垂直動作）
D4N-6[]72型
D4N-8[]72型

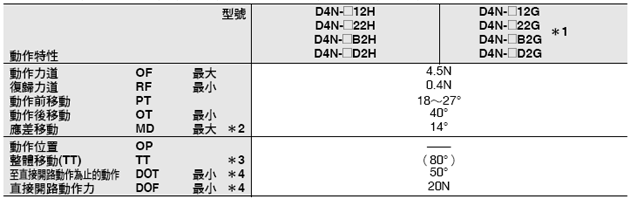

可變滾輪手柄型、形狀鎖定型
（金屬手柄、樹脂滾輪）
D4N-6[]2G型
D4N-8[]2G型
可變滾輪手柄型／形狀鎖定型
（金屬手柄、橡膠滾輪）
D4N-6[]2H型
D4N-8[]2H型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
瞬間動作（1NC/1NO）（2NC）、慢速動作（2NC）（3NC）
註. 2NC、2NC/1NO、3NC 的接點閉路、開路動
的同步性有所差異，使用時請確認。
＊1. 手柄長度為30mm時的特性值。
＊2. 手柄長度為31mm時的特性值。
＊3. 僅瞬間動作型。
＊4. 參考值。
＊5. 為了安全使用，請務必做好確保工作。
慢速動作（1NC/1NO）（2NC/1NO）
＊1. 手柄長度為30mm時的特性值。
＊2. 手柄長度為31mm時的特性值。
＊3. 參考值。
＊4. 僅MBB型。（D4N-[]E[][]型或D4N-[]F[][]型）
＊5. 為了安全使用，請務必做好確保工作。
使用時

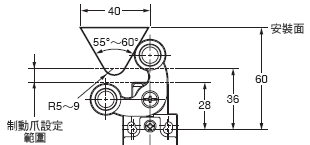

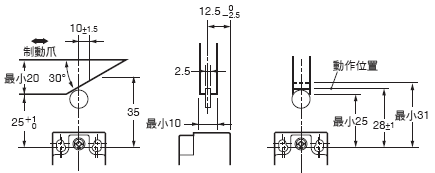

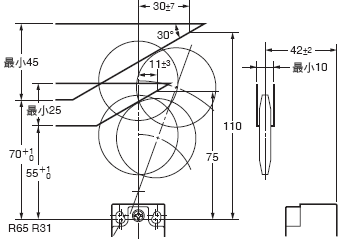

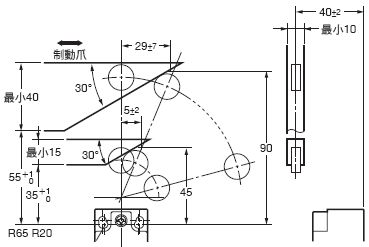

制動爪的角度、位置等，請依照下圖使用。（引用EN50047）
滾輪手柄型
（D4N-[][]20型）
可變滾輪手柄型／形狀鎖定型
（金屬手柄、樹脂滾輪）
（D4N-[][]2G型）（參考值）
可變滾輪手柄型／形狀鎖定型
（金屬手柄、橡膠滾輪）
（D4N-[][]2H型）（參考值）
密封柱塞型
（D4N-[][]31型）
滾輪柱塞型
（D4N-[][]32型）
單向動作滾輪手柄型（水平動作）
（D4N-[][]62型）
單向動作滾輪手柄型（垂直動作）（參考值）
（D4N-[][]72型）
叉型手柄鎖定型（右動作）
（D4N-[][]RE型 ）
叉型手柄鎖定型（左動作）
（D4N-[][]LE型）
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 D4N 規格說明書 |
- [6075KB] |
2022年10月5日
20221005
|
D4N 規格說明書 |
| 安全元件選型指南 |
SGFM-051R-TW5-01 [5193KB] |
2022年5月31日
20220531
|
安全元件選型指南 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| D4N Data Sheet |
- [6036KB] |
Apr 01, 2022
20220401
|
D4N Data Sheet |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
