| 名稱 | 安裝方法 | 型號 |
|---|---|---|
| 撓性桿開關 (僅一體型開關) |
正面安裝 | TP70-1A1 |
| 底部安裝 | TP70-1A2 | |
| 嵌入安裝 | TP70-1A3 | |
| 撓性桿開關 (分離型緊急停機附開關) |
正面安裝 | TP70-1S1 |
| 底部安裝 | TP70-1S2 | |
| 嵌入安裝 | TP70-1S3 |
TP70
產品特色
移動中亦可同時操作，輸入簡單
採用不傷手的塑膠桿型。
單向動作。具備只能從單向接觸而動作的擋塊。
本體顏色採用作業人員易於辨識的黃色。
配合安裝場所備有3種類型選擇。
系列產品中亦提供附緊急停止開關機種。
海外認證標準
| 認證機關 | 標準 | 檔案名稱 |
|---|---|---|
| CCC(CQC) | GB14048.5 | 2013010305630198 |
認證額定規格
CCC (GB14048.5)
| 類別與額定 |
|---|
| AC-15 3A/240V DC-13 0.27A/250V |
額定
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 輸入 | 遮斷 | 輸入 | 遮斷 | ||
| AC 120V | 10A | 60 | 6 | 7,200 | 720 |
| AC 240V | 30 | 3 | |||
| DC 125V | 2.5A | 0.55 | 0.55 | 69 | 69 |
| DC 250V | 0.27 | 0.27 | |||
性能
| 保護構造＊1 | IP65 | ||
|---|---|---|---|
| 震動誤動作 | 10～55Hz 單側振幅0.65mm 加速度100m/s2以下 | ||
| 衝擊 | 耐久 | 最大1,000m/s2 | |
| 誤動作 | 最大20m/s2 | ||
| 使用環境 | 溫度 | 可使用溫度-10～+70℃ | |
| 濕度 | 可使用濕度35～95%RH | ||
| 開關規格 | 容許操作速度 | 1mm～0.5m/s | |
| 容許操作頻率 | 機械性 | 最大60次/min | |
| 電氣性 | 最大30次/min (電阻負載中) | ||
| 耐久性＊2 | 機械性 | 100萬次以上 | |
| 電氣性 | 20萬次以上(10A AC125V 電阻負載) | ||
| 接觸形式 | 1a1b | ||
| 端子規格 | 螺旋端子 | ||
| 緊急停機開關規格 | 開關型號 | A165E-M-02 | |
| 動作方式 | 慢動、直接開路動作機構 | ||
| 動作功能 | 按壓閂鎖/旋轉復歸 ※按壓為接點分離，旋轉為閉路。 |
||
| 接觸形式 | 2b | ||
| 操作部位 | 大小：φ40，顏色：紅色，非照光 | ||
| 端子規格 | 焊接端子 | ||
註1. 上述數值為初始值。
2. 詳細規格請參閱上述型號的個別規格進行確認。
＊1. 顯示內建開關（D4N-2187型）的保護構造，非本體外殼部位的數值。
＊2. 耐久性的值係於環境溫度5～35℃、環境濕度40～70％RH、在致動器前端20mm處進行30mm行程操作時的值。
其他詳細條件請另行洽詢。
（單位：mm）

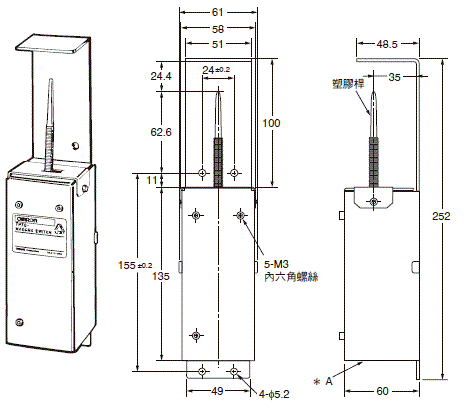

TP70-1A1型

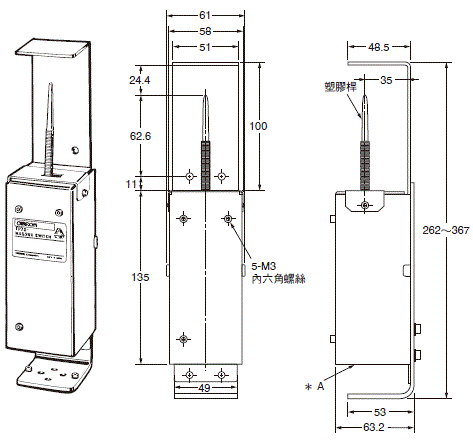

TP70-1A2型

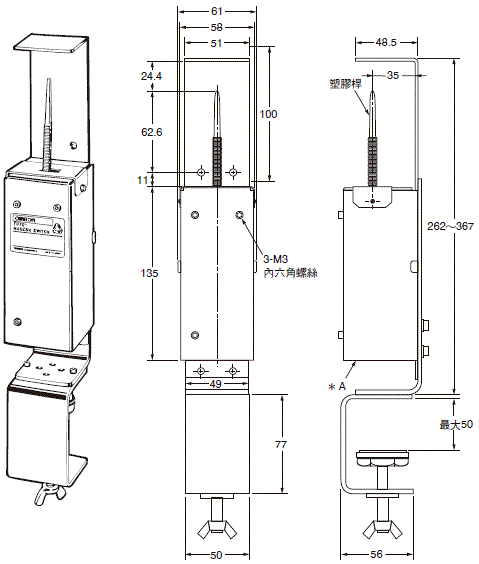

TP70-1A3型

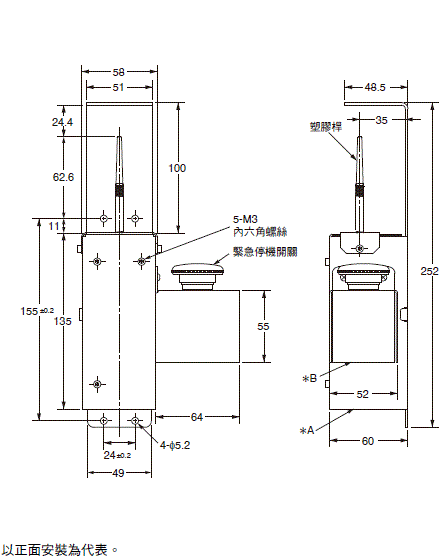

TP70-1S1型
註. 上述的外觀尺寸圖中，未指定部分的尺寸公差為±4mm。
＊無A部、B部的底板。
動作特性
| 項目 | 標準值 |
|---|---|
| 動作力 | 最大1.5N |
| 動作前移動(PT) | 最大15° |
