產品特色

限動開關用接頭SC型，提高導管口的防水性、防滴性

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

在各種工具機或控制裝置中，使用各種粗細的絕緣纜線或軟管，做為限動開關之導線。

因此，導管口的防水、防滴性就成為問題。

這些問題可以透過使用符合纜線外徑之SC型接頭解決。

請根據限動開關之各機種，選擇接頭型號。

此接頭形式可大幅縮減限動開關的配線工時。

可簡單且迅速進行安裝及更換。且保護構造符合IP67。

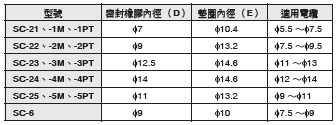

導管口	適用電纜	密封橡膠內徑 (D)	纜線外徑		型號	適用機種
導管口	適用電纜	密封橡膠內徑 (D)	最小	最大	型號	適用機種

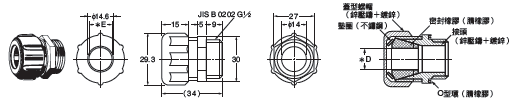

JIS B 0202 G1/2	絕緣纜線用 (泛用型)	φ7	φ5.5	φ7.5	SC-1M	WL-N、WL、D4A-[]N、 D4B-[]N、ZE、ZV、ZV2、 XE、XV、XV2
		φ9	φ7.5	φ9.5	SC-2M
		φ12.5	φ11	φ13	SC-3M
		φ14	φ12	φ14	SC-4M
		φ11	φ9	φ11	SC-5M

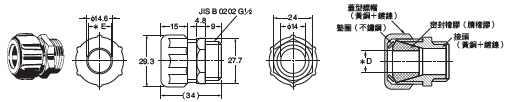

	絕緣纜線用 (耐腐蝕型)	φ7	φ5.5	φ7.5	SC-21
		φ9	φ7.5	φ9.5	SC-22
		φ12.5	φ11	φ13	SC-23
		φ14	φ12	φ14	SC-24
		φ11	φ9	φ11	SC-25

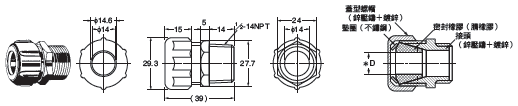

1/2-14NPT	絕緣纜線用	φ7	φ5.5	φ7.5	SC-1PT	D4A-[]N
		φ9	φ7.5	φ9.5	SC-2PT
		φ12.5	φ11	φ13	SC-3PT
		φ14	φ12	φ14	SC-4PT
		φ11	φ9	φ11	SC-5PT

註. SC接頭請與密封膠帶一併使用。惟SC-1M～5M型附有O型環（NBR），因此不用密封膠帶即可確保密封性。

導管口	適用電纜	密封橡膠內徑 (D)	纜線外徑		型號	適用機種
導管口	適用電纜	密封橡膠內徑 (D)	最小	最大	型號	適用機種

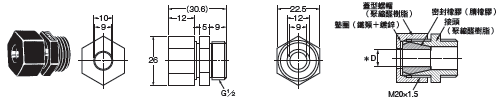

JIS B 0202 G1/2	絕緣纜線用	φ10.6	φ8.5	φ10.5	SC-P2	WL-N、WL、D4A-[]N、 D4B-[]N、ZE、ZV、ZV2、 XE、 XV、 XV2
Pg13.5		φ9.6	φ7.5	φ9.5	SC-P3	WL[]-G
JIS B 0202 G1/2		φ9	φ7.5	φ9	SC-6	WL-N、WL、D4A-[]N、 D4N＊、D4N-[]R＊、 D4B-[]N、ZE、ZV、ZV2、 XE、XV、XV2

註. 簡易接頭為樹脂製，需要特別注重密封性時，請使用SC-1M～-5M型等之金屬接頭。
此外，表中＊所示機種為僅有樹脂接頭之規格。

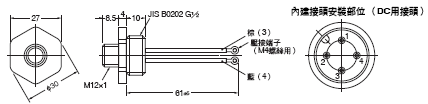

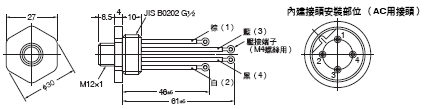

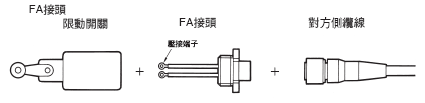

1867_lu_1

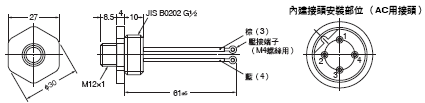

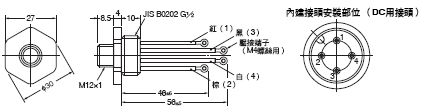

型號	芯數	電壓規格	導管口	壓接端子尺寸	適用機種
SC-2F	2	DC125V	JIS B 0202 G1/2	M4	WL
SC-2FAD	2	AC250V
SC-4F4D	4	DC125V
SC-4F4AD	4	AC250V

1867_lu_2

電壓規格	芯數	纜線長度	型號
AC用	2	2m	XS2F-A421-DB0-F
	2	5m	XS2F-A421-GB0-F
	4	2m	XS2F-A421-D90-F
	4	5m	XS2F-A421-G90-F
DC用	2	2m	XS2F-D421-DD0
	2	5m	XS2F-D421-GD0
	4	2m	XS2F-D421-D80-F
	4	5m	XS2F-D421-G80-F
