| 類型 | 感測部一體型 | ||
|---|---|---|---|
| 特長 | ・具備過行程 ・可將感測部前端彎折使用 |
・可用於高精度的位置控制 ・動作後移動(OT)最大為5mm |
|
| 感測部的種類 |
螺旋彈簧型
|
柱塞型
|
|
| 系列 | 電源電壓(電源) | 型號 | 型號 |
| NL1 | DC12V | NL1-C | NL1-P |
| NL2 | DC24V | NL2-C | NL2-P |
| NL3 | AC100V | NL3-C 100V | NL3-P 100V |
| AC200V | NL3-C 200V | NL3-P 200V | |
| 僅感測部 | NL1-C感測部組件 (NL1、 NL2、NL3共有) |
―― | |
| 類型 | 感測部分離型 | |||
|---|---|---|---|---|
| 特長 | ・可使用於被檢測體位在無法容納開關本體的狹窄之處 (本體與感測部之間的纜線為3m，可將感測部端延長使用) |
|||
| 感測部的種類 |
無感測部
|
含柱塞型感測部
|
螺旋彈簧型 含感測部 |
|
| 系列 | 電源電壓 (電源) |
型號 | 型號 | 型號 |
| NL1 | DC12V | NL1-S | NL1-SP | NL1-SC |
| NL2 | DC24V | NL2-S | NL2-SP | NL2-SC |
| 僅感測部 | ─ ─ | ─ ─ | NL1-SC型感測部 (NL1、NL2共用) |
|
| 型號 | NL1 | NL2 | NL3 |
|---|---|---|---|
| 保護構造 | IP60 | ||
| 電源電壓 | DC12V | DC24V | AC100或200V |
| 額定頻率 | ―― | 50/60Hz | |
| 感度 | 接地檢測體：接觸電阻3kΩ以下 動作非接地檢測體：大地間容量100pF以上 |
||
| 消耗電流 | 8mA | 15mA | ―― |
| 漏電流 | ―― | 迴路部：2mA，感測部：1mA＊1 | |
| 回應時間 | 5ms以下 | 20ms以下 | |
| 輸出訊號 | DC12V 最大30mA 電壓輸出型 (輸出阻抗4.7kΩ) |
DC24V電流輸出型 (電阻負載、170mA可直接開關) |
AC100或200V閘流體輸出型 (電阻負載、30～300mA可直接開關)＊2 |
| 絕緣阻抗 | 0V (藍)與外殼連接。 | 100 MΩ min. (at 500 VDC)＊3 | |
| 耐電壓 | 0V (藍)與外殼連接。 | AC1,500V 50/60Hz 1分鐘＊3 | |
| 污染度(使用環境) | 3(IEC947-5-1) | ||
| 電氣保護等級 | ClassⅡ | ||
| PTI (追蹤特性) | 175 | ||
| 開關類別 | D(IEC335) | ||
| 震動 | 10～55Hz 重複振幅1.5mm 無異常 | ||
| 衝擊 | 最大200m/s2 | ||
| 環境溫度 | -10～+60℃ (但不可結冰) | ||
| 環境濕度 | 35～90%RH | ||
| 重量 | 約370g (NL[]-C、-P型)約550g (NL[]-S型)約680g (NL[]-SP、-SC型) | ||
＊1. NL3型具SCR保護，故C、R為內置。因此具有漏電流。
＊2. 迴路保護電流需要30mA。
如為30mA以下的負載，如右圖所示，請將洩流器電阻與負載並聯連接，以使負載迴路的總電流成為30mA以上、300mA以下的方式，連接R=V/(30-i)（kΩ）的電阻。（請注意W數）
＊3. 充電部－非充電部之間
（單位：mm）

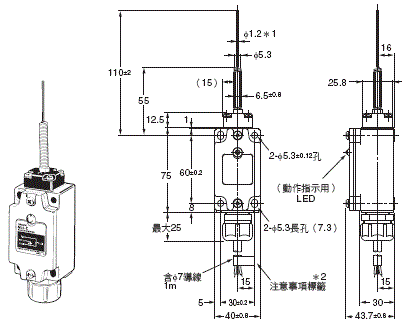

螺旋彈簧型
NL1-C型
NL2-C型
NL3-C型
＊1. 天線的移動無方向性，但接觸後移動請設為距 自由位置30°以內。
＊2. 請撕掉後使用。
註1. 感測部的按壓力道請設在1.96N以下。
2. 只有感測部可換裝。
詳細資訊請另洽。

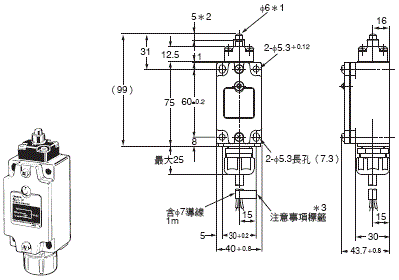

柱塞型
NL1-P型
NL2-P型
NL3-P型
含柱塞型感測部、含螺旋彈簧型感測部的外觀尺寸圖，皆只有顯示感測部。
開關部本體的外觀尺寸與螺旋彈簧型、柱塞型相同。

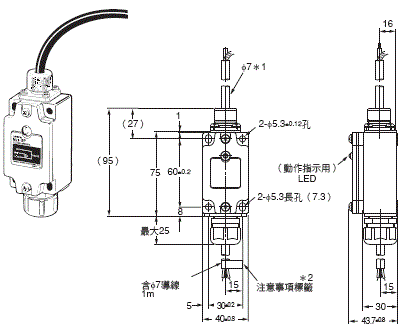

無感測部
NL1-S型
NL2-S型
＊1. 高頻同軸纜線標準為3m。
＊2. 請撕掉後使用。
註1. 感測部備有配合用途的各式形狀。
此外，關於感測部請參閱右述的含柱塞型感測部、含螺旋彈簧型感測部。
2. 高頻同軸纜線請勿切斷或延長。

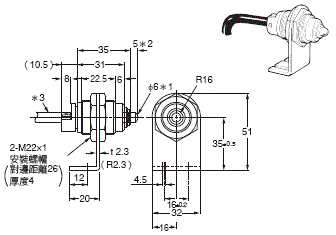

含柱塞型感測部
NL1-SP型
NL2-SP型
＊1. 不鏽鋼柱塞接觸後移動（OT）為5mm。
＊2. 柱塞自由位置（FP）
＊3. 高頻同軸纜線標準為3m。
註1. 柱塞的按壓力道請設在9.8N以下。
2. 高頻同軸纜線請勿切斷或延長。

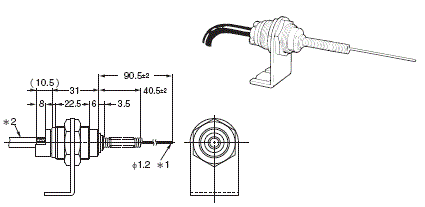

含螺旋彈簧型感測部
NL1-SC型
NL2-SC型
