＊在水、油的場所使用，可能導致誤動作。
D5C
產品特色
輕微接觸即可檢測。僅φ18的纖細型
無需動作力，可檢測微小變位及細線、薄板型導電體（鐵、不鏽鋼等）。可藉由間接接地，使用非導電體。
於接觸的瞬間動作，應差移動（MD）極小，故可高精度位置檢測。
以φ18的纖細形狀內置放大器，且標準配備動作指示及感度調整功能。
保護構造符合IEC標準的IP67。＊
感測部為旋入式，可自由換裝。
自由裝配型可配合用途安裝形狀合適的感測部。
| 特長 | ・可將感測部前端任意彎折使用。 ・接觸後移動(過行程)最大可達20mm |
・用於高精度的位置控制。 ・接觸後移動(過行程)最大3.5mm |
・可配合用途安裝形狀合適的感測部 | |
|---|---|---|---|---|
| 感測部的種類 |
螺旋彈簧型
|
柱塞型
|
自由裝配型
|
|
| 項目 | 型號 | 型號 | 型號 | |
| 電源電壓 (電源) |
直流型 | D5C-1DS0 | D5C-1DP0 | D5C-1DA0 |
| 交流型 | D5C-1AS0 | D5C-1AP0 | D5C-1AA0 | |
| 僅感測部 | D5C-00S0 | D5C-00P0 | D5C-00A0 | |
註. 導線為3m。
| 類型 | 直流型 | 交流型 | |
|---|---|---|---|
| 型號 | D5C-1D[]0 | D5C-1A[]0 | |
| 保護構造 | 等同IP67 | ||
| 機械耐久性 | 1,000萬次以上(以OT標準值動作時) | ||
| 電源電壓 (使用電壓範圍) |
DC12～24V (DC10～30V) 漣波率(p-p) 10%以下 |
AC100～240V (AC45～264V) 50/60Hz |
|
| 額定頻率 | ―― | 50/60Hz | |
| 設定感度範圍 | 30pF～100pF | ||
| 消耗電流 | 17mA以下 | ―― | |
| 漏電流 | 迴路部 | ―― | 2mA以下 |
| 感測部 | 1mA以下 | 1mA以下 | |
| 應答時間 | 2ms以下 | 8ms以下 | |
| 輸出電流容量 | 最大200mA (電阻負載) | ||
| 絕緣阻抗 | 所有導線與接地之間50 MΩ min. (at 500 VDC) | ||
| 耐電壓 | 充電部與非充電金屬部之間 AC1,000V 50/60Hz 1分鐘 |
充電部與非充電金屬部之間 AC2,000V 50/60Hz 1分鐘 |
|
| 額定絕緣電壓(Ui) | AC1,000V | ||
| 污染度(使用環境) | 3 (IEC947-5-1) | ||
| 防觸電保護等級 | Class Ⅱ | ||
| PTI (追蹤特性) | 175 | ||
| 開關類別 | D(IEC335) | ||
| 震動 | 10～55Hz重複振幅1.5mm無異常 | ||
| 衝擊 | 最大1,000m/s2 | ||
| 環境溫度 | -25～+70℃ (但不可結冰) | ||
| 環境濕度 | 35～95%RH | ||
| 重量 | 約110g (D5C-1DS0型) | 約120g (D5C-1AS0型) | |
（單位：mm）

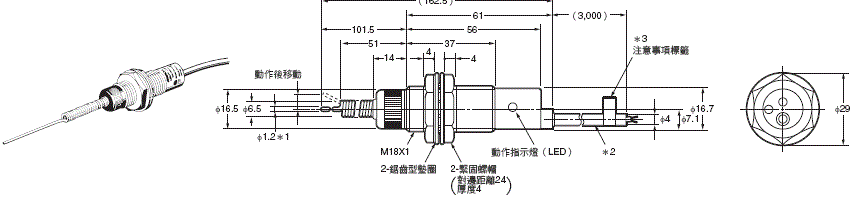

直流型
螺旋彈簧型
D5C-1DS0型
＊1. 不鏽鋼絲感測部、感測部的移動無方向性。
但接觸後移動請設為距自由方向20mm以內的距離。
感測部的按壓力道請設在1.96N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm2、外徑φ4
＊3. 請撕掉後使用。

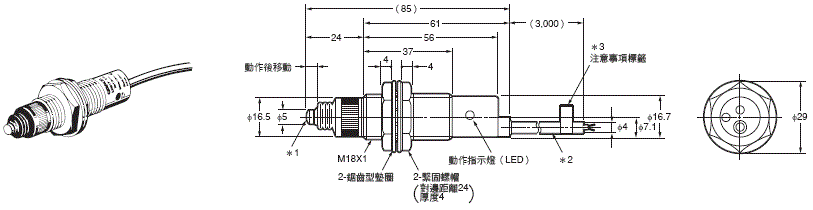

柱塞型
D5C-1DP0型
＊1. 不鏽鋼柱塞接觸後移動（OT）為3.5mm以內。
柱塞的按壓力道請設在9.8N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm2、外徑φ4
＊3. 請撕掉後使用。

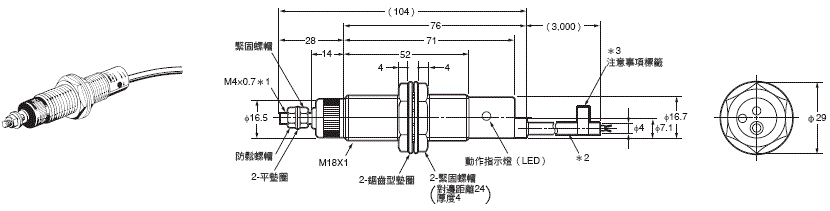

自由裝配型
D5C-1DA0型
安裝金屬板時請設為200cm2以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm2、外徑φ4
＊3. 請撕掉後使用。
交流型

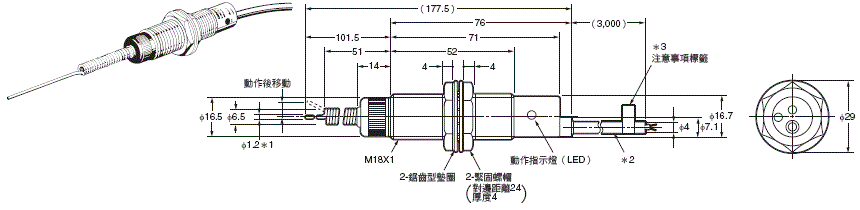

螺旋彈簧型
D5C-1AS0型
＊1. 不鏽鋼絲感測部、感測部的移動無方向性。
但接觸後移動請設為距自由方向20mm以內的距離。
感測部的按壓力道請設在1.96N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm2、外徑φ4
＊3. 請撕掉後使用。

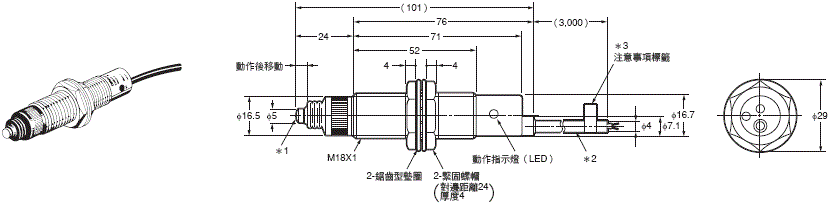

柱塞型
D5C-1AP0型
＊1. 不鏽鋼柱塞接觸後移動（OT）為3.5mm以內。
柱塞的按壓力道請設在9.8N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm2、外徑φ4
＊3. 請撕掉後使用。

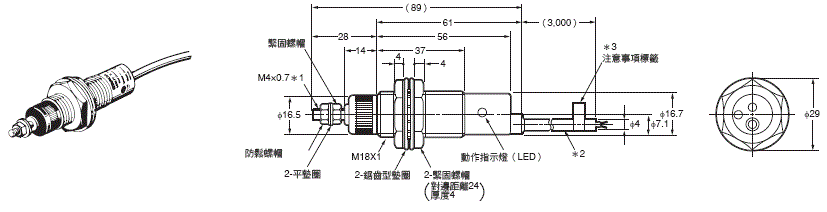

自由裝配型
D5C-1AA0型
＊1. 不鏽鋼感測部、連接感測部的長度請設為總計1m以下。
安裝金屬板時請設為200cm2以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm2、外徑φ4
＊3. 請撕掉後使用。
