| 致動器的種類 | 類型 | 動作指示燈 | 重複精度 | 動作力OF最大 | 導線 | 保護構造 | 型號 | |
|---|---|---|---|---|---|---|---|---|
| 出線式 | 長度 | |||||||
|
柱塞型
|
M5 | 無 | 1μm以下 | 0.29N | 直接出線 | 1m | IEC標準 IP40 |
D5A-1100 |
| 0.49N | D5A-1200 | |||||||
| 3μm以下 | 0.29N | D5A-2100 | ||||||
| 0.49N | D5A-2200 | |||||||
| M8 | 1μm以下 | 0.49N | IEC標準 IP67 (JIS標準 防水型) |
D5A-3200 | ||||
| 0.98N | D5A-3300 | |||||||
| M16 | 3μm以下 | 2.45N | D5A-7400 | |||||
| 接頭 | D5A-7403 | |||||||
D5A
產品特色
可檢測微小變位的高精度開關
可用於鑽孔器或車刀等的刀刃磨耗檢測、加工物的原點檢測等。
使用耐磨性佳，不易受溫度變化影響的陶瓷柱塞（M5、M8、輕薄型）。
可直接輸入電腦和PC。
備有含動作指示燈、接頭規格等產品，種類豐富。
有接點輸出型（B接點）
無接點輸出型（PNP輸出）
| 致動器的種類 | 類型 | 動作指示燈 | 重複精度 | 動作力OF最大 | 導線 | 保護構造 | 型號 | |
|---|---|---|---|---|---|---|---|---|
| 出線式 | 長度 | |||||||
柱塞型
 |
M8 | 有 | 1μm以下 | 0.49N | 直接出線 | 1m | IEC標準 IP67 (JIS標準 防水型) |
D5A-3210 |
| 0.98N | D5A-3310 | |||||||
| 輕薄型 | 0.49N | D5A-5210 | ||||||
| 0.98N | D5A-5310 | |||||||
| M16 | 3μm以下 | 2.45N | D5A-7410 | |||||
| 接頭 | D5A-7413 | |||||||
| 頂部 柱塞型  |
限動型 | 3μm以下 | 3.92N | 直接出線 | 3m | D5A-8511 | ||
| 5m | D5A-8512 | |||||||
| 接頭 | 3m | D5A-8514 | ||||||
| 5m | D5A-8515 | |||||||
| 斜角 柱塞型  |
直接出線 | 3m | D5A-9511 | |||||
| 5m | D5A-9512 | |||||||
| 接頭 | 3m | D5A-9514 | ||||||
| 5m | D5A-9515 | |||||||
額定
| 項目 | 電氣等級 |
|---|---|
| 有接點輸出型 | M5、M8、M16型：AC24V 10mA DC12V 10mA |
| 無接點輸出型 | DC5～24V±10% 100mA 漏電流 0.15mA以下 殘留電壓 3V以下 消費電力 3mW以下 |
性能
| 保護構造 | D5A-1[]型、D5A-2[]型：IP40、其他：IP67 | |
|---|---|---|
| 重複精度＊1 | 1μm以下(M5(D5A-1[][][]型系列)M8、輕薄型) | |
| 3μm以下(M5(D5A-2[][][]型系列)M16、限動型) | ||
| 耐久性＊2 | 機械性 | 1,000萬次以上 |
| 電氣性 | 100萬次以上 (有接點輸出型：AC24V 10mA 電阻負載) (無接點輸出型：DC24V 100mA 電阻負載) |
|
| 電氣性耐久性 100萬次後的偏差 |
10μm以下(M5、M8、M16、輕薄型) | |
| 20μm以下(限動型) | ||
| 容許操作速度 | 1μm～0.5m/s | |
| 額定頻率 | 50/60Hz | |
| 絕緣阻抗 | 各端子和非充電金屬部間100 MΩ min. (at 250 VDC) | |
| 接觸電阻(初始值)＊4 | 附導線1m：800mΩ以下 附導線3m：2.4Ω以下 附導線5m：4Ω以下 |
|
| 耐電壓 | 各端子和非充電金屬部間AC1,000V(50/60Hz 1min) | |
| 振動 | 誤動作 | 10～55Hz重複振幅1.5mm |
| 衝擊 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大300m/s2 | |
| 溫度係數＊3 | ±20× 10-6/°C以下(M5、M8、輕薄型) ±40× 10-6/°C以下(M16) ±50× 10-6/°C以下(限動型) |
|
| 使用環境溫度 | -20～+75°C(不可結冰) | |
| 使用環境濕度 | 35～85%RH(有密封橡膠時35～95%RH) | |
註. 上述數值為初始值。
＊1. 重複精度的測量條件，請另行洽詢。
＊2. 耐久性的條件為環境溫度5～35°C、環境濕度40～70％RH。
其他詳細條件請另行洽詢。
＊3. 環境溫度每變化1°C時的動作位置變化率。
不同型號可能和上述內容不同，請另行洽詢。
＊4. 有接點輸出型的值。
（單位：mm）

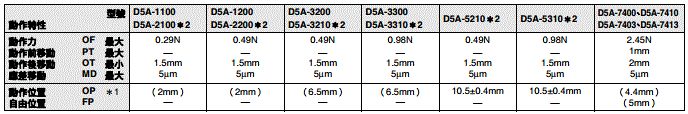

M5型（有接點輸出）
D5A-1100型 D5A-2100型
D5A-1200型 D5A-2200型

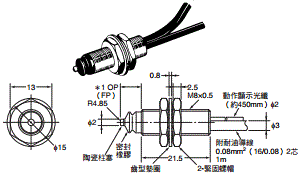

M8型（無接點輸出）
D5A-3210型
D5A-3310型
M8型（有接點輸出）
D5A-3200型
D5A-3300型
輕薄型（無接點輸出）
D5A-5210型
D5A-5310型

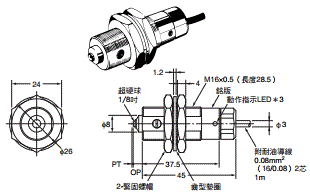

M16型 （有接點輸出／無接點輸出）
D5A-7400型
D5A-7410型
M16型 （有接點輸出／無接點輸出）
D5A-7403型
D5A-7413型
〔接頭出線式〕
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 外殼螺絲為特殊螺絲尺寸 （間隔0.5mm）。無法以標準螺絲攻加工進行安裝，請以附屬螺帽進行安裝。
＊1. 高感度，故動作位置和自由位置同尺寸。（M16限動型除外）
＊2. 整體動作為1.9～2.1mm。適當行程 （壓入量）請設置在距離自由位置1.0～1.5mm處。
＊3. 有接點輸出型無此項目。

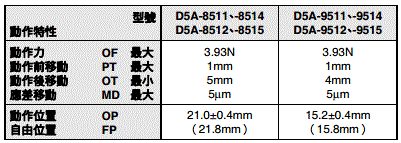

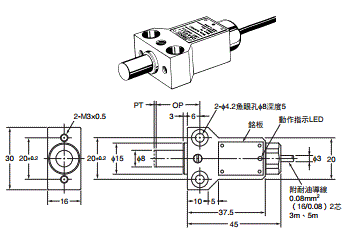

限動型無接點輸出
D5A-8511型
D5A-8512型
限動型無接點輸出
D5A-8514型
D5A-8515型
〔接頭出線式〕

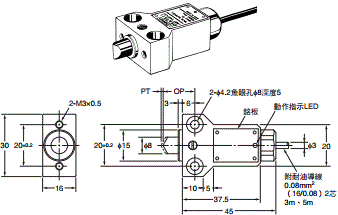

限動型無接點輸出
D5A-9511型
D5A-9512型
限動型無接點輸出
D5A-9514型
D5A-9515型
〔接頭出線式〕
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
