| 安裝方法 |
側面安裝型
|
底面安裝型
|
|||||||
|---|---|---|---|---|---|---|---|---|---|
| 致動器種類 | 型號 | 取得規格 | 型號 | 取得規格 | |||||
| UL | CSA | UL | CSA | ||||||
| 一般型 | 柱塞型 |  |
AC使用 | ZE-Q-2 | ● | ● | ZV-Q-2 | ● | ● |
| DC使用 | XE-Q-2 | XV-Q-2 | |||||||
| 滾輪 柱塞型 |
 |
AC使用 | ZE-Q22-2 | ● | ● | ZV-Q22-2 | ● | ● | |
| DC使用 | XE-Q22-2 | XV-Q22-2 | |||||||
| 交叉滾輪 柱塞型 |
 |
AC使用 | ZE-Q21-2 | ● | ● | ZV-Q21-2 | ● | ● | |
| DC使用 | XE-Q21-2 | XV-Q21-2 | |||||||
| 滾輪 手柄型 |
 |
AC使用 | ZE-QA2-2 | ● | ● | ZV-QA2-2 | ● | ● | |
| DC使用 | XE-QA2-2 | XV-QA2-2 | |||||||
| 單向滾輪 手柄型 |
 |
AC使用 | ZE-QA277-2 | ● | ● | ── | |||
| DC使用 | XE-QA277-2 | ── | |||||||
| 密封型 | 密封 柱塞型 |
 |
AC使用 | ZE-N-2 | ● | ● | ZV-N-2 | ● | ● |
| DC使用 | XE-N-2 | XV-N-2 | |||||||
| 密封滾輪 柱塞型 |
 |
AC使用 | ZE-N22-2 | ● | ● | ZV-N22-2 | ● | ● | |
| 密封交叉滾輪 柱塞型 |
 |
AC使用 | ZE-N21-2 | ● | ● | ZV-N21-2 | ● | ● | |
| 密封滾輪 手柄型 |
 |
AC使用 | ZE-NA2-2 | ● | ● | ZV-NA2-2 | ● | ● | |
| DC使用 | XE-NA2-2 | XV-NA2-2 | |||||||
| 單向密封滾輪 手柄型 |
 |
AC使用 | ZE-NA277-2 | ● | ● | ZV-NA277-2 | ● | ● | |
| DC使用 | XE-NA277-2 | ── | |||||||
ZE / ZV / ZV2 / XE / XV / XV2
產品特色
遮斷容量大，高耐久性的泛用密封開關
ZE型、ZV型、ZV2型內建Z型一般用基本開關。 高耐久性且具備大遮斷容量。
XE型、XV型、XV2型內建X型磁吹基本開關。 直流專用系列。
安裝方法有側面，底面及側面對角線3種，且致動器的種類豐富。
打開外蓋後，內建開關的端子就在正面，接線較為容易。
含接地端子的開關為CE標章對應品。
取得UL、CSA、CCC標準。 （有關認證型號，請洽本公司）
| 安裝方法 |
側面對角線安裝型
|
|||||
|---|---|---|---|---|---|---|
| 致動器種類 | 型號 | 取得規格 | ||||
| UL | CSA | |||||
| 一般型 | 柱塞型 | |
AC使用 | ZV2-Q-2 | ● | ● |
| DC使用 | XV2-Q-2 | |||||
| 滾輪 柱塞型 |
|
AC使用 | ZV2-Q22-2 | ● | ● | |
| DC使用 | XV2-Q22-2 | |||||
| 交叉滾輪 柱塞型 |
|
AC使用 | ZV2-Q21-2 | ● | ● | |
| DC使用 | ── | |||||
| 滾輪 手柄型 |
|
AC使用 | ZV2-QA2-2 | ● | ● | |
| DC使用 | XV2-QA2-2 | |||||
| 單向滾輪 手柄型 |
|
AC使用 | ZV2-QA277-2 | ● | ● | |
| DC使用 | ── | |||||
| 密封型 | 密封 柱塞型 |
|
AC使用 | ZV2-N-2 | ● | ● |
| DC使用 | XV2-N-2 | |||||
| 密封滾輪 柱塞型 |
|
AC使用 | ZV2-N22-2 | ● | ● | |
| 密封交叉滾輪柱塞型 | |
AC使用 | ZV2-N21-2 | ● | ● | |
| 密封滾輪 手柄型 |
|
AC使用 | ZV2-NA2-2 | ● | ● | |
| DC使用 | XV2-NA2-2 | |||||
| 單向密封滾輪 手柄型 |
|
AC使用 | ZV2-NA277-2 | ● | ● | |
| DC使用 | XV2-NA277-2 | |||||
註1. 側面對角線安裝型的特長是密封性增強，可多數連結，用M5安裝螺絲強度更高，寬度更大（31×75mm），安定性亦增。
2. 有關海外標準認證品的詳情，請另洽本公司。
3. 含接地端子的開關請另洽本公司。
海外認證標準
| 認證機關 | 認證 | 檔案編號 |
|---|---|---|
| UL | UL508 | E76675 |
| CSA | CSA C22.2 No.14 | LR45746 |
| CCC(CQC) | GB14048.5 | 2003010303077623 |
註1. XE型、XV型、XV2型未取得標準。
2. 認證型號請洽詢本公司。
額定
| 型號 | 額定電壓 (V) |
無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | ||||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | ||
| ZE-[] ZV-[] ZV2-[] |
AC 125 250 480 |
15 15 10 |
3 2.5 1.5 |
1.5 1.25 0.75 |
15 15 6 |
5 3 1.5 |
2.5 1.5 0.75 |
||
| DC 125 250 |
0.5 0.25 |
0.5 0.25 |
0.05 0.03 |
0.05 0.03 |
|||||
| XE-[] XV-[] XV2-[] |
DC 8 14 30 125 250 |
10 10 10 10 3 |
3 3 3 3 1.5 |
1.5 1.5 1.5 1.5 0.75 |
10 10 10 7.5 2 |
10 10 10 6 1.5 |
5 5 5 2 2 |
2.5 2.5 2.5 2.5 1.5 |
|
| 突波電流 | 常閉 | 最大30A |
|---|---|---|
| 常開 | 最大15A |
註1. 左列數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
認證額定規格
UL/CSA
| 型號 | 額定電壓 | 電流 | 馬力 |
|---|---|---|---|
| ZE | AC125V 250V 480V |
15A 15A 15A |
1/8HP 1/4HP ―― |
| DC125V 250V |
0.5A 0.25A |
―― |
CCC （GB14048.5）
| 類別與額定 |
|---|
| AC-12 10A/250V |
性能
| 保護構造 | IP65 ＊1 | |
|---|---|---|
| 耐久性 ＊2 | 機械性 | Z[]型 ： 1,000萬次以上 X[]型 ： 100萬次以上 |
| 電氣性 | Z[]型 ： 50萬次以上(AC250V 15A 抵抗負荷) X[]型 ： 10萬次以上(DC125V 10A 抵抗負荷) |
|
| 容許操作速度 | 柱塞型 ： 0.01mm～0.5m/s 手柄型 ： 0.02mm～0.5m/s |
|
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 20次/min | |
| 額定頻率 | 50/60Hz | |
| 絶縁阻抗 | 100MΩ以上(at 500 VDC) | |
| 接觸電阻 | 15mΩ以下(預設値) | |
| 端子溫度上升 | 50deg以下 | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金属部位 和接地間 |
Z[]型： AC2,000V 50/60Hz 1min X[]型： AC1,500V 50/60Hz 1min |
|
| 各端子與非充 電金属部間 |
Z[]型： AC2,000V 50/60Hz 1min X[]型： AC1,500V 50/60Hz 1min |
|
| 振動 | 誤動作 | 10～55Hz 重複振幅1.5mm ＊3 |
| 衝撃 ＊3 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大100m/s2 ＊4 最大50m/s2 ＊5 |
|
| 使用環境溫度 | -10～+80℃(不可結冰) | |
| 使用環境濕度 | 一般型 ： 35～85%RH 密封型 ： 35～95%RH |
|
| 重量 | 約260～280g | |
註. 上述數值為初始值。
＊1. 僅[]-N型為IP65，[]-Q型為IP60。
＊2. 耐久性數值為環境溫度5～35°C、環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。
＊3. 動作限度位置方面。
＊4. 僅柱塞型、密封柱塞型、滾輪手柄型、密封滾輪手柄型。
＊5. 交叉滾輪柱塞型、密封交叉滾輪柱塞型、滾輪柱塞型、密封滾輪柱塞型。
（單位：mm）
側面安裝型

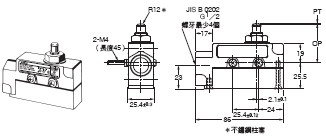

柱塞型
ZE-Q-2型
XE-Q-2型
滾輪柱塞型
ZE-Q22-2型
XE-Q22-2型

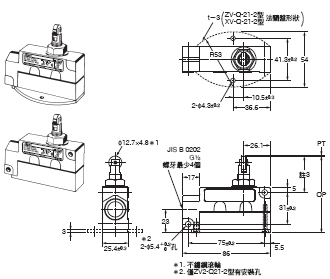

交叉滾輪柱塞型
ZE-Q21-2型
XE-Q21-2型

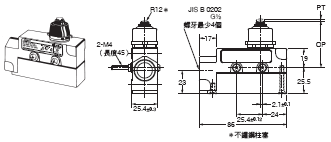

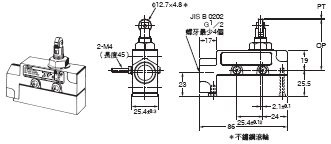

滾輪手柄型
ZE-QA2-2型
XE-QA2-2型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 外觀圖為安裝2-M4 （長度45）螺絲後的狀態。（隨附於產品中。）

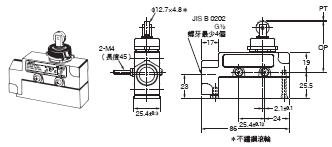

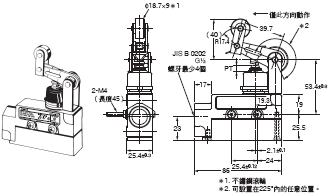

單向滾輪手柄型
ZE-QA277-2型
XE-QA277-2型

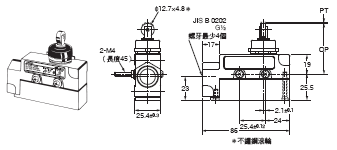

密封柱塞型
ZE-N-2型
XE-N-2型

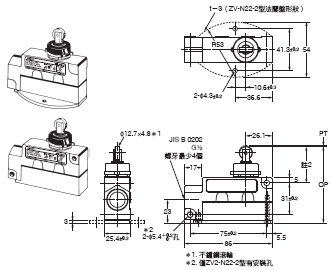

密封滾輪柱塞型
ZE-N22-2型
密封交叉滾輪柱塞型
ZE-N21-2型
密封滾輪手柄型
ZE-NA2-2型
XE-NA2-2型
單向密封滾輪手柄型
ZE-NA277-2型
XE-NA277-2型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 外觀圖為安裝2-M4 （長度45）螺絲後的狀態。（隨附於產品中。）
底面安裝型、側面對角線安裝型
外觀尺寸的項目中，上方圖示為底面安裝型（ZV-□型、XV-□型），下方為側面對角線安裝型（ZV2-□型、XV2-□型）。
此外外觀尺寸圖中，底面安裝面（法蘭盤）的形狀以虛線表示。

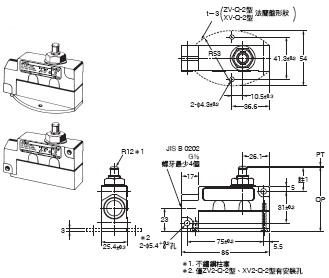

柱塞型
ZV（2）-Q-2型
XV（2）-Q-2型

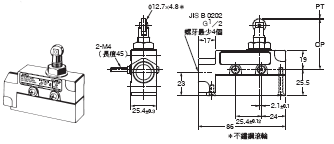

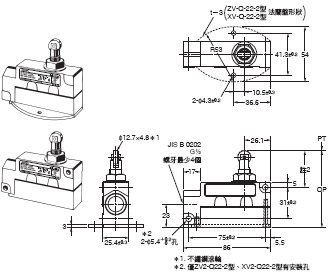

滾輪柱塞型
ZV（2）-Q22-2型
XV（2）-Q22-2型
交叉滾輪柱塞型
ZV（2）-Q21-2型
XV-Q21-2型

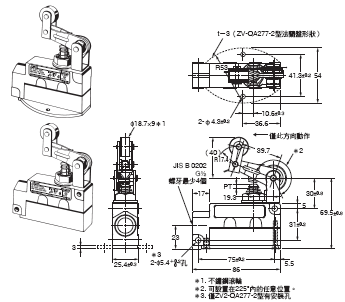

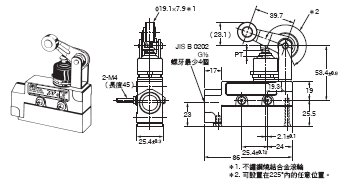

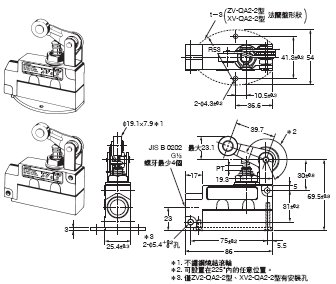

滾輪手柄型
ZV（2）-QA2-2型
XV（2）-QA2-2型

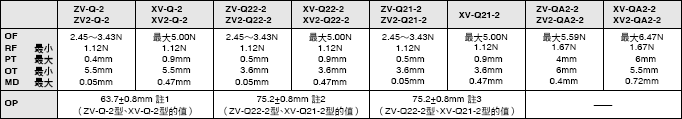

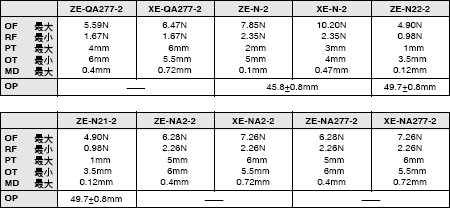

註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
註1. ZV2-Q-2型、XV2-Q-2型的OP為24.2±0.8mm。
2. ZV2-Q22-2型、XV2-Q22-2型的OP為35.7±1mm。
3. ZV2-Q21-2型的OP為35.7±0.8mm。

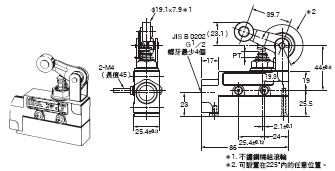

單向滾輪手柄型
ZV2-QA277-2型

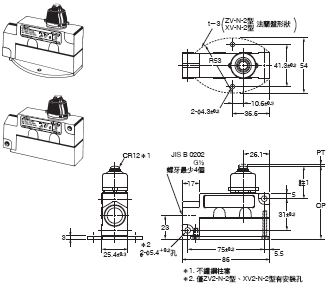

密封柱塞型
ZV（2）-N-2型
XV（2）-N-2型
密封滾輪柱塞型
ZV（2）-N22-2型

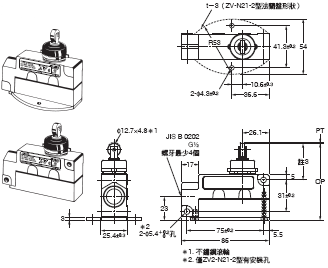

密封交叉滾輪柱塞型
ZV（2）-N21-2型

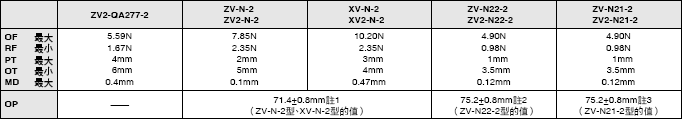

註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
註1. ZV2-N-2型、XV2-N-2型的OP為31.9±0.8mm。
2. ZV2-N22-2型的OP為35.7±0.8mm。
3. ZV2-N21-2型的OP為35.7±0.8mm。

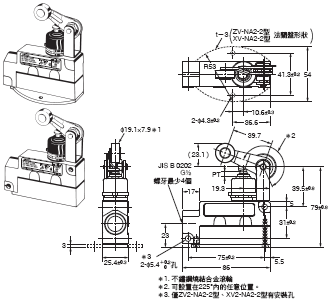

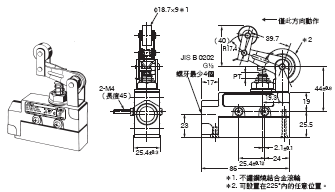

密封滾輪手柄型
ZV（2）-NA2-2型
XV（2）-NA2-2型

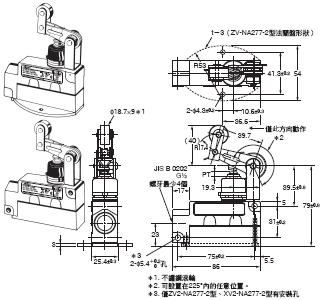

單方向密封滾輪手柄型
ZV（2）-NA277-2型
XV2-NA277-2型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
