| 致動器的種類 | 動作方向 | 內建開關1個 | |
|---|---|---|---|
| 型號 | |||
|
密封柱塞型
 |
── | 1VE-10N | |
凸輪手柄型
 |
 |
逆時針旋轉動作 | 1VE-10CA-11 |
 |
順時針旋轉動作 | 1VE-10CA-12 | |
 |
雙向旋轉動作 | 1VE-10CA-13 | |
凸輪滾輪手柄型
 |
|
逆時針旋轉動作 | 1VE-10CA2-11 |
|
|
順時針旋轉動作 | 1VE-10CA2-12 | |
|
|
雙向旋轉動作 | 1VE-10CA2-13 | |
VE
產品特色
小型、輕量的密封開關
將V型小型基本開關封入模鑄外殼，防塵性、機械強度超群。
凸輪手柄型、凸輪滾輪手柄型的手柄位置可設定360°任意位置。
額定
| 額定電壓 (V) | 無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電阻負載 | 集總負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
|
AC 125 250 |
10 10 |
2 1.5 |
10 10 |
3 2 |
||||
|
DC 8 14 30 125 250 |
10 10 6 0.6 0.3 |
2 3 3 0.1 0.05 |
6 6 4 0.6 0.3 |
6 6 4 0.1 0.05 |
||||
| 突波電流 | 常閉 | 最多24A |
|---|---|---|
| 常開 | 最多24A |
2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
性能
| 保護構造 | IP60 | |
|---|---|---|
| 耐久性＊ | 機械性 | 150萬次以上 |
| 電氣性 | 30萬次以上(AC250V 10A 電阻負載) | |
| 容許操作速度 | 密封柱塞型：0.1mm～0.5m/s 凸輪手柄型：0.5mm～0.5m/s 凸輪滾輪手柄型：0.5mm～0.5m/s |
|
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 60次/min | |
| 頻率常數 | 50/60Hz | |
| 絕緣阻抗 | 100 MΩ min. (at 500 VDC) | |
| 接觸電阻 | 15mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 各端子與非充電金屬部位間 | AC1,500V 50/60Hz 1min | |
| 震動 | 誤動作10～55Hz 重複振動1.5mm | |
| 衝撃 | 耐久：最大1,000m/s2、 誤動作：最大300m/s2 | |
| 使用環境溫度 | -10～+80℃ (不可結冰) | |
| 使用環境濕度 | 35～95%RH | |
| 重量 | 約120～170g | |
＊耐久性的值為環境溫度5～35℃、環境濕度40～70％RH時的數值。
其他詳細條件請另行洽詢。
（單位：mm）

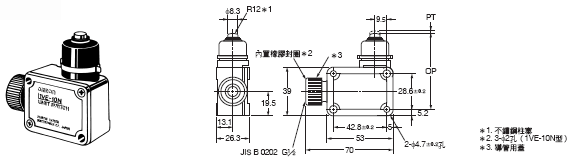

密封柱塞型
1VE-10N型

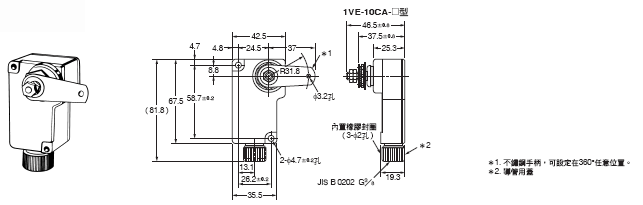

凸輪手柄型
1VE-10CA-[]型
凸輪滾輪手柄型
1VE-10CA2-[]型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
