ZC-[]55

ZC-[]55

產品特色
小型高精度密封開關
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

耐久性超過1,000萬次、內置微動開關， 且具有高重複精度的小型高精度密封開關。

安裝間距與Z型相同。

動作力（OF）小於一般的限動開關。

系列產品中亦提供便於維修、檢查的動作指示燈。

取得EN （TÜV）、UL、CCC標準。 （有關認證型號，請洽本公司）

致動器的種類 型號 取得認證
UL CSA EN
柱塞型
332_lu_1_1
 ZC-D55 ● ● ●
面板安裝柱塞型
332_lu_1_2
 ZC-Q55 ● ● ●
面板安裝滾輪柱塞型
332_lu_1_3
 ZC-Q2255 ● ● ●
面板安裝交叉滾輪柱塞型
332_lu_1_4
 ZC-Q2155 ● ● ●
密封滾輪柱塞型
332_lu_1_5
 ZC-N2255 ● ● ●
密封交叉滾輪柱塞型
332_lu_1_6
 ZC-N2155 ● ● ●
鉸鏈短手柄型
332_lu_1_7
 ZC-W55 ● ● ●
鉸鏈手柄型
332_lu_1_8
 ZC-W155 ● ● ●
鉸鏈滾輪短手柄型
332_lu_1_9
 ZC-W255 ● ● ●
鉸鏈滾輪手柄型
332_lu_1_10
 ZC-W2155 ● ● ●
單向鉸鏈滾輪短手柄型
332_lu_1_11
 ZC-W355 ● ● ●
單向鉸鏈滾輪手柄型
332_lu_1_12
 ZC-W3155 ● ● ●
註1. 如要在多灰塵、油滴、潮濕的場所使用，請使用模壓端子型。
備有右側導出、左側導出及下側導出三種類型。
2. 有關海外標準認證品的詳情，請另洽本公司。

海外認證標準

認證機關 標準 檔案編號
UL ＊ UL508、 CSA C22.2 NO.14 E76675
TÜVRheinland EN60947-1、 EN60947-5-1 J50041904
CCC(CQC) GB14048.5 2003010303077620
註. 有關型號，請洽本公司。
＊已取得UL的CSA C22.2 NO.14標準認證。

額定

額定電壓
(V)		 無電感負載(A) 電感負載(A)
電阻負載 集總負載 電感負載 電動負載
常閉 常開 常閉 常開 常閉 常開 常閉 常開
AC125
250		 10
10		 3
2.5		 1.5
1.25		 10
10		 5
3		 2.5
1.5
DC 8
14
30
125
250		 10
10
6
0.5
0.25		 3
3
3
0.4
0.2		 1.5
1.5
1.5
0.4
0.2		 6
6
5
0.05
0.03		 5
5
5
0.05
0.03		 2.5
2.5
2.5
0.05
0.03

突波
電流		 常閉 最大30A
常開 最大15A

註1. 上述數值表示穩定電流。
註2. 電感負載係指功率因數0.4以上（交流）、

時間常數7ms以下（直流）。
註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。
註5. 上述額定值是以下列條件進行測試而得。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次/min.

認證額定規格

UL/CSA
A300

電壓 通電電流 電流(A) 伏特安培(VA)
投入 遮斷 投入 遮斷
AC120V
AC240V		 10A 60
30		 6
3		 7200 720

TÜV （EN60947-1、EN60947-5-1）、CCC （GB14048.5）

類別與額定
AC-12 10A/250V

性能

保護構造 IP67
耐久性 機械性 1,000萬次以上
電氣性 50萬次以上
容許操作速度 0.05mm～0.5m/s＊1
容許操作頻率 機械性 120次/min
電氣性 20次/min
絶縁阻抗 100 MΩ min. (at 500 VDC)
接觸電阻 15mΩ以下(初始值，單內建開關)
耐電壓 同極端子間 AC1,000V 50/60Hz 1min
各端子與非充電金屬部位間 AC2,000V 50/60Hz 1min
額定絕緣電壓(Ui) AC1,000V
污染度(使用環境) 3(IEC947-5-1)
短路保護裝置 10A保險絲型 gG型(IEC60269認證)
防觸電保護等級 ClassⅡ
PTI(追蹤特性) 175
開關類別 D(IEC335)
額定運轉電流(Ie) 10A
額定運轉電壓(Ue) AC250V
震動 誤動作 10～55Hz 重複振幅1.5mm＊2
衝擊 耐久 最大1,000m/s2
誤動作 最大300m/s2 ＊1 ＊2
使用環境溫度 -10～+80°C(不可結冰)
使用環境濕度 35～95%RH
重量 約92g(ZC-Q22(21)55型)
＊1. 柱塞型的值。（其他型號請另向本公司洽詢。）
＊2. 自由狀態、動作限度位置下1ms以內。

（單位：mm）

柱塞型

ZC-D55型

ZC-[]55 外觀尺寸 1

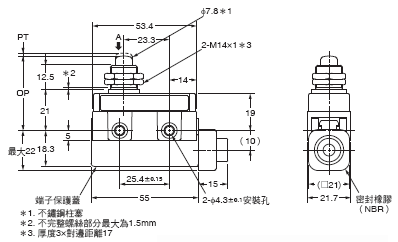

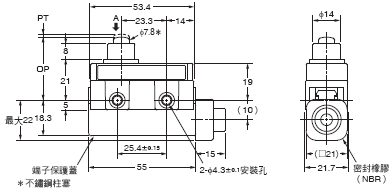

面板安裝柱塞型
ZC-Q55型

ZC-[]55 外觀尺寸 2

註. 請避免同時使用M14安裝螺絲與外殼安裝孔。

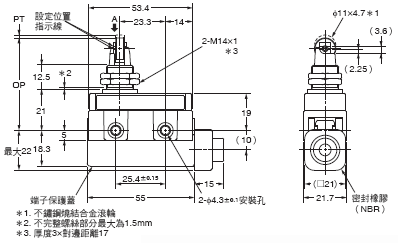

面板安裝滾輪柱塞型
ZC-Q2255型

ZC-[]55 外觀尺寸 3

註. 請避免同時使用M14安裝螺絲與外殼安裝孔。

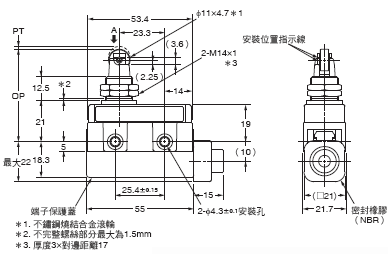

面板安裝交叉滾輪柱塞型
ZC-Q2155型

ZC-[]55 外觀尺寸 4

註. 請避免同時使用M14安裝螺絲與外殼安裝孔。

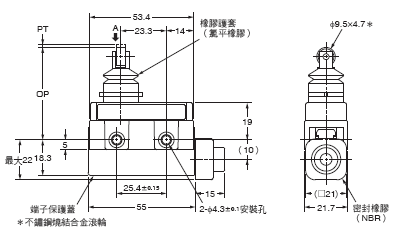

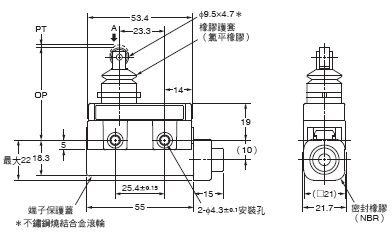

密封滾輪柱塞型
ZC-N2255型

ZC-[]55 外觀尺寸 5

密封交叉滾輪柱塞型
ZC-N2155型

ZC-[]55 外觀尺寸 6

註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

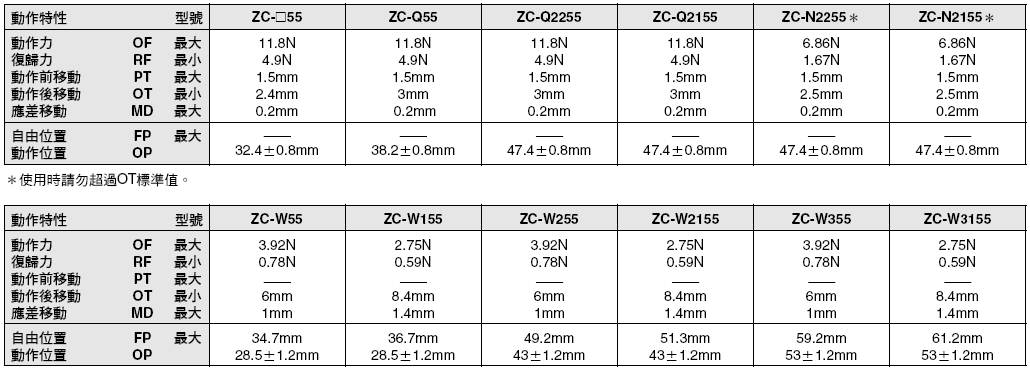

2. 動作特性為從A方向動作時的情形。

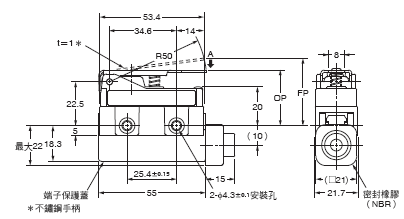

鉸鏈短手柄型
ZC-W55型

ZC-[]55 外觀尺寸 7

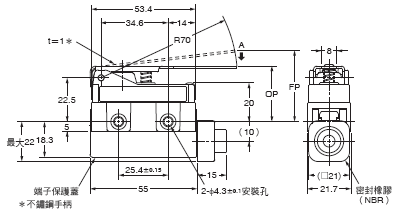

鉸鏈手柄型
ZC-W155型

ZC-[]55 外觀尺寸 8

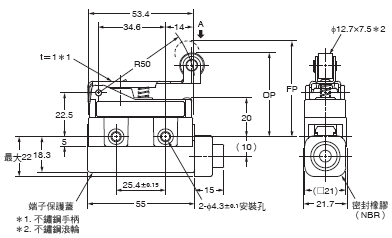

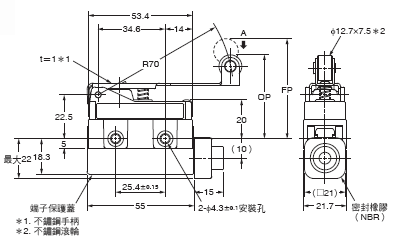

鉸鏈滾輪短手柄型
ZC-W255型

ZC-[]55 外觀尺寸 9

鉸鏈滾輪手柄型
ZC-W2155型

ZC-[]55 外觀尺寸 10

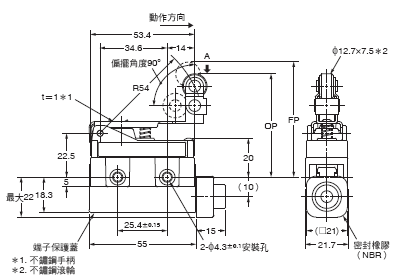

單向鉸鏈滾輪短手柄型
ZC-W355型

ZC-[]55 外觀尺寸 11

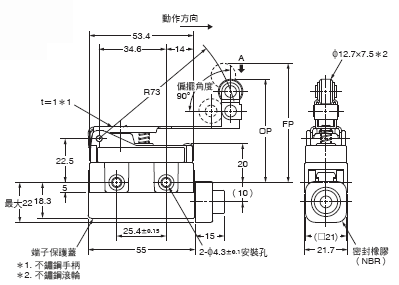

單向鉸鏈滾輪手柄型
ZC-W3155型

ZC-[]55 外觀尺寸 12

註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。 2. 動作特性為從A方向動作時的情形。
