產品特色

小型泛用水平安裝型。亦有微小負載型可供選擇

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

取得EN （TÜV）、UL、CSA、CCC標準。（有關認證型號，請洽本公司）

牢固精密的壓鑄外殼，內置耐久性卓越的螺旋彈簧式開關。

體積小，環境變化較大時最適合單獨使用的微動開關。

系列產品中亦涵蓋微小負載型與含動作指示燈機種。

只需調換端子蓋，即可將導線的導出方向任意改為從左或從右導出。

密封性符合IEC的IP67。（在常時接觸油水的環境下，請使用模壓規格。）

本體

類型	一般型	微小負載型
致動器的種類	型號	型號
柱塞型	SHL-D55	SHL-D55-01
面板安裝柱塞型	SHL-Q55	SHL-Q55-01
面板安裝滾輪柱塞型	SHL-Q2255	SHL-Q2255-01
面板安裝交叉滾輪柱塞型	SHL-Q2155	SHL-Q2155-01
鉸鏈短手柄型	SHL-W55	SHL-W55-01
鉸鏈手柄型	SHL-W155	SHL-W155-01
鉸鏈滾輪短手柄型	SHL-W255	SHL-W255-01
鉸鏈滾輪手柄型	SHL-W2155	SHL-W2155-01
單向鉸鏈滾輪短手柄型	SHL-W355	SHL-W355-01
單向鉸鏈滾輪手柄型	SHL-W3155	SHL-W3155-01

註. 亦備有模壓端子型及含動作指示燈（模壓端子型）。請參閱附錄第 6 頁。

附纜線模壓型

●無動作指示燈

類型		一般型	微小負載型
導線導出方向	致動器的種	型號	型號
右側導出	柱塞型	SHL-D55-MR VCTF 3M	SHL-D55-01MR VCTF 3M
	面板安裝柱塞型	SHL-Q55-MR VCTF 3M	SHL-Q55-01MR VCTF 3M
	面板安裝滾輪柱塞型	SHL-Q2255-MR VCTF 3M	SHL-Q2255-01MR VCTF 3M
	面板安裝交叉滾輪柱塞型	SHL-Q2155-MR VCTF 3M	SHL-Q2155-01MR VCTF 3M
	鉸鏈短手柄型	SHL-W55-MR VCTF 3M	-
	鉸鏈手柄型	SHL-W155-MR VCTF 3M	-
	鉸鏈滾輪短手柄型	SHL-W255-MR VCTF 3M	SHL-W255-01MR VCTF 3M
	鉸鏈滾輪手柄型	SHL-W2155-MR VCTF 3M	SHL-W2155-01MR VCTF 3M
	單向鉸鏈滾輪短手柄型	SHL-W355-MR VCTF 3M	-
左側導出	柱塞型	SHL-D55-ML VCTF 3M	-
	面板安裝滾輪柱塞型	SHL-Q2255-ML VCTF 3M	SHL-Q2255-01ML VCTF 3M
	面板安裝交叉滾輪柱塞型	SHL-Q2155-ML VCTF 3M	-
	鉸鏈短手柄型	SHL-W55-ML VCTF 3M	-
	鉸鏈手柄型	SHL-W155-ML VCTF 3M	-
	鉸鏈滾輪短手柄型	SHL-W255-ML VCTF 3M	-
	鉸鏈滾輪手柄型	SHL-W2155-ML VCTF 3M	SHL-W2155-01ML VCTF 3M
下側導出	柱塞型	SHL-D55-MD VCTF 3M	-
	面板安裝柱塞型	SHL-Q55-MD VCTF 3M	-
	面板安裝滾輪柱塞型	SHL-Q2255-MD VCTF 3M	SHL-Q2255-01MD VCTF 3M
	面板安裝交叉滾輪柱塞型	SHL-Q2155-MD VCTF 3M	-
	鉸鏈短手柄型	SHL-W55-MD VCTF 3M	-
	鉸鏈手柄型	SHL-W155-MD VCTF 3M	-
	鉸鏈滾輪短手柄型	SHL-W255-MD VCTF 3M	-
	鉸鏈滾輪手柄型	SHL-W2155-MD VCTF 3M	-
	單向鉸鏈滾輪短手柄型	SHL-W355-MD VCTF 3M	-

含動作指示燈

類型			一般型	微小負載型
導線導出方向	致動器的種	電壓規格＊	型號	型號
右側導出	柱塞型	L2	SHL-D55-L2MR VCTF 3M	-
		L3	SHL-D55-L3MR VCTF 3M	SHL-D55-01L3MR VCTF 3M
		L4	SHL-D55-L4MR VCTF 3M	-
	面板安裝柱塞型	L3	SHL-Q55-L3MR VCTF 3M	-
	面板安裝柱塞型	L4	SHL-Q55-L4MR VCTF 3M	-
	面板安裝滾輪柱塞型	L2	SHL-Q2255-L2MR VCTF 3M	-
		L3	SHL-Q2255-L3MR VCTF 3M	SHL-Q2255-01L3MR VCTF 3M
		L4	SHL-Q2255-L4MR VCTF 3M	SHL-Q2255-01L4MR VCTF 3M
	面板安裝交叉滾輪柱塞型	L3	SHL-Q2155-L3MR VCTF 3M	SHL-Q2155-01L3MR VCTF 3M
	面板安裝交叉滾輪柱塞型	L4	SHL-Q2155-L4MR VCTF 3M	SHL-Q2155-01L4MR VCTF 3M
	鉸鏈手柄型	L3	SHL-W155-L3MR VCTF 3M	-
	鉸鏈滾輪短手柄型	L3	SHL-W255-L3MR VCTF 3M	-
	鉸鏈滾輪短手柄型	L4	SHL-W255-L4MR VCTF 3M	SHL-W255-01L4MR VCTF 3M
	鉸鏈滾輪手柄型	L3	SHL-W2155-L3MR VCTF 3M	-
	鉸鏈滾輪手柄型	L4	SHL-W2155-L4MR VCTF 3M	SHL-W2155-01L4MR VCTF 3M
	單向鉸鏈滾輪短手柄型	L4	SHL-W355-L4MR VCTF 3M	-
左側導出	面板安裝柱塞型	L2	SHL-Q55-L2ML VCTF 3M	-
	面板安裝滾輪柱塞型	L3	SHL-Q2255-L3ML VCTF 3M	SHL-Q2255-01L3ML VCTF 3M
	面板安裝滾輪柱塞型	L4	SHL-Q2255-L4ML VCTF 3M	-
	鉸鏈短手柄型	L3	SHL-W55-L3ML VCTF 3M	-
	鉸鏈手柄型	L3	SHL-W155-L3ML VCTF 3M	-
	鉸鏈手柄型	L4	SHL-W155-L4ML VCTF 3M	-
	鉸鏈滾輪短手柄型	L3	SHL-W255-L3ML VCTF 3M	-
	鉸鏈滾輪短手柄型	L4	-	SHL-W255-01L4ML VCTF 3M
下側導出	面板安裝滾輪柱塞型	L4	SHL-Q2255-L4MD VCTF 3M	SHL-Q2255-01L4MD VCTF 3M
	鉸鏈滾輪短手柄型	L3	SHL-W255-L3MD VCTF 3M	-
	鉸鏈滾輪短手柄型	L4	SHL-W255-L4MD VCTF 3M	-
	鉸鏈滾輪手柄型	L4	SHL-W2155-L4MD VCTF 3M	-

＊如需進一步瞭解電壓規格，請參閱第6頁的「■含動作指示燈」並進行確認。

海外認證標準

認證機關	標準	檔案編號	認證規格
UL	UL508	E76675	適用附錄第 1 頁記載的■本體一般型。
CSA	CSA C22.2 No.14	LR45746	適用附錄第 1 頁記載的■本體一般型。
TÜV Rheinland	EN60947-5-1	J50062486	適用於SHL型的所有型號。
CCC(CQC)	GB14048.5	2003010305072162	有關型號，請洽本公司。

額定

額定電壓 (V)	無電感負載(A)				電感負載(A)
	電阻負載		集總負載		電感負載		馬達負載
	常閉	常開	常閉	常開	常閉	常開	常閉	常開
AC125 250 480	10 10 2		1.5 1.5 ―		3 2 ―		2.5 1.5 ―
DC8 14 30 125 250	10 10 5 0.4 0.2		2 2 1.5 0.4 0.2		5 5 1.5 0.05 0.03		2 2 1.5 0.05 0.03

突波電流	常閉	最大15A
突波電流	常開	最大15A

註1. 上述數值表示穩定電流。
註2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。

註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。

微小負載型

額定電壓(V)	無電感負載(A)
	電阻負載
	常閉	常開
AC125	0.1
DC8 14 30	0.1 0.1 0.1

認證額定規格

TÜV （EN60947-5-1）、CCC （GB/T14048.5）

型號	類別與額定	熱電流(Ithe)
SHL-[]55	AC-15 2A/125V DC-12 2A/48V	5A 4A
SHL-[]55-01	AC-14 0.1A/125V DC-12 0.1A/48V	0.5A 0.5A
SHL-[]55-L	AC-15 2A/125V	5A
SHL-[]55-01L	AC-14 0.1A/125V	0.5A
SHL-[]55-01L2	DC-12 0.1A/12V	0.5A
SHL-[]55-L3	DC-12 2A/24V	4A
SHL-[]55-01L3	DC-12 0.1A/24V	0.5A
SHL-[]55-L4	DC-12 2A/24V	4A
SHL-[]55-01L4	DC-12 0.1A/24V	0.5A
SHL-[]55-L5	DC-12 2A/48V	4A
SHL-[]55-01L5	DC-12 0.1A/48V	0.5A

註. AC-15 2A/125V的含意如下所述。

使用類別：AC-15
額定運轉電流（Ie）：2A
額定運轉電壓（Ue）：125V

UL/CSA

A300

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
AC 120V AC 240V	10A	60 30	6 3	7200	720

性能（SHL-W155型時）

保護構造＊1		IP67(EN60947-5-1)
耐久性＊2	機械性	1,000萬次以上
耐久性＊2	電氣性	50萬次以上
容許操作速度		0.1mm～0.5m/s (鉸鏈手柄時)
容許操作頻率	機械性	120次/min
容許操作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100 MΩ min. (at 500 VDC)
接觸電阻		15mΩ以下(初始值，單內建開關)
耐電壓	同極端子間	AC1,000V 50/60Hz 1min
耐電壓	各端子與非充電金屬部位間	AC2,000V 50/60Hz 1min/Uimp 2.5kV(EN60947-5-1)
額定絕緣電壓(Ui)		150V(EN60947-5-1)
污染度(使用環境)		3(EN60947-5-1)
短路保護裝置		10A保險絲 gI型或gG型(IEC60269)
限制短路電流		100A(EN60947-5-1)
額定密閉熱電流(Ithe)		5A(EN60947-5-1)
防觸電保護等級		Class Ⅱ (雙重絕緣不需接地)
震動	誤動作	10～55Hz 重複振幅1.5mm
衝撃	耐久	最大1,000m/s²
衝撃	誤動作	最大300m/s²
使用環境溫度		-10～+80℃(不可結冰)
使用環境濕度		35～95%RH
重量＊3		約62～72g

註1. 左列數值為初始值。
2. 不同型號之數值可能和左列數值有出入，請另行洽詢。
＊1. 柱塞型SHL-D （Q） [][]型的頭部除外。
＊2. 環境溫度5～35℃、環境濕度40～70％RH時的值。
＊3. 柱塞型的值。

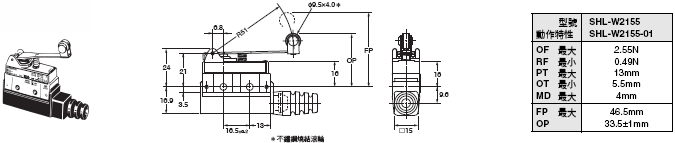

（單位：mm）

本體（註. 省略的尺寸與柱塞型相同。）

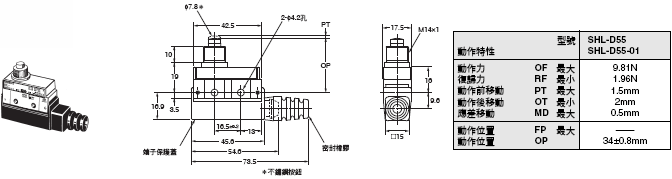

柱塞型

SHL-D55型

SHL-D55-01型

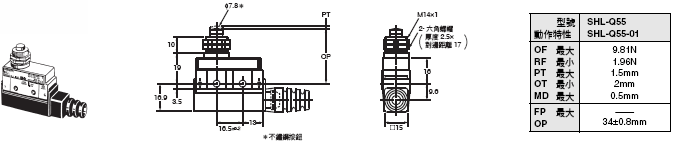

面板安裝柱塞型

SHL-Q55型

SHL-Q55-01型

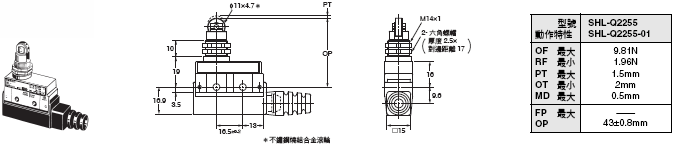

面板安裝滾輪柱塞型

SHL-Q2255型

SHL-Q2255-01型

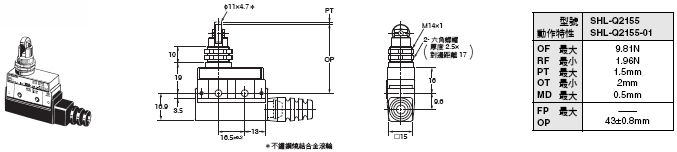

面板安裝交叉滾輪柱塞型

SHL-Q2155型

SHL-Q2155-01型

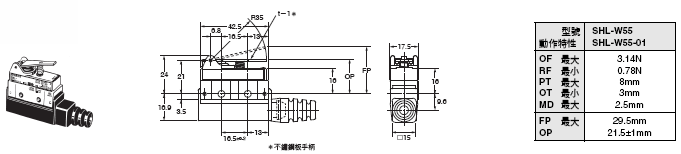

鉸鏈短手柄型

SHL-W55型

SHL-W55-01型

註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

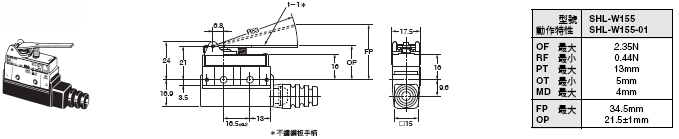

鉸鏈手柄型

SHL-W155型

SHL-W155-01型

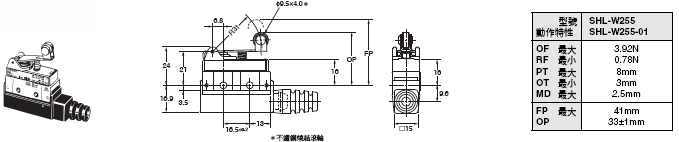

鉸鏈滾輪短手柄型

SHL-W255型

SHL-W255-01型

鉸鏈滾輪手柄型

SHL-W2155型

SHL-W2155-01型

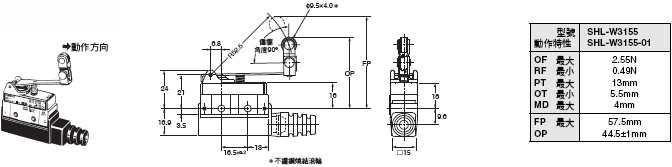

單向鉸鏈滾輪短手柄型

SHL-W355型

SHL-W355-01型

單向鉸鏈滾輪手柄型
SHL-W3155型
SHL-W3155-01型
