D4A-[]N

D4A-[]N

產品特色
提升密封性、耐衝擊性及強度耐力 小型重裝備限動開關
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

更加強化旋轉軸部的雙重密封構造，並採用墊片全封蓋式等，確保密封性。 （取得UL、NEMA 3、4、4X、6P、12、13）

廣範圍的溫度規格（－40～＋100℃：標準型）

備有耐化學藥品性特強的氟橡膠規格選購品。

採用組合裝配方式，讓維修的時間耗損降至最低。

產品系列涵蓋可進行各種複合動作的4迴路雙斷型。

取得UL、CSA、CCC標準。 （有關認證型號，請洽本公司）

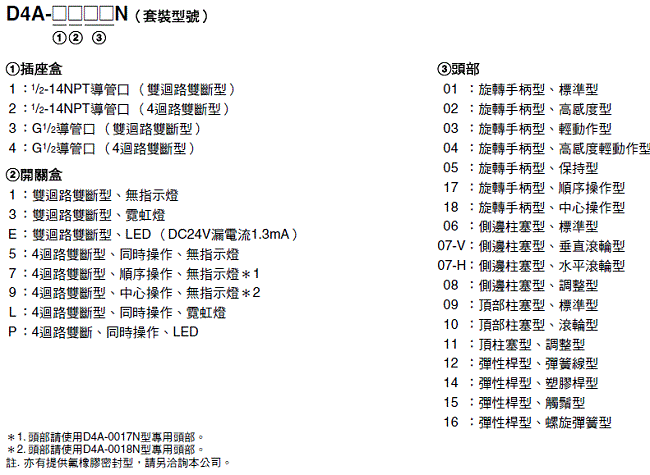

型號構成

型號基準（也有無法組合的型號。詳細內容請洽本公司。）

D4A-[]N 種類 2

套裝型號

雙迴路雙斷型

插座盒 G1/2導管口
指示燈 無 霓虹燈(AC)
致動器的種類 型號 取得認證 型號 取得認證
UL CSA UL CSA
旋轉手柄型＊1 標準型
328_lu_1
 D4A-3101N ● ● D4A-3301N ● ●
高感度型
328_lu_2
 D4A-3102N ● ● D4A-3302N ● ●
輕動作型
328_lu_3
 D4A-3103N ● ● ― ― ―
高感度輕動作型
328_lu_4
 D4A-3104N ● ● D4A-3304N ● ●
保持型＊2
328_lu_5
 D4A-3105N ● ● D4A-3305N ● ●
側邊柱塞型 標準型
328_lu_6
 D4A-3106N ● ● ― ― ―
垂直滾輪型
328_lu_7
 D4A-3107-VN ● ● D4A-3307-VN ● ●
水平滾輪型
328_lu_8
 D4A-3107-HN ● ● D4A-3307-HN ● ●
調整型
328_lu_9
 D4A-3108N ● ● D4A-3308N ● ●
頂部柱塞型 標準型
328_lu_10
 D4A-3109N ● ● D4A-3309N ● ●
滾輪型
328_lu_11
 D4A-3110N ● ● D4A-3310N ● ●
調整型
328_lu_12
 D4A-3111N ● ● D4A-3311N ● ●
彈性桿型 彈簧線型
328_lu_13
 D4A-3112N ● ● D4A-3312N ● ●
塑膠桿型
328_lu_14
 D4A-3114N ● ● D4A-3314N ● ●
觸鬚型
328_lu_15
 D4A-3115N ● ● D4A-3315N ● ●
螺旋彈簧型
328_lu_16
 D4A-3116N ● ● D4A-3316N ● ●

插座盒 G1/2導管口
指示燈 LED (DC)
致動器的種類 型號
旋轉手柄型＊1 標準型
328_lu_1
 D4A-3E01N
高感度型
328_lu_2
 D4A-3E02N
輕動作型
328_lu_3
 ―
高感度輕動作型
328_lu_4
 ―
保持型＊2
328_lu_5
 D4A-3E05N
側邊柱塞型 標準型
328_lu_6
 ―
垂直滾輪型
328_lu_7
 D4A-3E07-VN
水平滾輪型
328_lu_8
 ―
調整型
328_lu_9
 D4A-3E08N
頂部柱塞型 標準型
328_lu_10
 ―
滾輪型
328_lu_11
 ―
調整型
328_lu_12
 ―
彈性桿型 彈簧線型 328_lu_13
 D4A-3E12N
塑膠桿型
328_lu_14
 D4A-3E14N
觸鬚型
328_lu_15
 D4A-3E15N
螺旋彈簧型
328_lu_16
 D4A-3E16N

註1. 除上述產品外，亦有導管口1/2-14NPT的系列。
〈型號例〉G1/2 1/2-14NPT
D4A-3[][][]N型→D4A-1[][][]N型
D4A-4[][][]N型→D4A-2[][][]N型
2. 亦備有耐化學藥品性強的氟橡膠規格。
詢問時請參考下述範例的型號。（但使用溫度範圍為－10～＋120℃。）
〈型號例〉D4A-3101N型→D4A-3101N-F型。
＊1. 旋轉手柄型的套裝型號產品中不含手柄。因此，請從第 12 頁的手柄中挑選所需型號後一併訂購。
＊2. 保持型具備開關動作的鎖定機構，手柄使用叉型手柄鎖定型。

4迴路雙斷型

插座盒 G1/2導管口
指示燈 無
致動器的種類 型號 取得認證
UL CSA
旋轉手柄型＊1 標準型
328_lu_1
 D4A-4501N ● ●
高感度型
328_lu_2
 D4A-4502N ● ●
輕動作型
328_lu_3
 D4A-4503N ● ●
高感度輕動作型
328_lu_4
 D4A-4504N ● ●
保持型＊2
328_lu_5
 D4A-4505N ● ●
順序操作型
328_lu_2_1
 D4A-4717N ● ●
中心操作型
328_lu_2_2
 D4A-4918N ● ●
側邊柱塞型 標準型
328_lu_6
 D4A-4506N ● ●
垂直滾輪型
328_lu_7
 D4A-4507-VN ● ●
水平滾輪型
328_lu_8
 D4A-4507-HN ● ●
調整型
328_lu_9
 D4A-4508N ● ●
頂部柱塞型 標準型
328_lu_10
 D4A-4509N ● ●
滾輪型
328_lu_11
 D4A-4510N ● ●
調整型
328_lu_12
 D4A-4511N ● ●
彈性桿型 彈簧線型
328_lu_13
 D4A-4512N ● ●
塑膠桿型
328_lu_14
 D4A-4514N ● ●
觸鬚型
328_lu_15
 D4A-4515N ● ●
螺旋彈簧型
328_lu_16
 D4A-4516N ● ●

插座盒 G1/2導管口
指示燈 霓虹燈(AC) LED(DC)
致動器的種類 型號 型號
旋轉手柄型＊1 標準型
328_lu_1
 D4A-4L01N D4A-4P01N
高感度型
328_lu_2
 ― ―
輕動作型
328_lu_2_1
 ― ―
高感度輕動作型
328_lu_2_2
 ― ―
保持型＊2
328_lu_3
 ― ―
順序操作型
328_lu_4
 ― ―
中心操作型
328_lu_5
 ― ―
側邊柱塞型 標準型
328_lu_6
 ― ―
垂直滾輪型
328_lu_7
 ― ―
水平滾輪型
328_lu_8
 ― ―
調整型
328_lu_9
 ― ―
頂部柱塞型 標準型
328_lu_10
 ― ―
滾輪型
328_lu_11
 D4A-4L10N D4A-4P10N
調整型
328_lu_12
 ― ―
彈性桿型 彈簧線型
328_lu_13
 ― ―
塑膠桿型
328_lu_14
 ― ―
觸鬚型
328_lu_15
 ― ―
螺旋彈簧型
328_lu_16
 ― ―

註1. 除上述產品外，亦有導管口1/2-14NPT的系列。
〈型號例〉G1/2 1/2-14NPT
D4A-3[][][]N型→D4A-1[][][]N型
D4A-4[][][]N型→D4A-2[][][]N型
2. 亦備有耐化學藥品性強的氟橡膠規格。
詢問時請參考下述範例的型號。（但使用溫度範圍為－10～＋120℃。）
〈型號例〉D4A-4501N型→D4A-4501N-F型。
＊1. 旋轉手柄型的套裝型號產品中不含手柄。因此，請從第 12 頁的手柄中挑選所需型號後一併訂購。
＊2. 保持型具備開關動作的鎖定機構，手柄使用叉型手柄鎖定型。

單品型號

插座盒

種類 JIS B 0202 G1/2導管口＊1 美國用斜螺紋1/2-14NPT導管口＊2
外観 型號 取得認證 型號 取得認證
UL CSA UL CSA
雙迴路
雙斷型		 328_lu_17 D4A-3000N ● ● D4A-1000N ● ●
4迴路
雙斷型		 328_lu_18 D4A-4000N ● ● D4A-2000N ● ●
＊1. M6安裝用螺絲。（背面安裝時）
＊2. 10-32UNF安裝用螺絲。（背面安裝時）

開關盒

指示燈 無
型號 取得認證
外觀 UL CSA
雙迴路
雙斷型		 328_lu_19
(無指示燈時)		 D4A-0100N ● ●
4迴路
雙斷型		 328_lu_20
(無指示燈時)		 同時操作 D4A-0500N ● ●
順序操作 D4A-0700N ● ●
中心操作 D4A-0900N ● ●

指示燈 霓虹燈(AC) LED(DC)
型號 取得認證 型號
外觀 UL CSA
雙迴路
雙斷型		 328_lu_19
(無指示燈時)		 D4A-0300N ● ● D4A-0E00N
4迴路
雙斷型		 328_lu_20
(無指示燈時)		 同時操作 D4A-0L00N ― ― D4A-0P00N
順序操作 ― ― ―
中心操作 ― ― ―

頭部

外観 類型 型號 取得認證
UL CSA
旋轉手柄型＊1 328_lu_21 標準型 D4A-0001N ● ●
高感度型 D4A-0002N ● ●
輕動作型＊2 D4A-0003N ● ●
順序操作型＊3 D4A-0017N ● ●
中心操作型＊3 D4A-0018N ● ●
328_lu_22 保持型 D4A-0005N ● ●
側邊柱塞型 328_lu_23 標準型 D4A-0006N ● ●
328_lu_24 垂直滾輪型 D4A-0007-VN ● ●
328_lu_25 水平滾輪型 D4A-0007-HN ● ●
328_lu_26 側面調整型 D4A-0008N ● ●
頂部柱塞型 328_lu_27 標準型 D4A-0009N ● ●
328_lu_28 滾輪型 D4A-0010N ● ●
328_lu_29 調整型 D4A-0011N ● ●
彈性桿型 328_lu_30 彈簧線型 D4A-0012N ● ●
328_lu_31 塑膠桿型 D4A-0014N ● ●
328_lu_32 觸鬚型 D4A-0015N ● ●
328_lu_33 螺旋彈簧型 D4A-0016N ● ●
＊1. 旋轉手柄型的頭部中不含手柄。因此，請從此型錄第 12 頁的手柄中挑選所需型號後一併訂購。
＊2. 若使用總重量較重，手柄較長的可調式滾輪手柄（D4A-C00型），可能會
引發機械性復歸不良，因此請將手柄朝下使用。
＊3. 不可使用於開關盒的同時操作。

手柄

致動器的種類 型號
滾輪手柄型 D4A-A00
D4A-A10
D4A-A20
D4A-A30
D4A-B06
可調式滾輪手柄型 D4A-C00
D4A-D00
尼龍環手柄型 D4A-F00
叉手柄鎖定型 D4A-E30
D4A-E20
D4A-E10
D4A-E00
註. 手柄的形狀、適用型號請參閱此型錄

海外認證標準

認證機關 標準 檔案編號
UL UL508 E76675
CSA CSA C22.2 No.14 LR45746
CCC(CQC) GB/T14048.5 2003010305077615
註. 有關認證型號，請洽本公司。

額定

種類 額定電壓
(V)		 無電感負載(A) 電感負載(A)
電阻負載 集總負載 電感負載 馬達負載
常閉 常開 常閉 常開 常閉 常開 常閉 常開
雙迴路雙斷型
(無指示燈/
含指示燈)		 AC 125 ＊
AC 250 ＊
AC 480
AC 600		 10
10
10
3		 10
10
10
1		 3
2
1.5
1		 1.5
1
0.8
0.5		 10
10
3
1.5		 5
3
1.5
1		 2.5
1.5
0.8
0.5

DC 8

DC 14

DC 30

DC 125 ＊

DC 250 ＊

 10
10
6
0.8
0.4		 6
6
4
0.2
0.1		 3
3
3
0.2
0.1		 10
10
6
0.8
0.4		 6
6
4
0.2
0.1
4迴路雙斷型
(無指示燈)		 AC 125
AC 250
AC 480
AC 600		 5
3
1.5
1		 2
1
0.5
0.4		 4
2
1
0.7		 3
1.5
0.8
0.5
DC 14
DC 30
DC 125
DC 250

5
3
0.4

0.2

 2
1
0.1
0.05		 4
2
0.4
0.2		 3
1.5
0.1
0.05
4迴路雙斷型
(含指示燈)		 AC 125
AC 250		 5
3		 2
1		 4
2		 3
1.5
DC 12
DC 24
DC 48		 5
3
1		 ― ― ― ―
＊含指示燈者請參閱右表的額定電壓。

種類 雙迴路雙斷型 4迴路雙斷型
無指示燈 含指示燈 無指示燈 含指示燈
突波電流 常閉 最大30A
常開 最大20A
註1. 上述數值表示穩定電流。
註2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。
註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。

含指示燈型額定值

分類 指示燈 開關盒型號 額定電壓 通電電流 內部阻抗
雙迴路
雙斷型		 霓虹燈 D4A-0300N AC125V、250V 約0.47mA 150kΩ
LED D4A-0E00N DC24V 約1.3mA 15kΩ
4迴路
雙斷型		 霓虹燈 D4A-0L00N AC125V、250V 約0.28mA 240kΩ
LED D4A-0P00N DC48V 約1.4mA ―

認證額定規格

UL/CSA

A600

D4A-[]1[][]N型（雙迴路雙斷型無指示燈）

額定電壓 通電電流 電流(A) 伏特安培(VA)
投入 遮斷 投入 遮斷
AC120V
AC240V
AC480V
AC600V		 10A 60
30
15
12		 6
3
1.5
1.2		 7200 720

A300
D4A-[]3[][]N型（雙迴路雙斷型含霓虹燈）
額定電壓 通電電流 電流(A) 伏特安培(VA)
投入 遮斷 投入 遮斷
AC120V
AC240V		 10A 60
30		 6
3		 7200 720

B600
D4A-[]5[][]N型（4迴路雙斷型同時操作）
D4A-[]7[][]N型（4迴路雙斷型順序操作）
D4A-[]9[][]N型（4迴路雙斷型中心操作）
額定電壓 通電電流 電流(A) 伏特安培(VA)
投入 遮斷 投入 遮斷
AC120V
AC240V
AC480V
AC600V		 5A 30
15
7.5
6		 3
1.5
0.75
0.6		 3600 360

CCC （GB/T14048.5）

類別與額定
AC-15 2A/125V

性能

保護構造(遵循標準) IP67、NEMA標準1、2、3、4、4X、5、6P、12、13
耐久性 ＊2 機械性＊1 5,000萬次以上(雙迴路雙斷旋轉手柄型)
3,000萬次以上(4迴路雙斷旋轉手柄型)
電氣性 100萬次以上(雙迴路雙斷型：AC125V 10A 電阻負載)
75萬次以上(4迴路雙斷型：AC125V 5A 電阻負載)
容許操作速度 1mm～2m/s (D4A-3101N型、旋轉手柄型)
容許操作頻率 機械性 300次/min
電氣性 30次/min
額定頻率 50/60Hz
絕緣阻抗 同極端子間、充電金屬部位與接地間、各端子與非充電金屬部位間
100 MΩ min. (at 500 VDC)
接觸電阻 25mΩ以下(預設值)
溫度上升 50deg以下
耐電壓 同極端子間 AC1,000V 50/60Hz 1min
充電金屬部位與接地間 AC2,200V 50/60Hz 1min＊3
各端子與非充電金屬部位間 AC2,200V 50/60Hz 1min＊3
污染度(使用環境) 3
防觸電保護等級 Class I (含接地端子)
震動 誤動作＊4 10～55Hz 重複振幅1.5mm
衝擊 耐久 最大1,000m/s2
誤動作＊4 最大600m/s2 雙迴路雙斷旋轉手柄型
最大300m/s2 4迴路雙斷旋轉手柄型
使用環境濕度 35～95%RH (不可結冰)
重量 約290g (D4A-3101N型旋轉手柄型)
註. 上述數值為初始值。
＊1. 保持型除外。
＊2. 耐久性的值為環境溫度5～35℃、環境濕度40～70％RH時的數值，但耐久性會因負載種類與電流大小而異。請參閱下述壽命曲線。其他詳細條件請另行洽詢。
＊3. 含指示燈者為AC1,500V。
＊4. 彈性桿型（觸鬚型、塑膠桿型、螺旋彈簧型、彈簧線型）除外。

種類 旋轉手柄型＊1 柱塞型、彈性桿型＊2 含指示燈
使用環境溫度 -40～+100°C -20～+100°C -10～+80°C
＊1. 輕動作型、高感度輕動作型除外。
＊2. 包含旋轉手柄型的輕動作型、高感度輕動作型。

（單位：mm）

套裝型號 （型號中，D4A-＊[]＊＊N型的[]係依據開關盒部的種類分類）

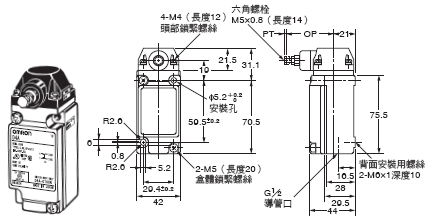

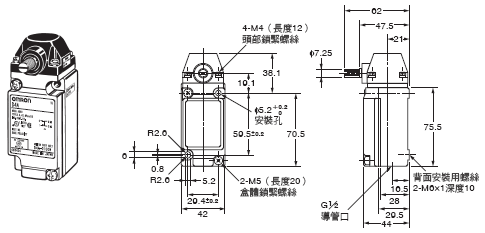

旋轉手柄型

註. 旋轉手柄型產品中不含手柄。 請另行訂購。

標準型
D4A-3[]01N型
D4A-4[]01N型
輕動作型
D4A-3[]03N型
D4A-4[]03N型
順序操作型
D4A-4[]17N型
高感度型
D4A-3[]02N型
D4A-4[]02N型
高感度輕動作型
D4A-3[]04N型
D4A-4[]04N型
中心操作型
D4A-4[]18N型

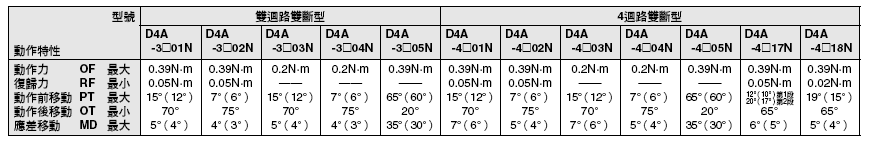

328_dm_1
保持型
D4A-3[]05N型
D4A-4[]05N型
328_dm_2
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
328_dm_3
註.（）中為平均值。

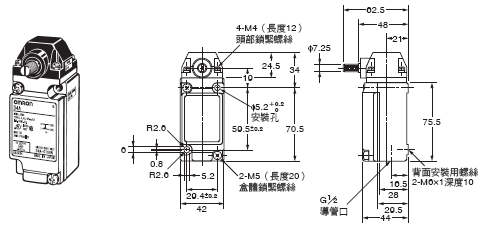

側邊柱塞型

標準型
D4A-3[]06N型
D4A-4[]06N型
328_dm_4
水平滾輪型
D4A-3[]07-HN型
D4A-4[]07-HN型
328_dm_5
垂直滾輪型
D4A-3[]07-VN型
D4A-4[]07-VN型
328_dm_6
調整型
D4A-3[]08N型
D4A-4[]08N型
328_dm_7
328_dm_8

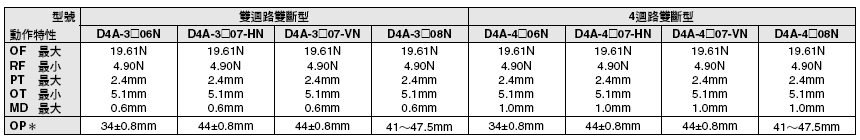

＊動作位置

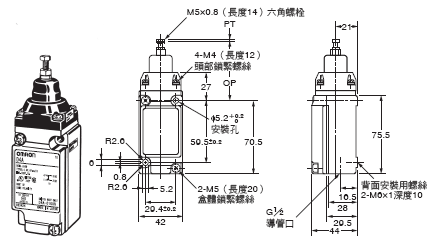

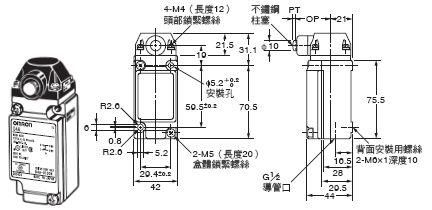

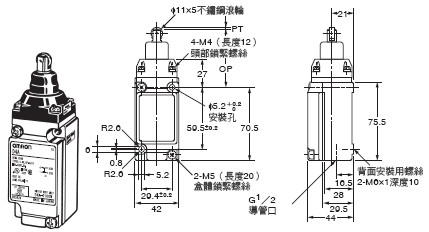

頂部柱塞型

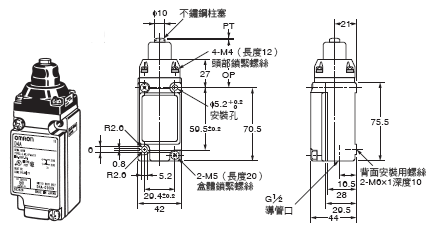

標準型
D4A-3[]09N型
D4A-4[]09N型
328_dm_9

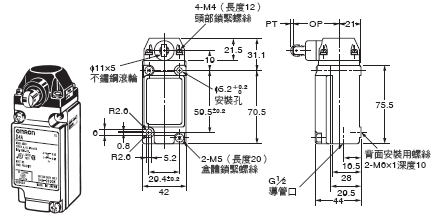

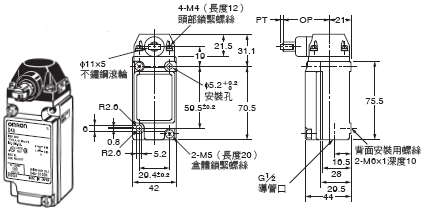

滾輪型
D4A-3[]10N型
D4A-4[]10N型
328_dm_10
調整型
D4A-3[]11N型
D4A-4[]11N型
328_dm_11
328_dm_12

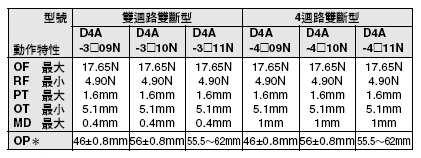

＊動作位置
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

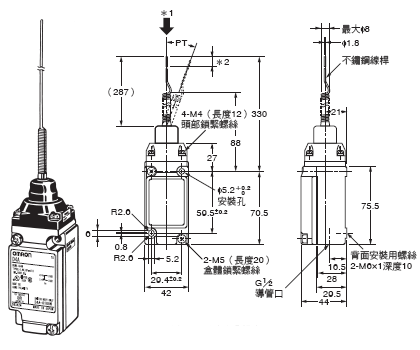

彈性桿型

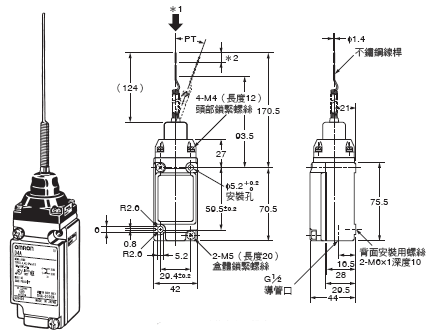

彈簧線型
D4A-3[]12N型
D4A-4[]12N型
328_dm_13
＊1. 請勿朝軸芯方向↓操作 。
＊2. 操作體的使用範圍為棒桿前端至棒桿全長的1／3以內。

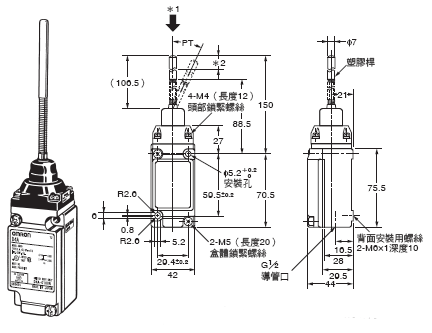

塑膠桿型
D4A-3[]14N型
D4A-4[]14N型
328_dm_14
＊1. 請勿朝軸芯方向↓操作 。
＊2. 操作體的使用範圍為棒桿前端至棒桿全長的1／3以內。
觸鬚型
D4A-3[]15N型
D4A-4[]15N型
328_dm_15
＊1. 請勿朝軸芯方向↓操作 。
＊2. 操作體的使用範圍為棒桿前端至棒桿全長的1／3以內。
螺旋彈簧型
D4A-3[]16N
D4A-4[]16N型
328_dm_16
＊1. 請勿朝軸芯方向↓操作 。
＊2. 操作體的使用範圍為棒桿前端至棒桿全長的1／3以內。
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
328_dm_17
註.（）中為平均值。

手柄（僅適用旋轉手柄型）

註. 由於可調式滾輪手柄型的總重量較重，若使用輕動作型（D4A-0003N型、D4A-0004N型）的頭部時可能會引發機械性復歸不良，因此請將手柄朝下使用。叉形手柄鎖定型只能使用D4A-[][]05N型。

滾輪手柄型
D4A-A00型
328_dm_18
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓
滾輪手柄型
D4A-A10型
328_dm_19
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓
滾輪手柄型
D4A-A20型
328_dm_20
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓
滾輪手柄型
D4A-A30型
328_dm_21
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓
滾輪手柄型
D4A-B06型
328_dm_22
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓

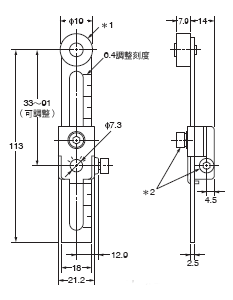

可調式滾輪手柄型
D4A-C00型
328_dm_23
＊1. 不鏽鋼燒結合金滾輪
＊2. M5六角頭螺栓
可調式桿狀手柄型
D4A-D00型
328_dm_24
＊1. 不鏽鋼桿
＊2. M5內六角螺栓
叉形手柄鎖定型
D4A-E30型
328_dm_25
叉形手柄鎖定型
D4A-E20型
328_dm_26
叉形手柄鎖定型
D4A-E10型
328_dm_27
叉形手柄鎖定型
D4A-E00型
328_dm_28

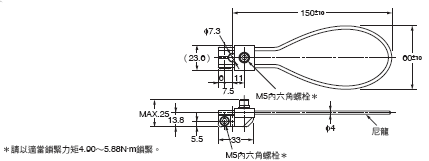

尼龍環形手柄型
D4A-F00型
328_dm_29
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
