| 致動器的種類 | 型號 | |
|---|---|---|
| 滾輪手柄型 |
 |
HL-5000 ＊ |
| 可調式滾輪手柄型 |
 |
HL-5030 ＊ |
| 可調式桿狀手柄型 |
 |
HL-5050 ＊ |
| 密封柱塞型 |
 |
HL-5100 ＊ |
| 密封滾輪柱塞型 |
 |
HL-5200 |
| 螺旋彈簧型 |
 |
HL-5300 |
HL-5000
產品特色
小型、低成本高實用性限動開關
頭部、與開關盒以及外蓋採用凹凸狀的嵌合方式， 維持其牢固性。
以獨創的頭部機構提供更大OT值，可使動作順暢。
開關盒的導管口採開放結構，配線作業簡單。
最適於印刷機械、成型機、輕型機械等用途。（有油水、雨水濺灑的使用環境，請選用WL型、D4C型等高密封型機種）
附接地端子機種符合CE標章認證。
取得CCC標準。（有關認證型號，請洽本公司）
＊HL-5□□□型系列未施行接地端子螺絲用自攻螺絲、及盒體背面的M5自攻螺絲。
施有接地端子/背面M5自攻螺絲的型式，請於型號末尾加上“G”。
單品零件
致動器單品
| 套裝型號 | 手柄型 |
|---|---|
| HL-5000 | HL-1HPA100 |
| HL-5030 | HL-1HPA300 |
| HL-5050 | HL-1HPA500 |
頭部單品（無致動器）
| 套裝型號 | 頭部型號(無致動器) |
|---|---|
| HL-5000 | HL-1HPH01 |
| HL-5030 | |
| HL-5050 |
頭部單品（含致動器）
| 套裝型號 | 頭部型號(含致動器) |
|---|---|
| HL-5000 | HL-1HPH100 |
| HL-5030 | HL-1HPH300 |
| HL-5050 | HL-1HPH500 |
| HL-5100 | HL-2HPH100 |
| HL-5200 | HL-2HPH200 |
| HL-5300 | HL-3HPH100 |
海外認證標準
| 認證機關 | 標準 | 檔案名稱 |
|---|---|---|
| CCC(CQC) | GB/T14048.5 | 20030103077624 |
額定
| 額定電壓 (V) |
無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電阻負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC 125 250 |
5 5 |
1.5 1 |
0.7 0.5 |
3 3 |
2 1.5 |
1 0.8 |
||
| DC 12 24 125 250 |
5 5 |
3 3 |
4 4 |
3 3 |
||||
| 0.4 0.4 |
0.2 0.2 |
―― ―― |
―― ―― |
―― ―― |
||||
註1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
| 突波電流 | 常閉 | 最大24A |
|---|---|---|
| 常開 | 最大12A |
認證額定規格
CCC （GB/T14048.5）
| 類別與額定 |
|---|
| AC-15 3A/250V |
性能
| 保護構造 | IP65 | |
|---|---|---|
| 耐久性＊ | 機械性 | 1,000萬次以上(根據一定條件) |
| 電氣性 | 請參閱電氣性壽命曲線。 | |
| 容許操作速度 | 5mm～0.5m/s | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 30次/min | |
| 絕緣阻抗 | 100 MΩ min. (at 500 VDC) | |
| 接觸電阻 | 25mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金屬部位與接地間 | AC1,500V 50/60Hz 1min | |
| 各端子與非充電金屬部位 | AC1,500V 50/60Hz 1min | |
| 額定頻率 | 50/60Hz | |
| 震動 | 誤動作 | 10～55Hz重複振幅1.5mm |
| 衝撃 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大300m/s2 | |
| 使用環境溫度 | -5～+65℃(不可結冰) | |
| 使用環境濕度 | 35～95%RH | |
| 重量 | 約130～190g | |
註1. 上述數值為初始值。
2. 如因型號不同而與上述內容有出入，請另行洽詢。
＊耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。
2. 如因型號不同而與上述內容有出入，請另行洽詢。
＊耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。
（單位：mm）
本體
（註. 省略的尺寸與滾輪手柄型相同。）

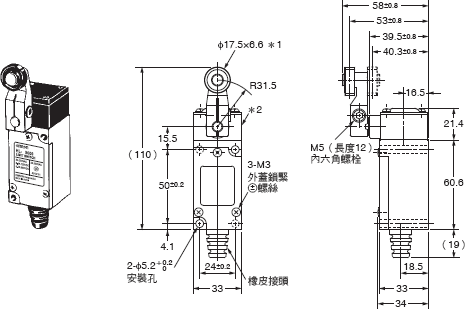

滾輪手柄型HL-5000型
＊1. 樹脂滾輪、可設定在360°任意位置。
＊2. 頭部可朝4個方向安裝。

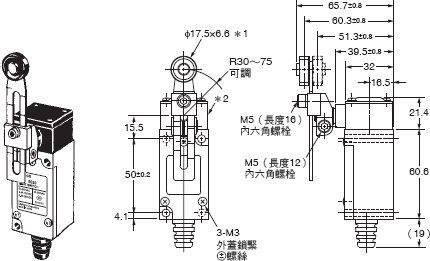

可調式滾輪手柄型HL-5030型
＊1. 樹脂滾輪
＊2. 頭部可朝4個方向安裝。
可調式桿狀手柄型
HL-5050型

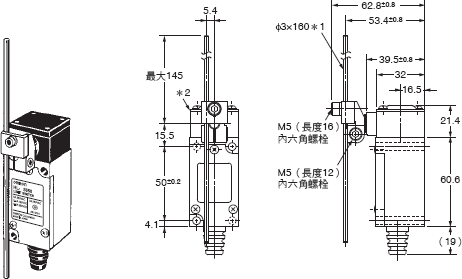

＊1. 不鏽鋼棒桿
＊2. 頭部可朝4個方向安裝。
密封柱塞型

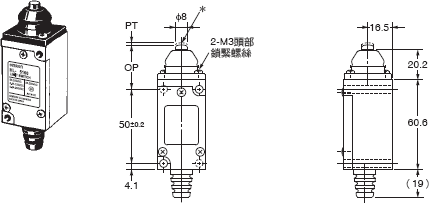

HL-5100
＊不鏽鋼柱塞
密封滾輪柱塞型

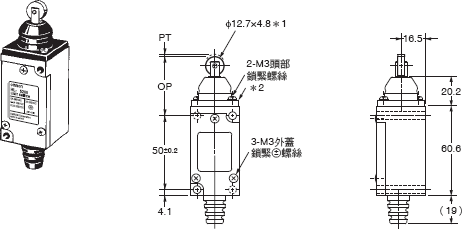

HL-5200
＊1. 不鏽鋼結合金滾輪
＊2. 頭部可朝2個方向安裝。
螺旋彈簧型

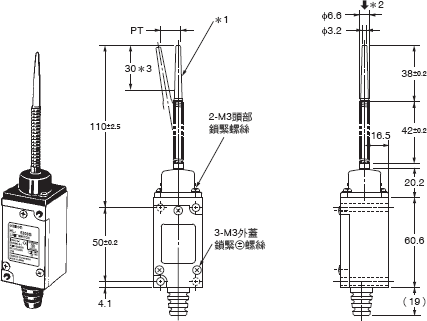

HL-5300
＊1. 樹脂棒
＊2. 請勿朝軸心方向
操作。
操作。＊3. 操作體的使用範圍為棒桿前端至致動器全長1／3以內。
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊HL-5030型、HL-5050型的動作特性為手柄或棒桿的長度為31.5mm時的值。
HL-5030型的手柄為最長（R75）時，HL-5050的手柄為最長（145）時的OF、RF參考值
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 HL-5000 規格說明書 |
- [2222KB] |
2022年10月7日
20221007
|
HL-5000 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| HL-5000 Data Sheet |
- [947KB] |
Jan 21, 2022
20220121
|
HL-5000 Data Sheet |
