| 致動器的種類 | 型號 |
|---|---|
滾輪手柄型 |
D4V-8104Z *1 |
可調式桿狀手柄型 |
D4V-8107Z |
可調式滾輪手柄型 |
D4V-8108Z *2 |
柱塞型 |
D4V-8111Z |
滾輪柱塞型 |
D4V-8112Z |
垂直柱塞型 |
D4V-8122Z |
螺旋彈簧型 |
D4V-8166Z |
觸鬚型 |
D4V-8169Z |
＊1.有不鏽鋼滾輪型號D4V-8104SZ 。
＊2.有不鏽鋼滾輪型號D4V-8108SZ 。
D4V
產品特色
小型垂直型亞洲標準尺寸
小型化設計，體積僅約本公司垂直型限動開關的1/3
端子部位採全開放式構造，方便配線
支援RoHS
防護結構IP65
＊1.有不鏽鋼滾輪型號D4V-8104SZ 。
＊2.有不鏽鋼滾輪型號D4V-8108SZ 。
國際認證規格
| 認證規格 | 規格 | 文件No. |
|---|---|---|
| CCC | GB/T14048.5 | *2 |
| UL *1 | UL508 、CSA C22.2 No.14 | *2 |
| TÜV | IEC60947-5-1 | *2 |
＊1.取得UL的CSA C22.2 No.14 規格認證。
＊2.請洽詢歐姆龍經銷商。
額定值
| 額定電壓(V) | 非電感性負載(A) | 電感性負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 阻抗負載 | 指示燈負載 | 電感性負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC 125 | 5 | 1.5 | 0.7 | 3 | 2 | 1 | ||
| 250 | 5 | 1 | 0.5 | 3 | 1.5 | 0.8 | ||
| DC 12 | 5 | 3 | 4 | 3 | ||||
| 24 | 5 | 3 | 4 | 3 | ||||
| 125 250 | 0.4 0.4 | 0.2 0.2 | — | — | — | |||
安全規格認證額定值
CCC （GB/T14048.5）、TÜV （EN60947-5-1）
| 類型與額定值 |
|---|
| AC-12 5A/AC250V 阻抗負載 DC-12 0.4A/DC125V 阻抗負載 |
UL （UL508 、CSA C22.2 No.14）
| 額定值 |
|---|
| 5A AC250V 0.4A DC125V |
性能
| 保護構造 | IP65 | |
|---|---|---|
| 壽命見註1，2， 3，4 | 機械性 | 1,000 萬次以上 |
| 電氣性 | 30萬次以上(AC250V 、5A、阻抗負載) | |
| 容許操作速度 | 5mm～0.5m/s | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 30次/min | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接觸阻抗 | 25mΩ以下(初始值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金屬部位與地線間 | AC1,500V 50/60Hz 1min | |
| 額定絕緣電壓(Ui) | 250V | |
| 污染度( 使用環境) | 3 (EN60947-5-1) | |
| 短路保護裝置 | 10A保險絲gG或gI (IEC60269) | |
| 附帶條件的短路電流 | 100A (EN60947-5-1) | |
| 額定開放熱電流(Ith) | 5A (EN60947-5-1) | |
| 防觸電防護等級 | Class I | |
| 額定頻率 | 50/60Hz | |
| 振動 | 誤動作 | 10～55Hz ( 重複振幅1.5mm)*2 |
| 衝擊 | 耐久 | 1,000m/s2 (自由位置)以上 |
| 誤動作 | 300m/s2 (動作限度位置)以上*2 | |
| 使用環境溫度 | -20～+60℃ (不可結冰) | |
| 使用環境溼度 | 90%RH 以下 | |
| 重量 | 約130～190g | |
| 突波電流 | 常閉 | 最大24A |
| 常開 | 最大12A | |
註1. 左述數值代表穩定電流。
2. 電感性負載指的是功率因數為0.4 （交流），時間常數為7ms以下（直流）時的負載。
3. 指示燈負載是指有10倍突波電流的負載。
4. 馬達負載是指有6倍突波電流的負載。
參考數據
電氣壽命曲線（cosφ=1）
（環境溫度：－5～35℃、環境濕度：40～70%RH）
註1. 使用滾輪手柄型時。
2. 上述數值可能因型號不同而有所差異，請另外查詢。
3. 壽命為環境溫度5～35℃、環境濕度40～70%RH 下的值。
4. 螺旋彈簧型、觸鬚型除外。
（單位：mm）

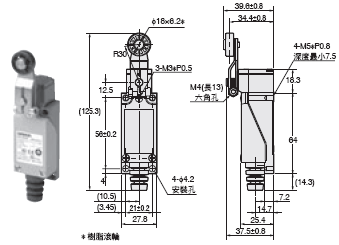

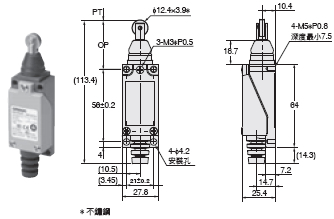

滾輪手柄型
D4V-8104Z 型

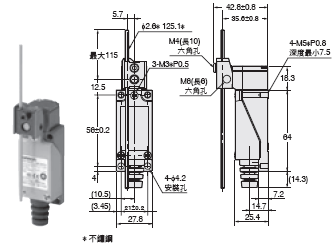

可調式桿狀手柄型
D4V-8107Z 型

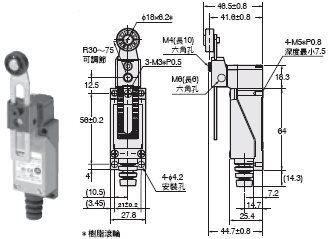

可調式滾輪手柄型
D4V-8108Z 型

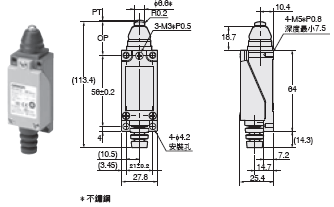

柱塞型
D4V-8111Z 型

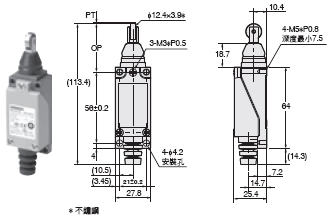

滾輪手柄型
D4V-8112Z 型
垂直滾輪柱塞型
D4V-8122Z 型

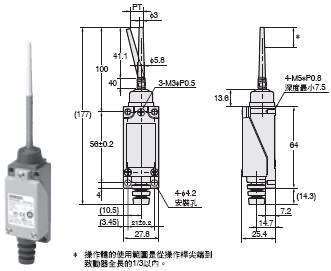

螺旋彈簧型
D4V-8166Z 型
觸鬚型

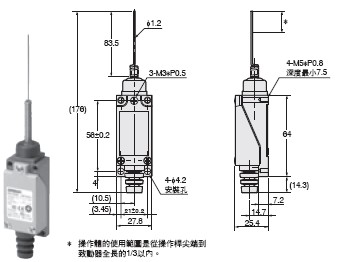

D4V-8169Z 型
※上述各機型的外觀尺寸未特別註明者，尺寸公差皆為±0.4mm。

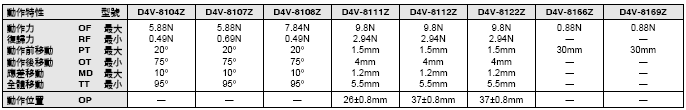

動作特性
※D4V-8107Z 型的動作特性是手柄長度為30mm時的值，D4V-8108Z 型的動作特性是手柄長度為R30時的值。
