| 額定 | AC使用AC125V 1A | ||
|---|---|---|---|
| 動作指示燈 | 無 | 有 | |
| 致動器的種類 | 型號 | 型號 | |
| 柱塞型 |
 |
D4CC-1001 | D4CC-2001 |
| 滾輪柱塞型 |
 |
D4CC-1002 | D4CC-2002 |
| 交叉滾輪柱塞型 |
 |
D4CC-1003 | D4CC-2003 |
| 滾輪手柄高感度型 |
 |
D4CC-1024 | D4CC-2024 |
| 密封柱塞型 |
 |
D4CC-1031 | D4CC-2031 |
| 密封滾輪柱塞型 |
 |
D4CC-1032 | D4CC-2032 |
| 密封交叉滾輪柱塞型 |
 |
D4CC-1033 | ── |
| 塑膠桿型 |
 |
D4CC-1050 | D4CC-2050 |
| 中心滾輪手柄型 |
 |
D4CC-1060 | D4CC-2060 |
D4CC
產品特色
滾輪手柄型，僅16mm的薄形厚度。 且為接頭連接型
滾輪手柄且最多可6連安裝。
纜線連接時，可輕鬆交換限動開關的接頭連接型。
柱塞部分採用密封填料和膜片，內裝開關部採用保護帽， 共三重的密封結構，符合IEC標準的IP67。
含LED指示燈亦系列化，更容易確認動作狀況。（＊以不動作時點燈為標準）
取得UL、CSA標準。 （有關認證型號，請洽本公司）
本體
限動開關部位
| 額定 | DC使用DC30V 1A | ||
|---|---|---|---|
| 動作指示燈 | 無 | 有 | |
| 致動器的種類 | 型號 | 型號 | |
| 柱塞型 |
|
D4CC-3001 | D4CC-4001 |
| 滾輪柱塞型 |
|
D4CC-3002 | D4CC-4002 |
| 交叉滾輪柱塞型 |
|
D4CC-3003 | D4CC-4003 |
| 滾輪手柄高感度型 |
|
D4CC-3024 | D4CC-4024 |
| 密封柱塞型 |
|
D4CC-3031 | D4CC-4031 |
| 密封滾輪柱塞型 |
|
D4CC-3032 | D4CC-4032 |
| 密封交叉滾輪柱塞型 |
|
D4CC-3033 | D4CC-4033 |
| 塑膠桿型 |
|
D4CC-3050 | D4CC-4050 |
| 中心滾輪手柄型 |
|
D4CC-3060 | D4CC-4060 |
註1. 關於國外標準認證品，請向本公司洽詢。
註2. 型號基準有部分異於D4C型，請多加留意。
註3. 請使用下一頁的導線。
適用電纜
| 種類 | AC使用 | DC使用 | ||
|---|---|---|---|---|
| 外觀 | 芯數 | 纜線長度 | 型號 | 型號 |
直線型
 |
4 | 1m | XS2F-A421-C90-F | XS2F-D421-C80-F |
| 2m | XS2F-A421-D90-F | XS2F-D421-D80-F | ||
| 5m | XS2F-A421-G90-F | XS2F-D421-G80-F | ||
| 10m | XS2F-A421-J90-F | XS2F-D421-J80-F | ||
專用安裝板（另售）

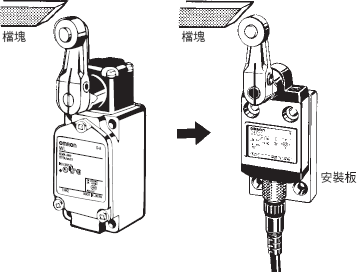

過去使用WL型的機器，在裝置上安裝專用板，即可替換成D4CC，不用改變檔塊和凸輪的位置。
可替換的機種一覽
| WL(致動器種類) | D4CC(致動器種類) | 安裝板型號 |
|---|---|---|
| WLD(頂部柱塞型) | D4CC-[]001(頂部柱塞型) | D4C-P001 |
| WLD2(頂部滾輪柱塞型) | D4CC-[]002(頂部滾輪柱塞型) | D4C-P002 |
| WLG2(滾輪手柄型) | D4CC-[]024(滾輪手柄型) | D4C-P020 |
替換例（可不用改變檔塊位置使用)。
海外認證標準
| 認證機關 | 認證名稱 | 檔案編號 |
|---|---|---|
| UL | UL508 | E76675 |
| CSA | CSA C22.2 No.14 | LR45746 |
額定
| 額定電壓(V) | 無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC使用 AC125 |
1 | 1 | 1 | 0.7 | 1 | 1 | 1 | 1 |
| DC使用 DC30 |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
註1. 上述數值表示定態電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
D4CC-3型或D4CC-4型 1A 30VDC
| 突波電流 | 常閉 | 最大5A |
|---|---|---|
| 常開 | 最大2.5A |
認證額定規格
UL/CSA
D4CC-1型或D4CC-2型D150
| 額定電壓 | 通電電流 | 電流(A) | 伏特安培(VA) | ||
|---|---|---|---|---|---|
| 輸入 | 遮斷 | 輸入 | 遮斷 | ||
| AC120V | 1.0A | 3.6 | 0.6 | 432 | 72 |
性能
| 保護構造 | IP67 | |
|---|---|---|
| 耐久性 ＊1 |
機械性 | 1,000萬次以上 |
| 電氣性 | 20萬次以上(AC125V 1A 電阻負載) | |
| 容許操作速度 | 0.1mm～0.5m/s(柱塞型) 1mm～1m/s(滾輪手柄型) |
|
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 30次/min | |
| 額定頻率 | 50/60Hz | |
| 絕緣阻抗 | 100 MΩ min.(at 500 VDC) | |
| 接觸電阻(初始值) | 100mΩ以下 | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金屬部位和接地間 | AC1,500V 50/60Hz 1min | |
| 各端子與非充電金屬部間 | AC1,500V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz重複振幅1.5mm ＊2 |
| 耐衝擊 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大500m/s2 ＊2 | |
| 使用環境溫度 | -10～+70℃(不可結冰) | |
| 使用環境濕度 | 35～95%RH | |
| 重量 | 約120g(D4CC-1002時) | |
註. 上述數值為初始值。
＊1. 耐久性數值為環境溫度5～35°C、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊2. 塑膠桿除外。
關於含LED指示燈型的電流外漏
含LED指示燈型各種的電流外漏和阻抗如下：
| 型號 | D4CC-2[][][] | D4CC-4[][][] |
|---|---|---|
| 電壓 | AC125V | DC30V |
| 電流外漏 | 1.0mA | 1.0mA |
| 阻抗 | 150kΩ | 30kΩ |
（單位：mm）
本體
限動開關
型號中的[]內，是用來填寫代表額定的記號。詳細請參閱型號基準。

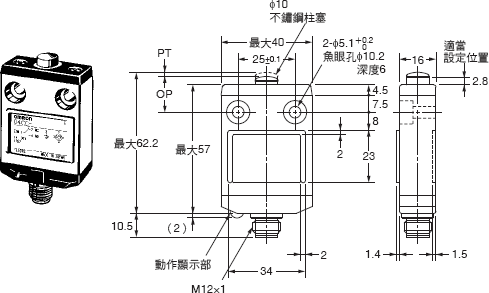

柱塞型
D4CC-[]001型

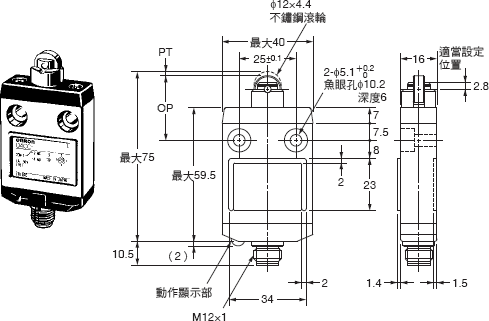

滾輪柱塞型
D4CC-[]002型

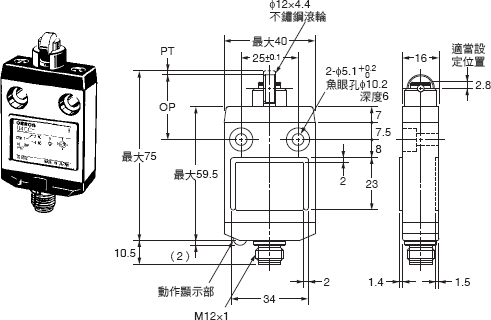

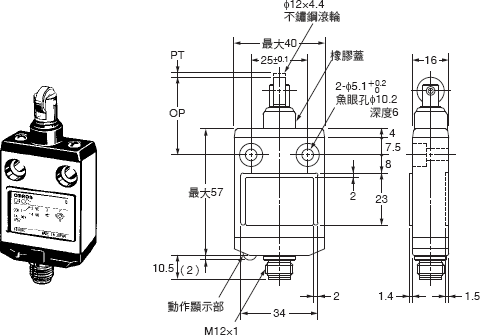

交叉滾輪柱塞型
D4CC-[]003型

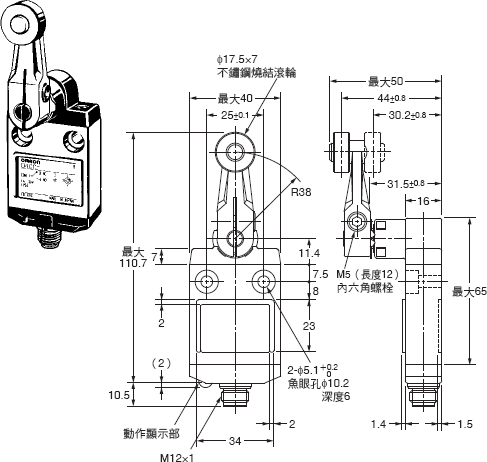

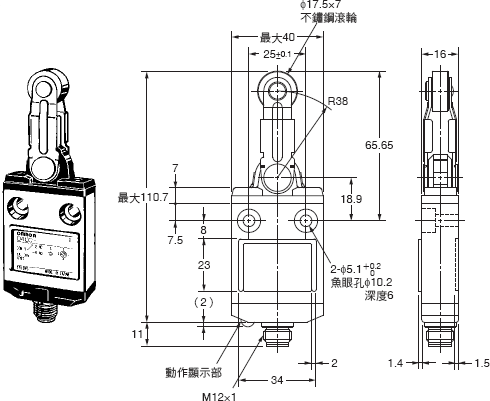

滾輪手柄型
D4CC-[]024型

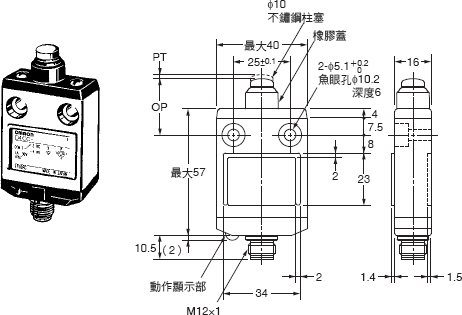

密封柱塞型
D4CC-[]031型

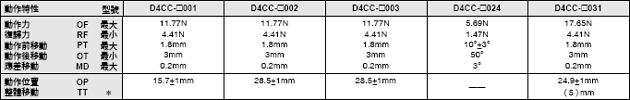

註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊TT為參考值。

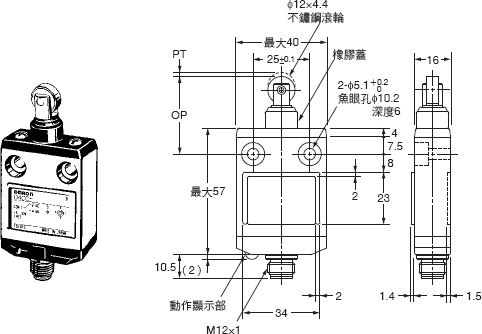

密封滾輪柱塞型
D4CC-[]032型

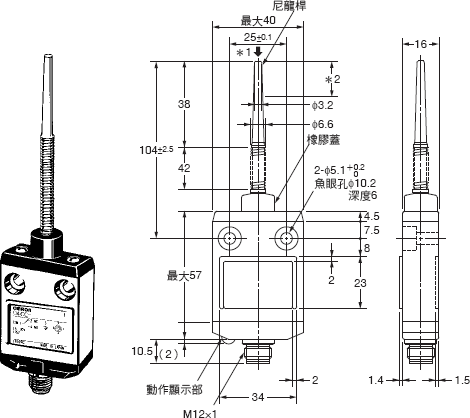

塑膠桿型
D4CC-[][]50型
＊1. 請勿朝軸芯方向
↓
操作。
＊2. 操作體的最佳使用範圍，為桿子前端到致動器全長的1／3以內。
密封交叉滾輪柱塞型
D4CC-[]033型
中心滾輪手柄型
D4CC-[][]60型

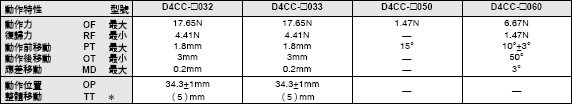

註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊TT為參考值。

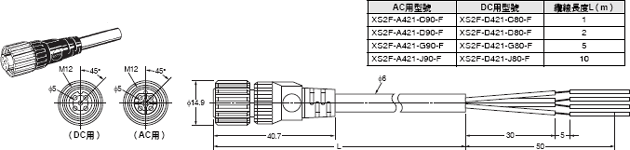

適用電纜
使用接頭型時，請務必選擇指定（下表）的接頭插頭。
XS2F-D421-[]80-F型（DC用）
XS2F-A421-[]90-F型（AC用）
專用安裝板（另購。）

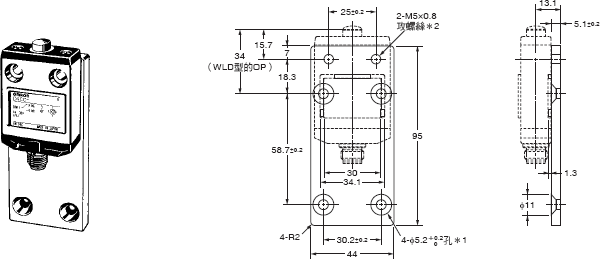

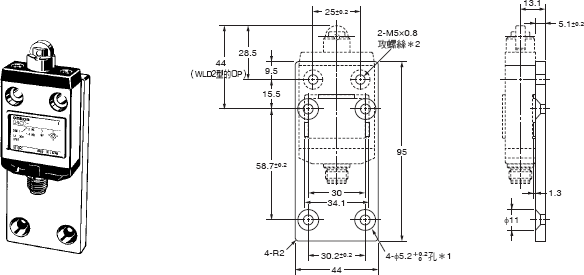

D4C-P001型（D4CC-[]001型 專用板）
註. 六角埋頭螺栓
（M5×0.8長度10）附4根
六角埋頭螺栓
（M5×0.8長度15）附2根
＊1. φ5.2, 0 +0.2 的孔請用M5×10內六角埋頭螺栓
緊固。
＊2. M5的攻螺絲孔請用M5內六角螺栓緊固。
D4C-P002型（D4CC-[]002型 專用板）
註. 六角埋頭螺栓
（M5×0.8長度10）附4根
六角埋頭螺栓
（M5×0.8長度15）附2根
＊1. φ5.2, 0 +0.2 的孔請用M5×10內六角埋頭螺栓
緊固。
＊2. M5的攻螺絲孔請用M5內六角螺栓緊固。

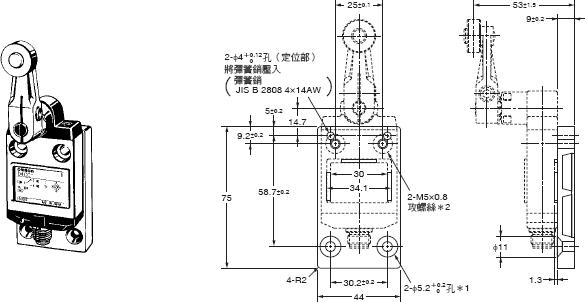

D4C-P020型（D4CC-[]024型專用板）
註. 六角埋頭螺栓
（M5×0.8長度10）附4根
六角埋頭螺栓
（M5×0.8長度15）附2根
＊1. φ5.2, 0 +0.2 的孔請用M5×10內六角埋頭螺栓
緊固。
＊2. M5的攻螺絲孔請用M5內六角螺栓緊固。
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
