WL-N / WLG

產品特色

提供適合各種使用環境與用途之機型種類豐富的雙迴路限動開關

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

一般型

●種類豐富

可配合工件形狀或動作選擇適合的致動器亦可選擇便於作業與維修之動作指示型與接頭型等，產品種類豊富。

耐環境型

●產品系列包含6種耐環境型

產品系列包含高密閉、高密封、耐熱、耐寒、耐腐蝕、耐候型。

可依現場環境選擇適合產品。

防濺型

●最適合焊接現場使用

採用不鏽鋼或樹脂材料，防止飛濺物附著。避免因焊接時所產生的鋅粉導致故障。

長壽命型

●適合高頻率使用之長壽命型

機械性耐久性達3,000萬次以上。

頭部採用鎖頭蓋與油封之雙重密封構造。

所有型號共通特色

●接點部採用雙迴路雙斷

以雙迴路雙斷方式確實隔斷電路。

●IP67的保護構造

●已通過國際認證標準

取得EN/IEC、UL、cUL、CCC標準認定，最適合出口外銷機械設備使用。

●一般負載、微小負載皆適用

標準採用高可靠性之鍍金接點。

此外，採用高接觸壓力之交叉式結構，提高可靠性。

●容易作業

內建開關小型化，擴大配線收納空間。

以樹脂及導電橡膠取代絕緣紙，確保更加絕緣性。

端子螺絲採用不鏽鋼螺絲（鍍鎳）。

螺絲可被磁性起子吸附，預防掉落、遺失。

●附動作指示燈，日常檢查更輕鬆

以霓虹燈或LED顯示動作狀態。

指示燈蓋為立體構造，利於光線擴散，即使從側面也可確認動作狀態。

一般型

標準型

手柄型

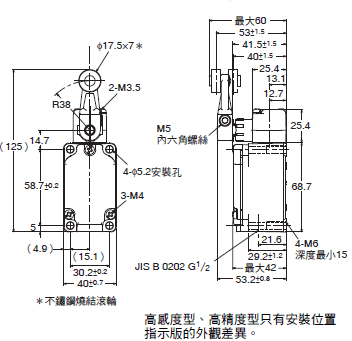

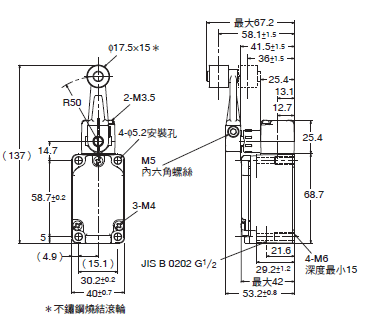

致動器的種類		滾輪手柄型 R38	滾輪手柄型 R50	滾輪手柄型R63
項目	動作前移動(PT)	型號	型號	型號
標準型	15±5°	WLCA2-N	WLCA2-7-N	WLCA2-8-N
	25±5°	WLCA2-2-N	―――	―――
	MAX20°	WLCA2-2N-N	―――	―――
高感度型	10° +2°,-1°	WLG2-N	―――	―――
高精度型	5° +2°,0°	WLGCA2-N	―――	―――

致動器的種類		可調式滾輪手柄型	可調式桿狀手柄型25～140mm
項目	動作前移動(PT)	型號	形式
標準型	15±5°	WLCA12-N	WLCL-N
	25±5°	WLCA12-2-N	WLCL-2-N
	MAX20°	WLCA12-2N-N	WLCL-2N-N
高感度型	10°+2°,-1°	WLG12-N	WLGL-N

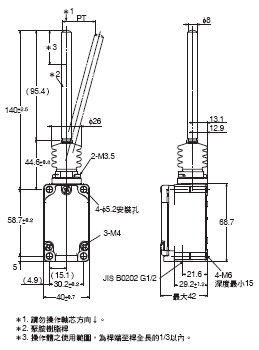

致動器的種類		可調式桿狀手柄型350～380mm	簧片桿狀手柄型
項目	動作前移動(PT)	型號	型號
標準型	15±5°	WLCAL4-N	WLCAL5-N
	25±5°	―――	―――
	MAX20°	―――	―――
高感度型	10°+2°,-1°	―――	―――

致動器的種類		叉型手柄鎖定型			叉型手柄鎖定型
項目	手柄反轉前移動	型號			型號
保持型	MAX55°	WLCA32-41-N			WLCA32-42-N

致動器的種類		叉型手柄鎖定型			叉型手柄鎖定型
項目	手柄反轉前移動	型號			型號
保持型	MAX55°	WLCA32-43-N			WLCA32-44-N

柱塞型

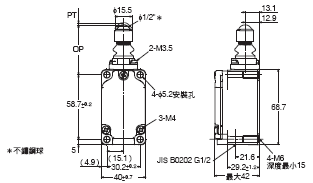

致動器的種類		密封頂部柱塞型			密封頂部滾輪柱塞型
項目	動作前移動(PT)	型號			型號
標準型	MAX1.7mm	WLD18-N			WLD28-N

致動器的種類		密封頂部滾珠柱塞型			頂部滾輪柱塞型
項目	動作前移動(PT)	型號			型號
標準型	MAX1.7mm	WLD38-N			WLD2-N

致動器的種類		側邊柱塞型			側邊滾輪柱塞型			側邊滾珠柱塞型
項目	動作前移動(PT)	型號			型號			型號
標準型	MAX2.8mm	WLSD-N			WLSD2-N			WLSD3-N

彈性桿型

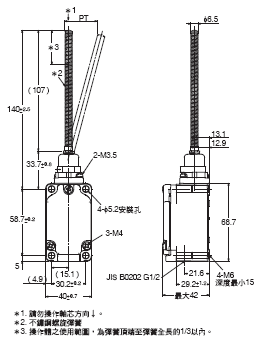

致動器的種類		線圈彈簧 (彈簧直徑φ6.5)			線圈彈簧 (彈簧直徑φ4.8)
項目	動作前移動(PT)	型號			型號
標準型	20±10mm	WLNJ-N			WLNJ-30-N

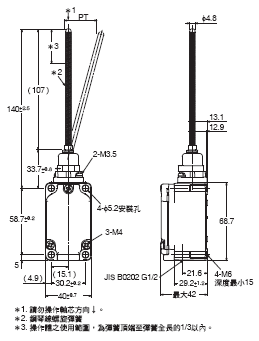

致動器的種類		樹脂桿 (樹脂桿直徑φ8)			鋼線 (鋼線直徑φ1)
項目	動作前移動(PT)	型號			型號
標準型	40±20mm	WLNJ-2-N			WLNJ-S2-N

動作指示型*

搖臂型

致動器的種類			滾輪手柄型R38	滾輪手柄型R50	滾輪手柄型R63
指示燈	項目	動作前移動(PT)	型號	型號	型號
霓虹燈	標準型	15±5°	WLCA2-LE-N	WLCA2-7LE-N	WLCA2-8LE-N
		25±5°	WLCA2-2LE-N	―――	―――
		MAX20°	WLCA2-2NLE-N	―――	―――
	高感度型	10° +2°,-1°	WLG2-LE-N	―――	―――
	高精度型	5° +2°,0°	WLGCA2-LE-N	―――	―――
LED	標準型	15±5°	WLCA2-LD-N	WLCA2-7LD-N	WLCA2-8LD-N
		25±5°	WLCA2-2LD-N	―――	―――
		MAX20°	WLCA2-2NLD-N	―――	―――
	高感度型	10° +2°,-1°	WLG2-LD-N	―――	―――
	高精度型	5° +2°,0°	WLGCA2-LD-N	―――	―――

致動器的種類			可調式滾輪手柄型	可調式桿狀手柄型25～140mm
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	15±5°	WLCA12-LE-N	WLCL-LE-N
		25±5°	WLCA12-2LE-N	WLCL-2LE-N
		MAX20°	WLCA12-2NLE-N	WLCL-2NLE-N
	高感度型	10°+2°,-1°	WLG12-LE-N	WLGL-LE-N
LED	標準型	15±5°	WLCA12-LD-N	WLCL-LD-N
		25±5°	WLCA12-2LD-N	WLCL-2LD-N
		MAX20°	WLCA12-2NLD-N	WLCL-2NLD-N
	高感度型	10°+2°,-1°	WLG12-LD-N	WLGL-LD-N

致動器的種類			可調式桿狀手柄型350～380mm	簧片桿狀手柄型
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	15±5°	WLCAL4-LE-N	WLCAL5-LE-N
		25±5°	―――	―――
		MAX20°	―――	―――
	高感度型	10°+2°,-1°	―――	―――
LED	標準型	15±5°	WLCAL4-LD-N	WLCAL5-LD-N
		25±5°	―――	―――
		MAX20°	―――	―――
	高感度型	10°+2°,-1°	―――	―――

致動器的種類			叉型手柄鎖定型	叉型手柄鎖定型	叉型手柄鎖定型
指示燈	項目	手柄反轉前移動	型號	型號	型號
霓虹燈	標準型	MAX55°	WLCA32-41LE-N	WLCA32-42LE-N	WLCA32-43LE-N
LED	標準型	MAX55°	WLCA32-41LD-N	―――	WLCA32-43LD-N

柱塞型

致動器的種類			密封頂部柱塞型	密封頂部滾輪柱塞型
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	MAX 1.7mm	WLD18-LE-N	WLD28-LE-N
LED	標準型	MAX 1.7mm	WLD18-LD-N	WLD28-LD-N

致動器的種類			密封頂部滾珠柱塞型	頂部滾輪柱塞型
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	MAX 1.7mm	WLD38-LE-N	WLD2-LE-N
LED	標準型	MAX 1.7mm	WLD38-LD-N	WLD2-LD-N

致動器的種類			側邊柱塞型	側邊滾輪柱塞型	側邊滾珠柱塞型
指示燈	項目	動作前移動(PT)	型號	型號	型號
霓虹燈	標準型	MAX 2.8mm	WLSD-LE-N	WLSD2-LE-N	WLSD3-LE-N
LED	標準型	MAX 2.8mm	WLSD-LD-N	WLSD2-LD-N	WLSD3-LD-N

彈性桿型

致動器的種類			線圈彈簧 (彈簧直徑φ6.5)	線圈彈簧 (彈簧直徑φ4.8)
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	20±10mm	WLNJ-LE-N	WLNJ-30LE-N
LED	標準型	20±10mm	WLNJ-LD-N	WLNJ-30LD-N

致動器的種類			樹脂桿 (樹脂桿直徑φ8)	鋼線 (鋼線直徑φ1)
指示燈	項目	動作前移動(PT)	型號	型號
霓虹燈	標準型	40±20mm	WLNJ-2LE-N	WLNJ-S2LE-N
LED	標準型	40±20mm	WLNJ-2LD-N	WLNJ-S2LD-N

＊出貨時設定為不動作時亮燈（NO連接）。要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。

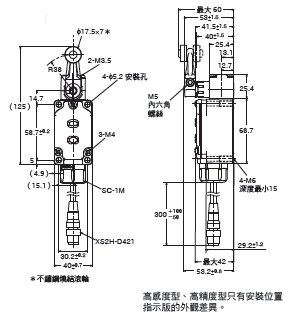

感測器I/O接頭型

直接出線式接頭型

致動器的種類					滾輪手柄型 R38
致動器的種類					標準型	高感度型
接頭外觀	內建開關規格	使用電壓	配線位置	接頭 pin腳編號	型號	型號
螺絲式	一般型	AC	僅NO 2芯	NO CD	WLCA2-LDK13A-N	―――
		AC	NC+NO 4芯	NC AB NO CD	WLCA2-LDK43A-N	―――
		DC	僅NO 2芯	NO CD	WLCA2-LDK13-N	WLG2-LDK13-N
		DC	NC+NO 4芯	NC AB NO CD	WLCA2-LDK43-N	WLG2-LDK43-N
	高密閉型	AC	僅NO 2芯	NOCD	WLCA2-55LDK13-N	WLG2-55LDK13-N
	高密閉型	AC	NC+NO 4芯	NC AB NO CD	WLCA2-55LDK43-N	WLG2-55LDK43-N

致動器的種類					滾輪手柄型R38	密封頂部滾輪柱塞型
致動器的種類					高精度型	標準型
接頭外觀	內建開關規格	使用電壓	配線位置	接頭 pin腳編號	型號	型號
螺絲式	一般型	AC	僅NO 2芯	NO CD	―――	―――
		AC	NC+NO 4芯	NC AB NO CD	―――	―――
		DC	僅NO 2芯	NOCD	WLGCA2-LDK13-N	WLD28-LDK13-N
		DC	NC+NO 4芯	NC AB NO CD	WLGCA2-LDK43-N	WLD28-LDK43-N
	高密閉型	AC	僅NO 2芯	NO CD	WLGCA2-55LDK13-N	WLD28-55LDK13-N
	高密閉型	AC	NC+NO 4芯	NC AB NO CD	WLGCA2-55LDK43-N	WLD28-55LDK43-N

註. 出貨時設定為不動作時亮燈（NO連接）。

要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。

（但4芯型無法切換成動作時亮燈（NC連接）。）

快速接頭型

致動器的種類					滾輪手柄型 R38
致動器的種類					標準型	高感度型
接頭外觀	內建開關規格	使用電壓	配線位置	接頭 pin腳編號	型號	型號
螺絲式	一般型	DC	僅NO 2芯	NO CD	WLCA2-LD-M1J-N	WLG2-LD-M1J-N
			僅NO 2芯	NO AD	WLCA2-LD-M1GJ-N	WLG2-LD-M1GJ-N
			僅NO 2芯	NC BC	WLCA2-LD-M1JB-N	WLG2-LD-M1JB-N
			NC+NO 4芯	NC AB NO CD	WLCA2-LD-DGJ-N	WLG2-LD-DGJ-N
			僅NO 3 芯	NO CD NC B	WLCA2-LD-DK1EJ-N	WLG2-LD-DK1EJ-N
	高密閉型		僅NO 2芯	NO CD	WLCA2-55LD-M1J-N	―――
			僅NO 2芯	NO AD	WLCA2-55LD-M1GJ-N	WLG2-55LD-M1GJ-N
			僅NO 2芯	NC BC	WLCA2-55LD-M1JB-N	WLG2-55LD-M1JB-N
			NC+NO 4芯	NC AB NO CD	WLCA2-55LD-DGJ-N	WLG2-55LD-DGJ-N
			僅NO 3 芯	NO DC NC B	WLCA2-55LD-DK1EJ-N	WLG2-55LD-DK1EJ-N
Smart Click 型	一般型		僅NO 2芯	NO CD	―――	WLG2-LD-M1TJ-N
Smart Click 型	一般型		僅NO 2芯	NC BC	―――	WLG2-LD-M1TJB-N

致動器的種類					滾輪手柄型 R38	密封頂部滾輪柱塞型
致動器的種類					高精度型	標準型
接頭外觀	內建開關規格	使用電壓	配線位置	接頭 pin腳編號	型號	型號
螺絲式	一般型	DC	僅NO 2芯	NO CD	WLGCA2-LD-M1J-N	WLD28-LD-M1J-N
			僅NO 2芯	NO AD	WLGCA2-LD-M1GJ-N	WLD28-LD-M1GJ-N
			僅NC 2芯	NC BC	―――	―――
			NC+NO 4芯	NC AB NO CD	WLGCA2-LD-DGJ-N	WLD28-LD-DGJ-N
			僅NO 3芯	NO CD NC B	―――	WLD28-LD-DK1EJ-N
	高密閉型		僅NO 2芯	NO CD	WLGCA2-55LD-M1J-N	WLD28-55LD-M1J-N
			僅NO 2芯	NO AD	WLGCA2-55LD-M1GJ-N	WLD28-55LD-M1GJ-N
			僅NC 2芯	NC BC	WLGCA2-55LD-M1JB-N	WLD28-55LD-M1JB-N
			NC+NO 4芯	NC AB NO CD	WLGCA2-55LD-DGJ-N	―――
			僅NO 3芯	NO DC NC B	―――	WLD28-55LD-DK1EJ-N
Smart Click 型	一般型		僅NO 2芯	NO CD	―――	―――
Smart Click 型	一般型		僅NC 2芯	NC BC	―――	―――

註1. 快速接頭型纜線長度標準為0.3m。其他纜線長度請另行洽詢。

2. 出貨時設定為不動作時亮燈（NO連接）。

要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。

（但3芯與4芯型無法切換成動作時亮燈（NC連接）。）

對象端感測器I/O接頭纜線插槽

型	電壓規格	芯數	纜線長度	型號	適用限位開關型號
M12 螺絲式 (直線型)	AC用	2	2m	XS2F-A421-DB0-F	WL[]-[]K13A-N
		2	5m	XS2F-A421-GB0-F	WL[]-[]K13A-N
		4	2m	XS2F-A421-D90-F	WL[]-[]K43A-N WL[]-[]-AGJ-N
		4	5m	XS2F-A421-G90-F	WL[]-[]K43A-N WL[]-[]-AGJ-N
	DC用	2	2m	XS2F-D421-DD0	WL[]-[]K13-N WL[]-[]-M1J-N
			5m	XS2F-D421-GD0	WL[]-[]K13-N WL[]-[]-M1J-N
			2m	XS2F-D421-DA0-F	WL[]-[]-M1GJ[]-N
			5m	XS2F-D421-GA0-F	WL[]-[]-M1GJ[]-N
		4	2m	XS2F-D421-D80-F	WL[]-[]K43-N WL[]-[]-M1JB-N WL[]-[]-DGJ-N
		4	5m	XS2F-D421-G80-F	WL[]-[]K43-N WL[]-[]-M1JB-N WL[]-[]-DGJ-N
M12 Smart Click型 (直線型)	DC用	4	2m	XS5F-D421-D80-F	WL[]-[]-M1TJ-N WL[]-[]-M1TJB-N
M12 Smart Click型 (直線型)	DC用	4	5m	XS5F-D421-G80-F	WL[]-[]-M1TJ-N WL[]-[]-M1TJB-N

耐環境型

標準型

致動器的種類				滾輪手柄型 R38	可調式滾輪手柄型	可調式桿狀手柄型 25～140mm
項目			動作前移動(PT)	型號	型號	型號
高密閉型		標準型	15±5°	WLCA2-55-N	WLCA12-55-N	WLCL-55-N
			25±5°	WLCA2-255-N	―――	―――
			MAX20°	WLCA2-2N55-N	―――	―――
		高感度型	10°+2°,-1°	WLG2-55-N	―――	―――
		高精度型	5°+2°,0°	WLGCA2-55-N	―――	―――
高密封型	模壓端子型 -139型	標準型	15±5°	WLCA2-139-N	WLCA12-139-N	WLCL-139-N
			25±5°	WLCA2-2139-N	―――	―――
			MAX20°	WLCA2-2N139-N	―――	―――
		高感度型	10°+2°,-1°	WLG2-139-N	―――	―――
		高精度型	5°+2°,0°	WLGCA2-139-N	―――	―――
	模壓端子型 -140型	標準型	15±5°	WLCA2-140-N	WLCA12-140-N	WLCL-140-N
			25±5°	―――	―――	―――
			MAX20°	WLCA2-2N140-N	―――	―――
		高感度型	10°+2°,-1°	WLG2-140-N	―――	―――
		高精度型	5°+2°,0°	―――	―――	―――
	模壓端子型 -141型	標準型	15±5°	WLCA2-141-N	WLCA12-141-N	―――
			25±5°	―――	―――	―――
			MAX20°	―――	―――	―――
		高感度型	10°+2°,-1°	WLG2-141-N	―――	―――
		高精度型	5°+2°,0°	WLGCA2-141-N	―――	―――
	耐冷卻液型	標準型	15±5°	WLCA2-RP60-N	WLCA12-RP60-N	WLCL-RP60-N
			25±5°	WLCA2-2RP60-N	―――	―――
			MAX20°	―――	―――	―――
		高感度型	10°+2°,-1°	WLG2-RP60-N	―――	―――
		高精度型	5°+2°,0°	WLGCA2-RP60-N	―――	―――
耐熱型		標準型	15±5°	WLCA2-TH-N	WLCA12-TH-N	WLCL-TH-N
			25±5°	WLCA2-2TH-N	WLCA12-2TH-N	WLCL-2TH-N
			MAX20°	WLCA2-2NTH-N	WLCA12-2NTH-N	WLCL-2NTH-N
		高感度型	10°+2°,-1°	WLG2-TH-N	WLG12-TH-N	WLGL-TH-N
		高精度型	5°+2°,0°	WLGCA2-TH-N	―――	―――
耐寒型		標準型	15±5°	WLCA2-TC-N	WLCA12-TC-N	WLCL-TC-N
			25±5°	WLCA2-2TC-N	WLCA12-2TC-N	WLCL-2TC-N
			MAX20°	WLCA2-2NTC-N	WLCA12-2NTC-N	WLCL-2NTC-N
		高感度型	10°+2°,-1°	WLG2-TC-N	WLG12-TC-N	WLGL-TC-N
		高精度型	5°+2°,0°	WLGCA2-TC-N	―――	―――
耐腐蝕型		標準型	15±5°	WLCA2-RP-N	WLCA12-RP-N	WLCL-RP-N
			25±5°	―――	―――	―――
			MAX20°	―――	―――	―――
		高感度型	10°+2°,-1°	WLG2-RP-N	―――	―――
		高精度型	5°+2°,0°	WLGCA2-RP-N	―――	―――
耐候型		標準型	15±5°	WLCA2-P1-N	WLCA12-P1-N	WLCL-P1-N
			25±5°	―――	―――	―――
			MAX20°	―――	―――	―――
		高感度型	10°+2°,-1°	WLG2-P1-N	WLG12-P1-N	WLGL-P1-N

註.高密封型纜線長度為5m （標準）。

致動器的種類		密封頂部滾輪柱塞型	頂部滾輪柱塞型	側邊柱塞型	側邊滾輪柱塞型
致動器的種類		型號	型號	型號	型號
高密閉型		WLD28-55-N	WLD2-55-N	WLSD-55-N	WLSD2-55-N
高密封型	模壓端子型 -139型	WLD28-139-N	WLD2-139-N	WLSD-139-N	WLSD2-139-N
	模壓端子型 -140型	WLD28-140-N	―――	―――	WLSD2-140-N
	耐冷卻液型	WLD28-RP60-N	WLD2-RP60-N	WLSD-RP60-N	WLSD2-RP60-N
耐熱型		WLD28-TH-N	WLD2-TH-N	WLSD-TH-N	WLSD2-TH-N
耐寒型		―――	―――	WLSD-TC-N	WLSD2-TC-N
耐腐蝕型		WLD28-RP-N	―――	WLSD-RP-N	WLSD2-RP-N

註.高密封型纜線長度為5m （標準）。

致動器的種類		線圈彈簧(彈簧直徑φ6.5)	樹脂桿(樹脂桿直徑φ8)
致動器的種類		型號	型號
高密閉型		WLNJ-55-N	WLNJ-255-N
高密封型	模壓端子型 -139型	WLNJ-139-N	WLNJ-2139-N
	模壓端子型 -140型	WLNJ-140-N	WLNJ-2140-N
	耐冷卻液型	WLNJ-RP60-N	WLNJ-2RP60-N
耐熱型		WLNJ-TH-N	―――
耐寒型		WLNJ-TC-N	―――
耐腐蝕型		WLNJ-RP-N	WLNJ-2RP-N

註. 高密封型纜線長度為5m （標準）。

動作指示型*

高密閉型

致動器的種類			滾輪手柄型 R38	可調式滾輪手柄型	可調式桿狀手柄型 25～140mm
指示燈	項目	動作前移動(PT)	型號	型號	型號
霓虹燈	標準型	15±5°	WLCA2-55LE-N	WLCA12-55LE-N	―――
		25±5°	WLCA2-255LE-N	―――	―――
		MAX20°	WLCA2-2N55LE-N	―――	―――
	高感度型	10° +2°,-1°	WLG2-55LE-N	―――	―――
	高精度型	5° +2°,0°	WLGCA2-55LE-N	―――	―――
LED	標準型	15±5°	WLCA2-55LD-N	WLCA12-55LD-N	WLCL-55LD-N
		25±5°	WLCA2-255LD-N	―――	―――
		MAX20°	WLCA2-2N55LD-N	―――	―――
	高感度型	10° +2°,-1°	WLG2-55LD-N	―――	―――
	高精度型	5° +2°,0°	WLGCA2-55LD-N	―――	―――

致動器的種類

密封頂部滾輪柱塞型

3263_lu_63

頂部滾輪柱塞型

3263_lu_64

側邊柱塞型

3263_lu_65

側邊滾輪柱塞型

3263_lu_66

指示燈

項目

型號

霓虹燈

標準型

WLD28-55LE-N

WLD2-55LE-N

―――

LED

標準型

WLD28-55LD-N

WLD2-55LD-N

WLSD-55LD-N

WLSD2-55LD-N

致動器的種類		線圈彈簧(彈簧直徑φ6.5)	樹脂桿(樹脂桿直徑φ8)
指示燈	項目	型號	型號
霓虹燈	標準型	―――	―――
LED	標準型	WLNJ-55LD-N	WLNJ-255LD-N

＊出貨時設定為不動作時亮燈（NO連接）。要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。

高密封型

致動器的種類			滾輪手柄型 R38
配線規格			NC連接	NO連接
項目		動作前移動(PT)	型號	型號
模壓端子型 -139型	標準型	15±5°	WLCA2-139LD2-N	WLCA2-139LD3-N
		25±5°	WLCA2-2139LD2-N	WLCA2-2139LD3-N
		MAX20°	―――	―――
	高感度型	10°+2°,-1°	―――	WLG2-139LD3-N
	高精度型	5°+2°,0°	WLGCA2-139LD2-N	WLGCA2-139LD3-N
模壓端子型 -141型	標準型	15±5°	WLCA2-141LD2-N	WLCA2-141LD3-N
		25±5°	―――	―――
		MAX20°	―――	―――
	高感度型	10°+2°,-1°	WLG2-141LD2-N	WLG2-141LD3-N
	高精度型	5°+2°,0°	―――	―――
耐冷卻液型	標準型	15±5°	WLCA2-RP60LD2-N	WLCA2-RP60LD3-N
		25±5°	WLCA2-2RP60LD2-N	WLCA2-2RP60LD3-N
		MAX20°	―――	―――
	高感度型	10°+2°,-1°	WLG2-RP60LD2-N	WLG2-RP60LD3-N
	高精度型	5°+2°,0°	WLGCA2-RP60LD2-N	WLGCA2-RP60LD3-N

註. 高密封型纜線長度為5m （標準）。

防濺型^*1

致動器的種類			滾輪手柄型 R38		密封頂部滾輪柱塞型
致動器的種類			雙重螺帽手柄	內六角手柄	密封頂部滾輪柱塞型
指示燈		動作前移動(PT)	型號	型號	型號
霓虹燈	標準型	15±5°	WLCA2-LEAS-N	WLCA2-LES-N	WLD28-LES-N
	高感度型	10°+2°,-1°	WLG2-LEAS-N	WLG2-LES-N	―――
	高精度型	5°+2°,0°	―――	WLGCA2-LES-N	―――
LED	標準型	15±5°	WLCA2-LDAS-N	WLCA2-LDS-N	WLD28-LDS-N
	高感度型	10°+2°,-1°	WLG2-LDAS-N	WLG2-LDS-N	―――
	高精度型	5°+2°,0°	―――	WLGCA2-LDS-N	―――

＊1. 出貨時設定為不動作時亮燈（NO連接）。要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。

長壽命型^＊2

項目			動作指示型 (LED)
			標準型 15±5°	高感度型10°+2°,-1°	高精度型 5°+2°,0°
			型號	型號	型號
滾輪手柄R38 螺絲端子型			WLMCA2-LD-N	WLMG2-LD-N	WLMGCA2-LD-N
滾輪手柄型直接出線式接頭型	2芯	AC規格	WLMCA2-LDK13A-N	WLMG2-LDK13A-N	WLMGCA2-LDK13A-N
	2芯	DC規格	WLMCA2-LDK13-N	WLMG2-LDK13-N	WLMGCA2-LDK13-N
	4芯	AC規格	WLMCA2-LDK43A-N	WLMG2-LDK43A-N	―――
	4芯	DC規格	WLMCA2-LDK43-N	WLMG2-LDK43-N	WLMGCA2-LDK43-N
滾輪手柄型快速接頭型＊2	2芯	DC規格	WLMCA2-LD-M1J-N	WLMG2-LD-M1J-N	WLMGCA2-LD-M1J-N
滾輪手柄型快速接頭型＊2	4芯	DC規格	WLMCA2-LD-DGJ-N	WLMG2-LD-DGJ-N	―――

＊2. 出貨時設定為不動作時亮燈（NO連接）。要以動作時亮燈（NC連接）使用時，請將指示燈基座旋轉180°更換成動作時亮燈。（但4芯型無法切換成動作時亮燈（NC連接）。）
＊3. 附0.3m長纜線

單品零件

無手柄本體/頭部單品/個別致動器

一般型

致動器的種類	項目	動作前移動(PT)	設定型號	無手柄本體	頭部單品＊1 (附致動器)	致動器單品＊2
致動器的種類	項目	動作前移動(PT)	設定型號	型號	型號	型號
滾輪手柄型	標準型	15±5°	WLCA2-N	WLRCA2-N	WL-1H1100-N	WL-1A100
		25±5°	WLCA2-2-N	WLRCA2-2-N	WL-3H1100-N
		MAX20°	WLCA2-2N-N	WLRCA2-2N-N	WL-1H1100-N
	高感度型	10° +2°,-1°	WLG2-N	WLRG2-N	WL-2H1100-N
可變式滾輪手柄型	標準型	15±5°	WLCA12-N	WLRCA2-N	WL-1H2100-N	WL-2A100
		25±5°	WLCA12-2-N	WLRCA2-2-N	WL-3H2100-N
		MAX20°	WLCA12-2N-N	WLRCA2-2N-N	WL-1H2100-N
	高感度型	10° +2°,-1°	WLG12-N	WLRG2-N	WL-2H2100-N
可調式桿狀手柄型	標準型	15±5°	WLCL-N	WLRCL-N	WL-4H4100-N	WL-4A100
		25±5°	WLCL-2-N	WLRCA2-2-N	WL-3H4100-N
		MAX20°	WLCL-2N-N	WLRCA2-2N-N	WL-1H4100-N
	高感度型	10° +2°,-1°	WLGL-N	WLRG2-N	WL-2H4100-N
叉型手柄鎖定型	標準型	MAX55°	WLCA32-41-N	WLRCA32-N	WL-5H5100-N	WL-5A100
			WLCA32-42-N		WL-5H5102-N	WL-5A102
			WLCA32-43-N		WL-5H5104-N	WL-5A104
			WLCA32-44-N		WL-5H5104-N	WL-5A104
頂部柱塞型	標準型	MAX 1.7mm	WLD18-N	―――	WL-7H100-N	―――
			WLD28-N		WL-7H400-N	―――
			WLD38-N		WL-7H300-N	―――
側邊柱塞型	標準型	MAX 2.8mm	WLSD-N	―――	WL-8H100-N	―――
			WLSD2-N		WL-8H200-N	―――
			WLSD3-N		WL-8H300-N	―――
彈性桿型	標準型	20±10mm	WLNJ-N	―――	WL-9H100-N	―――
		20±10mm	WLNJ-30-N		WL-9H200-N	―――
		40±20mm	WLNJ-2-N		WL-9H300-N	―――
		40±20mm	WLNJ-S2-N		WL-9H400-N	―――

＊1. 頭部無法和WL型系列互換。
＊2. 致動器為WL型系列與WL-N型系列共用。

防濺型

致動器的種類	手柄規格	項目	設定型號	無手柄本體	頭部單品＊1 (附致動器)	致動器單品＊2
致動器的種類	手柄規格	項目	設定型號	型號	型號	型號
滾輪手柄型	內六角手柄	標準型	WLCA2-LES-N	WLRCA2-LES-N	WL-1H1100S-N	WL-1A103S
		標準型	WLCA2-LDS-N	WLRCA2-LDS-N
		高感度	WLG2-LDS-N	WLRG2-LDS-N
	雙重螺帽手柄	標準型	WLCA2-LEAS-N	WLRCA2-LES-N	WL-2H1100S-N	WL-1A105S
		標準型	WLCA2-LDAS-N	WLRCA2-LDS-N
		高感度	WLG2-LDAS-N	WLRG2-LDS-N

＊1. 頭部無法和WL型系列互換。
＊2. 致動器為WL型系列與WL-N型系列共用。

單品帶指示燈蓋（註）

一般型

外蓋種類		外蓋單品
項目	發光色	型號
霓虹燈	橘色	WL-LE-N ＊
LED	紅	WL-LD-N
LED	黃	WL-LW-N ＊

註1. 蓋子無法和WL互換。

2. 出貨時設定為不動作時亮燈（NO連接）。使用時若要在動作時亮燈（NC連接），請將指示燈基座旋轉180°更換成動作時亮燈。

＊已獲得NPO法人色彩通用設計機構認證。

認證條件：照明環境500lx以下（JIS Z 9110）

防濺型

外蓋種類		外蓋單品
項目	發光色	型號
霓虹燈	橘色	WL-LES-N
LED	紅	WL-LDS-N

色彩通用設計（Color Universal Design）是指採用讓更多人都能輕易辨識、不受限於個人顏色認知差異的色彩通用設計而製作。

一般型/耐環境型

額定

螺旋安裝端子

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型	AC 125 250 500	10 10 10		3 2 1.5	1.5 1 0.8	10 10 3		5 3 1.5	2.5 1.5 0.8
標準型	DC 8 14 30 125 250	10 10 6 0.8 0.4		6 6 4 0.2 0.1	3 3 3 0.2 0.1	10 10 6 0.8 0.4		6 6 4 0.2 0.1
高感度型高精度型	AC 125 250	5 5		―		―		―
高感度型高精度型	DC 125 250	0.4 0.2		―		―		―

註
1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4 以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。

突波電流	常閉	最大30A(最大15A＊)
突波電流	常開	最大20A(最大10A＊)

＊使用高感度型、高精度型時。

最小適用負載	DC5V 1mA 電阻負載 P水準

動作指示型

型號項目		電壓 (V)	漏電流 (mA)
WL-LE-N	霓虹燈	AC125	約0.6
WL-LE-N	霓虹燈	AC250	約1.9
WL-LD-N WL-LW-N	LED	AC/DC10～24	約0.4
WL-LD-N WL-LW-N	LED	AC/DC115	約0.5

直接出線式接頭型/快速接頭型

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型	AC 115	3		3	1.5	3		3	2.5
標準型	DC 12 24 115	3 3 0.8		3 3 0.2		3 3 0.8		3 3 0.2
高感度型高精度型	AC 115	3		―		―		―
高感度型高精度型	DC 115	0.4		―		―		―

註
1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。

突波電流	常閉	最大3A
突波電流	常開	最大3A

最小適用負載	DC5V 1mA 電阻負載 P水準

性能

保護構造		IP67
耐久性＊1	機械性	1,500萬次以上＊2
耐久性＊1	電氣性	75萬次以上(250VAC、3A、電阻負載)＊3
許容操作速度		1mm～1m/s (WLCA2-N)
容許操作頻率	機械性	120次/min
容許操作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下 (初始值，內建開關單品)
耐電壓	同極端子間	AC1,000V(600V) 50/60Hz 1min
	各端子與接地間	AC2,200V(1,500V) 50/60Hz 1min ＊4
	各端子與非充電金屬部位間	AC2,200V(1,500V) 50/60Hz 1min ＊4
振動	誤動作	10～55Hz重複振幅1.5mm＊5
衝擊	耐久	1,000m/s²以上
衝擊	誤動作	300m/s²以上＊5
使用環境溫度		-10～+80℃ (不可結冰或結露)＊6
使用環境濕度		35～95% RH
重量		約255g (WLCA2-N)

註
1. 上述數值為初始值。
2. 耐電壓之（）內的數值為高感度型與高精度型之數值。
＊1. 耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊2. 高感度型及彈性桿型為1,000萬次以上。耐候型為50萬次以上。
＊3. 高感度型與高精度型為50萬次以上。耐候型為50萬次以上。高密閉型與高密封型請另行洽詢。
＊4. 接頭型為1,500V。
＊5. 彈性桿型除外。
＊6. 耐寒型為－40～＋40℃ （不可結冰）。耐熱型為＋5～＋120℃。

防濺型

額定

螺旋安裝端子

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
WL[]-LES-N ＊	AC 125 250	10 10		3 2	1.5 1	10 10		5 3	2.5 1.5
WL[]-LDS-N ＊	AC 115	10		3	1.5	10		5	2.5
WL[]-LDS-N ＊	DC 12 24 115	10 6 0.8		6 4 0.2	3 3 0.2	10 6 0.8		6 4 0.2

註
1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
＊高感度型、高精度型之額定請參閱一般型/耐環境型之額定。

突波電流	常閉	最大30A (最大15A＊)
突波電流	常開	最大20A (最大10A＊)

＊使用高感度型、高精度型時。

最小適用負載	DC5V 1mA 電阻負載 P水準

動作指示型

型號項目		電壓 (V)	漏電流 (mA)
WL-LES-N	霓虹燈	AC125	約0.6
WL-LES-N	霓虹燈	AC250	約1.9
WL-LDS-N	LED	AC/DC10～24	約0.4
WL-LDS-N	LED	AC/DC115	約0.5

直接出線式接頭型/快速接頭型

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型	AC 115	3		3	1.5	3		3	2.5
標準型	DC 12 24 115	3 3 0.8		3 3 0.2		3 3 0.8		3 3 0.2
高感度型高精度型	AC 115	3		―		―		―
高感度型高精度型	DC 115	0.4		―		―		―

註
1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。

突波電流	常閉	最大3A
突波電流	常開	最大3A

最小適用負載	DC5V 1mA 電阻負載 P水準

性能

保護構造		IP67
耐久性＊1	機械性	1,500萬次以上＊2
耐久性＊1	電氣性	75萬次以上 (250VAC、3A、電阻負載)＊3
許容操作速度		1mm～1m/s (WLCA2-LDS-N)
容許操作頻率	機械性	120次/min
容許操作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下 (初始值，內建開關單品)
耐電壓	同極端子間	AC1,000V(600V) 50/60Hz 1min
	各端子與接地間	AC2,200V(1,500V) 50/60Hz 1min ＊4
	各端子與非充電金屬部位間	AC2,200V(1,500V) 50/60Hz 1min ＊4
振動	誤動作	10～55Hz 重複振幅1.5mm
衝擊	耐久	1,000m/s²以上
衝擊	誤動作	300m/s²以上
使用環境溫度		-10～+80℃ (不可結冰)
使用環境濕度		35～95%RH
重量		約255g (WLCA2-LDS-N)

註
1. 上述數值為初始值。
2. 耐電壓之（）內數值為高感度型、高精度型之數值。
＊1. 耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊2. 高感度型為1,000萬次以上。
＊3. 高感度型與高精度型為50萬次以上。高密閉型請另行洽詢。
＊4. 接頭型為1,500V。

長壽命型

額定

螺旋安裝端子

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型	AC 115	10		3	1.5	10		5	2.5
標準型	DC 12 24 115	10 6 0.8		6 4 0.2	3 3 0.2	10 6 0.8		6 4 0.2
高感度型高精度型	AC 115	5		―		―		―
高感度型高精度型	DC 115	0.4		―		―		―

突波電流	常閉	最大30A (最大15A＊)
突波電流	常開	最大20A (最大10A＊)

＊使用高感度型、高精度型時。

最小適用負載	DC5V 1mA 電阻負載 P水準

動作指示型

型號		電壓 (V)	漏電流 (mA)
WL-LD-N WL-LW-N	LED	AC/DC10～24	約0.4
WL-LD-N WL-LW-N	LED	AC/DC115	約0.5

直接出線式接頭型/快速接頭型

項目	額定電壓 (V)	無電感負載 (A)				電感負載 (A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型	AC 115	3		3	1.5	3		3	2.5
標準型	DC 12 24 115	3 3 0.8		3 3 0.2		3 3 0.8		3 3 0.2
高感度型高精度型	AC 115	3		―		―		―
高感度型高精度型	DC 115	0.4		―		―		―

註
1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。

突波電流	常閉	最大3A
突波電流	常開	最大3A

最小適用負載	DC5V 1mA 電阻負載 P水準

性能

保護構造		IP67
耐久性＊1	機械性	3,000萬次以上
耐久性＊1	電氣性	3,000萬次以上 (DC24V 10mA 電阻負載) 75萬次以上 (AC115V 3A 電阻負載) 惟高感度型、高精度型為50萬次以上 (AC115V 3A 電阻負載)
許容操作速度		1mm～1m/s (WLMCA2-LD-N)
容許操作頻率	機械性	120次/min
容許操作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下 (初始值，內建開關單品)
耐電壓 (50/60Hz1min.)	同極端子間	AC1,000V(600V) 50/60Hz 1min
	各端子與接地間	AC2,200V(1,500V) 50/60Hz 1min ＊2
	各端子與非充電金屬部位間	AC2,200V(1,500V) 50/60Hz 1min ＊2
振動	誤動作	10～55Hz重複振幅1.5mm
衝擊	耐久	最大1,000m/s²
衝擊	誤動作	最大300m/s²
使用環境溫度		-10～+80℃ (不可結冰)
使用環境濕度		35～95%RH
重量		約255g (WLMCA2-LD-N)

註
1. 上述數值為初始值。
2. 耐電壓之（）內數值為高感度型、高精度型之數值。
＊1. 耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊2. 接頭型為1,500V。

一般型/耐環境型/防濺型

認證海外標準

認證機關	標準	檔案編號	認定型號
UL	UL508	請洽本公司。	請洽本公司。
UL	CSA C22.2 No.14
TÜVRheinland	EN60947-5-1
CCC(CQC)	GB14048.5

安全標準認證額定

UL/cUL （UL508, CSA C22.2 No.14）

規格			認證額定
動作指示燈	感測器I/O接頭	項目	認證額定
無指示燈	無接頭	標準型	A600 1A, 125VDC
	無接頭	高感度型、高精度型	B600 0.5A, 125VDC
	快速接頭(AC規格)	標準型、高感度型、高精度型	C300 3A, 250VAC
	快速接頭(DC規格) 直接出線式接頭(DC規格)	標準型	1A, 125VDC
	快速接頭(DC規格) 直接出線式接頭(DC規格)	高感度型、高精度型	0.5A, 125VDC
霓虹燈	無接頭	標準型	A300 10A, 250VAC
	無接頭	高感度型、高精度型	B300 5A, 250VAC
	快速接頭(AC規格)	標準型、高感度型、高精度型	C300 3A, 250VAC
LED	無接頭	標準型	A150 10A, 115VAC 1A, 115VDC
	無接頭	高感度型、高精度型	B150 5A, 115VAC 0.5A, 115VDC
	快速接頭(AC規格)	標準型、高感度型、高精度型	C150 3A, 115VAC
	快速接頭(DC規格) 直接出線式接頭(DC規格)	標準型	1A, 115VDC
	快速接頭(DC規格) 直接出線式接頭(DC規格)	高感度型、高精度型	0.5A, 115VDC

A600 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC 240VAC 480VAC 600VAC	10A	60 30 15 12	6 3 1.5 1.2	7,200	720

B600 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC 240VAC 480VAC 600VAC	5A	30 15 7.5 6	3 1.5 0.75 0.6	3,600	360

C300 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC 240VAC	2.5A	15 7.5	1.5 0.75	1,800	180

A300 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC 240VAC	10A	60 30	6 3	7,200	720

B300 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC 240VAC	5A	30 15	3 1.5	3,600	360

A150 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC	10A	60	6	7,200	720

B150 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC	5A	30	3	3,600	360

C150 認證條件

額定電壓	通電電流	電流 (A)		伏特安培 (VA)
額定電壓	通電電流	投入	遮斷	投入	遮斷
120VAC	2.5A	15	1.5	1,800	180

TÜV （EN60947-5-1）
（僅認證含接地端子規格、接頭型DC規格）

認證條件	規格
	含接地端子					附DC接頭
	無指示燈		霓虹燈	LED		附DC接頭
使用負載類別	AC-15	DC-12	AC-15	AC-15	DC-12	DC-12
額定使用電壓(Ue)	250V	48V	250V	115V	48V	48V
額定使用電流(Ie)	2A
限制短路電流	100A
短路保護裝置	10A保險絲 gG
額定絕緣電壓(Ui)	250V					48V
額定耐衝擊電壓值(Uimp)	4kV					800V
污染度	3
防觸電保護等級	Class Ⅰ					Class Ⅲ

CCC（GB14048.5）

認證條件	規格
認證條件	無指示燈		霓虹燈	LED		附DC接頭	附AC接頭
使用負載類別	AC-15	DC-13	AC-15	AC-15	DC-13	DC-13	AC-15
額定使用電壓(Ue)	250V	48V	250V	250V	48V	48V	250V
額定使用電流(Ie)	2A
限制短路電流	1000A
短路保護裝置	10A保險絲 gG
額定絕緣電壓(Ui)	250V

（單位：mm）

一般型

標準型

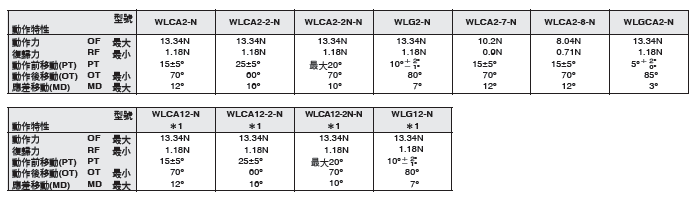

● 旋轉手柄型標準型、高感度型、高精度型

滾輪手柄型 R38型
標準型

WLCA2-N型

WLCA2-2-N型

WLCA2-2N-N型

高感度型

WLG2-N型

高精度型

WLGCA2-N型

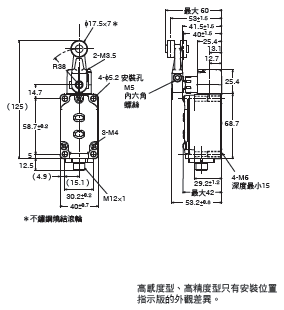

滾輪手柄型 R50型
標準型WLCA2-7-N型

3263_dm_2

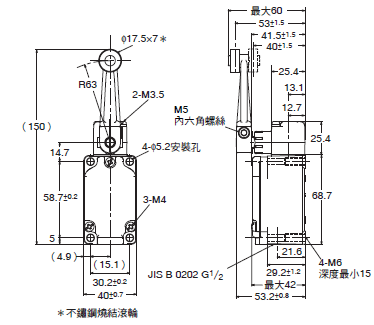

滾輪手柄R63型標準型WLCA2-8-N型

3263_dm_3

可變式滾輪手柄型

標準型

WLCA12-N型

WLCA12-2-N型

WLCA12-2N-N型

高感度型

WLG12-N型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

3263_dm_5

＊1. WLCA12-N、WLCA12-2-N、WLCA12-2N-N、WLG12-N之動作特性為手柄長度38mm時之數值。

旋轉手柄型

標準型、高感度型、保持型

可調式桿狀手柄 25～140mm型

標準型

WLCL-N型

WLCL-2-N型

WLCL-2N-N型

高感度型

WLGL-N型

可調式桿狀手柄型

標準型

WLCAL4-N型

簧片桿狀手柄型

標準型

WLCAL5-N型

叉型手柄鎖定型

保持型

WLCA32-41-N型

WLCA32-42-N型

WLCA32-43-N型

WLCA32-44-N型

下圖為WLCA32-41-N型。

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

註. WLCAL4-N型、WLCAL5-N型因致動器較重，會因安裝方向不同造成復歸不良，安裝時請將致動器朝下安裝。

＊1. WLCL-N型、WLCL-2-N型、WLCL-2N-N型、WLGL-N型之動作特性為手柄長度140mm時之數值。

＊2. WLCAL4-N型之動作特性為桿長度380mm時之數值。

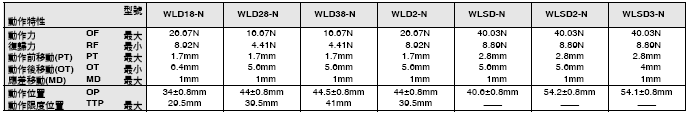

柱塞型

標準型

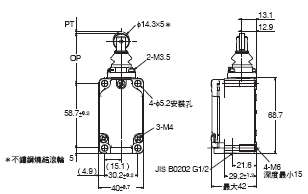

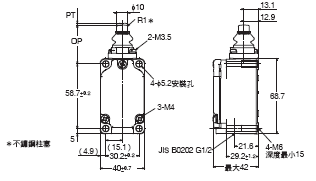

密封頂部柱塞型

WLD18-N型

側邊柱塞型

WLSD-N型

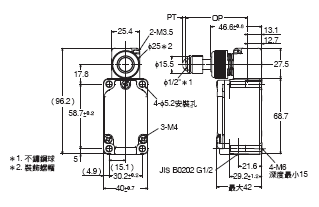

密封頂部滾輪柱塞型

WLD28-N型

側邊滾輪柱塞型

WLSD2-N型

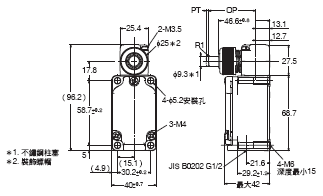

密封頂部滾珠柱塞型

WLD38-N型

側邊滾珠柱塞型

WLSD3-N型

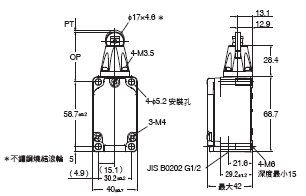

頂部滾輪柱塞型

WLD2-N型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

3263_dm_19

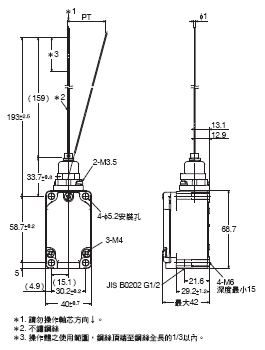

彈性桿型
標準型

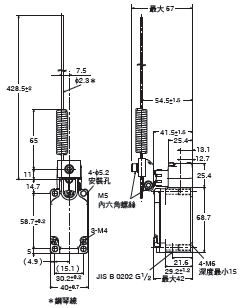

線圈彈簧型
WLNJ-N型

線圈彈簧型（多捲式）
WLNJ-30-N型

樹脂桿型
WLNJ-2-N型

鋼線型
WLNJ-S2-N型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

＊彈簧或桿、鋼線先端之數值。

感測器I/O接頭型

（有關適用電纜，請參閱第 16 頁之對象端感測器I/O接頭纜線插槽。）

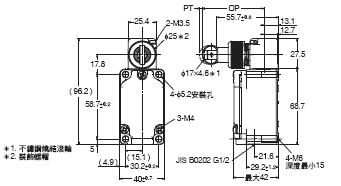

旋轉手柄型

直接出線式接頭型

標準型

WLCA2-LDK13-N型

高感度型

WLG2-LDK13-N型

高精度型

WLGCA2-LDK13-N型

快速接頭型

標準型

WLCA2-LD-M1J-N型

高感度型

WLG2-LD-M1J-N型

高精度型

WLGCA2-LD-M1J-N型

註1. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

2. 上圖為含動作指示燈。

動作指示型

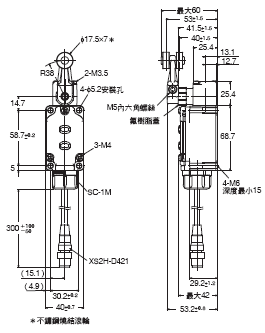

滾輪手柄型

WLCA2-LD-N型

WLCA2-LE-N型

註. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

防濺型

旋轉手柄型

螺絲端子型

標準型

WLCA2-[]S-N型

高感度型

WLG2-[]S-N型

高精度型

WLGCA2-[]S-N型

快速接頭型

WLCA2-[]S-M1J-1-N型

密封頂部滾輪柱塞型

螺絲端子型

WLD28-[]S-N型

快速接頭型

WLD28-[]S-M1J-1-N型

註1. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 上圖為含動作指示燈。

長壽命型

旋轉手柄型

螺絲端子型

標準型

WLMCA2-LD-N型

高感度型

WLMG2-LD-N型

高精度型

WLMGCA2-LD-N型

直接出線式接頭型

標準型

WLMCA2-LDK13-N型

高感度型

WLMG2-LDK13-N型

高精度型

WLMGCA2-LDK13-N型

快速接頭型

標準型

WLMCA2-LD-M1J-N型

高感度型

WLMG2-LD-M1J-N型

高精度型

WLMGCA2-LD-M1J-N型

註1. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

2. 上圖為含動作指示燈。

個別致動器
手柄（僅適用旋轉手柄型。）

WL-1A100型
標準手柄

WL-1A115型
樹脂滾輪

WL-1A400型
軸承滾輪

WL-1A118型
滾輪寬30 尼龍滾輪

WL-1A105型
雙重螺帽鎖緊

WL-1A103S型
防濺用

WL-1A200型
手柄長度50、滾輪寬15

WL-1A300型
手柄長度63

WL-2A100型

WL-2A111型
樹脂滾輪

WL-2A107型
雙重螺帽鎖緊

WL-2A108型
樹脂滾輪

WL-2A122型

WL-2A106型

WL-2A130型

WL-2A104型

註. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

手柄（僅適用旋轉手柄型。）

WL-2A110型

WL-2A105型

WL-1A106型

WL-1A110型

WL-4A100型

WL-4A201型

WL-3A100型

WL-3A106型
雙重螺帽鎖緊

WL-3A108型

WL-3A200型

WL-3A203型

WL-4A112型

WL-2A129型

WL-5A101型

WL-5A103型

WL-5A105型

註1. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

2. 使用可調式滾輪（桿）手柄時，請將手柄朝下使用。

此外，可能發生Telegraphing現象（開關因慣性而反覆ON、OFF的現象），敬請小心。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
WL-N/WLM-N 規格說明書	SDLA-325C-TW5-01 [16967KB]	2017年4月13日 20170413	WL-N/WLM-N 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
WL-N/WLG Data Sheet	C151-E1-09 [25207KB]	Jun 13, 2022 20220613	WL-N/WLG Data Sheet
Predictive Maintenance Solutions Catalog Vol.2	Y237-E1-02 [6072KB]	Oct 01, 2021 20211001	Predictive Maintenance Solutions Catalog Vol.2

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

WL-N / WLG

一般型

耐環境型

防濺型

長壽命型

所有型號共通特色

一般型

標準型

手柄型

柱塞型

彈性桿型

動作指示型*

搖臂型

柱塞型

彈性桿型

感測器I/O接頭型

直接出線式接頭型

快速接頭型

對象端感測器I/O接頭纜線插槽

耐環境型

標準型

動作指示型*

高密閉型

高密封型

防濺型*1

長壽命型＊2

單品零件

無手柄本體/頭部單品/個別致動器

一般型

防濺型

單品帶指示燈蓋（註）

一般型

防濺型

一般型/耐環境型

額定

螺旋安裝端子

動作指示型

直接出線式接頭型/快速接頭型

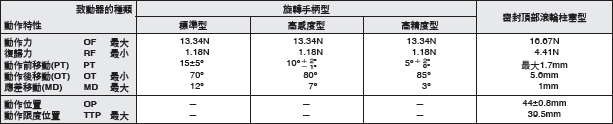

性能

防濺型

額定

螺旋安裝端子

動作指示型

直接出線式接頭型/快速接頭型

性能

長壽命型

額定

螺旋安裝端子

動作指示型

直接出線式接頭型/快速接頭型

性能

一般型/耐環境型/防濺型

認證海外標準

安全標準認證額定

UL/cUL （UL508, CSA C22.2 No.14）

A600 認證條件

B600 認證條件

C300 認證條件

A300 認證條件

B300 認證條件

A150 認證條件

B150 認證條件

C150 認證條件

TÜV （EN60947-5-1） （僅認證含接地端子規格、接頭型DC規格）

CCC（GB14048.5）

一般型

標準型

● 旋轉手柄型標準型、高感度型、高精度型

滾輪手柄型 R50型 標準型WLCA2-7-N型

滾輪手柄R63型標準型WLCA2-8-N型

可變式滾輪手柄型

旋轉手柄型

可調式桿狀手柄 25～140mm型

可調式桿狀手柄型

簧片桿狀手柄型

叉型手柄鎖定型

柱塞型

密封頂部柱塞型

側邊柱塞型

防濺型^*1

長壽命型^＊2

TÜV （EN60947-5-1）
（僅認證含接地端子規格、接頭型DC規格）

滾輪手柄型 R50型
標準型WLCA2-7-N型

彈性桿型
標準型

線圈彈簧型
WLNJ-N型

線圈彈簧型（多捲式）
WLNJ-30-N型

樹脂桿型
WLNJ-2-N型

鋼線型
WLNJ-S2-N型

個別致動器
手柄（僅適用旋轉手柄型。）

WL-1A100型
標準手柄

WL-1A115型
樹脂滾輪

WL-1A400型
軸承滾輪

WL-1A118型
滾輪寬30 尼龍滾輪

WL-1A105型
雙重螺帽鎖緊

WL-1A103S型
防濺用

WL-1A200型
手柄長度50、滾輪寬15

WL-1A300型
手柄長度63

WL-2A111型
樹脂滾輪

WL-2A107型
雙重螺帽鎖緊

WL-2A108型
樹脂滾輪

WL-3A106型
雙重螺帽鎖緊
