| 動作功能 | 內建開關 | 型號 | |
|---|---|---|---|
| 壓下時 | 拉起時 | ||
| 自己復歸 | 維持動作 | Z-15GL42-B | 1ZAP2 |
| V-15-1B6 | 1VAP2-1 | ||
| 1VAP2-2 | |||
| V-15-3B6 | 1VAP2-6 | ||
1ZAP2 / 1VAP2
產品特色
內置微動開關的長壽型門開關
預先安裝於電氣設備、機器、裝置的門等開閉部分，即可協助您安全且確實地防止事故發生。
內建開關採用基本開關，開閉容量更大、使用壽命更長。
| 型號 | 1ZAP2 | 1VAP2-[] | |
|---|---|---|---|
| 內建開關 | Z-15GL42-B | V-15-1B6/V-15-3B6 | |
| 額定 | AC125V 15A (電阻負載) AC250V 15A (電阻負載) |
AC125V 15A (電阻負載) AC250V 15A (電阻負載) |
|
| 使用環境溫度 | -25～+80℃ (不可結冰、結露) | ||
| 使用環境濕度 | 35～85%RH | ||
| 耐久性 | 機械性 | 10萬次以上 | 10萬次以上 |
| 電氣性 | 10萬次以上 | 2.5萬次以上 | |
| 保護構造 | IP00 | ||
| 感電保護等級 | ClassⅡ | ||
| PTI(tracking特性) | 175 | ||
| 污染度 | 3(IEC 947-5-1) | ||
註1. 另備有1VAP2-6型的1c接點型。
1c接點型的型號為1VAP2-6型（V-15-1B6）。
2. 內建開關無法更換。
（單位：mm）

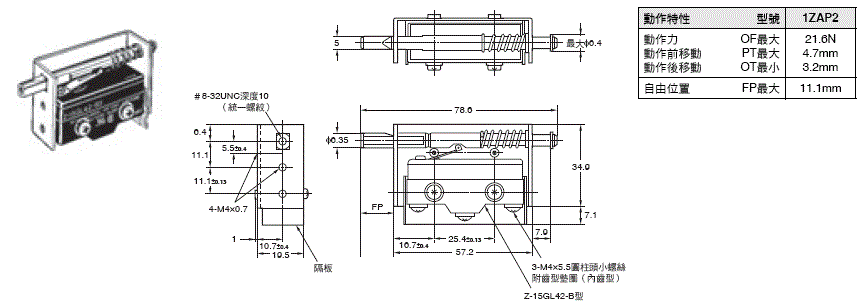

1ZAP2型

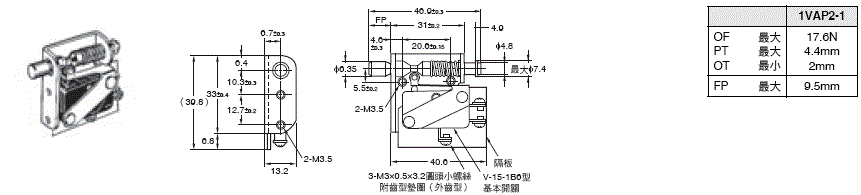

1VAP2-1型

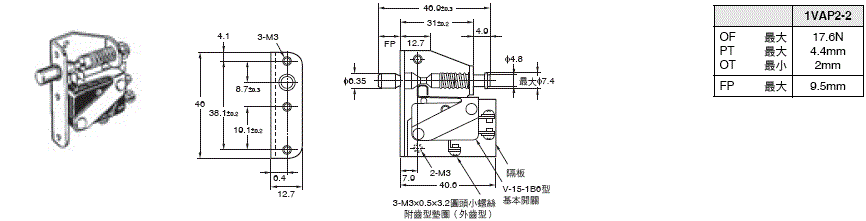

1VAP2-2型

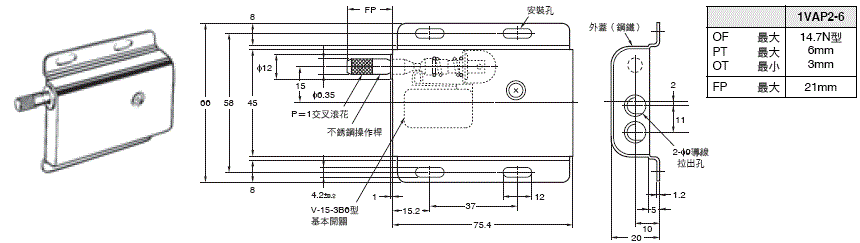

1VAP2-6型
註1. 標準1VAP2-6型為1a接點。
2. 另備有1VAP2-6型的1c接點型。
若您需要1c接點型，請依照下列型號訂購。（內建開關為V-15-1B6型。）
1VAP2-6型（V-15-1B6）
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.8mm。
