| 制動器的種類 | 型號 | ||
|---|---|---|---|
| 柱塞型 |
 |
TZ-1G | |
| 鉸鏈手柄型臂 |
 |
TZ-1GV | |
| 鉸鏈滾輪短手柄型臂 |
 |
TZ-1GV22 | |
| 鉸鏈滾輪手柄型臂 |
 |
TZ-1GV2 | |
TZ
產品特色
400℃ 高溫環境下亦可穩定動作
陶瓷絕緣體、鈷特殊合金彈簧材質、特殊合金接點， 確保高溫環境中的動作與接觸可靠性。
400℃ 高溫環境下亦可穩定動作。
種類
額定
| 額定電壓(V) | 無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | |
| AC 125 250 |
1 1 |
0.9 0.45 |
0.45 0.3 |
1 1 |
1.5 0.45 |
0.75 0.3 |
||
| DC 8 14 30 125 |
1 1 1 0.4 |
0.9 0.9 0.9 0.05 |
0.45 0.45 0.45 0.05 |
1 1 1 0.4 |
1.5 1.5 1.5 0.05 |
1.5 1.5 1.5 0.05 |
||
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 上述額定值是以下列條件進行實驗的情況。（1）環境溫度：20±2℃ （2）環境濕度：65±5％RH （3）操作頻率：20次/min
性能
| 容許操作速度 | 0.05mm～1m/s＊1 | |
|---|---|---|
| 容許操作頻率 | 機械性 | 60次/min |
| 電氣性 | 20次/min | |
| 絕緣電阻 | 100MΩ min. (at 500 VDC) | |
| 接觸電阻 | 100mΩ以下(預設值) | |
| 耐電壓 |
同極端子間AC1,000V 50/60Hz 1min 充電金屬件與接地之間、 各端子與非充電金屬件之間AC1,500V 50/60Hz 1min |
|
| 震動 | 誤動作 | 10～55Hz重複振幅1.5mm＊2 |
| 衝擊 | 耐久性 | 最高500m/s2 |
| 誤動作 | 最高300m/s2＊1＊2 | |
| 耐久性 | 機械性 | 10萬次以上 |
| 電氣性 | 5萬次以上 | |
| 保護構造 | IP00 | |
| 感電保護等級 | ClassⅠ | |
| 使用環境溫度 | -65～+400℃(不結冰) | |
| 使用環境濕度 | 85%RH以下 | |
| 重量 | 約45～54g | |
＊2. 誤動作1ms以內。
接點規格
| 接點 | 規格 | 鉚釘式 |
|---|---|---|
| 材質 | 白金 | |
| 間隔(標準值) | 0.5mm | |
| 突波電流 | 常關 | 最大9A |
| 常開 | 最大4.5A |
（單位：mm）

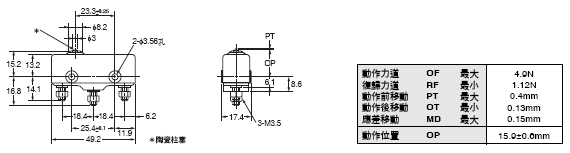

柱塞型
TZ-1G型

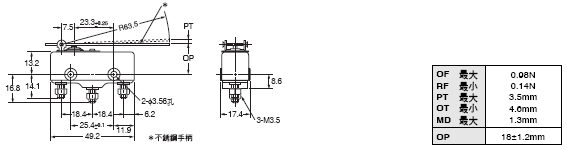

鉸鏈手柄型
TZ-1GV型

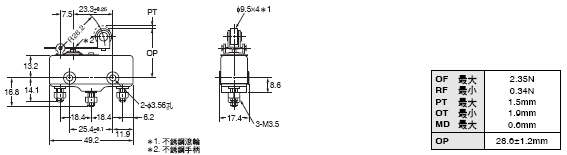

鉸鏈滾輪短手柄型
TZ-1GV22型

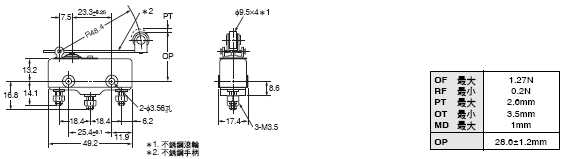

鉸鏈滾輪手柄型
TZ-1GV2型
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。
