| 端子的種類 | 焊接端子(-1A)
 |
螺絲端子(-B)
 |
||
|---|---|---|---|---|
| 致動器的種類 | 型號 | 型號 | ||
| 柱塞型 |
 |
DZ-10G-1A | DZ-10G-1B | |
| 鉸鏈手柄型 |
 |
OT大 | DZ-10GW-1A | DZ-10GW-1B |
 |
OT小 | DZ-10GV-1A | DZ-10GV-1B | |
| 鉸鏈滾輪短手柄型 |
 |
OT大 | DZ-10GW22-1A | DZ-10GW22-1B |
 |
OT小 | DZ-10GV22-1A | DZ-10GV22-1B | |
| 鉸鏈滾輪手柄型 |
 |
OT大 | DZ-10GW2-1A | DZ-10GW2-1B |
 |
OT小 | DZ-10GV2-1A | DZ-10GV2-1B | |
DZ
產品特色
獨立雙迴路雙極雙投（DPDT）標準型開關
兩個不同電壓的迴路開閉、或兩個獨立迴路的控制。
安裝孔尺寸、安裝孔間距、柱塞按鈕位置皆與Z型相同。
額定
| 額定電壓(V) | 無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | |
| AC 125 250 |
10 10 |
2 1.5 |
1 0.7 |
6 4 |
3 2 |
1.5 1 |
||
| DC 8 14 30 125 250 |
10 10 10 0.5 0.25 |
3 3 3 |
1.5 1.5 1.5 |
6 6 4 0.05 0.03 |
5 5 3 |
2.5 2.5 1.5 |
||
| 0.5 0.25 |
0.05 0.03 |
|||||||
註1. 以上顯示數值為穩態電流。
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min
安全標準認可額定
個別認可型號請洽詢本公司。
UL/CSA
| 額定電壓型號 | DZ-10G |
|---|---|
| AC125V | 10A、 1/8HP |
| AC250V | 10A、 1/4HP |
| AC480V | 2A |
| DC125V | 0.5A |
| DC250V | 0.25A |
性能
| 容許操作速度 | 0.1mm～1m/s ＊1 | |
|---|---|---|
| 容許操作頻率 | 機械性 | 240次/min |
| 電氣性 | 20次/min | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接觸電阻 | 15mΩ以下(預設值) | |
| 耐電壓 | 同極端子間AC1,000V 50/60Hz 1min 充電金屬件與接地之間、各端子與非充電金屬件之間、 異極端子之間 AC1,500V 50/60Hz 1min |
|
| 震動 | 誤動作 | 10～55Hz重複振幅1.5mm＊2 |
| 衝擊 | 耐久性 | 最高1,000m/s2 |
| 誤動作 | 最高300m/s2 ＊1 ＊2 | |
| 耐久性 | 機械性 | 100萬次以上 |
| 電氣性 | 50萬次以上 | |
| 保護構造 | IP00 | |
| 感電保護等級 | ClassⅠ | |
| PTI (tracking特性) | 175 | |
| 使用環境溫度 | -25～+80℃ (不可結冰) | |
| 使用環境濕度 | 35～85%RH以下 | |
| 重量 | 約30～50g | |
＊1. 採用柱塞按鈕型時的值。（其他型號請另向本公司洽詢）
＊2. 誤動作1ms以下。
接點規格
| 接點 | 材質 | 銀合金 |
|---|---|---|
| 間隔(標準值) | 0.5mm | |
| 突波電流 | 常關 | 最大30A |
| 常開 | 最大15A |
（單位：mm）
端子的種類／外觀
焊接端子（－1A）
螺絲端子（－1B）
外觀尺寸／動作特性
型號、圖例、圖面皆以螺絲端子型為例。 焊接端子的型號末碼為“－1A”。

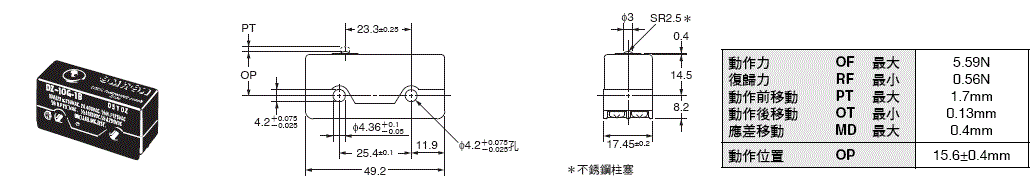

柱塞型
DZ-10G-1B型
鉸鏈手柄型

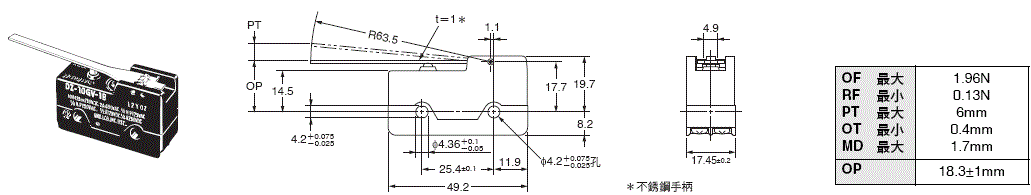

DZ-10GW-1B型

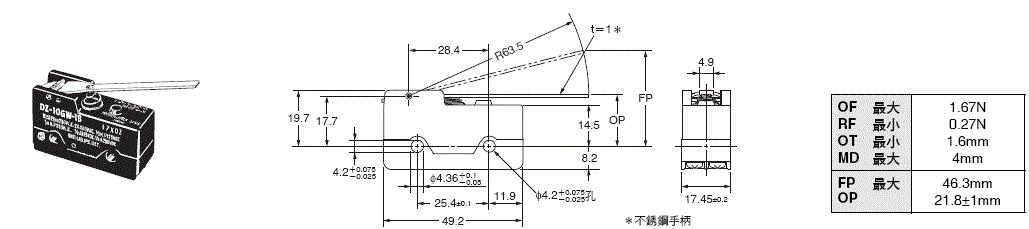

DZ-10GV-1B型

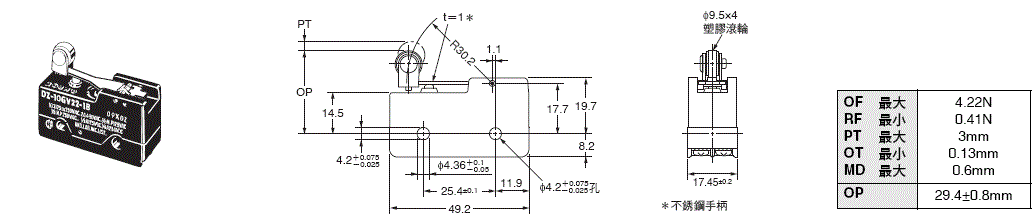

鉸鏈滾輪短手柄型

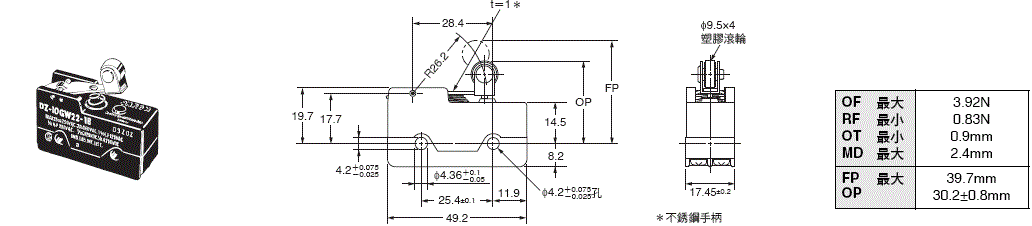

DZ-10GW22-1B型
DZ-10GV22-1B型

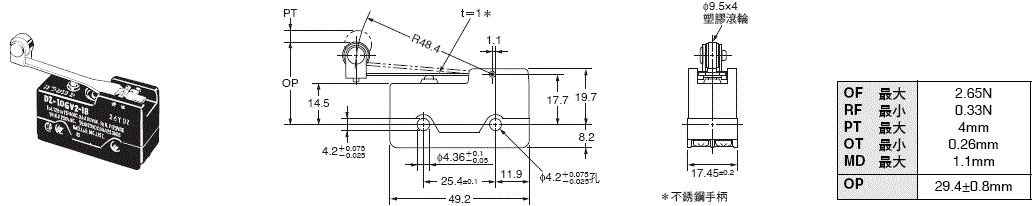

鉸鏈滾輪手柄型

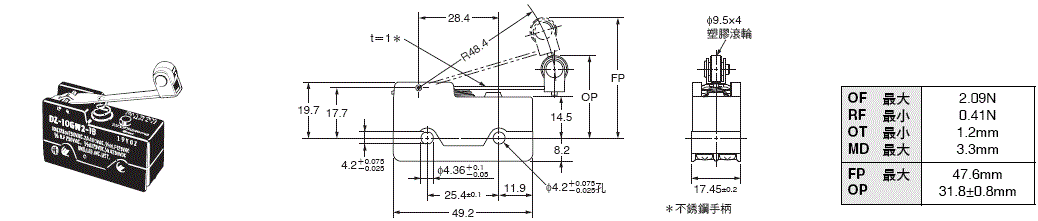

DZ-10GW2-1B型
DZ-10GV2-1B型
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。
