A

產品特色

20A電流容量、 75A突波電流的高容量型基本開關

商品洽詢

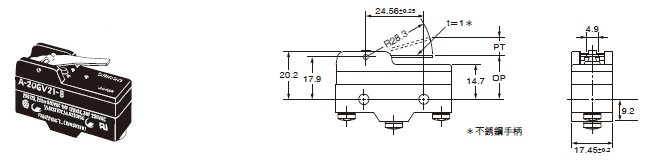

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

除按鈕位置外，外觀上與Z型一般用基本開關相同，更具備耐75A突波電流的性能。

端子的種類	焊接端子	螺絲端子(-B)
致動器的種類	型號	型號

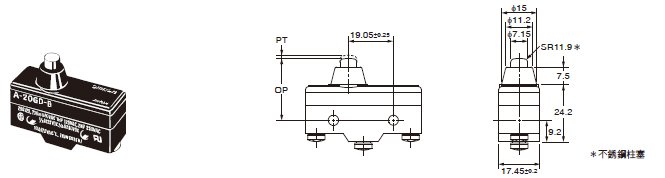

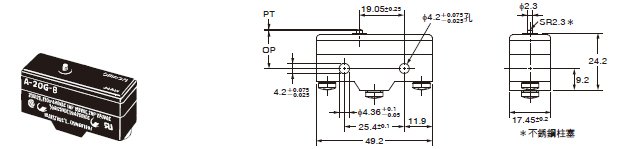

柱塞型	A-20G	A-20G-B
彈簧短柱塞型	A-20GD	A-20GD-B

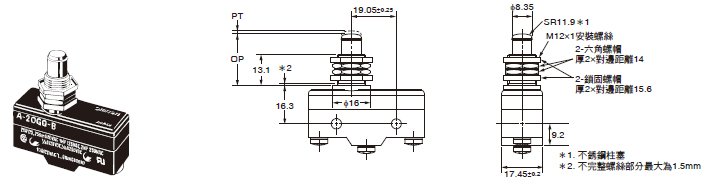

面板安裝式柱塞型	A-20GQ	A-20GQ-B

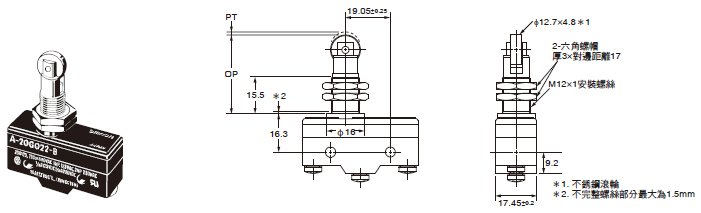

面板安裝式滾輪柱塞型	A-20GQ22	A-20GQ22-B

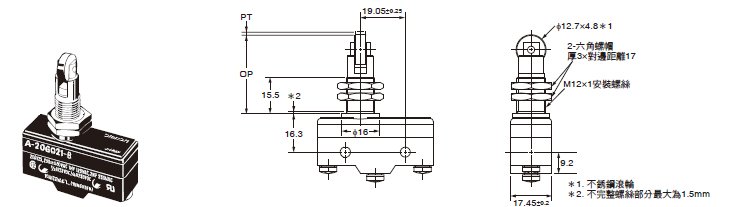

面板安裝式交叉滾輪柱塞型	A-20GQ21	A-20GQ21-B
鉸鏈短手柄型	A-20GV21	A-20GV21-B

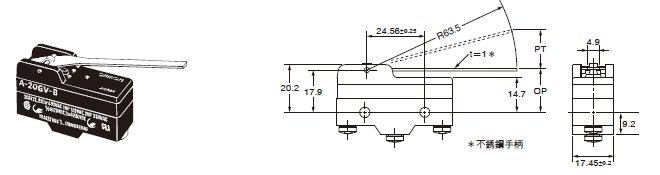

鉸鏈手柄型	A-20GV	A-20GV-B

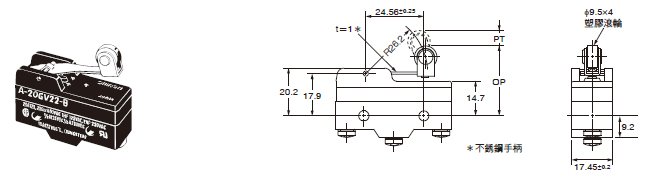

鉸鏈滾輪短手柄型	A-20GV22	A-20GV22-B

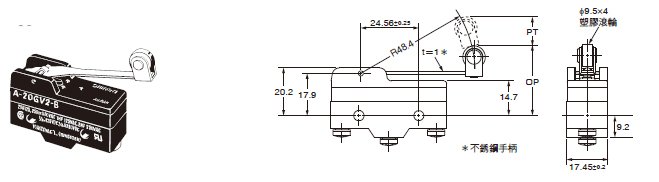

鉸鏈滾輪手柄型	A-20GV2	A-20GV2-B

額定

額定電壓 (V)	無電感負載(A)				電感負載(A)
	電阻負載		集總負載		電感負載		馬達負載
	常關	常開	常關	常開	常關	常開	常關	常開
AC 125 AC 250 AC 500	20 20 15		7.5 7.5 4		20 20 10		12.5 8.3 2
DC 8 DC 14 DC 30 DC 125 DC 250	20 20 6 0.5 0.25		3 3 3 0.5 0.25	1.5 1.5 1.5 0.5 0.25	20 15 5 0.05 0.03		12.5 12.5 5 0.05 0.03

註1. 以上顯示數值為穩態電流。
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2°C （2）環境濕度：65±5％RH（3）操作頻率：20次／min

安全標準認可額定

個別認可型號請洽詢本公司。

UL/CSA （僅記載標準額定。）

額定電壓型號	A-20G
AC125V	10A、1HP
AC250V	20A、2HP
AC480V	20A
DC125V	0.5A
DC250V	0.25A

性能

許容操作速度		0.01mm～1m/s ＊1
容許操作頻率	機械性	240次/min
容許操作頻率	電氣性	20次/min
絶縁組抗		100MΩ min. ( DC500VDC)
接觸阻抗		15mΩ以下(預設値)
耐電壓		同極端子間： AC1,000V 50/60Hz 1min 充電金属件與接地之間、各端子與非充電金属件之間： AC2,000V 50/60Hz 1min
震動	誤動作	10～55Hz 重複振幅1.5mm ＊2
衝撃	耐久性	最大1,000m/s²
衝撃	誤動作	最大300m/s² ＊1 ＊2
耐久性	機械性	100萬次以上
耐久性	電氣性	50萬次以上
保護構造		IP00
感電保護等級		ClassⅠ
PTI (追蹤特性)		175
使用環境温度		-25～+80°C(不結冰)
使用環境濕度		35～85%RH
重量		約22～58g
